32G12K128串口设置成SPI

dhtx***

32G12K128串口1/2可以设置成SPI模式。经过测试，发现有些问题，来请专家和同行高手解答。要把该芯片设置成SPI模式，一要把SCON中串口模式设置为同步模式，如果设置成其它模式，则只能设置成普通串口（就是说这里优先级高于后面的SPI模式与功能设置）。二是把SCON中的“REN”位置1，否则无法产生中断，中断标志和中断入口地址都是在相应串口位置。三是把USARTCR1中的“SPMOD”和“SPIEN”都设为“1”，设置成SPI模式及启用SPI功能。四是设置好USARTCR4中的时钟频率。现在的问题是：一是，如果设置成主机，只有发送结束中断（TI），不会发生接收中断（RI），按理SPI在发送的同时，也接收数据；如果设置成从机，情况怎样没有测试，可能只有接收中断，这个应该没有问题。对于主机模式，产生TI中断时，实际并未发送结束（经示波器查看，还差一个SPI时钟同期），也就是说提前产生中断，这个是可以理解为提高系统运行速度，但此时如果向SBUF写入新的将要发送的数据，被自动放弃，这样如果要在TI中断周期内放新的数据，必须要延时一个SPI时钟周期，这是十分麻烦的。同样，在这个周期内读取从“从机”发来的数据，也是错误的（还差一位），如果主机能产生RI中断，那应该比较方便，也比较准确地收到从“从机”取回的数据。我参考了STC32的例程，我的设置跟例程无异，但例程里编了个串口1/2之间的SPI模式通信，因为我没有这个实验箱，无法验证，要想除非是我设置有错误，或者这个例程产生中断后，程序运行速率较慢（可能有其它无用程序造成延时，我用的是汇编，速率较快），无意中延时了一个SPI时钟同期，才把新的发送数据放到SBUF中去，所以没有表现出我说的问题。我的上述问题烦请专家或同行高手帮我分析一下，是哪里出了问题，还是芯片缺陷？我把汇编程序附上：
MOV        S2CON,#10H              ;开启串口收
MOV WR6,#WORD0(USART2CR1)        ;将串口2设置为SPI模式

        MOV        WR4,#WORD2(USART2CR1)
        MOV        A,#1BH                ;主机方式,高位在前,时钟空闲是为高,下降沿驱动，上升沿采样
        MOV        @DR4,R11
        INC        WR6,#01H
MOV        A,#00H
        MOV        @DR4,R11
        INC        WR6,#02H
        MOV        A,#02H                ;SPI时钟为系统时钟的16分之一(1.5MHZ速率)
        MOV        @DR4,R11

SETB   ES2    ;开串口2中断
SETB EA  ;开总中断
中断程序略

国芯人***

关于STC32G12K128串口设置为SPI模式的问题，感谢您的详细描述。根据您提供的信息，我们可以从以下几个方面进行分析和探讨。

首先，STC32G12K128的串口模块具备多种工作模式，包括异步串行通信（UART）和同步串行通信（SPI）。在将串口配置为SPI模式时，需严格按照数据手册中的寄存器配置流程进行操作，以确保功能正确实现。

您提到的四个关键步骤是正确的：

1. SCON寄存器设置：将串口模式设置为同步模式（SM0=1, SM1=0），并开启接收使能位（REN=1），这是进入SPI模式的前提条件。
2. USARTCR1寄存器设置：设置SPMOD和SPIEN为1，以启用SPI模式和SPI功能。
3. USARTCR4寄存器设置：配置SPI时钟频率，确保主从设备之间的时序匹配。
4. 中断配置：确保中断标志位和中断向量地址正确设置，以便在发生发送或接收事件时触发中断服务程序。

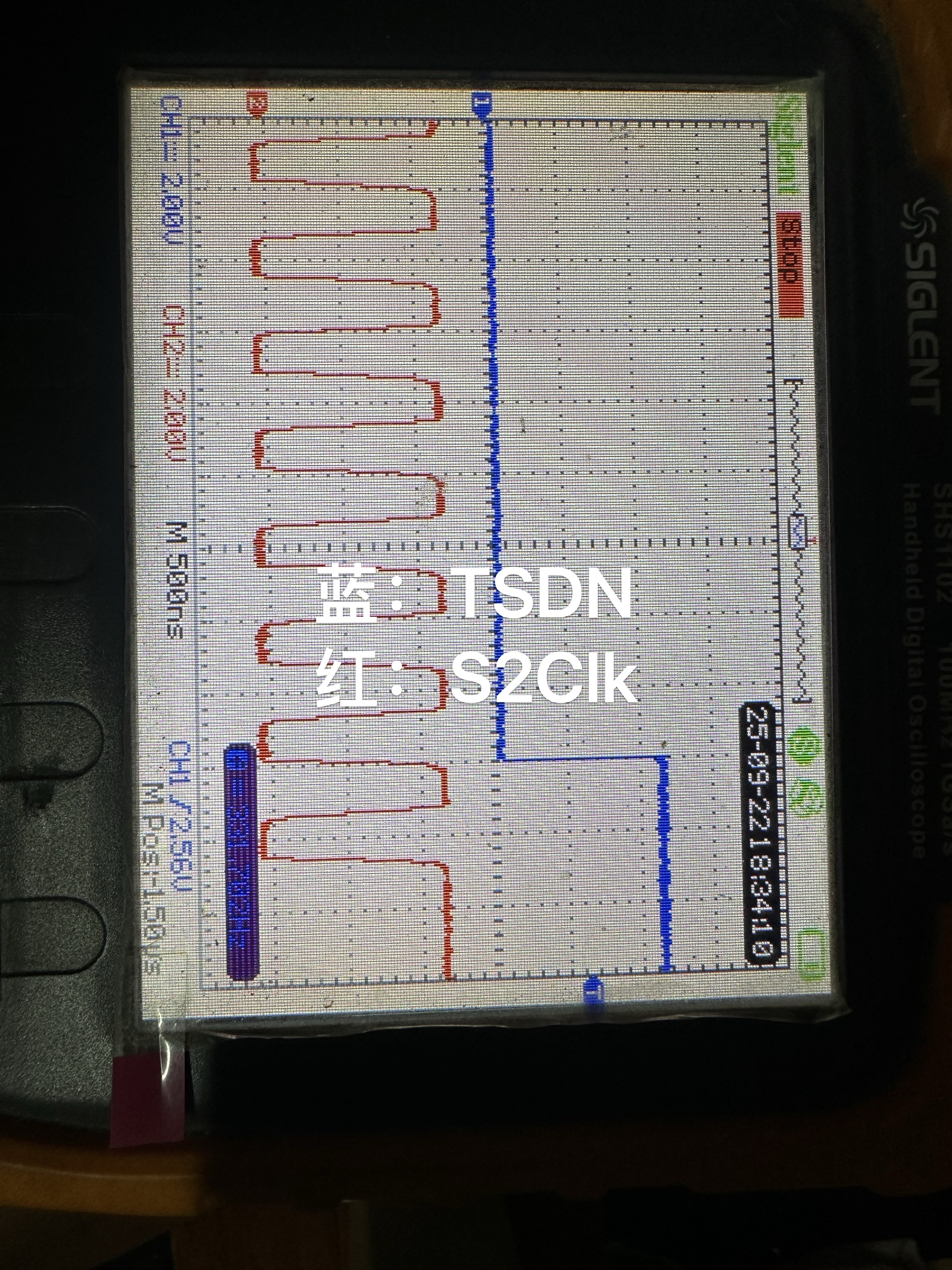

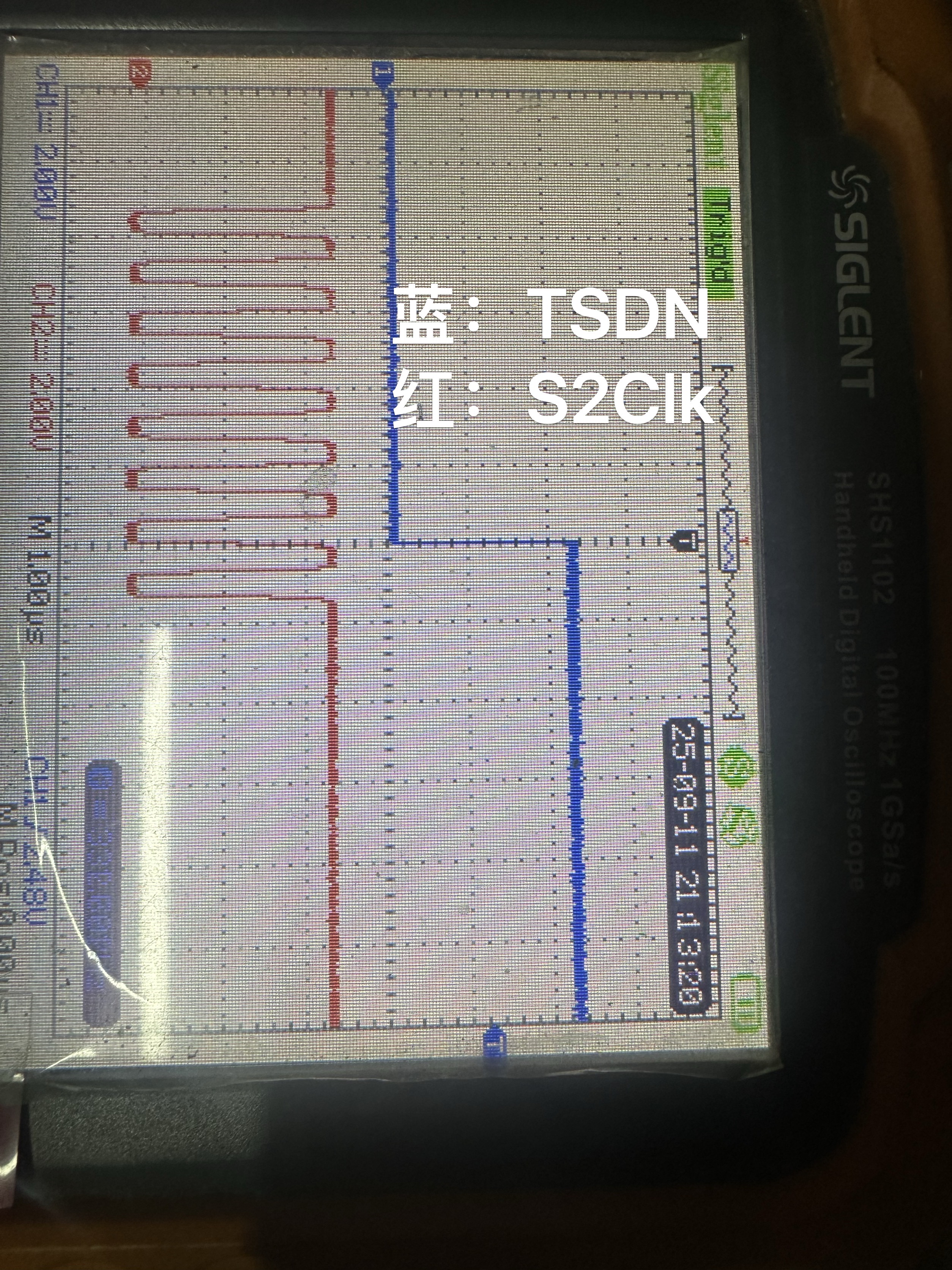

然而，在实际使用中，您遇到了主机模式下仅产生TI中断、未产生RI中断的问题，并且TI中断提前于实际发送结束，导致数据发送和接收不准确。

对此，我们建议从以下几个方面进一步排查：

一、SPI模式下的中断机制

在SPI模式下，通常情况下，主机在发送数据的同时也会接收数据，因此理论上应同时触发TI和RI中断。但根据STC32系列芯片的特性，某些型号在SPI模式下可能仅支持单向传输（如仅发送或仅接收），或者中断机制存在一定的限制。

建议查阅STC32G12K128的数据手册，确认该芯片是否支持双向SPI通信，以及其在主机模式下是否支持RI中断的触发。如果该芯片不支持RI中断，那么您需要通过轮询方式读取接收缓冲区，而不是依赖中断。

二、TI中断提前触发的原因

您提到TI中断在发送尚未完成时就触发，这可能是由于以下原因：
时钟同步问题：SPI通信依赖于主设备的时钟信号，若时钟频率设置不当，可能导致TI中断提前触发。
寄存器配置错误：检查USARTCR4中的时钟分频设置是否合理，确保SPI时钟与主设备一致。
硬件延时不足：虽然您使用汇编语言编写代码，但由于SPI通信对时序要求较高，建议在TI中断处理后增加适当的延时，以确保数据完整发送。

三、程序逻辑优化建议

您提到参考了官方例程，但因缺乏实验环境无法验证。建议在代码中加入必要的延时逻辑，例如在TI中断处理后等待一个SPI时钟周期再写入新数据，以避免数据覆盖或丢失。

此外，可考虑使用状态机的方式管理SPI通信过程，确保每一步操作都符合时序要求。

四、可能的芯片缺陷或限制

目前没有公开资料显示STC32G12K128存在此类问题，但不排除个别批次芯片存在异常。建议您尝试更换其他同型号芯片，或联系STC官方技术支持获取更详细的帮助。

综上所述，建议您：

1. 确认SPI模式是否支持双向通信；
2. 检查USARTCR4寄存器的时钟配置；
3. 在TI中断处理中增加适当延时；
4. 考虑使用轮询方式读取接收数据；
5. 如仍存在问题，建议联系STC官方技术支持进一步排查。

希望以上分析对您有所帮助，如有更多技术细节，欢迎继续交流。

[本文内容由国芯人工智能辅助生成，仅供参考]

erci***

楼主麻烦上传个可复现问题的汇编工程~

Ayb_***

建议使用这种方式
MOV        @DR4+OFS,R11

erci***

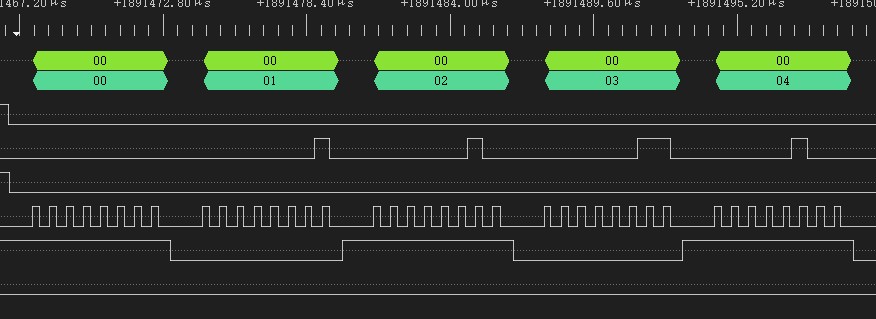

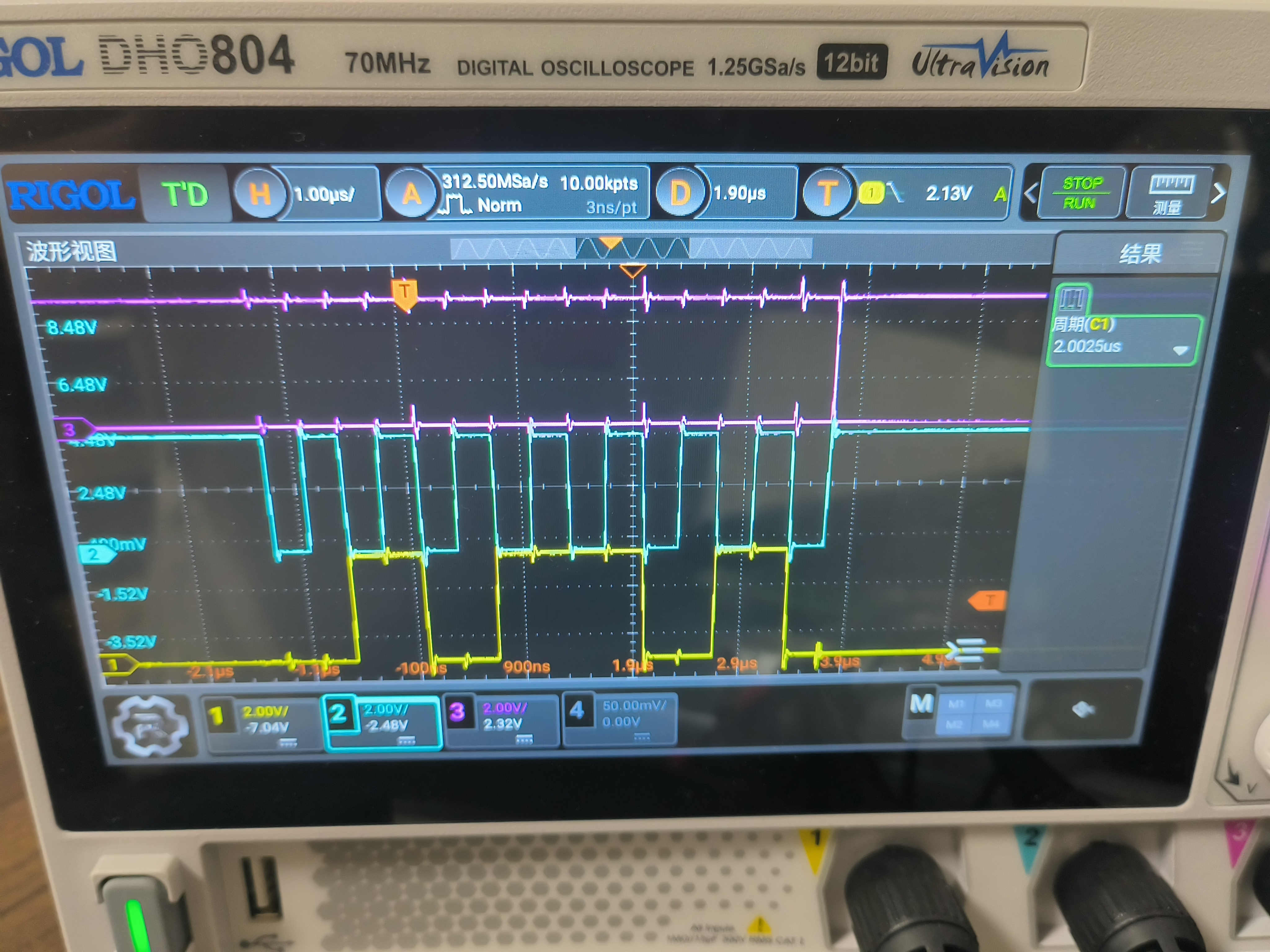

简单翻译了下实验箱的C例程，TI处翻转P42测量信号，未复现少一个时钟问题，还是需要楼主的工程：

;---------------------------------------------------------------------*/
; --- STC MCU Limited ------------------------------------------------*/
; --- STC 1T Series MCU Demo Programme -------------------------------*/
; --- Mobile: (86)13922805190 ----------------------------------------*/
; --- Fax: 86-0513-55012956,55012947,55012969 ------------------------*/
; --- Tel: 86-0513-55012928,55012929,55012966 ------------------------*/
; --- Web: www.STCAI.com ---------------------------------------------*/
; --- BBS: www.STCAIMCU.com  -----------------------------------------*/
; --- QQ:  800003751 -------------------------------------------------*/
; 如果要在程序中使用此代码,请在程序中注明使用了STC的资料及程序            */
;---------------------------------------------------------------------*/

;*************  功能说明    **************

;本例程基于STC32G为主控芯片的实验箱进行编写测试。

;使用Keil C251编译器，Memory Model推荐设置XSmall模式，默认定义变量在edata，单时钟存取访问速度快。

;edata建议保留1K给堆栈使用，空间不够时可将大数组、不常用变量加xdata关键字定义到xdata空间。

;USART1复用SPI与USART2复用SPI相互通信。

;通过P6口LED灯指示通信结果，P6=0x5a表示数据传输正确。

;下载时, 选择时钟 24MHz (用户可自行修改频率).

;******************************************/
$include (STC32G.inc)
; 系统工作频率定义
FOSC    EQU    24000000                      ;系统工作频率



; 位定义
S1SS       BIT   P2.2
S1MOSI     BIT   P2.3
S1MISO     BIT   P2.4
S1SCLK     BIT   P2.5

S2SS       BIT   P2.2
S2MOSI     BIT   P2.3
S2MISO     BIT   P2.4
S2SCLK     BIT   P2.5

; 中断向量表
ORG 0000H
    LJMP    MAIN                            ;复位向量
ORG 0023H
    LJMP    UART1_ISR                       ;UART1中断向量
ORG 0051H
    LJMP    UART2_ISR                       ;UART2中断向量
ORG 0100H

; 数据定义
rptr    DATA    20H                         ;读指针
wptr    DATA    21H                         ;写指针
over    BIT     22H.0                         ;传输完成标志

; 外部数据缓冲区
buffer1 XDATA 0000H
buffer2 XDATA 0100H

;/*************************************************
; 函数名: main (主函数)
; 功能: 主程序入口，实现SPI通信测试
; 参数: 无
; 返回: 无
; 说明: 初始化系统，配置SPI通信，测试数据传输
;*************************************************/
MAIN:
    ; 系统初始化
    LCALL   sys_init                        ;系统初始化
    LCALL   usart1_spi_init                 ;USART1使能SPI主模式初始化
    LCALL   usart2_spi_init                 ;USART2使能SPI从模式初始化


    ; 初始化缓冲区 (for i=0; i<128; i++)
    XRL     WR6, WR6                        ;i = 0
INIT_LOOP:
    MOV     R11, R7
    MOV     WR4, WR6
    ADD     WR4, #WORD0 buffer1
    MOV     DPL, R5                         ;设置DPTR
    MOV     DPH, R4
    MOVX    @DPTR, A                        ;buffer1[i] = i

    CLR     A
    MOV     WR4, WR6
    ADD     WR4, #WORD0 buffer2
    MOV     DPL, R5                         ;设置DPTR
    MOV     DPH, R4
    MOVX    @DPTR, A                        ;buffer2[i] = 0

    INC     WR6, #01H                       ;i++
    CMP     WR6, #080H
    JSL     INIT_LOOP

        SETB    EA                              ;使能总中断
    ; 执行SPI通信测试
    LCALL   test

    ; 主循环 (while(1))
MAIN_LOOP:
    SJMP    MAIN_LOOP
;       FUNCTION _m (END)

;/*************************************************
; 函数名: uart1_isr (UART1中断服务程序)
; 功能: 处理UART1中断，发送SPI数据
; 参数: 无
; 返回: 无
; 说明: UART1中断处理函数，实现数据发送
;*************************************************/
UART1_ISR:

PUSH     WR10
PUSH     WR6
PUSH     PSW1
PUSH     DPH
PUSH     DPL

    JNB      TI,UART1_MAIN_HANDLER
CPL P42
CLR      TI

MOV      R7,rptr
CMP      R7,#080H

    JNC      UART1_SEND_DONE

MOV      R10,rptr
MOV      R11,R10
INC      A
MOV      rptr,R11
MOVZ     WR6,R10
ADD      WR6,#WORD0 buffer1
MOV      DPL,R7
MOV      DPH,R6
MOVX     A,@DPTR
MOV      SBUF,A

    SJMP     UART1_MAIN_HANDLER
UART1_SEND_DONE:

SETB     over


UART1_MAIN_HANDLER:

JNB      RI,UART1_EXIT_HANDLER

CLR      RI
CLR     P21
UART1_EXIT_HANDLER:
POP      DPL
POP      DPH
POP      PSW1
POP      WR6
POP      WR10
RETI
;       FUNCTION uart1_isr (END)

;/*************************************************
; 函数名: uart2_isr (UART2中断服务程序)
; 功能: 处理UART2中断，接收SPI数据
; 参数: 无
; 返回: 无
; 说明: UART2中断处理函数，实现数据接收
;*************************************************/
UART2_ISR:

PUSH     WR10
PUSH     WR6
PUSH     PSW1
PUSH     DPH
PUSH     DPL

    JNB      S2TI,UART2_S2TI_HANDLER

CLR      S2TI

UART2_S2TI_HANDLER:

JNB      S2RI,UART2__EXIT_HANDLER

CLR      S2RI

MOV      R10,S2BUF
MOV      R7,wptr
MOV      R11,R7
INC      A
MOV      wptr,R11
MOVZ     WR6,R7
ADD      WR6,#WORD0 buffer2
MOV      DPL,R7
MOV      DPH,R6
MOV      @DR56,R10

UART2__EXIT_HANDLER:
POP      DPL
POP      DPH

POP      PSW1
POP      WR6
POP      WR10
RETI
;       FUNCTION uart2_isr (END)

;/*************************************************
; 函数名: sys_init (系统初始化函数)
; 功能: 初始化系统时钟、端口模式等系统参数
; 参数: 无
; 返回: 无
; 说明: 设置WTST、EAXFR、CKCON，配置各端口模式
;*************************************************/
sys_init:
    MOV     WTST, #00H                      ;设置程序指令延时参数，赋值为0可将CPU执行指令的速度设置为最快
    SETB    EAXFR                           ;扩展寄存器(XFR)访问使能
    MOV     CKCON, #00H                     ;提高访问XRAM速度

    ; 设置端口模式
    MOV     P0M1, #030H                     ;设置P0.4、P0.5为漏极开路(实验箱加了上拉电阻到3.3V)
    MOV     P0M0, #030H
    MOV     P1M1, #032H                     ;设置P1.1、P1.4、P1.5为漏极开路(实验箱加了上拉电阻到3.3V), P1.1在PWM当DAC电路通过电阻串联到P2.3
    MOV     P1M0, #032H
    MOV     P2M1, #03CH                     ;设置P2.2~P2.5为漏极开路(实验箱加了上拉电阻到3.3V)，设置开漏模式需要断开PWM当DAC电路中的R2电阻
    MOV     P2M0, #03CH
    MOV     P3M1, #050H                     ;设置P3.4、P3.6为漏极开路(实验箱加了上拉电阻到3.3V)
    MOV     P3M0, #050H
    MOV     P4M1, #00H                     ;设置P4准双向
    MOV     P4M0, #00H
    MOV     P5M1, #0CH                      ;设置P5.2、P5.3为漏极开路(实验箱加了上拉电阻到3.3V)
    MOV     P5M0, #0CH
    MOV     P6M1, #0FFH                     ;设置为漏极开路(实验箱加了上拉电阻到3.3V)
    MOV     P6M0, #0FFH
    MOV     P7M1, #00H                      ;设置为准双向口
    MOV     P7M0, #00H

    SETB    P20                             ;P2.0置1
    RET
;       FUNCTION sys_init (END)

;/*************************************************
; 函数名: usart1_spi_init (USART1 SPI主模式初始化函数)
; 功能: 配置USART1为SPI主模式，实现SPI通信
; 参数: 无
; 返回: 无
; 说明:
;   - 设置SPI引脚映射：P2.2/S1SS, P2.3/S1MOSI, P2.4/S1MISO, P2.5/S1SCLK
;   - 配置串口模式0，8位数据
;   - SPI参数配置：
;     * DORD=0 (MSB先行)
;     * 主机模式 (Master mode)
;     * CPOL=0, CPHA=0 (SPI模式0)
;     * 速度=SYSCLK/16
;     * 使能SPI功能
;   - 使能UART1中断
;*************************************************/
usart1_spi_init:
    ; 设置SPI引脚映射
    SETB    S1SPI_S0                       ;切换S1SPI到P2.2/S1SS,P2.3/S1MOSI,P2.4/S1MISO,P2.5/S1SCLK
    CLR     S1SPI_S1

    ; 配置串口模式
    MOV     SCON, #010H                    ;使能接收,必须设置为串口模式0

    ; 配置SPI参数
    MOV     A, #010H                       ;USARTCR1 = 0x10, 使能USART1的SPI模式
    MOV     WR6, #0FDC0H
    MOV     WR4, #07EH
    MOV     @DR4, R11

    MOV     R11, @DR4                      ;DORD=0 (数据顺序：MSB先行)
    ANL     A, #0BFH
    MOV     @DR4, R11

    MOV     R11, @DR4                      ;主机模式 (Master mode)
    ANL     A, #0FBH
    MOV     @DR4, R11

    MOV     R3, @DR4                       ;CPOL=0, CPHA=0 (SPI模式0)
    MOV     @DR4, R3

    MOV     A, #02H                        ;USARTCR4 = 0x02, SPI速度为SYSCLK/16
    MOV     WR2, #0FDC3H
    MOV     WR0, #07EH
    MOV     @DR0, R11

    MOV     R11, @DR4                      ;使能SPI功能
    ORL     A, #08H
    MOV     @DR4, R11

    ; 使能中断
    SETB    ES                             ;使能UART1中断

RET
;       FUNCTION usart1_spi_init (END)

;/*************************************************
; 函数名: usart2_spi_init (USART2 SPI从模式初始化函数)
; 功能: 配置USART2为SPI从模式，实现SPI通信
; 参数: 无
; 返回: 无
; 说明:
;   - 设置SPI引脚映射：P2.2/S2SS, P2.3/S2MOSI, P2.4/S2MISO, P2.5/S2SCLK
;   - 配置串口模式0，8位数据
;   - SPI参数配置：
;     * DORD=0 (MSB先行)
;     * 从机模式 (Slave mode)
;     * CPOL=0, CPHA=0 (SPI模式0)
;     * 速度=SYSCLK/16 (由主机控制)
;     * 使能SPI功能
;   - 使能UART2中断
;*************************************************/
usart2_spi_init:
    ; 设置SPI引脚映射
    SETB    S2SPI_S0                       ;切换S2SPI到P2.2/S2SS,P2.3/S2MOSI,P2.4/S2MISO,P2.5/S2SCLK
    CLR     S2SPI_S1

    ; 配置串口模式
    MOV     S2CON, #010H                   ;使能接收,必须设置为串口模式0

    ; 配置SPI参数
    MOV     A, #010H                       ;USART2CR1 = 0x10, 使能USART2的SPI模式
    MOV     WR6, #0FDC8H
    MOV     WR4, #07EH
    MOV     @DR4, R11

    MOV     R11, @DR4                      ;DORD=0 (数据顺序：MSB先行)
    ANL     A, #0BFH
    MOV     @DR4, R11

    MOV     R11, @DR4                      ;从机模式 (Slave mode)
    ORL     A, #04H
    MOV     @DR4, R11

    MOV     R3, @DR4                       ;CPOL=0, CPHA=0 (SPI模式0)
    MOV     @DR4, R3

    MOV     A, #02H                        ;USART2CR4 = 0x02, SPI速度为SYSCLK/16
    MOV     WR2, #0FDCBH
    MOV     WR0, #07EH
    MOV     @DR0, R11

    MOV     R11, @DR4                      ;使能SPI功能
    ORL     A, #08H
    MOV     @DR4, R11

    ; 使能中断
    SETB    ES2                            ;使能UART2中断

    RET
;       FUNCTION usart2_spi_init (END)

;/*************************************************
; 函数名: test (SPI通信测试函数)
; 功能: 执行SPI通信测试，验证数据传输正确性
; 参数: 无
; 返回: 无
; 说明: 发送数据并校验接收，控制LED指示结果
;*************************************************/
test:



    CLR     A
    MOV     wptr, R11                       ;wptr = 0


    CLR     over                            ;over = 0


CLR      S1SS

MOV      A,#01H
MOV      rptr,R11
MOV      DPTR,#WORD0 buffer1
MOVX     A,@DPTR
MOV      SBUF,A

TEST_WAIT_LOOP:
    JNB      over,TEST_WAIT_LOOP

SETB     S1SS

MOV      R10,#05AH
;---- Variable 'ret' assigned to Register 'R10' ----

XRL      R7,R7
;---- Variable 'i' assigned to Register 'R7' ----
TEST_CHECK_LOOP:

    ; 数据校验：比较buffer1[i]和buffer2[i]
    MOVZ    WR4, R7
    ADD     WR4, #WORD0 buffer2
    MOV     DPL, R5                        ;设置DPTR指向buffer2[i]
    MOV     DPH, R4
    MOV     R6, @DR56                      ;读取buffer2[i]

    MOVZ    WR4, R7
    ADD     WR4, #WORD0 buffer1
    MOV     DPL, R5                        ;设置DPTR指向buffer1[i]
    MOV     DPH, R4
    MOVX    A, @DPTR                       ;读取buffer1[i]
    CMP     R11, R6                        ;比较数据
JE       TEST_DATA_MATCH

MOV      R10,#0FEH

SJMP     TEST_LOOP_END

TEST_DATA_MATCH:
INC      R7,#01H
CMP      R7,#080H
JC       TEST_CHECK_LOOP
TEST_LOOP_END:

    ; 检查测试结果
    CMP     R10, #05AH                      ;ret == 0x5a?
    JNE     NO_LED                          ;如果不等于，跳过点亮LED
    CLR     P20                             ;点亮LED指示成功
NO_LED:
RET
;       FUNCTION test (END)

END
复制代码
