老梁示波器使用汇报

大***

1、老梁示波器简介
1.1 硬件说明：
  老梁示波器硬件基于stc32单片机核心版提供的单通道简易示波器，相关原理图可参考官方文档；

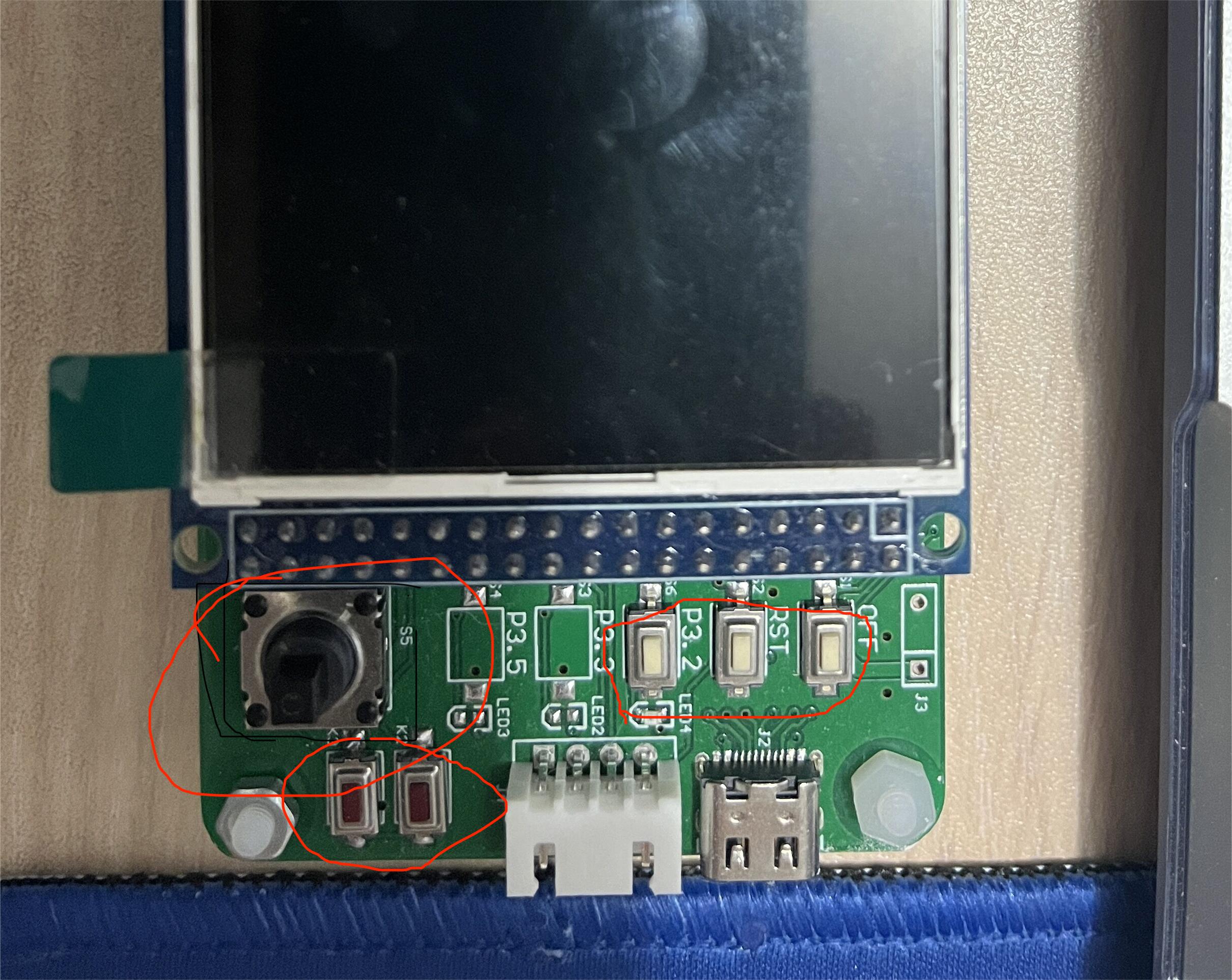

老梁示波器核心板

  这里有几点说明：
  核心板需要自己配备按钮和五向开关，屏幕；
    按钮主要是为了下载程序，开关机，还有示波器的设置；
    五向开关是为了进行调节时间，和幅值等；
    显示屏幕可选，集体看是使用什么固件；
  还需要自己准备示波器探头；
1.2 软件说明：
  老梁示波器固件提供了两个版本，一个是通过STC-ISP通过链接电脑使用。一个是使用屏幕，上图中就是使用屏幕版本的，开机画面如下：


2、测试
2.1 信号测试：

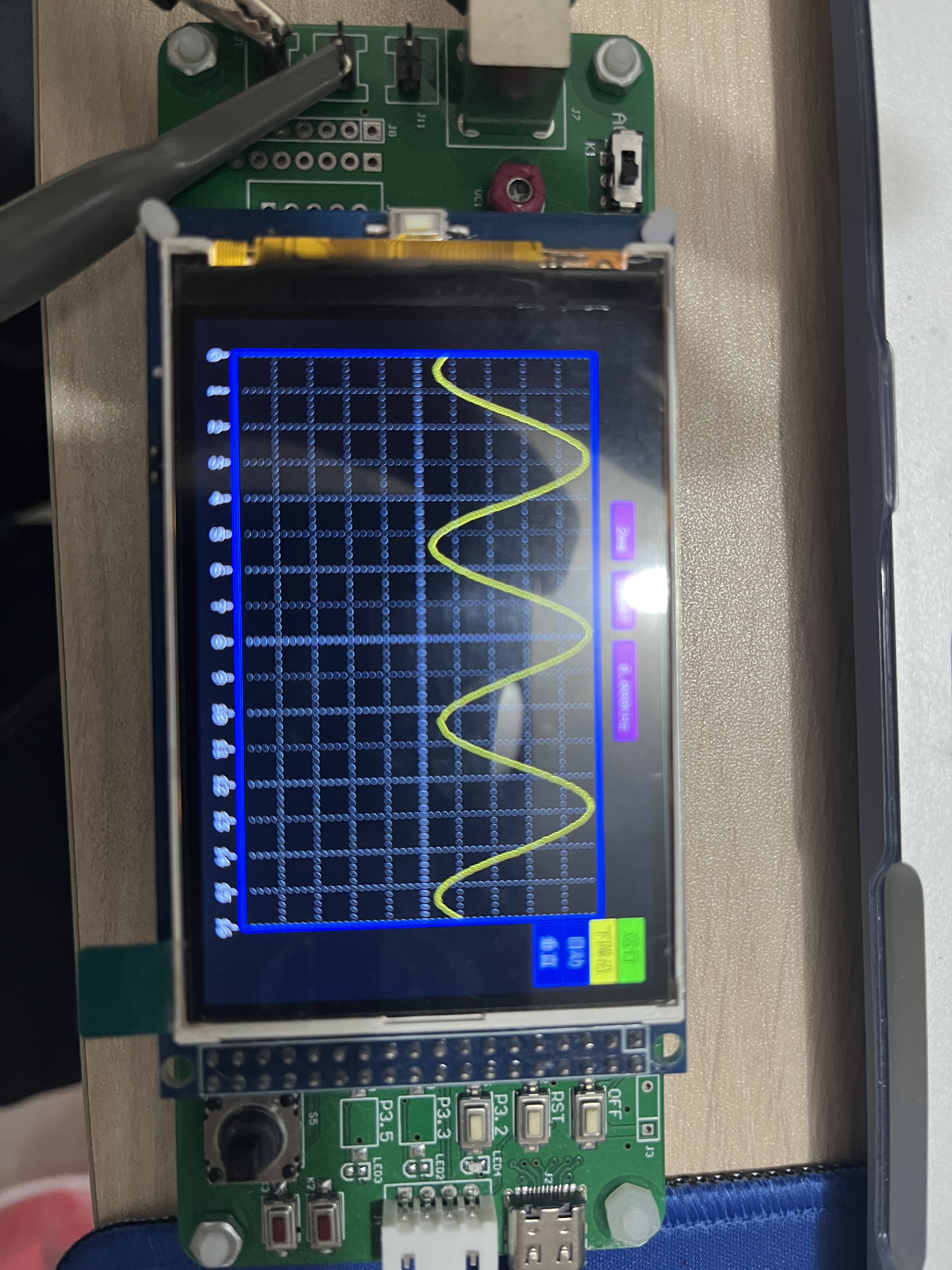

正弦波：

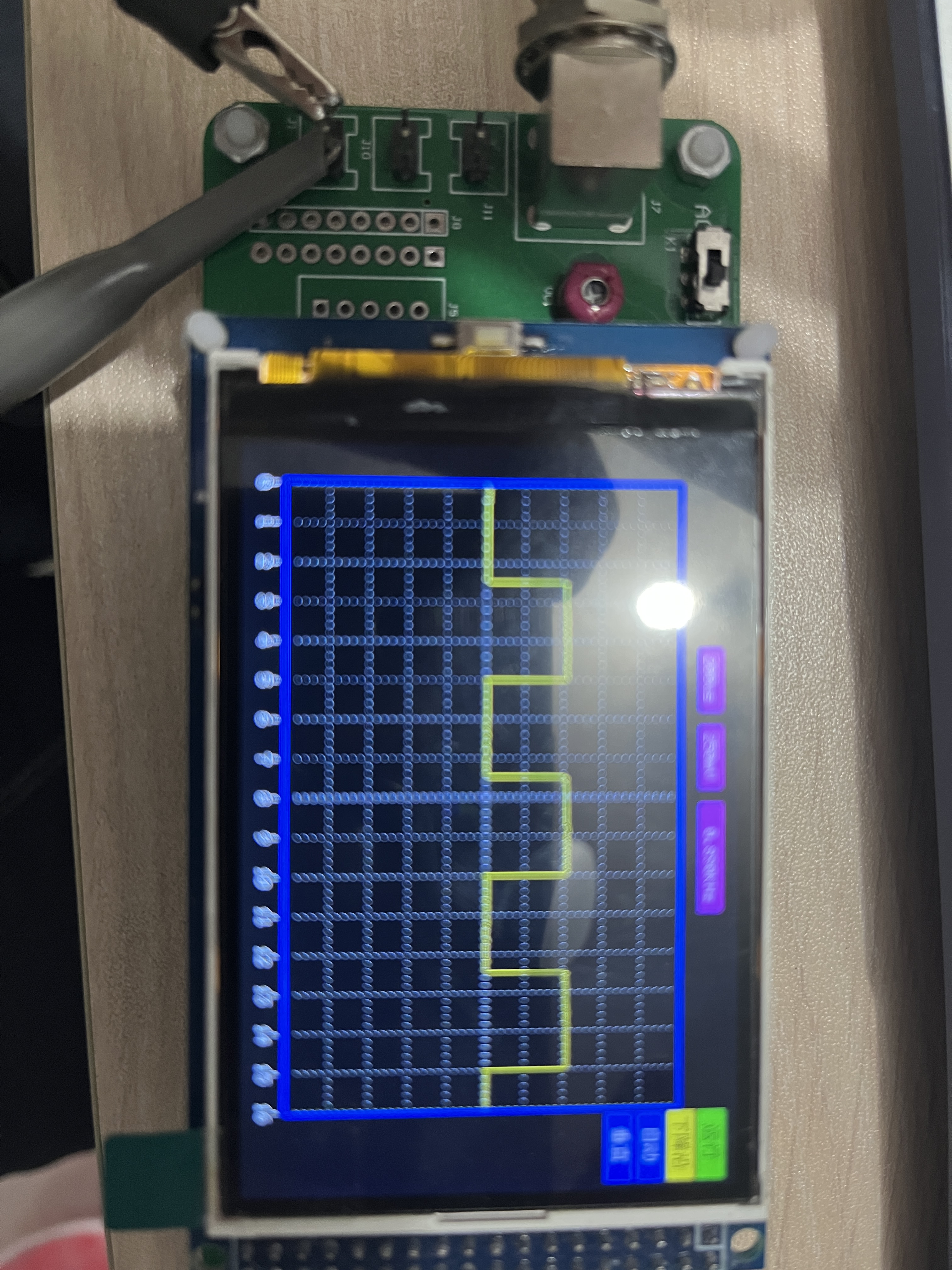

方波测试：


3、示波器使用
基于LM358的呼吸灯使用案例：

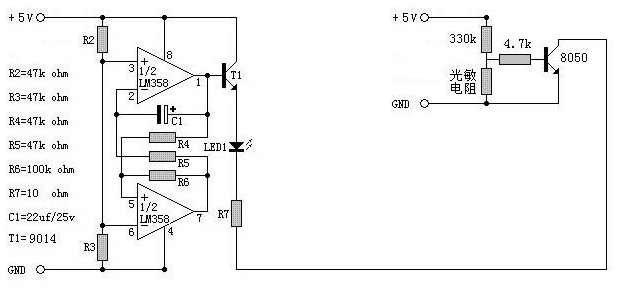

3.1 呼吸灯原理图：
   呼吸灯网上有很多原理资源，也可以看一下PN学堂neo老师讲的万众一芯中LM358的呼吸灯；

3.2 呼吸灯输出波形：

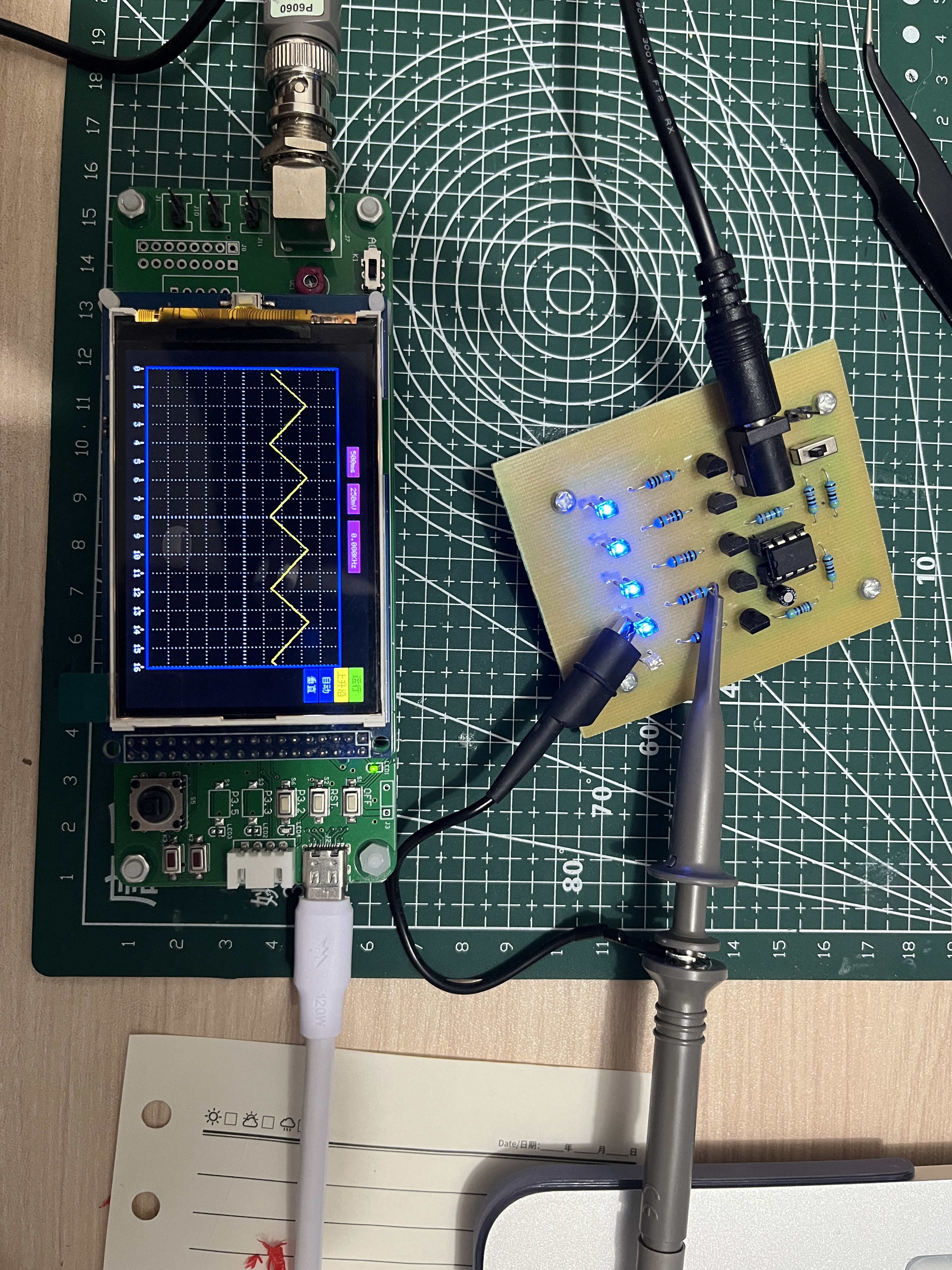

测试接线图

波形分析：
下图中 横坐标是时间，每一格表示500ms； 纵坐标是限流电阻上边的电压值，每一格是250mv；
从图中可以看出：
呼吸灯的频率是1s；
最低电压没有到0v所以呼吸灯没有熄灭；而且电压变化范围不大

波形分析图



4、使用感受
4.1 为什么需要一个示波器；
    要说为什么需要一个示波器，故事还是很长的。。。。。。
    大学时期学过微机原理，单片机。最终因为考研耽误了单片机的深入学习。本想毕业后利用暑假的时间来祢补，想通过一个888的光立方作为案例学习，结果被电路板杂乱的飞线全退了。
    直到最近因为换手机屏幕拿出了尘封已久的电烙铁。才让我重新燃起了单片机学习的兴趣。 手机屏幕成功修复也让我信心满满，还有JLC免费打样让我不用再考虑飞线的烦恼；
    然后就断断续续做了下边的这些小东西：
    1、呼吸灯；
    2、音频灯；
    3、直流电机调速器；
    4、基于stc89c52的定时开关；
    5、888光立方；
    6、388光立方；
    虽然东西是做出来的，尤其是在做呼吸灯的时候，效果并不是很好。 就行观察一下到底加在灯上的电信号是什么样的。于是就又了对示波器的需求；

4.2 为什么选择stc32的老梁开源示波器；
   自从有了对示波器的需求后就开始研究哪里可以得到一台示波器，性能不需要太高，只要能满足基本需求就好。也不知道自己的电子DIY之路能走多远；
所以不想花太多的经费，等以后能坚持而且需要性能高的话在考虑买一台成品的。 那剩下的就是diy了。浏览了B站很多博主的，还有立创开源的示波笔，后来
无意发现了stc32的老梁示波器，而且是可以免费申请的。 非常适合。 此外看到stc出32位单片机也想等89学好了在进一步学习32，就这样选择了老梁示波器；

4.3 真实使用体验
   大学的时候也用过示波器，那时候其实并没有真正的学会使用方法；通过老梁示波器操作很简单，按钮不像那种专业的示波器很多还不知道干啥用的；
对于电子小白来说有这样一台简易示波器还是很有用的。
   上边对呼吸灯输出波形的测试，仅仅是对加在led灯上的电压测试， 如果有双通道的话可以测试运放的两个输出端的电压；不过核心板还是可以扩展的；


   希望有想法的同学一起完成双通道扩展版的开发；

8H8K***

点个赞

神***

看起来，这个 STC-开源老梁示波器还是有实用价值的啊

wjhh***

老梁示波器速度慢频响低，比商品示波器差，但是在特定条件下却是优点。最近折腾商丘长波授时，老梁示波器大显身手，比100M200M的都方便,挂着锂电池举着电路板满屋子高高低低四处乱转找信号，先天自身过滤掉杂波，一屏就可以显示近20秒。大赞。
     也大谢“庄伟”先生

梁***

wjhh*** 发表于 2023-4-26 22:04
老梁示波器速度慢频响低，比商品示波器差，但是在特定条件下却是优点。最近折腾商丘长波授时，老梁示波器大 ...

商丘长波授时，68.5KHz BPC码，我几年前就用过，不错，在深圳，放窗台，都可以可靠接收，20秒一帧。

hz_m***

梁*** 发表于 2023-5-5 10:24
商丘长波授时，68.5KHz BPC码，我几年前就用过，不错，在深圳，放窗台，都可以可靠接收，20秒一帧。 ...

BPC是直接用单片机解码吗？接收前端有电路参考吗

梁***

hz_m*** 发表于 2023-12-13 12:37
BPC是直接用单片机解码吗？接收前端有电路参考吗

这么慢速的数据当然是单片机解码。
买一个BPC接收模块即可，输出的就是解调出来的数据。

稻草***

赞赞赞赞赞赞赞赞赞

pangs***

学习一下。

乐***

最高能测多大的波形
