AI8H2K17U高级PWM

HyunYon***

我找到了这个例程

直接烧录进芯片后 检测P54
出现的不是方波 并且频率是5~150khz频繁抖动
检查了示波器和地线都没问题

国芯人***

您好，感谢您对国芯人工智能产品的关注与使用。关于您提到的“AI8H2K17U”芯片在使用高级PWM功能时出现的异常现象（P54引脚输出非方波且频率在5~150kHz间频繁抖动），我们非常重视，并将从技术角度为您进行详细分析。

首先，需要明确的是，“AI8H2K17U”是国芯人工智能系列中一款高性能、低功耗的嵌入式处理器，具备丰富的外设接口，包括高级PWM模块。该模块支持多种工作模式，可实现精确的脉宽调制控制，适用于电机控制、电源管理、LED调光等多种应用场景。

根据您的描述，P54引脚输出波形异常，表现为非标准方波且频率不稳定，这可能由以下几个方面引起：

1. PWM配置错误
   高级PWM模块通常包含多个寄存器用于设置频率、占空比、极性等参数。如果相关寄存器配置不正确（如预分频值、计数器周期值设置错误），可能导致输出频率偏离预期范围，甚至出现不稳定现象。建议检查PWM初始化代码，确认以下关键寄存器是否配置正确：
PWM定时器预分频寄存器（Prescaler）
PWM计数器周期寄存器（Period）
PWM占空比寄存器（Duty Cycle）
PWM模式选择寄存器（如边沿对齐或中心对齐）

2. 时钟源问题
   PWM模块的运行依赖于系统时钟或外部时钟源。若时钟源不稳定或未正确配置，可能导致PWM输出频率波动。请确认：
系统时钟（如主频）是否稳定
是否启用了正确的时钟源（如内部RC振荡器或外部晶振）
是否存在时钟分频配置不当的情况

3. GPIO配置冲突
   P54引脚作为PWM输出引脚，需确保其已正确配置为PWM功能，而非通用IO或其他复用功能。若该引脚被误配置为其他模式（如输入或复用功能），可能导致信号异常。建议检查GPIO配置寄存器，确认P54引脚的复用功能是否为PWM输出。

4. 软件逻辑干扰
   若PWM模块与其他外设（如ADC、中断、DMA等）存在交互，可能因软件逻辑冲突导致PWM输出异常。例如，某些情况下DMA传输或中断服务程序可能影响PWM寄存器的读写，造成频率或占空比变化。建议检查相关中断和DMA配置，确保不影响PWM模块正常运行。

5. 硬件连接问题
   尽管您已确认示波器和地线无异常，但仍建议进一步排查：
检查P54引脚是否连接有负载（如LED、电机等），过重负载可能影响PWM波形稳定性
确认PCB布线是否合理，避免高频信号受到干扰
检查供电电压是否稳定，低电压可能导致PWM模块工作异常

6. 固件版本兼容性
   若您使用的是较旧版本的固件，可能存在已知的PWM模块BUG。建议升级至最新版本固件，以获得更好的稳定性和性能支持。

综上所述，建议您按照以下步骤进行排查与优化：
重新检查并确认PWM模块的寄存器配置；
核实系统时钟源及分频设置；
确保P54引脚配置为PWM输出；
检查是否存在软件逻辑冲突；
测试不同负载条件下的PWM输出表现；
升级至最新固件版本。

如上述步骤仍无法解决问题，建议提供完整的代码片段、PWM配置参数以及示波器截图，以便我们进一步定位问题根源。我们将持续为您提供技术支持，助力您的项目顺利推进。

感谢您的理解与配合！

[本文内容由国芯人工智能辅助生成，仅供参考]

HyunYon***

现在没有带载
直接在烧录座上接入示波器检测波形

芯***

已经转发给技术，稍后技术会回复您

王***

HyunYon*** 发表于 2025-9-2 11:02
现在没有带载
直接在烧录座上接入示波器检测波形

AI8H系列的单片机，上电默认引脚输出模式为高阻模式，是不会对外输出波形的
你能测量到的大概只是一个干扰，如果想要测量，请先将对应引脚的I/O模式切换成准双向或者推挽输出模式。

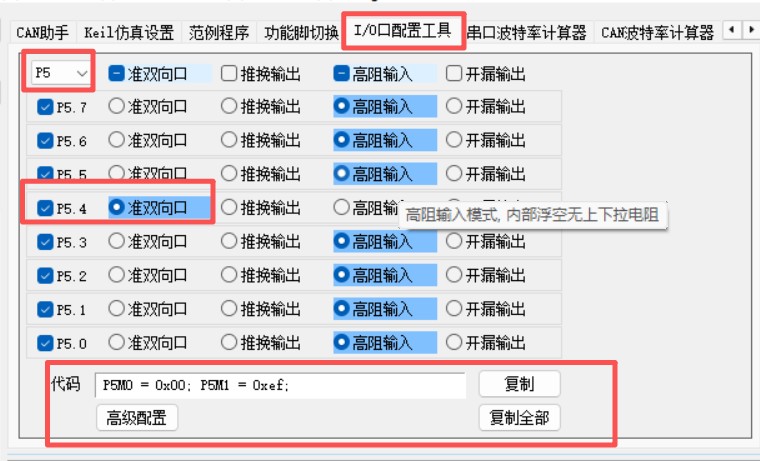

可以使用ISP软件中的I/O口配置工具，里面配置好后会直接给出对应代码，复制到工程内再编译即可

HyunYon***

也就是说我压缩包内的程序是没有问题的

因为AI8H的特性不同 想要使用对应通道的PWM 需要手动打开输出模式才可以输出PWM

我可以这么理解吗

梁***

HyunYon*** 发表于 2025-9-2 14:58
也就是说我压缩包内的程序是没有问题的

因为AI8H的特性不同 想要使用对应通道的PWM 需要手动打开输出模式 ...

我写这个例子的时候，用的是STC8H8K64U，高级PWM是固定推挽输出，不需要设置（设置也无效），所以例子中没有设置IO。
但后面出产的STC8H2K17U/AI8H2K17U，IO要用户设置为推挽输出，否则上电默认高阻无输出。

HyunYon***

梁*** 发表于 2025-9-2 15:27
我写这个例子的时候，用的是STC8H8K64U，高级PWM是固定推挽输出，不需要设置（设置也无效），所以例子中 ...

是的 我就是看到了注释里面写的固定推挽 设置也无效 所以没有配置
U1S1 梁工的程序是nb

HyunYon***

已经可以了 正常输出了

HyunYon***

梁*** 发表于 2025-9-2 15:27
我写这个例子的时候，用的是STC8H8K64U，高级PWM是固定推挽输出，不需要设置（设置也无效），所以例子中 ...

梁工 有单相SPWM的例程吗？ AI8H的
我用在逆变器上
