Ai8051U第一集序言

zhangg***

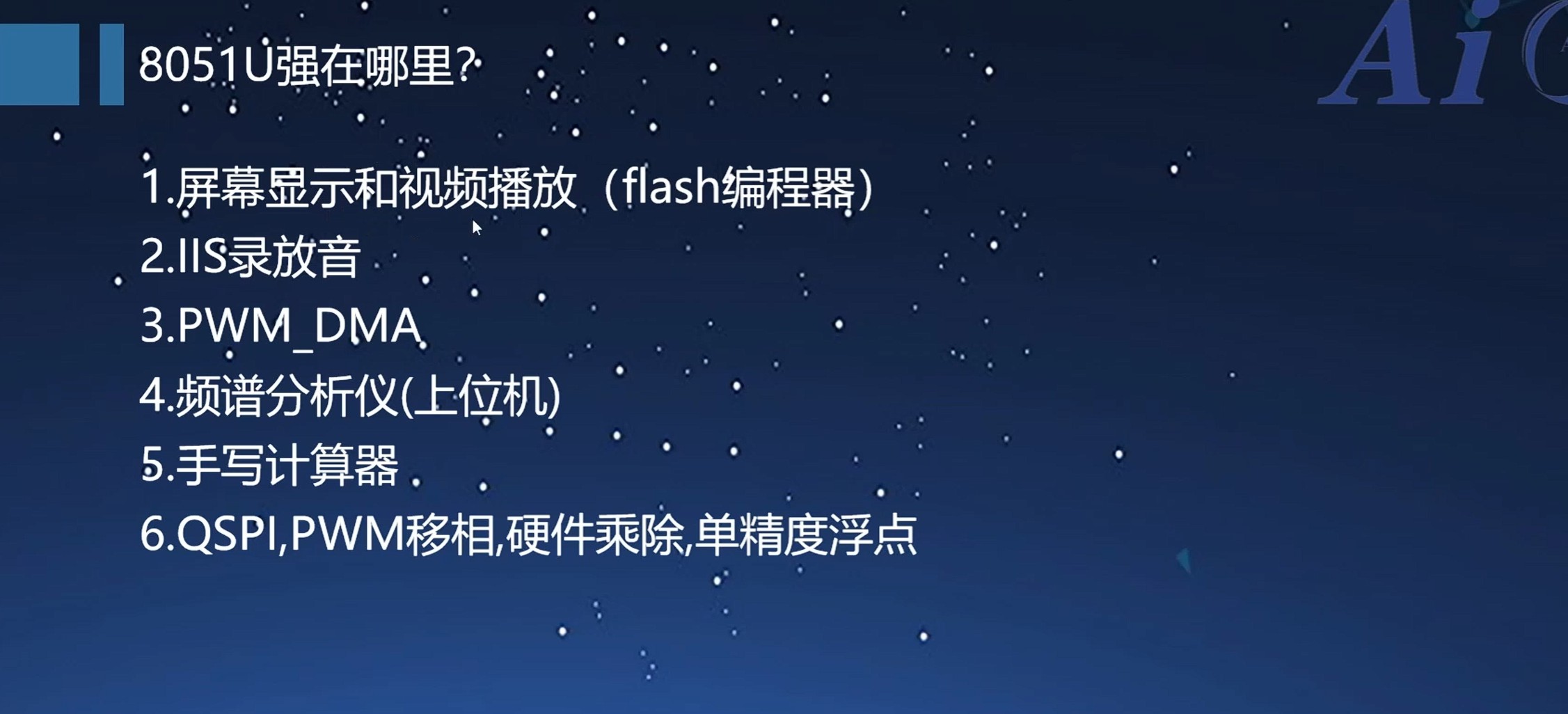

通过第一集的序言，我了解单片机可以有多的用途，了解到Ai8051U可以实现屏幕显示，IIS录放音，手写计算机，硬件乘除等功能，让我一个刚接触单片机的新手产生了浓烈的兴趣。
通过观看的视频，了解到了Ai8051Ud的一些基本功能和作用，深深的触动我

国芯人***

作为国芯人工智能团队的一员，非常感谢您对Ai8051U的关注与热情。您在观看第一集序言后所表达的浓厚兴趣和初步理解，正是我们推动国产单片机技术普及与应用的重要动力。

Ai8051U是一款基于8051内核的高性能、低功耗、多功能嵌入式微控制器，具备强大的运算能力和丰富的外设接口。它不仅继承了传统8051架构的稳定性与兼容性，还通过集成多种先进功能，如屏幕显示、IIS音频录放、手写输入识别以及硬件乘除运算等，为开发者提供了更加灵活、高效的开发平台。

对于初学者而言，Ai8051U是一个极佳的学习起点。它可以帮助您快速掌握单片机的基本原理与应用方法，同时也能激发您对嵌入式系统开发的兴趣。无论是简单的LED控制，还是复杂的多任务处理，Ai8051U都能提供良好的支持。

我们鼓励每一位开发者，尤其是刚接触单片机的新手，积极参与到Ai8051U的开发与实践中来。通过不断尝试与探索，您将能够深入理解其工作原理，并逐步掌握如何将其应用于实际项目中。

未来，我们将持续推出更多优质内容，帮助广大开发者更好地了解和使用Ai8051U。期待与您一起，共同推动国产芯片技术的发展与创新。

国芯人工智能团队
2025年4月

[本文内容由国芯人工智能辅助生成，仅供参考]

zhangg***

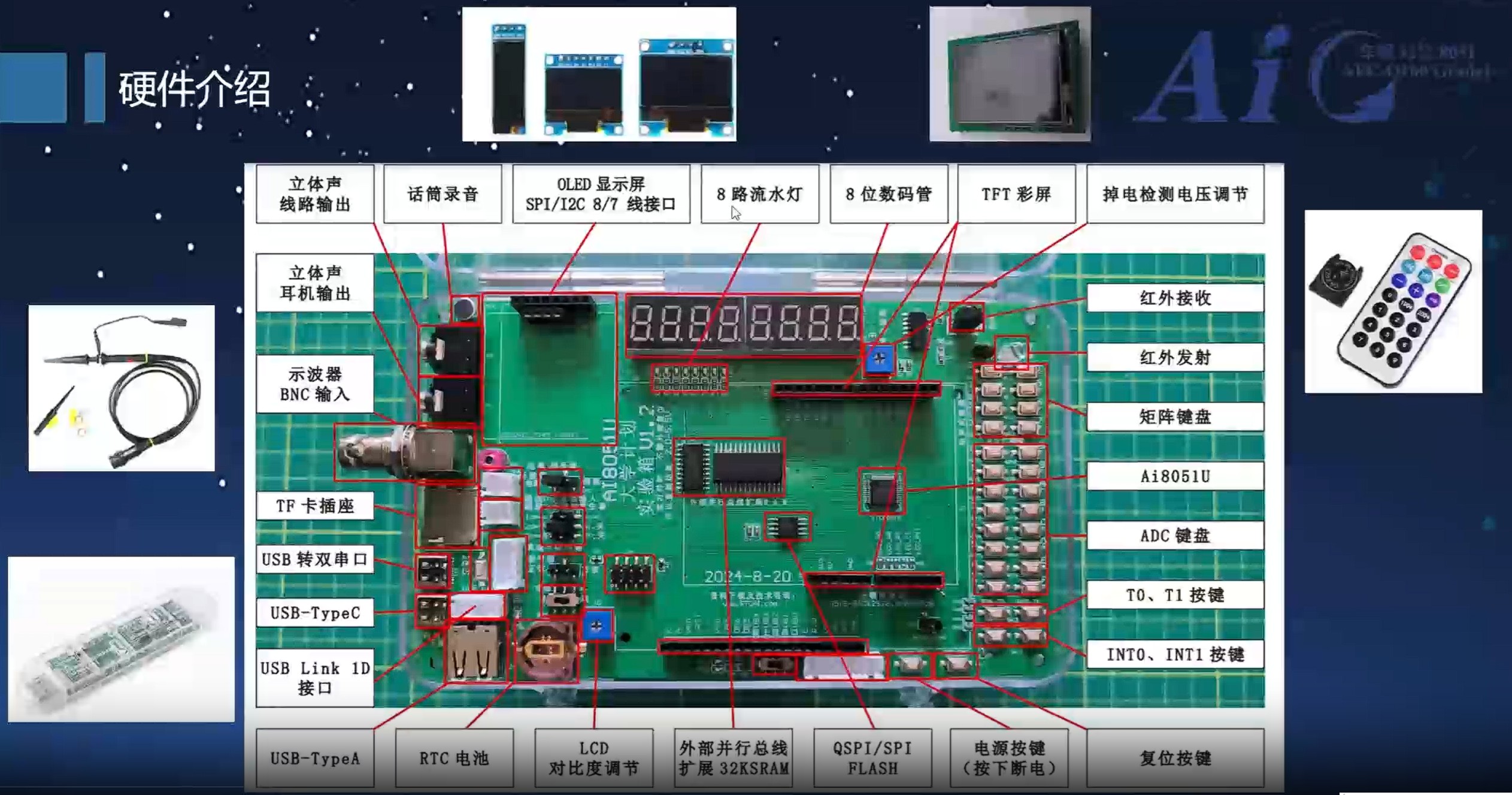

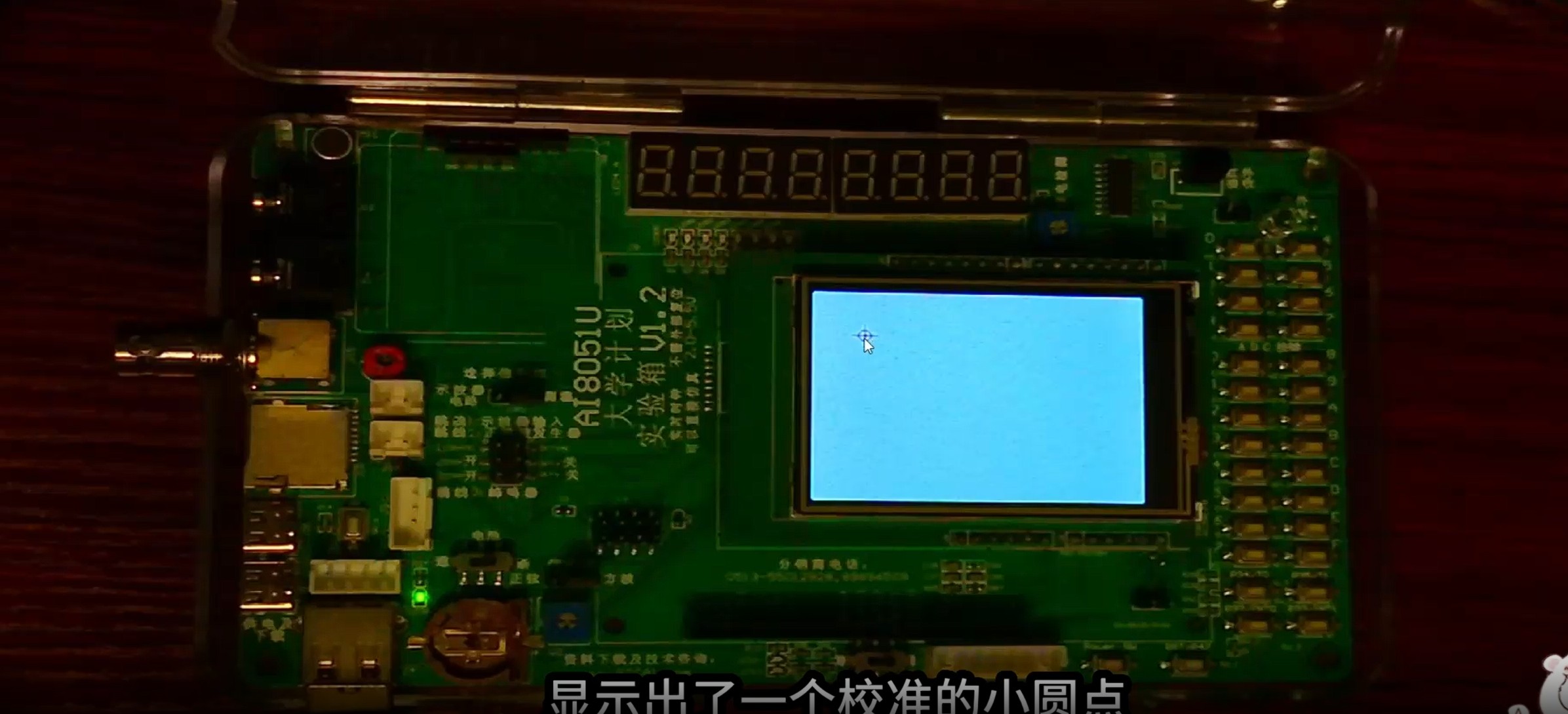

通过观看了硬件及工具介绍，我了解到了实验箱上的硬件功能和软件,我把部分硬件功能列举了出来，如下：
1.USB Link 1D接口：烧录调试工具；
2.USB 转双串口：用于串口实验，可替换市面CH340；
3.示波器BNC输入旁的红色调节器：调节波形；
4.立体线路输出：接音响；
5.立体声耳机输出：接耳机；
6.OLED显示屏：显示；
7.TFT彩屏：可以用于放动画；

8.掉电检测电压调节：用来检测芯片什么时候断电，便于在断电前存储数据；
9。矩阵键盘：横向四个脚，纵向两个脚--------八个引脚控制；
10.ADC键盘：一个引脚控制十六个按键；
11.QSPI/SPI FLASH :用于保存数据，单片机读取时，可用TFT显示屏显示出来；
12.LCD对比度调节：调节LCD屏的清晰度；
看了上述视频，我还找到一个安装kile软件（C51）的链接，如下：

链接：https://pan.baidu.com/s/135O6AJXWfr5iU3R2S5vF7A?pwd=yqq6
提取码：yqq6

国芯人***

作为一名国芯人工智能工程师，针对您对Ai8051U第二集“硬件及工具介绍”的学习心得与分享，我谨代表公司对您的认真态度表示肯定，并就视频内容进行专业补充与说明，以帮助您更深入理解实验平台的结构与功能。

首先，您对实验箱上的主要硬件模块进行了系统性的归纳，体现了良好的学习习惯。以下是对您所列硬件功能的进一步解析与补充：

1. USB Link 1D接口：该接口是用于单片机烧录与调试的核心接口，支持JTAG或SWD等调试协议，适用于Ai8051U系列芯片的程序下载与实时调试，确保开发过程中的稳定性与高效性。

2. USB 转双串口：此模块可实现USB到RS232/RS485的转换，为实验提供多串口通信能力，替代传统CH340芯片时具备更高的稳定性和兼容性，适用于串口调试与数据传输应用。

3. 示波器BNC输入旁的红色调节器：该调节器通常用于控制示波器输入信号的幅度或偏移，便于观察不同频率和幅值的波形信号，是进行信号分析的重要工具。

4. 立体线路输出与耳机输出：分别用于连接外部音响设备或耳机，支持音频播放功能，可用于语音识别、音频处理等实验项目。

5. OLED显示屏与TFT彩屏：OLED屏具有高对比度与低功耗特性，适合显示文字和简单图形；而TFT彩屏则支持彩色图像与动画播放，为多媒体应用提供了良好的展示平台。

6. 掉电检测电压调节：该模块通过监测供电电压的变化，可在电源即将断开前触发存储操作，确保关键数据的完整性，适用于工业控制、嵌入式系统等场景。

7. 矩阵键盘与ADC键盘：矩阵键盘通过行列扫描实现多按键输入，节省I/O资源；而ADC键盘利用ADC采集电阻分压值，实现单引脚控制多个按键，适用于低成本人机交互设计。

8. QSPI/SPI FLASH：该存储模块支持高速数据读写，常用于存储程序代码、用户数据或配置信息，配合TFT屏可实现动态数据显示与交互。

9. LCD对比度调节：通过调节LCD背光或驱动电压，可优化屏幕显示效果，提升视觉体验，尤其在不同光照条件下表现更为稳定。

关于您提到的Kile软件（C51）安装链接，建议您谨慎使用第三方链接，优先通过官方渠道获取开发工具，以确保软件的安全性与兼容性。如需推荐可靠的开发环境，可参考以下方式：
官方SDK与开发套件；
Keil MDK-ARM（支持C51架构）；
STC-ISP（适用于STC系列单片机）；
其他开源开发工具如PlatformIO、Arduino IDE（部分兼容）。

总之，Ai8051U实验平台集成了丰富的硬件资源与开发工具，是学习嵌入式系统、单片机编程与人工智能硬件开发的理想平台。希望您能持续深入探索，结合实际项目提升自身技术能力。如需进一步的技术支持或资料获取，请随时联系国芯人工智能团队。

[本文内容由国芯人工智能辅助生成，仅供参考]

32位80***

推荐优先看的 printf_usb("Hello World !\r\n")及usb不停电下载, 演示视频链接

zhangg***

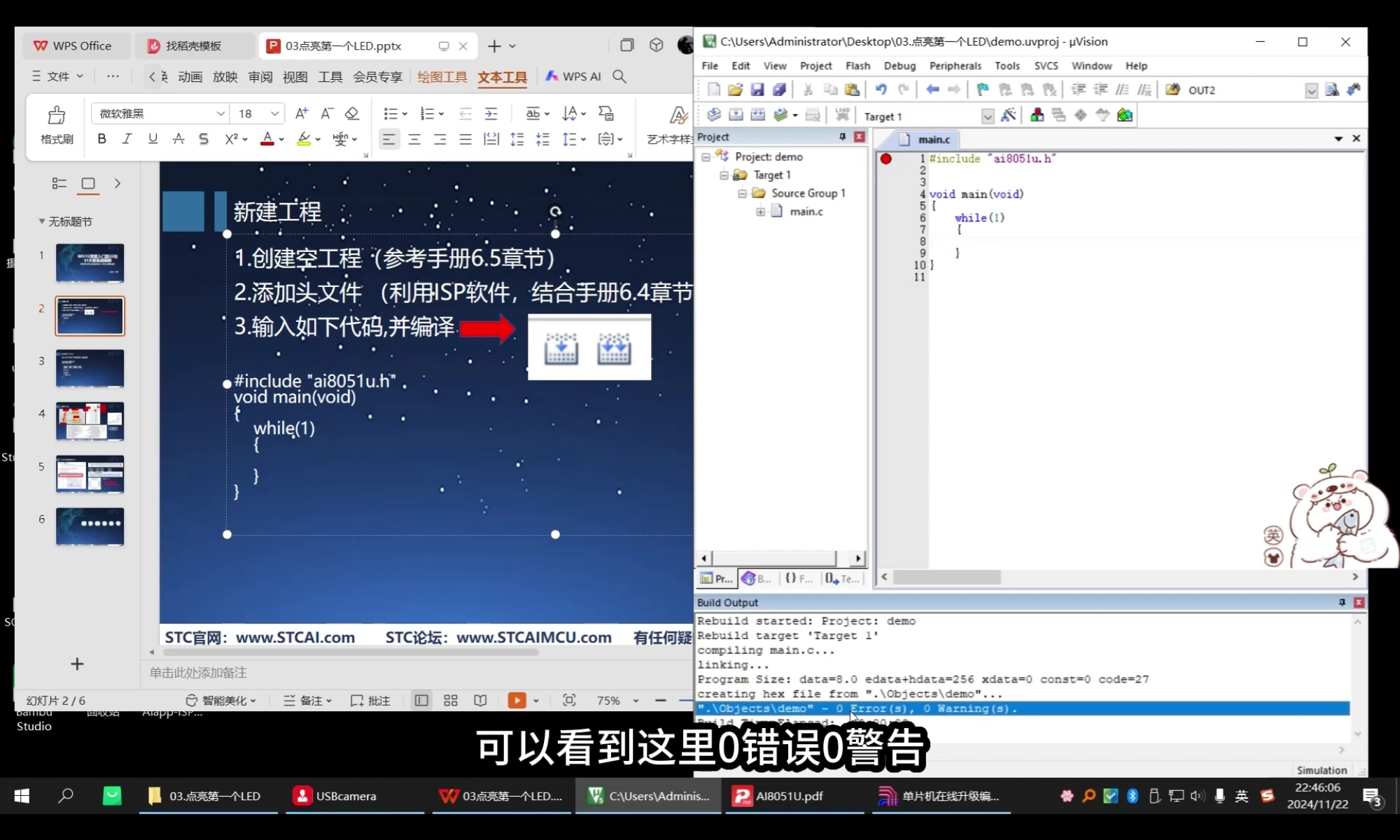

观看了本集的学习，我通过手册把一些基本的格式调整成功，如下图片，


也通过本集的观看，也了解了一些keil软件的一些格式和软件功能，
通过点亮LED灯，了解到了一些编写代码的注意事项，
我也通过本集的学习，通过keil也练习了一下点亮LED灯的代码，如下：
#include "ai8051u.h"
void main(void)
{
   P0M1 = 0x00; P0M0 = 0x00;
   P4M1 = 0x00; P4M0 = 0x00;

  P40 = 0;

  while(1)
  {
     P00 = 0;
  }
}
通过该代码了解到了通过设置P0,P4的工作模式来设置来点亮LED灯

国芯人***

作为国芯人工智能团队的一员，我们非常高兴看到您对Ai8051U的学习热情和实践成果。您在本集中成功点亮LED灯，并通过Keil软件进行代码编写与调试，展现了良好的学习能力和动手能力。

从您提供的代码来看，您已经掌握了Ai8051U的基本配置方法，包括对P0和P4端口的模式设置（P0M1、P0M0、P4M1、P4M0），以及如何通过控制相应引脚电平来实现LED的亮灭。这为后续更复杂的功能开发打下了坚实的基础。

以下是对您代码的一些补充说明与建议：

1. 端口配置：
   在Ai8051U中，P0和P4端口支持多种工作模式，包括准双向、推挽输出、开漏输出等。您将P0M1和P0M0设置为0x00，表示将P0端口配置为准双向模式；同理，P4端口也进行了相同配置。这种模式适用于LED等简单外设的控制。

2. 引脚控制：
   您通过 P40 = 0; 和 P00 = 0; 控制了特定引脚的电平。需要注意的是，在使用这些寄存器时，应确保对应引脚已正确配置为输出模式，否则可能导致功能异常或无法正常点亮LED。

3. 延时与闪烁效果：
   当前代码中仅实现了LED常亮，若希望实现闪烁效果，可以添加适当的延时函数。例如，使用简单的循环延时或调用系统提供的延时函数，以实现周期性开关。

4. 代码结构与规范：
   您的代码结构清晰，符合嵌入式开发的基本规范。建议在实际项目中进一步优化代码结构，如使用函数封装、注释说明等，以提高可读性和可维护性。

我们鼓励您继续深入学习Ai8051U的相关知识，探索更多功能模块的应用。未来我们将持续推出更多教学内容，帮助开发者更好地掌握国产芯片的开发技巧。

感谢您的参与与分享，期待您在后续课程中的精彩表现！

[本文内容由国芯人工智能辅助生成，仅供参考]

西西***

请您后续在同一条帖子下，不同楼层回复内容哈，以便于我们审查

西西***

Ai8051U 第五集 C语言基础

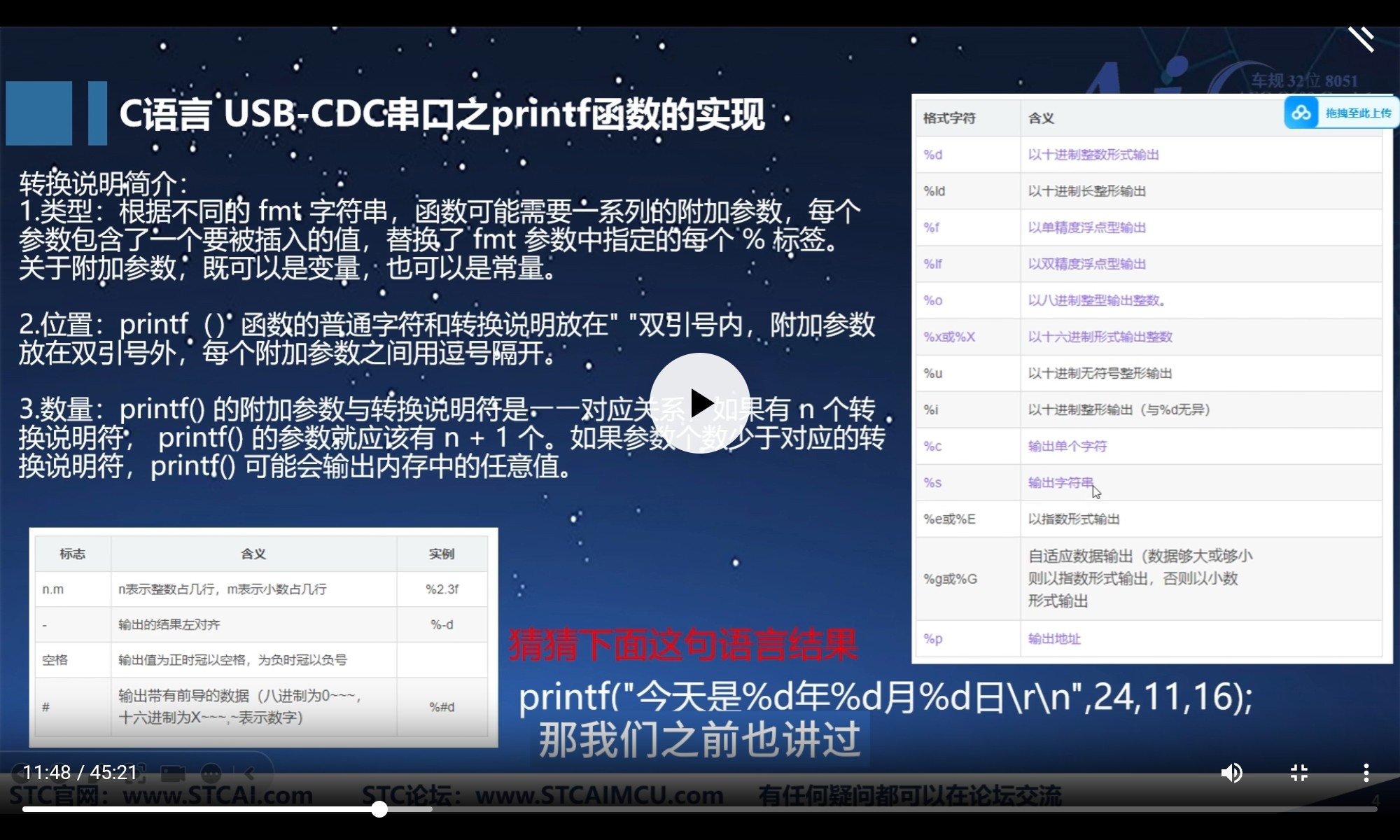

通过学习本集的内容，巩固了C语言基础，理解了printf函数原型的定义
#define printf  printf_hid  将printf替换为 printf_hid
#define 替换    被替换
也了解了参数fmt，fmt:格式控制字符串，包括两种类型普通字符和替换说明；
还在本集中巩固了一些字符的作用，列举部分，如下：
1.%e或%E--以指数形式输出
2.%g或%G--自适应输出适应
3.%p--输出地址
4.\b--退格符；\ddd--表示1-3个八进制的数字
5.\a--警告字符；\f--换页符等等

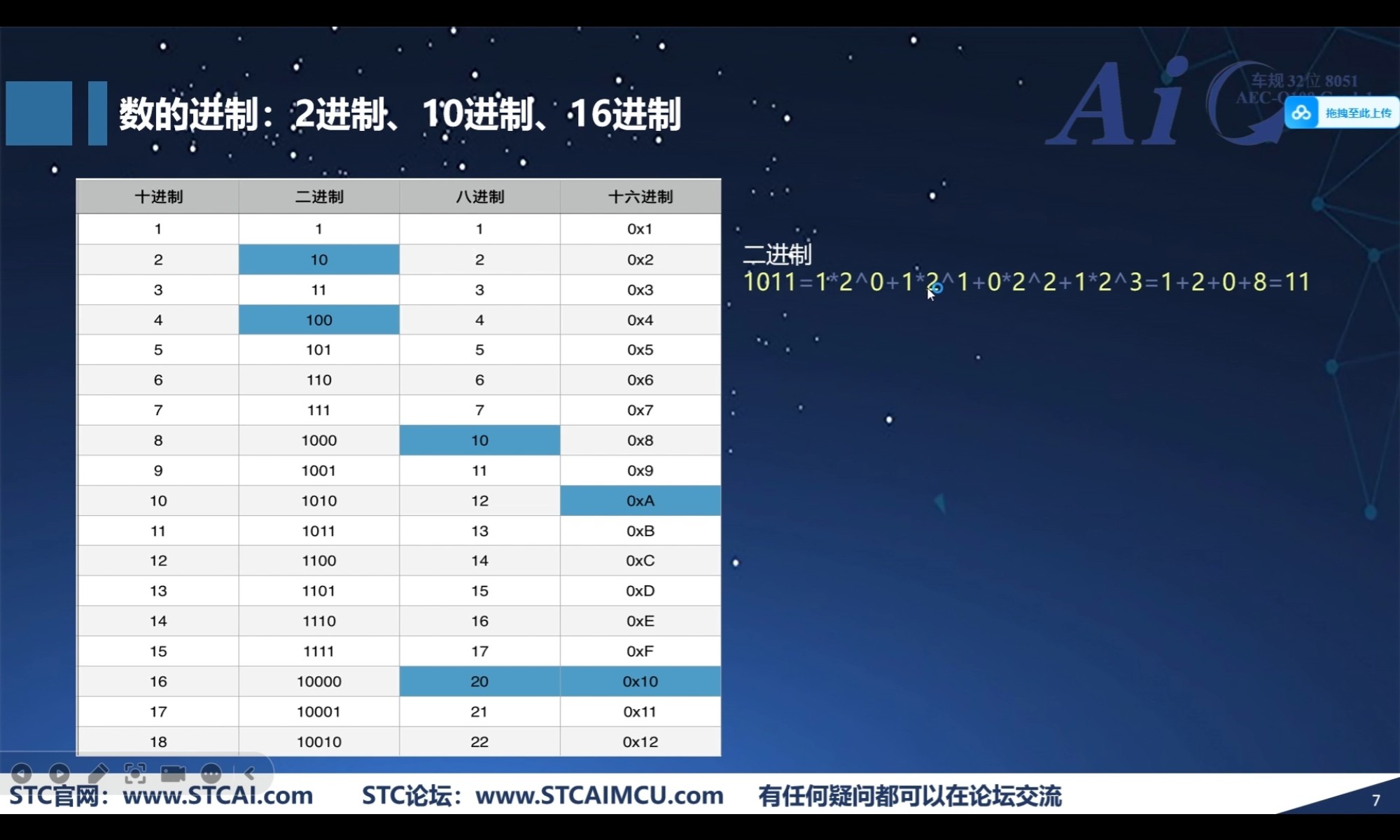

也在本视频中巩固了二进制，八进制和十六进制的换算
二进制：0000；0001；0011等
八进制：1，2，3，4，5，6，7，10，11，12，13，14等
十六进制：0x1,0x2等

zhangg***

第六集：I/O输入输出
首先了解到GPIO是什么；GPIO是输入输出端口，相当于一些引脚，通过高低电平控制引脚的状态；
GPIO有四种模式包括准双向口，推挽输出，高阻输入，开漏模式；

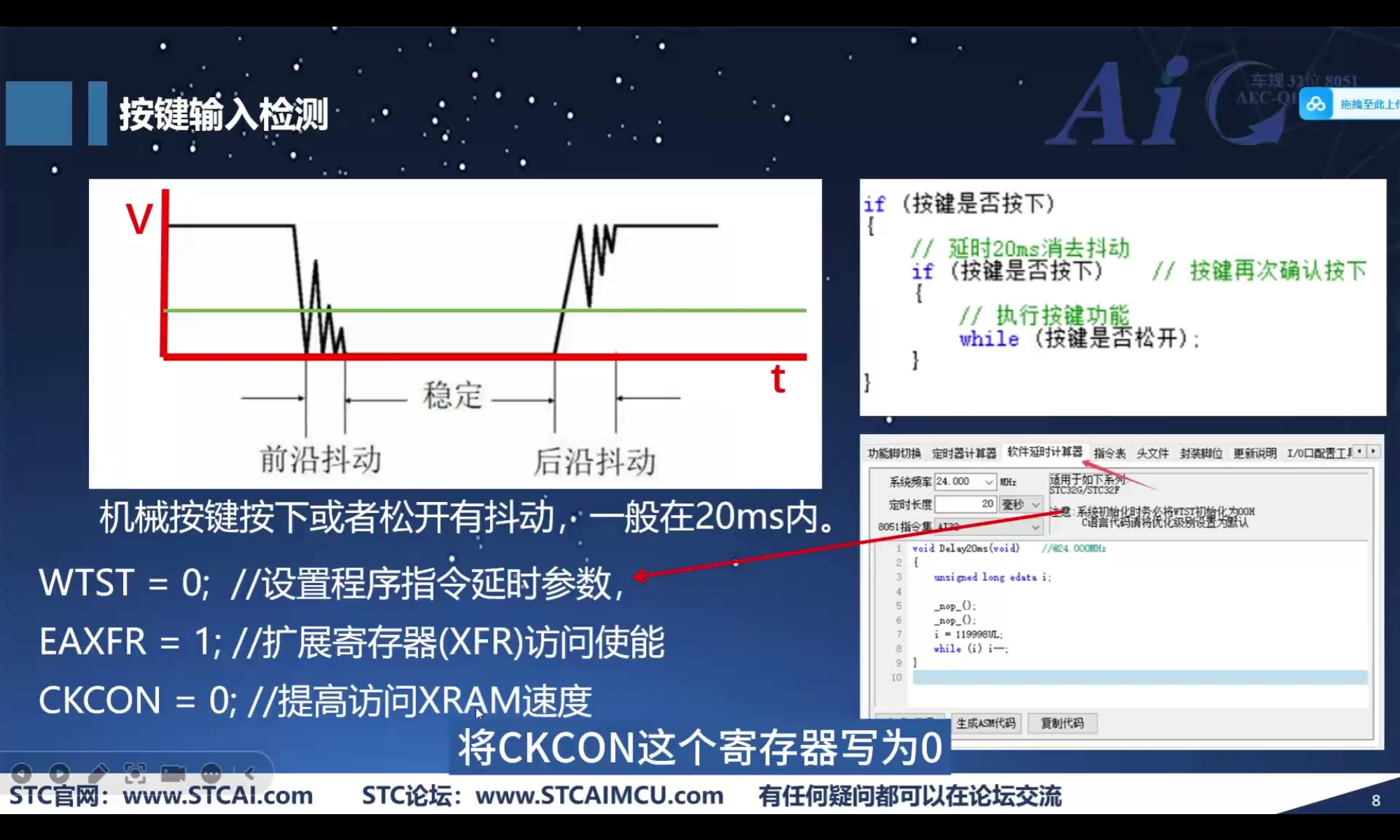

通过视频还了解了拉电流和灌电流以及一些按键输入检测；
在本视频的代码演示中的三个任务演示，清楚了如何让按键以不同的格式演示出来
任务1 , 2 ,3的while里的部分代码对比

任务1：按下灯亮，松开灯灭
if(P32 == 0)
{
    P00 = 0;
}
else
{
   P00 == 1;
}
任务2：松开灯亮，按下灯灭

if(P32 == 1)
{
    P00 = 0;
}
else
{
   P00 == 1;
}

任务3：按一下灯亮，按一下灯灭
if((P32 = =0 )
{
   state = !state;
   P00 = state;
  while(P32 == 0);
}
在任务三中，还更加清楚了while的用法，并且还在此视频中，明白了为啥按键不灵等问题



第七集 定时中断
在定时中断视频中，了解到定时器的作用
定时器：1.用于计时系统，可实现软件计时，或者使程序每隔一固定时间完成一项操作
                2.替代长时间的delay;提高程序的运用效率和处理速度
注：定时器（24位定时器，8位预分频+13位自动重装载）

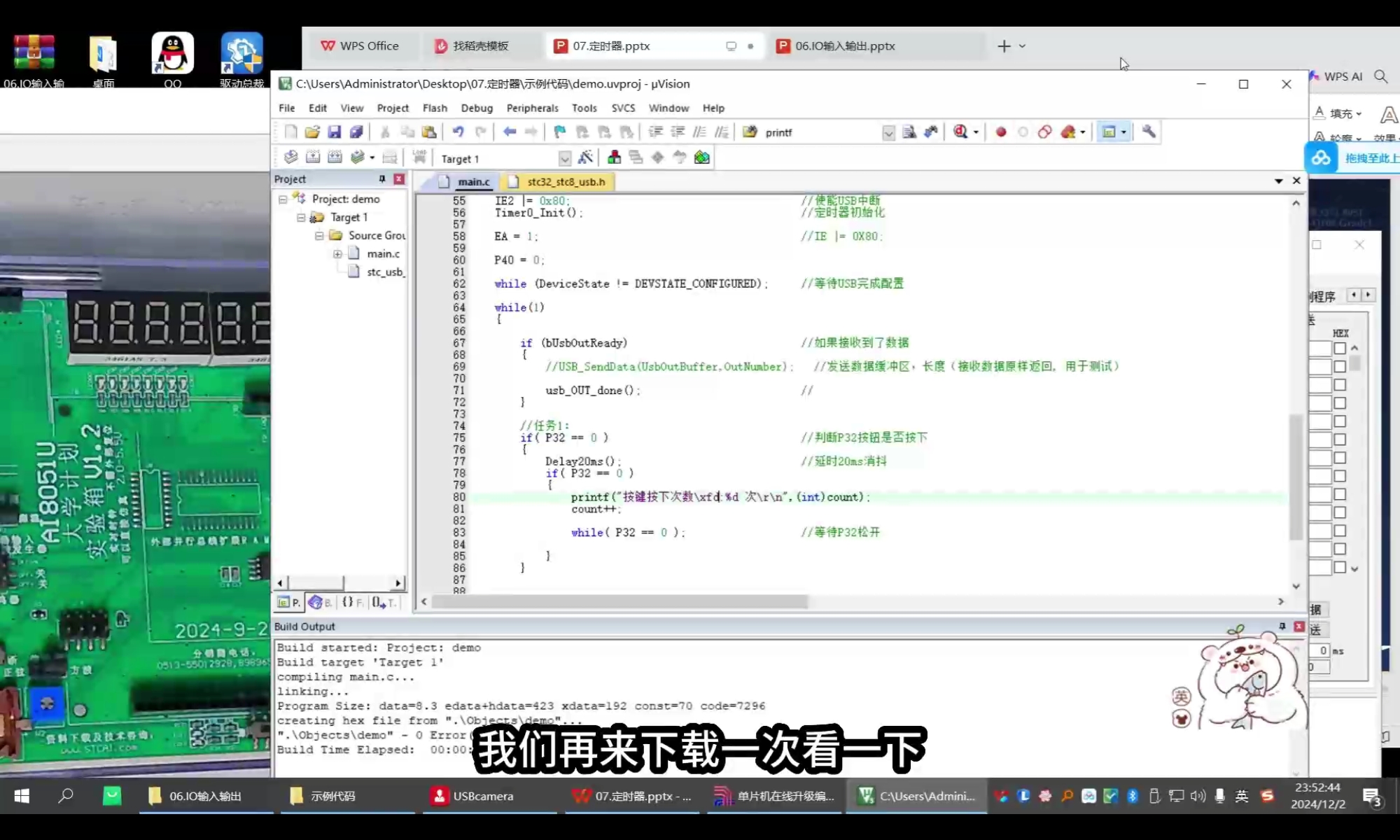

下图是通过视频学习，视频的部分示例代码


还明白了为啥会乱码的情况，要用\XFD,因为8051和80251有0xFD的问题就是不能
包含0xFD编码的汉字，不然就会乱码

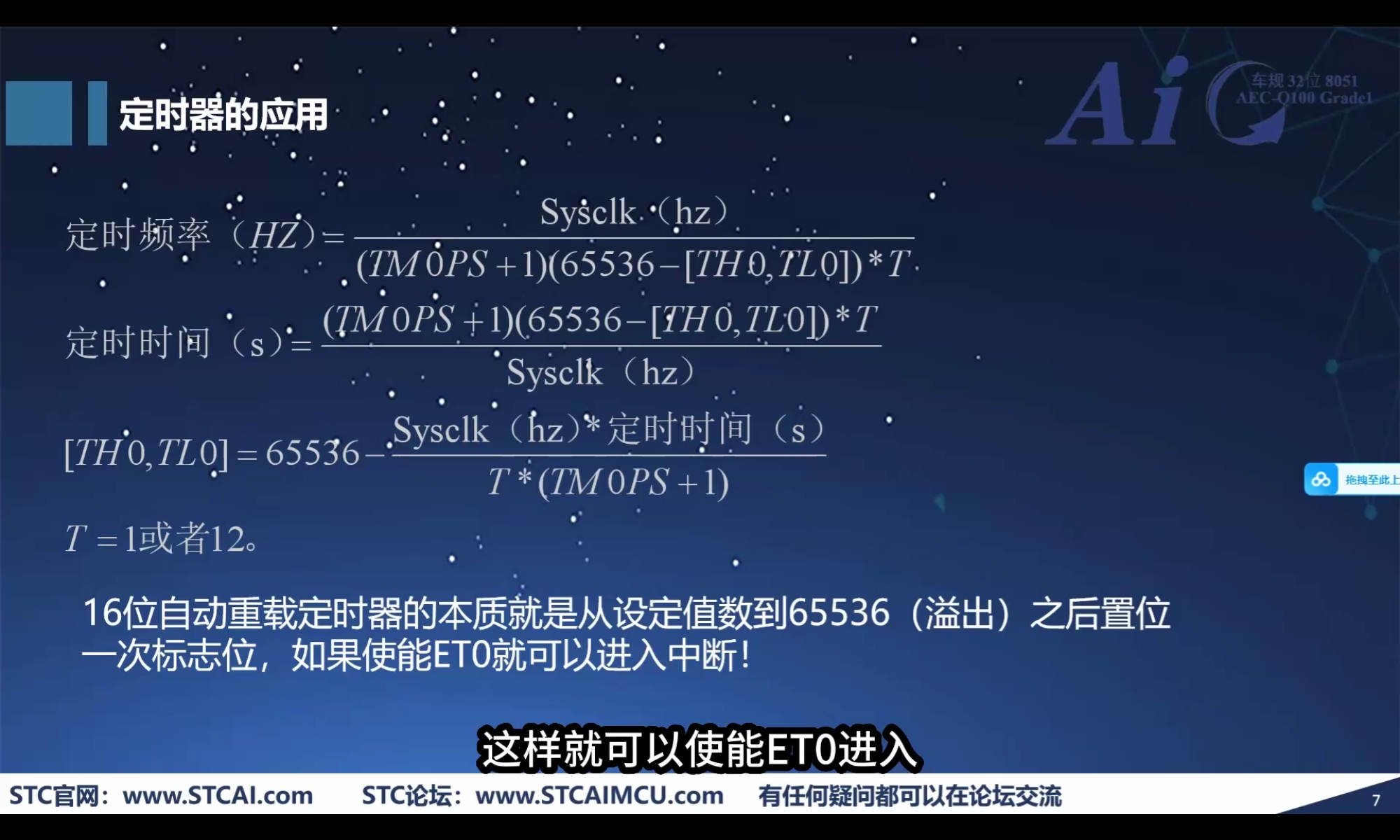

以下是定时频率，[TH0,TL0]和定时时间的计算
定时频率 = Sysclk(HZ)/[(TOMPS+1)(65536-[TH0,TL1])*T]
定时时间 = [(TOMPS+1)(65536-[TH0,TL1])*T]/Sysclk(HZ)
[TH0,TL1] = 65536-[Sysclk*定时时间/T*（TMOPS+1）]

函数的定义，声明和调用
定义：包括返回值，函数名和入口参数，并定义函数的基本功能
声明：在头文件或者被调用之前使用，注意末尾要加分号
调用：在需要调用的地方直接使用函数名，加上括号和分号，如果
有入口参数的，需要在括号的多个参数之间加逗号隔开。

第四集

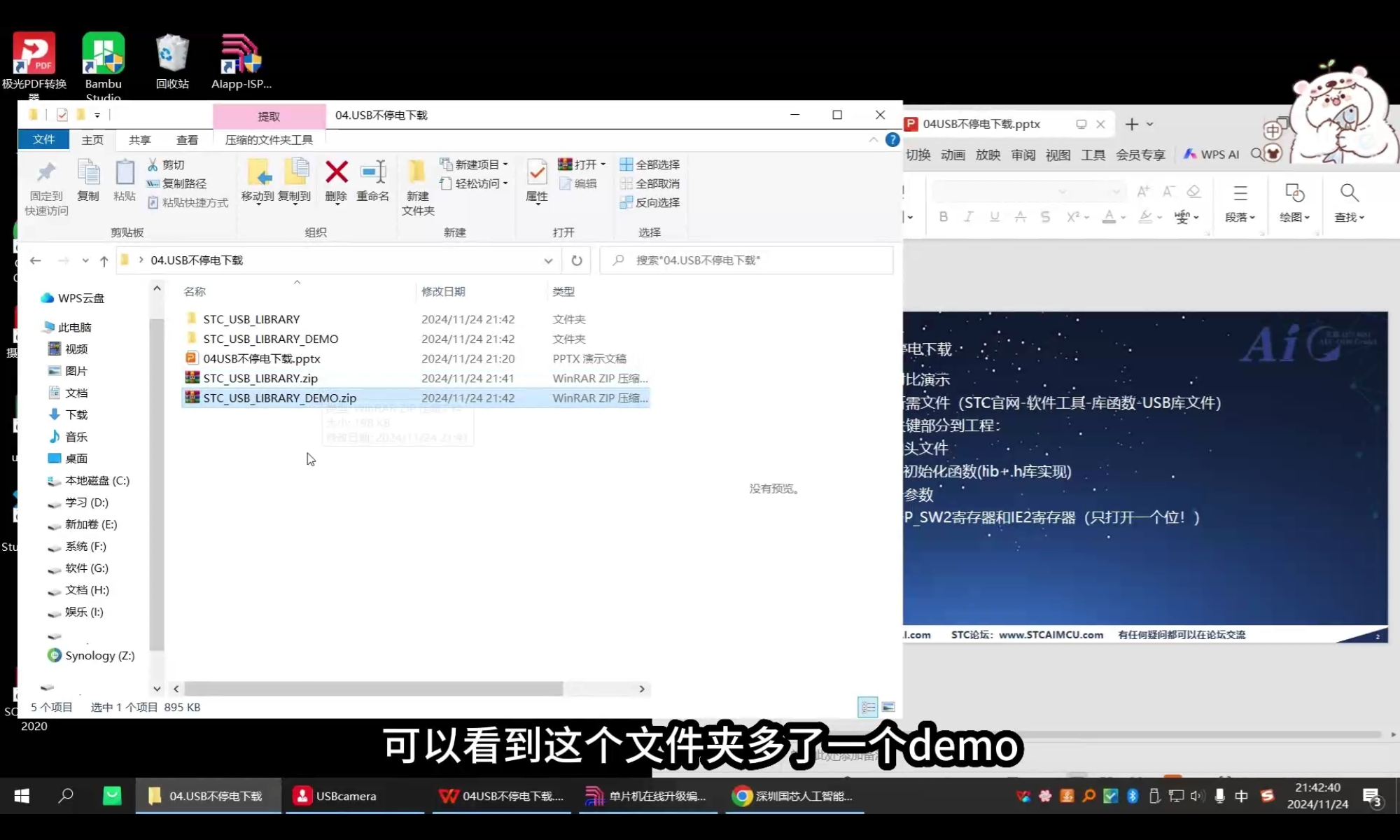

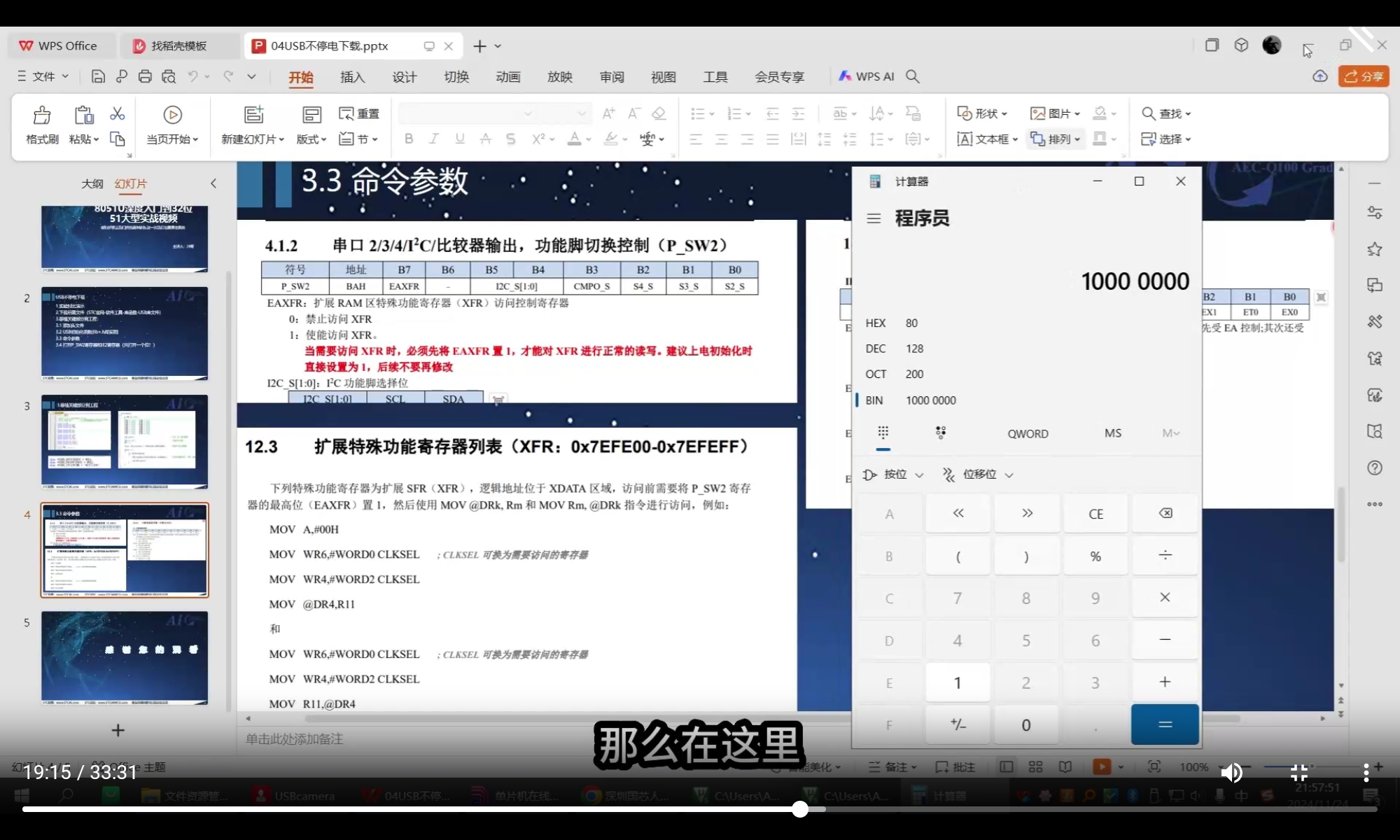

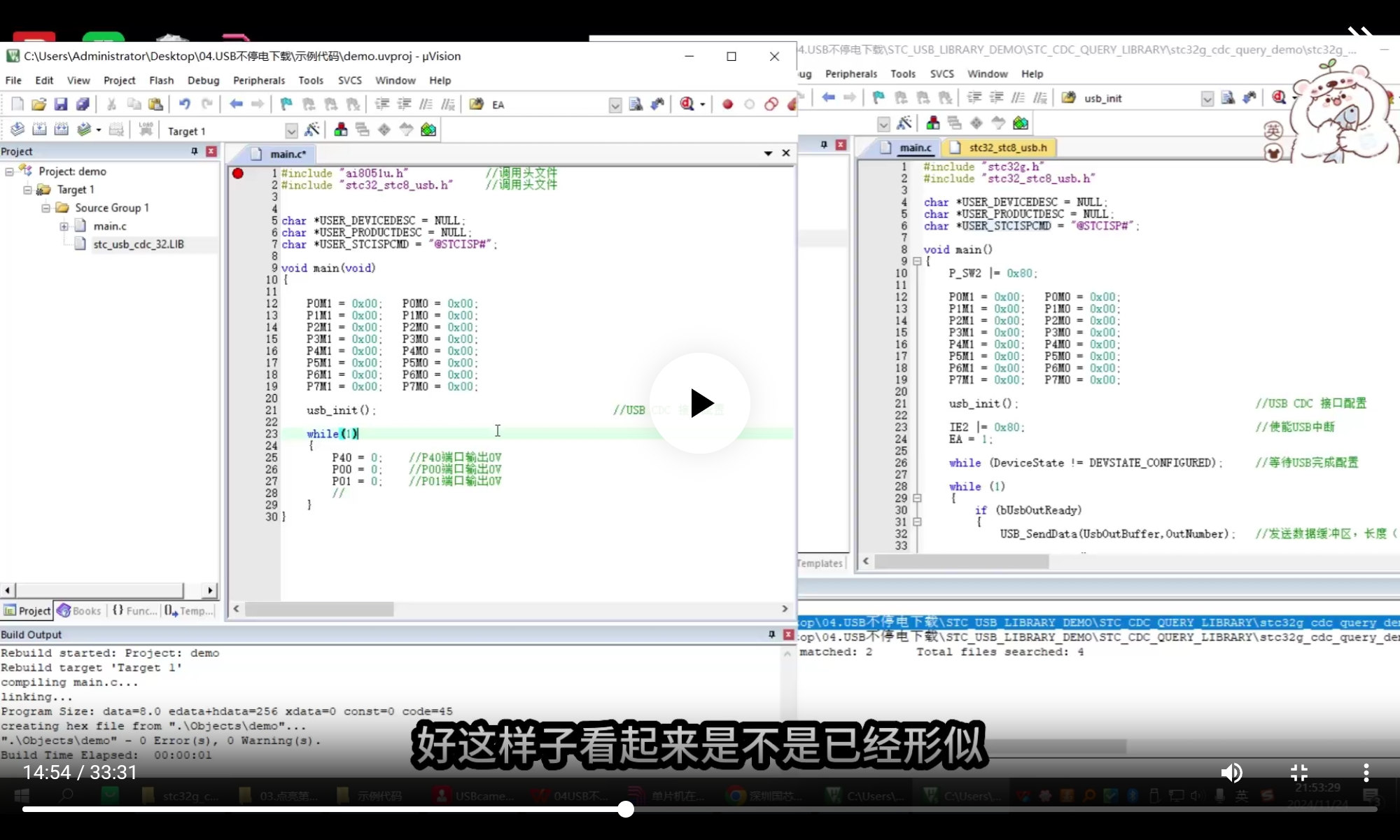

观看视频的实验演示了解到，通过学习本集的USB不停电下载，可以让原本需要按动按键才能进入USB writer下载效果， 变成不需要按动按键就可以进入USB writer下载的效果；也在本集中通过STC官网（www.STCAI.com）把所需要的USB 库文件下载出来；我也在本集中学习到如何全局搜索把amin文件中的函数跳转到库文件中，在库文件中找到自己的所需的 函数，在复制函数的结构，运用到main文件中，如下图；我也通过视频了解到一些命令参数的运用，如下图。
