MCU芯片IO用交流电直接电阻分压之后检测高低电平可以吗

Wd***

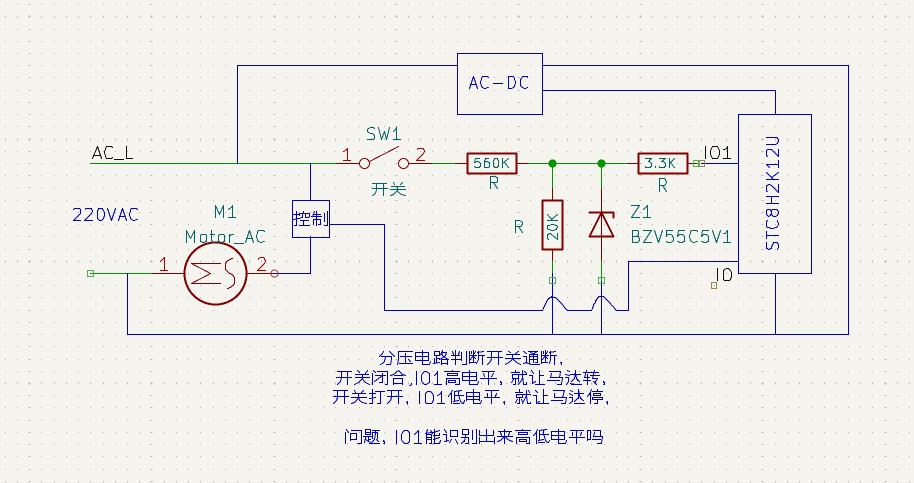

关于 MCU 芯片IO，用交流电直接用电阻分压之后检测高低电平可以吗？如图

国芯人***

关于STC芯片IO口是否可以直接通过电阻分压检测交流电的高低电平，需要从电路设计和芯片特性两个方面进行分析。

首先，STC系列单片机的IO口通常为数字输入/输出引脚，其设计用于处理直流逻辑电平（如0V或VCC）。这些IO口对电压范围有严格要求，一般允许输入电压在0V至VCC之间。若直接接入交流电，可能会导致以下问题：

1. 电压超出工作范围：交流电的峰值可能远高于STC芯片的供电电压（如5V或3.3V），可能导致IO口损坏或误触发。

2. 信号不稳定：交流电的波形是周期性变化的，而IO口只能识别高、低两种状态。若未经过整流或滤波处理，直接分压后的信号将无法稳定反映交流电的“高低”状态。

3. 噪声干扰：交流电中可能存在高频噪声，容易干扰IO口的正常判断，造成误读或系统不稳定。

因此，不建议直接使用电阻分压的方式检测交流电的高低电平。若需检测交流电，应采用以下方法：
整流与滤波：将交流电整流为脉动直流，并通过电容滤波后，再进行分压处理，使其符合IO口的电压范围。
使用运算放大器或比较器：通过比较器将交流信号转换为方波，再送入IO口进行检测。
隔离与保护：若交流电电压较高，建议使用光耦或隔离变压器进行电气隔离，以保护MCU免受高压冲击。

综上所述，直接用电阻分压检测交流电的高低电平在技术上不可行，且存在较大风险。建议根据实际需求选择合适的检测方案，确保系统的安全性和稳定性。

[本文内容由国芯人工智能辅助生成，仅供参考]

Debu***

保证IO电压不超过VCC、GND范围即可，VCC电压1.9~5.5V

Wd***

Debu*** 发表于 2025-8-27 18:22
保证IO电压不超过VCC、GND范围即可，VCC电压1.9~5.5V

主要是不整流，直接分压测，HT的芯片这样做是可以的，STC没用过，不确定行不行，如果不行加个二极管应该也可以了吧，

Debu***

Wd*** 发表于 2025-8-27 19:26
主要是不整流，直接分压测，HT的芯片这样做是可以的，STC没用过，不确定行不行，如果不行加个二极管应该 ...

理论上是可以的，用5.1V稳压管，正向限制在5.1V，反向限制在一个PN结压降

Wd***

Debu*** 发表于 2025-8-28 00:00
理论上是可以的，用5.1V稳压管，正向限制在5.1V，反向限制在一个PN结压降

先打个板试试

神***

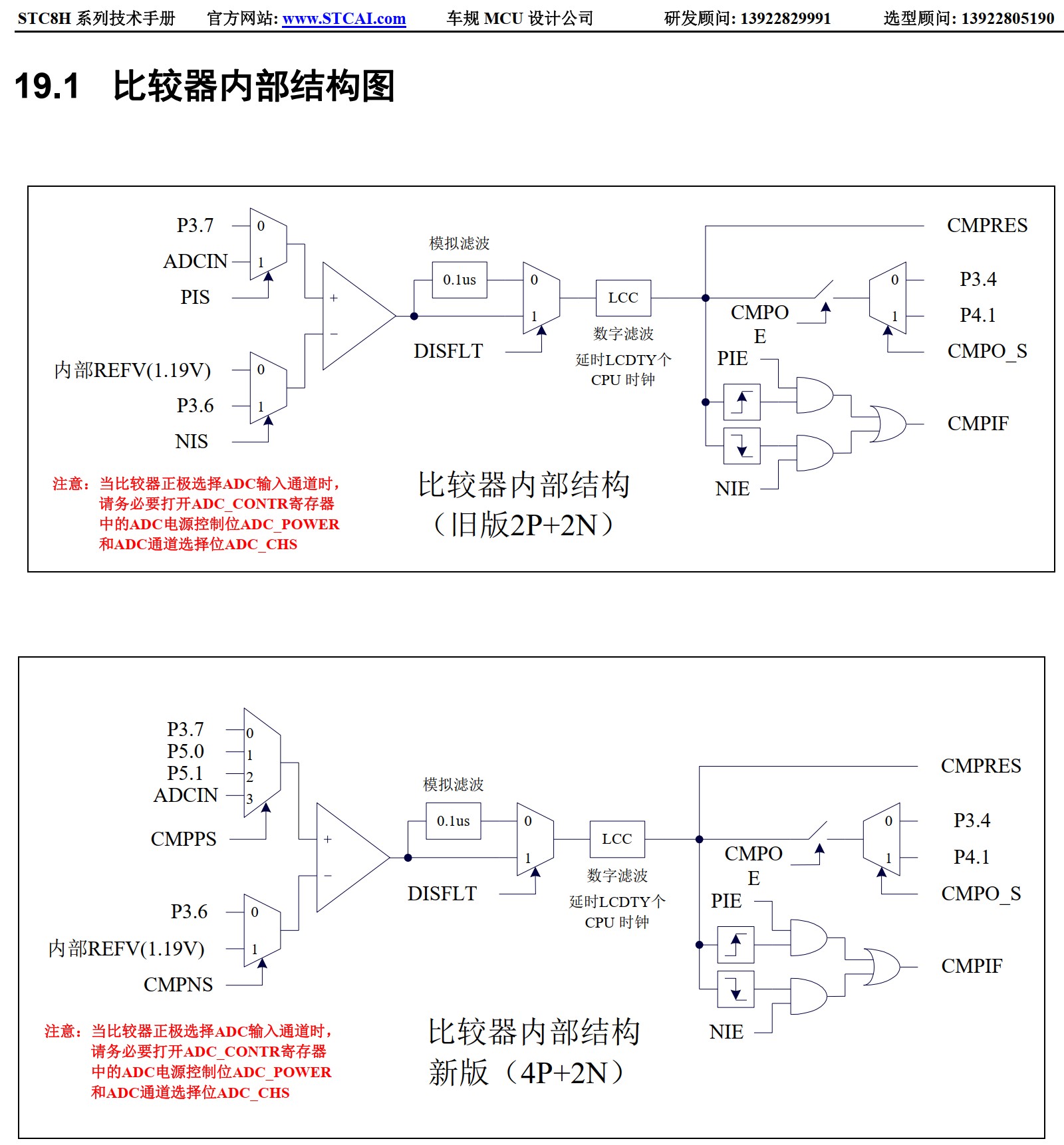

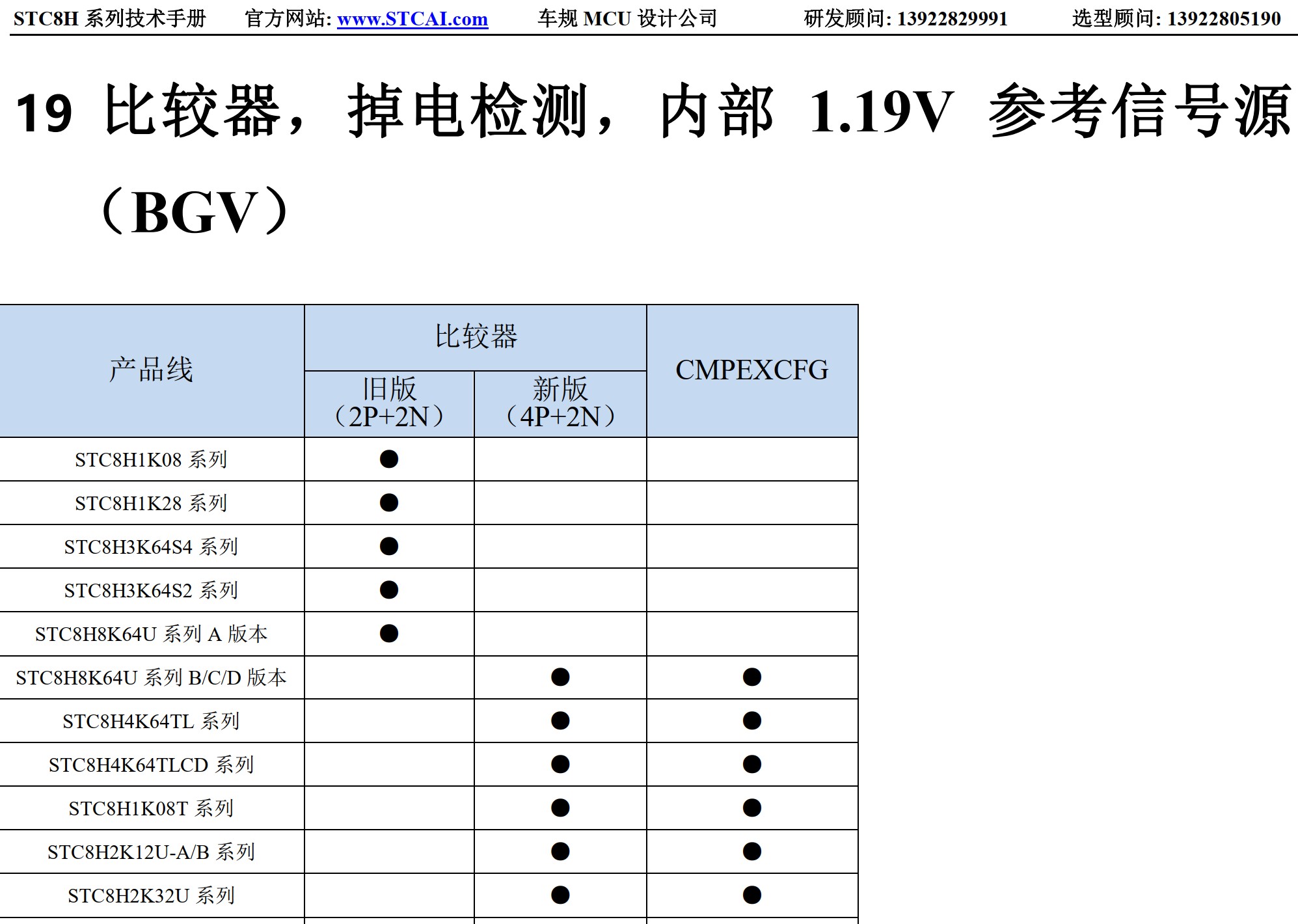

用比较器
