15W408AS AD采集数据波动大

Prin***

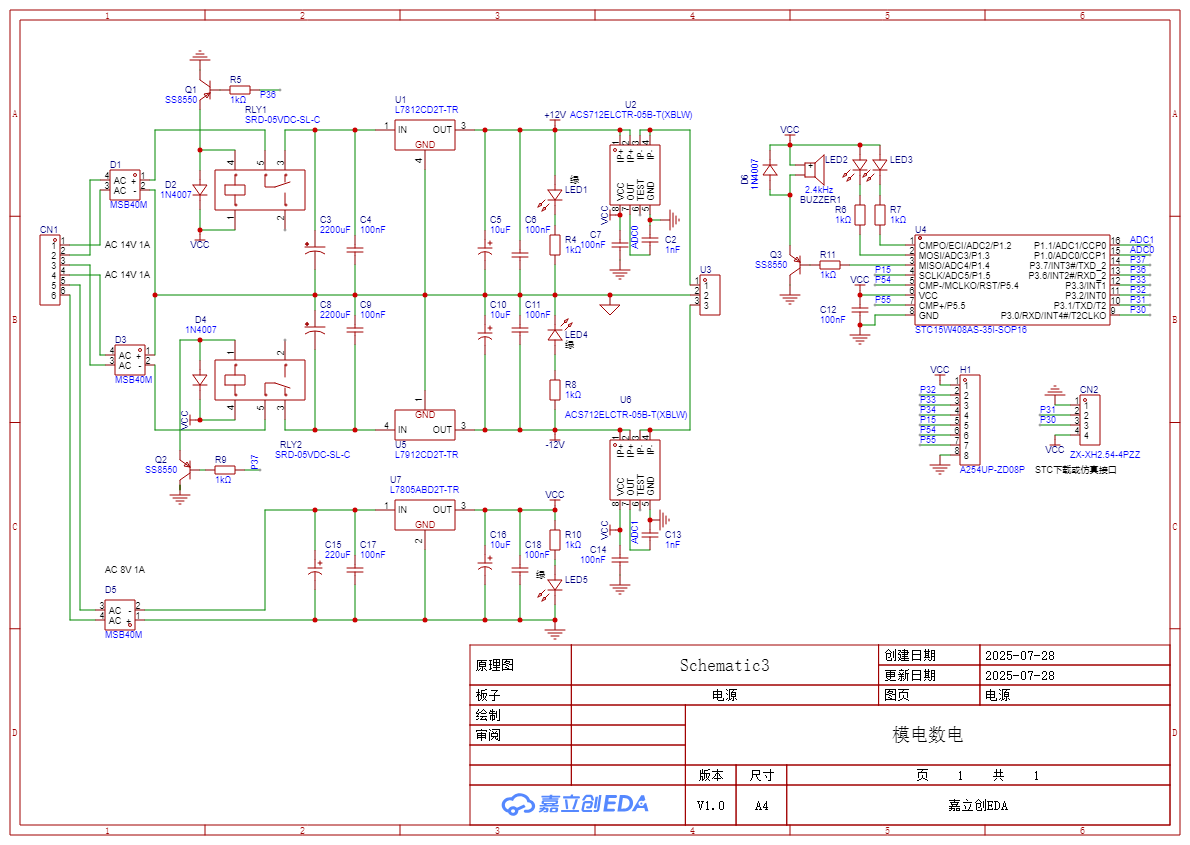

一个简单的AD采集，用ACS712ELCTR-05B-T(XBLW)检测电路电流情况，但结果很打脸，ADC数据波动很大，电路中AD端忘了串电阻，后面加上了，效果也不行。最近用STC单片机做了两个小项目，原本觉得很简单，实际很难受了，串口调试工具也是，有时候会连不上，需要断电重启才有用。

串口调试信息如下：

[15:50:26.718]接收←串口初始化成功
                    ADC_12V_Value: 771

[15:50:27.759]接收←ADC_12V_Value: 769

[15:50:28.769]接收←ADC_12V_Value: 515

[15:50:29.802]接收←ADC_12V_Value: 768

[15:50:30.824]接收←ADC_12V_Value: 2

[15:50:31.836]接收←ADC_12V_Value: 771

[15:50:32.861]接收←ADC_12V_Value: 769

[15:50:33.873]接收←ADC_12V_Value: 1

[15:50:34.899]接收←ADC_12V_Value: 1

[15:50:35.923]接收←ADC_12V_Value: 770

[15:50:36.931]接收←ADC_12V_Value: 771

[15:50:37.952]接收←ADC_12V_Value: 770

[15:50:38.982]接收←ADC_12V_Value: 771

[15:50:40.005]接收←ADC_12V_Value: 515

[15:50:41.014]接收←ADC_12V_Value: 771

[15:50:42.042]接收←ADC_12V_Value: 771

[15:50:43.065]接收←ADC_12V_Value: 771

[15:50:44.077]接收←ADC_12V_Value: 771

[15:50:45.106]接收←ADC_12V_Value: 771

[15:50:46.130]接收←ADC_12V_Value: 771

[15:50:47.137]接收←ADC_12V_Value: 771

[15:50:48.161]接收←ADC_12V_Value: 771

[15:50:49.186]接收←ADC_12V_Value: 771

[15:50:50.208]接收←ADC_12V_Value: 771

[15:50:51.220]接收←ADC_12V_Value: 2

[15:50:52.245]接收←ADC_12V_Value: 770

[15:50:53.269]接收←ADC_12V_Value: 2

[15:50:54.279]接收←ADC_12V_Value: 768

[15:50:55.305]接收←ADC_12V_Value: 1

[15:50:56.331]接收←ADC_12V_Value: 771

[15:50:57.341]接收←ADC_12V_Value: 770

[15:50:58.358]接收←ADC_12V_Value: 1

[15:50:59.385]接收←ADC_12V_Value: 771

[15:51:00.407]接收←ADC_12V_Value: 1

[15:51:01.415]接收←ADC_12V_Value: 771

[15:51:02.442]接收←ADC_12V_Value: 515

[15:51:03.467]接收←ADC_12V_Value: 771

[15:51:04.490]接收←ADC_12V_Value: 769

[15:51:05.502]接收←ADC_12V_Value: 1

[15:51:06.527]接收←ADC_12V_Value: 771

[15:51:07.553]接收←ADC_12V_Value: 1

[15:51:08.563]接收←ADC_12V_Value: 770

[15:51:09.589]接收←ADC_12V_Value: 2

[15:51:10.596]接收←ADC_12V_Value: 2

[15:51:11.621]接收←ADC_12V_Value: 1

[15:51:12.645]接收←ADC_12V_Value: 1

[15:51:13.655]接收←ADC_12V_Value: 2

[15:51:14.680]接收←ADC_12V_Value: 515

[15:51:15.694]接收←ADC_12V_Value: 2

[15:51:16.713]接收←ADC_12V_Value: 771

[15:51:17.740]接收←ADC_12V_Value: 3

[15:51:18.760]接收←ADC_12V_Value: 771

[15:51:19.774]接收←ADC_12V_Value: 771

[15:51:20.795]接收←ADC_12V_Value: 771

[15:51:21.823]接收←ADC_12V_Value: 771

[15:51:22.831]接收←ADC_12V_Value: 3

[15:51:28.952]接收←ADC_12V_Value: 771

[15:51:29.981]接收←ADC_12V_Value: 770

[15:51:30.995]接收←ADC_12V_Value: 771


下面是代码，简单的AD数据采集程序：

#include <stc15.h>
#include <stdio.h>
#include <intrins.h>
// 引脚定义
sbit ADC_12V = P1 ^ 0;
sbit ADC_12V_NEG = P1 ^ 1;
sbit JDQ_12V = P3 ^ 6;
sbit JDQ_12V_NEG = P3 ^ 7;
sbit FMQ = P1 ^ 4;
sbit LED_12V = P1 ^ 3;
sbit LED_12V_NEG = P1 ^ 2;
//定义一些AD采集常量
#define ADC_POWER   0x80            //ADC电源控制位
#define ADC_FLAG    0x10            //ADC完成标志
#define ADC_START   0x08            //ADC起始控制位
#define ADC_SPEEDLL 0x00            //540个时钟
#define ADC_SPEEDL  0x20            //360个时钟
#define ADC_SPEEDH  0x40            //180个时钟
#define ADC_SPEEDHH 0x60            //90个时钟
/************************** */
// printf重定向到串口
char putchar(char c)
{
    SBUF = c;
    while (!TI)
        ;
    TI = 0;
    return c;
}
void UART1_Init(void)
{
    SCON = 0x50;  // 8位数据,可变波特率
    AUXR |= 0x01; // 串口1选择定时器2为波特率发生器
    AUXR |= 0x04; // 定时器时钟1T模式
    T2L = 0xE0;   // 设置定时初始值
    T2H = 0xFE;   // 设置定时初始值
    AUXR |= 0x10; // 定时器2开始计时
}


/************************** */
void Delay(unsigned int n)
{
    unsigned int x;

    while (n--)
    {
        x = 5000;
        while (x--);
    }
}
void Delay1000us(void)  //@11.0592MHz
{
    unsigned char data i, j;

    _nop_();
    _nop_();
    _nop_();
    i = 11;
    j = 190;
    do
    {
        while (--j);
    } while (--i);
}

void Delay1000ms(void)  //@11.0592MHz
{
    unsigned char data i, j, k;

    _nop_();
    _nop_();
    i = 43;
    j = 6;
    k = 203;
    do
    {
        do
        {
            while (--k);
        } while (--j);
    } while (--i);
}


/************************** */
unsigned int GetADCResult(unsigned char ch)
{
    unsigned int adc_value;
    ADC_CONTR = ADC_POWER | ADC_SPEEDLL | ch | ADC_START;
    _nop_();                        //等待4个NOP
    _nop_();
    _nop_();
    _nop_();
    while (!(ADC_CONTR & ADC_FLAG));//等待ADC转换完成
    ADC_CONTR &= ~ADC_FLAG;         //Close ADC

    adc_value = ( (ADC_RES & 0x03) << 8 ) | ADC_RESL;// 组合10位结果

    return adc_value;                 //返回ADC结果
}

/**************************** */
// IO初始化
void IO_Init(void)
{
    // 设置P1.0 P1.1为模拟输入
    P1ASF = 0X03; // P1.0和P1.1设置为模拟功能
    // 设置P36P37为推挽输出，P3口其他不改变
    P3M0 = 0xC0; // P3.6、P3.7设置为推挽输出
    P3M1 = 0x00; // P3.6、P3.7设置为推挽输出
    // 设置P1.2、P1.3、P1.4为推挽输出（故障灯和蜂鸣器）
    P1M0 = 0x1C; // P1.2、P1.3、P1.4设置为推挽输出
    P1M1 = 0x00; // P1.2、P1.3、P1.4设置为推挽输出

    JDQ_12V = 1;
    JDQ_12V_NEG = 1;
    FMQ = 1;
    LED_12V = 1;
    LED_12V_NEG = 1;
    //初始化AD
    ADC_RES = 0;                    //清除结果寄存器
    ADC_CONTR = ADC_POWER | ADC_SPEEDLL;
    Delay(2);
}
// 主函数示例（初始化+发送测试）
void main(void)
{
    IO_Init();
    UART1_Init(); // 初始化串口1
    printf("串口初始化成功\r\n");

    while (1)
    {
    //打印P1.0 P1.1的AD值
    printf("ADC_12V_Value: %u\r\n", GetADCResult(0));
   // printf("ADC_12V_NEG_Value: %u\r\n", GetADCResult(1));
    Delay1000ms();
    }
}

国芯人***

尊敬的用户，您好！

感谢您对国芯人工智能的关注与支持。针对您在使用STC15W408AS单片机进行AD采集时遇到的数据波动问题，以及串口通信不稳定的现象，我们进行了详细分析，并结合实际应用经验为您提供以下专业建议和解决方案。

首先，关于ADC数据波动较大的问题：

1. 电路设计方面
   您提到在AD采集端未串联电阻，后虽已添加，但效果不佳。这可能涉及以下几个方面：
信号源阻抗匹配：ACS712ELCTR-05B-T传感器输出为电压信号，其输出阻抗较低，但若与ADC输入阻抗不匹配，可能导致采样误差。建议在ADC输入端增加一个适当的RC低通滤波器（如10kΩ电阻+0.1μF电容），以抑制高频噪声。
电源稳定性：ADC采集结果受供电电压影响较大，建议采用独立的稳压电源或在ADC参考电压（Vref）端并联大容量电容（如10μF电解电容）以提高稳定性。
接地方式：确保ADC与传感器共地，避免地线环路引入干扰。可尝试将模拟地与数字地分开处理，再通过一点连接。

2. 软件配置方面
采样率与转换时间：STC15W408AS的ADC支持多种采样模式，建议根据实际需求选择合适的采样率。过高的采样率可能导致采样窗口过短，无法准确捕捉真实信号。
多次采样平均：在软件中对ADC数据进行多次采样后取平均值，可以有效降低随机噪声带来的波动。例如，每次读取16次ADC值，取其平均值作为最终结果。
ADC校准：部分STC系列MCU支持内部ADC校准功能，建议查阅数据手册并启用相关校准程序，以提升采集精度。

3. 外部干扰因素
电磁干扰（EMI）：若系统工作环境存在强电磁场，可能会对ADC采集造成干扰。建议对敏感电路进行屏蔽处理，或在PCB布局上优化布线，减少信号回路面积。
温度漂移：ACS712ELCTR-05B-T具有一定的温度漂移特性，建议在软件中加入温度补偿算法，或在稳定环境下进行校准。

其次，关于串口通信不稳定的问题：

1. 硬件连接检查
确保USB转TTL模块与单片机之间的TXD、RXD、GND引脚正确连接，无虚接或短路现象。
使用示波器检测串口信号是否正常，观察是否存在波形失真或噪声干扰。

2. 波特率设置一致性
确认单片机与调试工具的波特率设置一致（如9600、115200等），且未因时钟源误差导致误码。
若使用内部RC振荡器，建议改用外部晶振以提高时钟精度。

3. 软件逻辑优化
在串口接收过程中，建议使用缓冲区机制，防止因数据溢出导致丢包或解析错误。
对于异常数据（如突然出现的“2”、“1”等异常值），可增加校验逻辑，判断数据有效性后再进行处理。

综上所述，ADC数据波动和串口通信不稳定问题通常由多方面因素共同作用所致。建议您从电路设计、软件配置和外部环境三方面逐一排查，并结合实际测试数据进行调整优化。

如您有进一步的技术问题或需要更详细的调试指导，欢迎随时联系国芯人工智能技术团队，我们将竭诚为您服务。

祝您项目顺利，技术进步！

[本文内容由国芯人工智能辅助生成，仅供参考]

Prin***

10K电阻+0.1uf电容组合，IO配置如下更改，继电器，蜂鸣器这些都没有吸合，万用表测量数据很稳定，但串口数据如下：

[17:29:04.843]接收←串口初始化成功
                    ADC_12V_Value: 1

[17:29:05.881]接收←ADC_12V_Value: 257

[17:29:06.907]接收←ADC_12V_Value: 256

[17:29:07.924]接收←ADC_12V_Value: 1

[17:29:08.949]接收←ADC_12V_Value: 257

[17:29:09.972]接收←ADC_12V_Value: 1

[17:29:10.979]接收←ADC_12V_Value: 769

[17:29:12.004]接收←ADC_12V_Value: 2

[17:29:13.030]接收←ADC_12V_Value: 257

[17:29:14.038]接收←ADC_12V_Value: 1

[17:29:15.060]接收←ADC_12V_Value: 515

[17:29:16.076]接收←ADC_12V_Value: 3

[17:29:17.109]接收←ADC_12V_Value: 3

[17:29:18.118]接收←ADC_12V_Value: 771

[17:29:19.137]接收←ADC_12V_Value: 2

[17:29:20.165]接收←ADC_12V_Value: 1

[17:29:21.184]接收←ADC_12V_Value: 256

[17:29:22.200]接收←ADC_12V_Value: 257

[17:29:23.226]接收←ADC_12V_Value: 3

[17:29:24.236]接收←ADC_12V_Value: 258

[17:29:25.262]接收←ADC_12V_Value: 3


void IO_Init(void)
{

    // 设置P36P37为推挽输出，P3口其他不改变
    P3M0 = 0xC0; // P3.6、P3.7设置为推挽输出
    P3M1 = 0x00; // P3.6、P3.7设置为推挽输出
    // 设置P1.2、P1.3、P1.4为推挽输出（故障灯和蜂鸣器）
    P1M0 = 0x1C; // P1.2、P1.3、P1.4设置为推挽输出
    P1M1 = 0x03; // P1.2、P1.3、P1.4设置为推挽输出
// 设置P1.0 P1.1为模拟输入
    P1ASF = 0X03; // P1.0和P1.1设置为模拟功能

    JDQ_12V = 1;
    JDQ_12V_NEG = 1;
    FMQ = 1;
    LED_12V = 1;
    LED_12V_NEG = 1;
    //初始化AD
    ADC_RES = 0;                    //清除结果寄存器
    ADC_CONTR = ADC_POWER | ADC_SPEEDLL;
    Delay(2);
}

梁***

1、先示波器看看单片机电源是否纹波大，纹波越小越好，ADC是以VCC为参考的。
2、先不接ACS712的输出，改接VCC-R1-R2-GND经过电阻分压给ADC，比如1K+1K分压到ADC输入，输入对地接10~100nF电容，测试结果看看。

STC15W408AS的10位ADC还是比较稳定的，就是在512读数那里有几个字的误差。

vb2***

adc并地试试，之前我也是跳

vb2***

不对，是adc引脚并联个电容到地，，0，1uf就行

Prin***

vb2*** 发表于 2025-8-26 18:25
不对，是adc引脚并联个电容到地，，0，1uf就行

不用串电阻吗，我试试

Prin***

梁*** 发表于 2025-8-26 18:04
1、先示波器看看单片机电源是否纹波大，纹波越小越好，ADC是以VCC为参考的。
2、先不接ACS712的输出，改接V ...

是啊，之前也没有遇到这种事情，郁闷了

vb2***

Prin*** 发表于 2025-8-26 19:02
不用串电阻吗，我试试

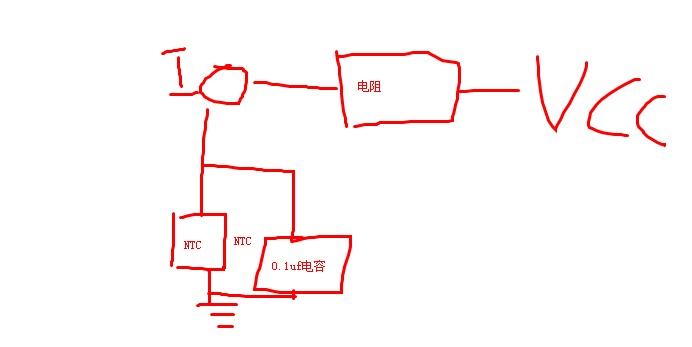

ADC那个引脚这样,,参考ai8051试验箱那个电路,

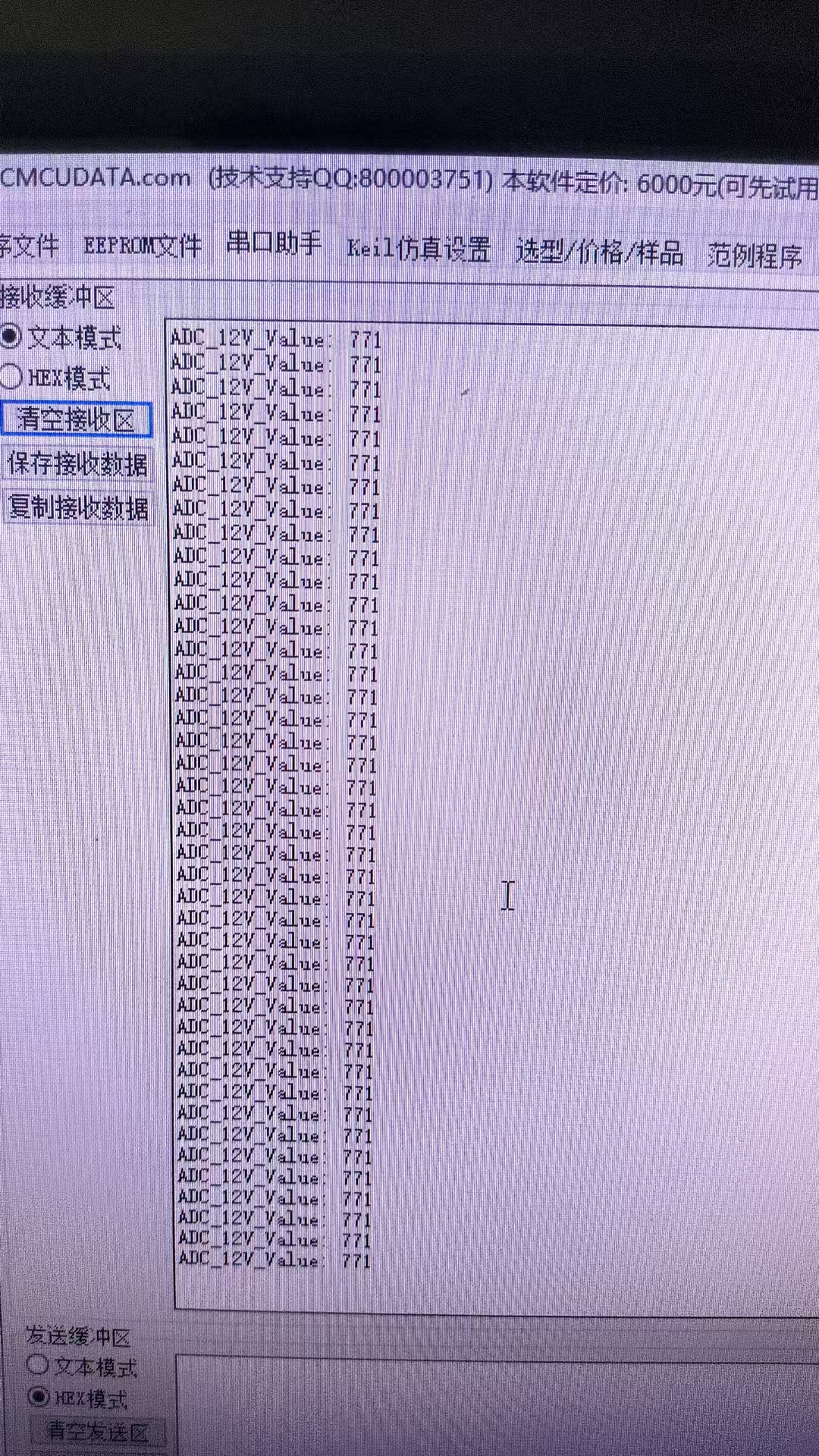

Prin***

把ACS712ELCTR-05B-T(XBLW)去掉后，单片机ADC接入5V后，数据很稳，这个苾片怎么会对单片机产生这么大的影响
