8g2k64s4 增强型PWM上电初始化正常，程序中初始化无PWM输出 | 已解决

137679***

下面是初始化代码：
使用的是P1.3-P1.6四个IO：

        EAXSFR();
//        PWM1FDCR = 0; //clear fault REG
//        P1M0 = 0x00;
//  P1M1 |= 0x78;
        PWMSET = 0x02;  //EN PWM1
        PWM13T1H = 0;                                                                // P1.3 out 0
        PWM13T1L = 0;
        PWM13T2H = 0;
        PWM13T2L = 0;

        PWM14T2H = 0;                                                                // P1.4 out 1
        PWM14T2L = 0;
        PWM14T1H = (PID.PWM_Value-1)/256 ;
        PWM14T1L = (PID.PWM_Value-1)%256;

        PWM13CR= 0x84;                        //PWM13 default 1
        PWM14CR= 0x80;                        //PWM14 default 0

        PWM15T1H = 0;                                                                // P1.5 out 0
        PWM15T1L = 0;
        PWM15T2H = 0;
        PWM15T2L = 0;

        PWM16T2H = 0;                                                                // P1.6 out 1
        PWM16T2L = 0;
        PWM16T1H = (PID.PWM_Value-1)/256 ;
        PWM16T1L = (PID.PWM_Value-1)%256;

        PWM1CH = (PID.PWM_Value-1) / 256;                                // PWM1
        PWM1CL = (PID.PWM_Value-1) % 256;                                //

        PWM1CKS = 0x00;                                                        // PWM1 source system  F/1/PWM1 = 40k
        PWM15CR= 0x84;                        //PWM13 default 1
        PWM16CR= 0x80;                        //PWM14 default 0

        PWMCFG01 |=  0x50;        //EN PWM1 IT  //当我把该行设置PWMCFG01 |=  0x40;暂时不开启计数，后面通过串口使能，那么PWM输出异常

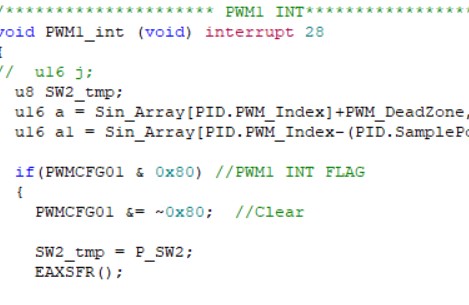

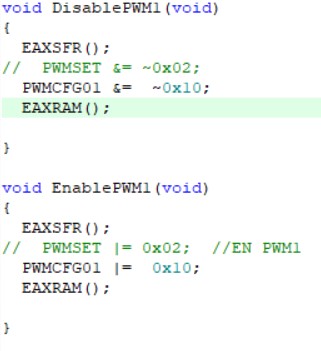

有没有大佬能帮忙看看，使能和中断函数在附件图片。

137679***

已经确认到问题点了，程序中有个数组，指到了溢出位置，
可能导致地址访问异常，修改掉后可以正常使能失能。

和初始化寄存器配置没有关联，但是怎么导致PWM出问题的不清楚。
感谢大家。

国芯人***

根据您提供的初始化代码及描述，STC8G2K64S4 的增强型 PWM 在上电后初始化正常，但在程序中未输出 PWM 信号。以下是对该问题的分析与建议：

首先，检查 PWM 模块使能配置是否正确。代码中设置了 PWMSET = 0x02;，该寄存器用于启用 PWM1 模块，但需确认该值是否符合芯片手册中对 PWMSET 寄存器的定义。若配置不正确，可能导致 PWM 模块未被激活。

其次，检查 P1 端口的模式配置。代码中注释掉的 P1M0 = 0x00; 和 P1M1 |= 0x78; 表示将 P13-P16 设置为推挽输出模式。若这些配置未被正确执行，可能导致 IO 引脚未被配置为 PWM 输出功能，从而无法输出信号。

接下来，检查 PWM 各个寄存器的配置是否合理。例如，PWM13CR 和 PWM14CR 用于设置 PWM13 和 PWM14 的输出极性及模式，应确保其配置符合预期。此外，PWM1CH 和 PWM1CL 用于设置 PWM1 的周期，需确认其值是否在有效范围内，并且与 PIDPWMValue 的计算逻辑一致。

最后，建议在初始化完成后添加延时函数，以确保所有寄存器配置已生效。同时，可使用示波器或逻辑分析仪检测目标引脚的信号，以进一步排查问题所在。

综上所述，建议逐一检查 PWM 模块使能、IO 配置、寄存器设置及信号输出，以确定具体原因并进行相应调整。

[本文内容由国芯人工智能辅助生成，仅供参考]

137679***

1.设置普通IO，和推挽模式，都不影响PWM的输出。
2.这些没法解释为什么上电初始化正常，但是通过串口使能之后，PWM就没输出了。

神***

在这个程序的基础上修改

137679***

就是参考这个写的。

如果PWM1中断标志位不清除，会不会有影响？

乘风***

扩展寄存器访问使能“EAXSFR”开启后就不要再关闭“EAXRAM”了。
把所有关闭扩展寄存器访问使能的“EAXRAM”都删掉。
“EAXSFR”在程序初始化前开启一次就可以，之后也不需要再启动。
排查程序其他地方是否有操作“P_SW2”寄存器时误关闭扩展寄存器访问使能。

137679***

好的，访问16位地址才需要开启EAXSFR对吧

梁***

请下载测试“01-45路15位增强型PWM-非中断更新PWM-C语言”
增强型15位PWM相关程序-STC8G2K64S2-S4系列.rar (402.22 KB, 下载次数: 156)

2025-8-26 15:54 上传

点击文件名下载附件

王***

137679*** 发表于 2025-8-26 15:29
就是参考这个写的。

如果PWM1中断标志位不清除，会不会有影响？

这里在操作了PWMCFG01后才打开的XFR操作使能
建议程序中不要使用EAXRAM();
打开一次后就不要关闭了，EAXRAM是给外扩RAM时，与XFR冲突的时候用的，正常使用情况一直打开就行了
不然XFR部分没法操作

梁***

王*** 发表于 2025-8-26 16:40
这里在操作了PWMCFG01后才打开的XFR操作使能
建议程序中不要使用EAXRAM();
打开一次后就不要关闭了，EA ...

P_SW2可以不用保存和恢复，中断里可以去掉P_SW2的操作。
