学习第1集序言

李***

学习第1集序言

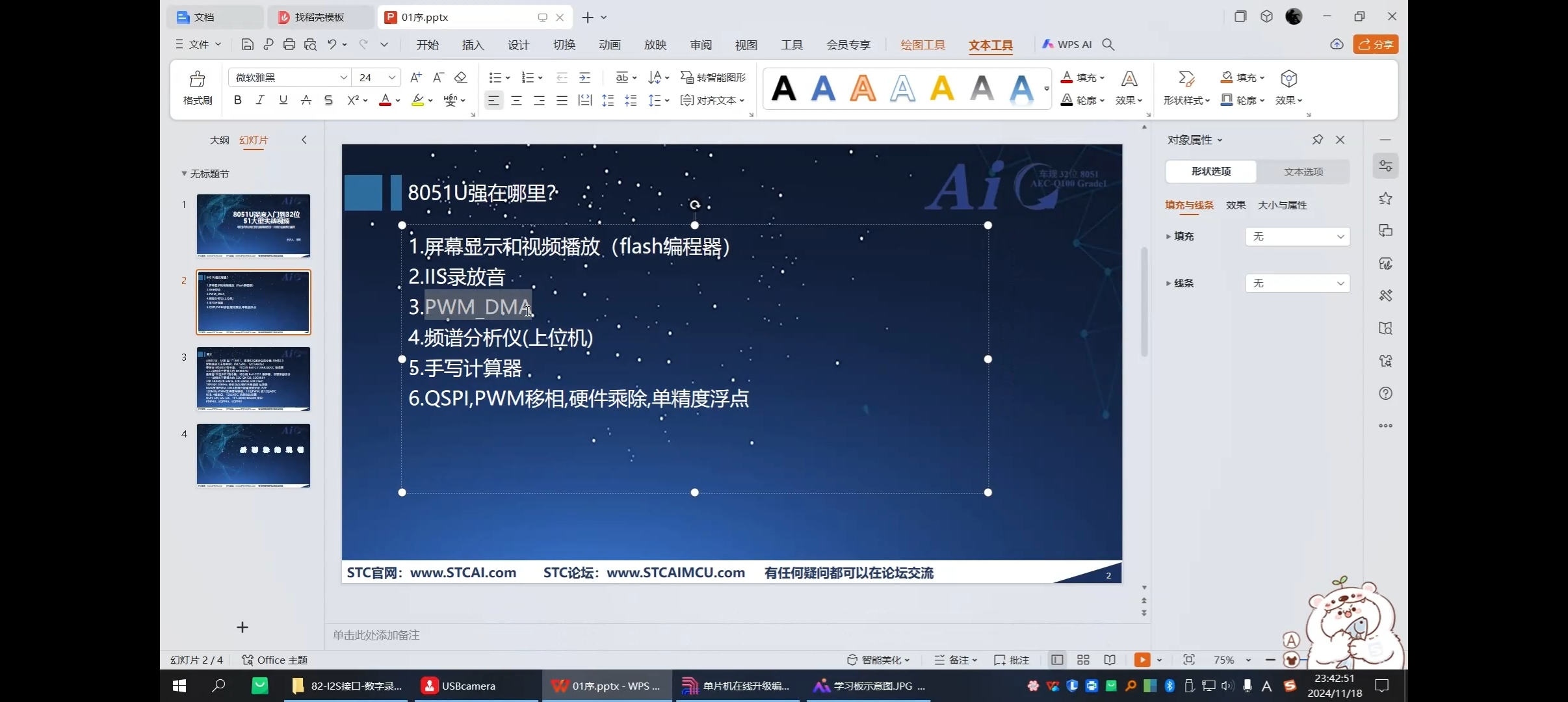

8051U强在哪里?
1.屏幕显示和视频播放(flash编程器)
2.IS录放音
3.PWM DMA
4.频谱分析仪(上位机)
5.手写计算器
6.QSPI,PWM移相,硬件乘除,单精度浮点
为什么选择8051?
作为全球销量超10亿片的经典架构，8051不仅是嵌入式开发的“启蒙教材”，更是理解计算学习ARM、STM32等高级平台奠定坚实基础。
本课程突破的难点
·硬件层面:解剖8051核心模块(CPU时序、存储器分配、IO口工作模式)
“.软件层面:从汇编语言到C语言的编程过渡，掌握延时、中断、定时器等关键功能·
实践层面:通过LED流水灯、数码管显示、矩阵键盘等经典案例，建立“硬件-代码
学习建议
1.动手优先:每节课后完成1个硬件实验，用万用表/示波器验证理论;
2.代码迭代:从“点亮一个LED”开始，逐步增加功能模块(如加入按键控制);
3.问题溯源:遇到程序跑飞时，用仿真器单步调试，定位是硬件接触不良还是软件逻
课程目标
通过本系列学习:
·独立搭建51单片机最小系统;
.编写并调试基于寄存器操作的汇编程序;●使用Keil C51开发环境完成C语言项目开发;
·设计简单的智能控制终端(如温度报警器、智能小车)。
学习心得:
这堂序言课远不止是一个简单的开场，它是一次成功的“思想动员” 。它为我指明了方向，点燃了热情，并让我以正确的心态开启这段充满挑战与乐趣的单片机学习之旅。我已经准备好工具，满怀好奇，准备正式踏入嵌入式世界的大门了。

32位80***

推荐优先看的 printf_usb("Hello World !\r\n")及usb不停电下载, 演示视频链接

李***

学习第二集 硬件及工具介绍

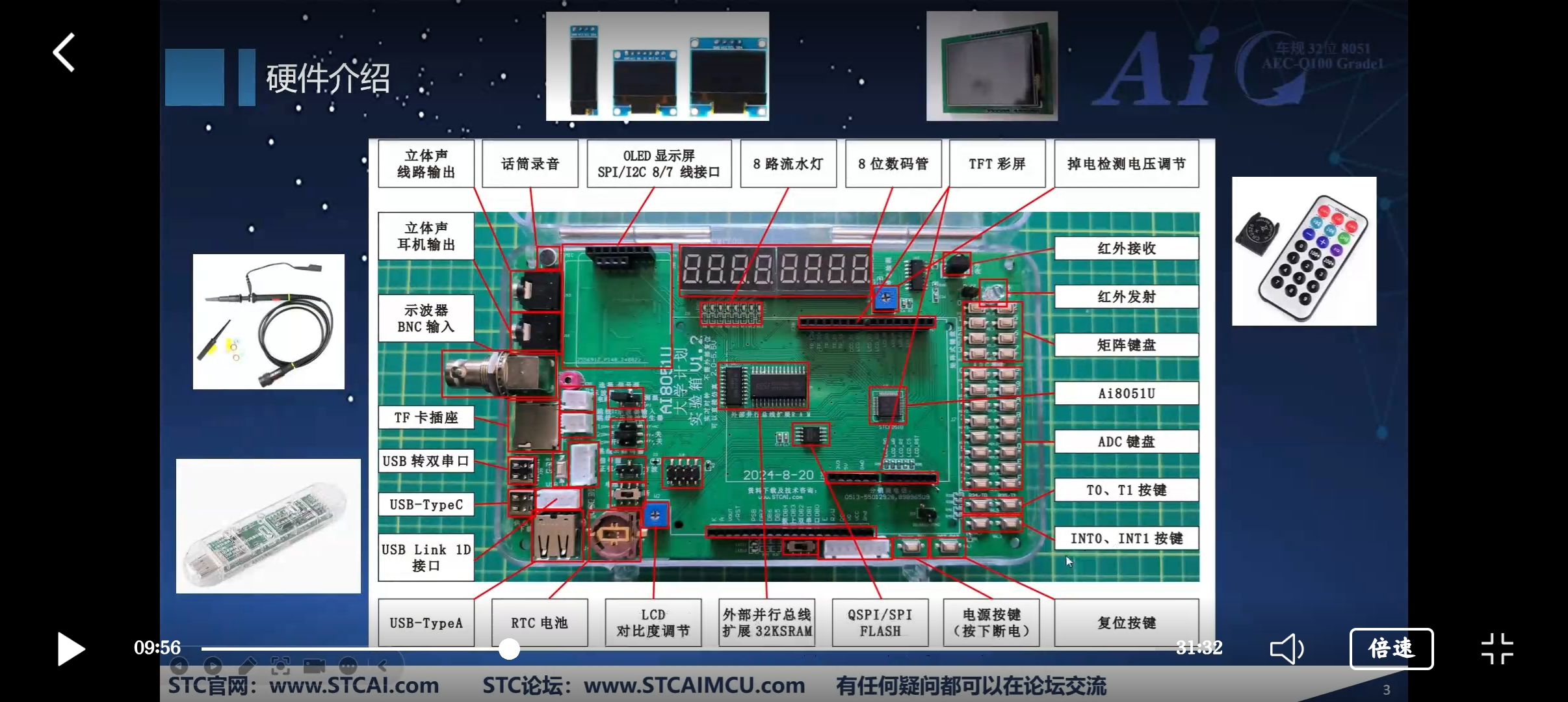

1. 核心硬件：AI8051开发板详解
主控芯片：通常为STC8系列STC8H8K64U），支持1T模式，内置高精度IRC时钟、大容量Flash和SRAM。
· 基础外设：
  · GPIO口：支持多种模式（准双向、推挽、高阻输入），驱动能力强。
  · 电源电路：USB-TypeC供电设计，集成稳压芯片（如AMS1117）。
  · 调试接口：UART转USB芯片（如CH340）实现一键下载和串口通信。
· 扩展功能：
  · 板载LED、按键、数码管等基础输入输出设备。
  · 预留ADC、PWM、I²C、SPI等外设接口，方便连接传感器模块。

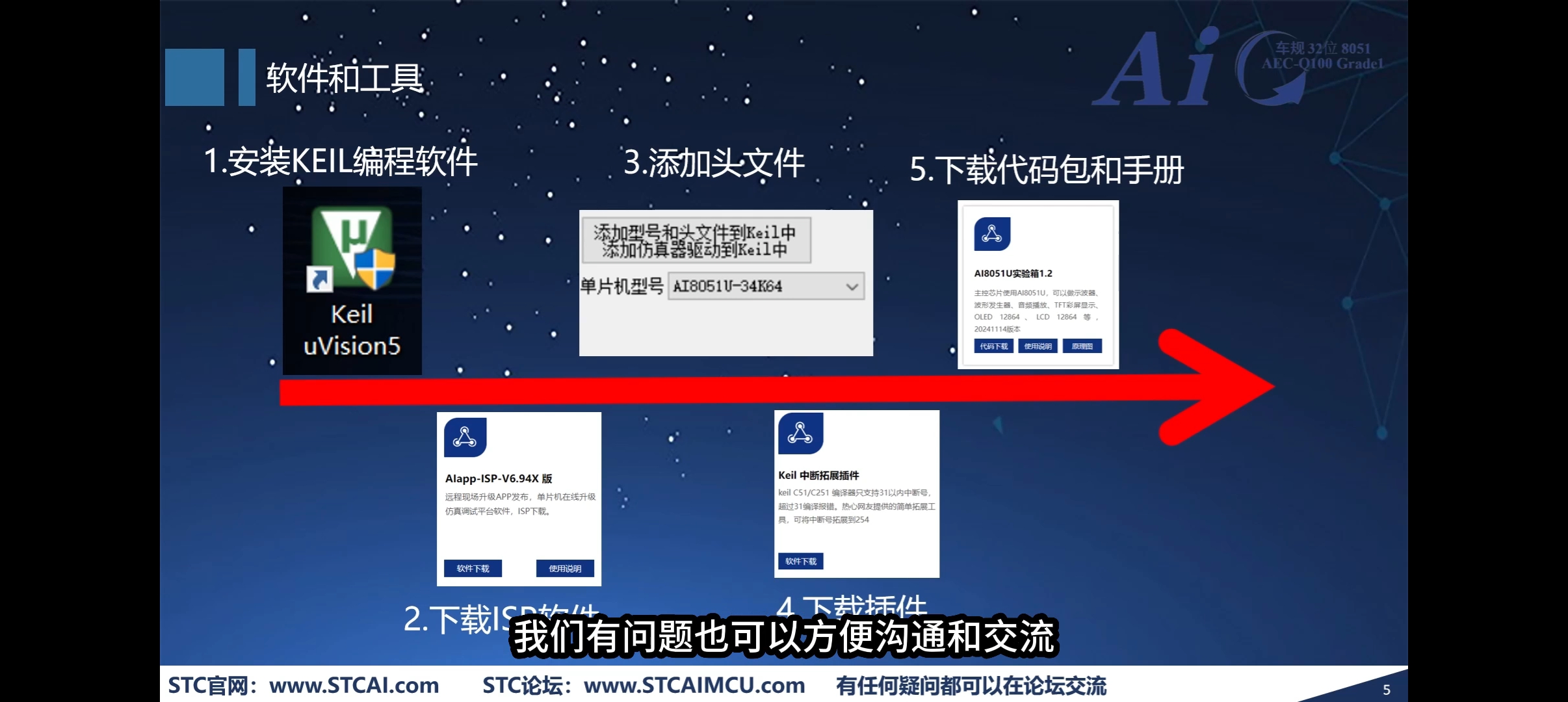

2. 关键软件工具

· Keil μVision：
  · 功能：集成开发环境（IDE），支持C51编译、调试和代码烧录。
  · 配置要点：需安装C51器件库，正确设置芯片型号和晶振频率。
· STC-ISP下载工具：
  · 功能：通过串口将程序烧录至单片机，支持自动冷启动。
  · 操作步骤：选择芯片型号→加载HEX文件→设置串口号→点击下载后重启开发板。

3. 辅助工具与仪器

· 万用表：用于测量电压、通断检测，排查电源和连接问题。
· 逻辑分析仪（可选）：捕获时序信号（如I²C、SPI波形），辅助调试通信协议。
· 杜邦线：连接开发板与外部模块，注意线序和接触可靠性。

4. 硬件连接规范

· 电源安全：确认电压匹配（常用5V/3.3V），避免反接或短路。
· 信号隔离：高速信号线（如时钟线）需远离模拟电路，减少干扰。
· 接地共地：确保所有模块共地，避免电平不匹配导致通信失败。
心得体会:第二集将第一集的抽象概念转化为具体工具和操作，突出了嵌入式开发中“软硬结合”的特质。通过亲手连接电路、配置软件，我认识到硬件设计约束软件行为，而软件能力又扩展硬件功能。

李***

学习第三集点亮第一颗LED

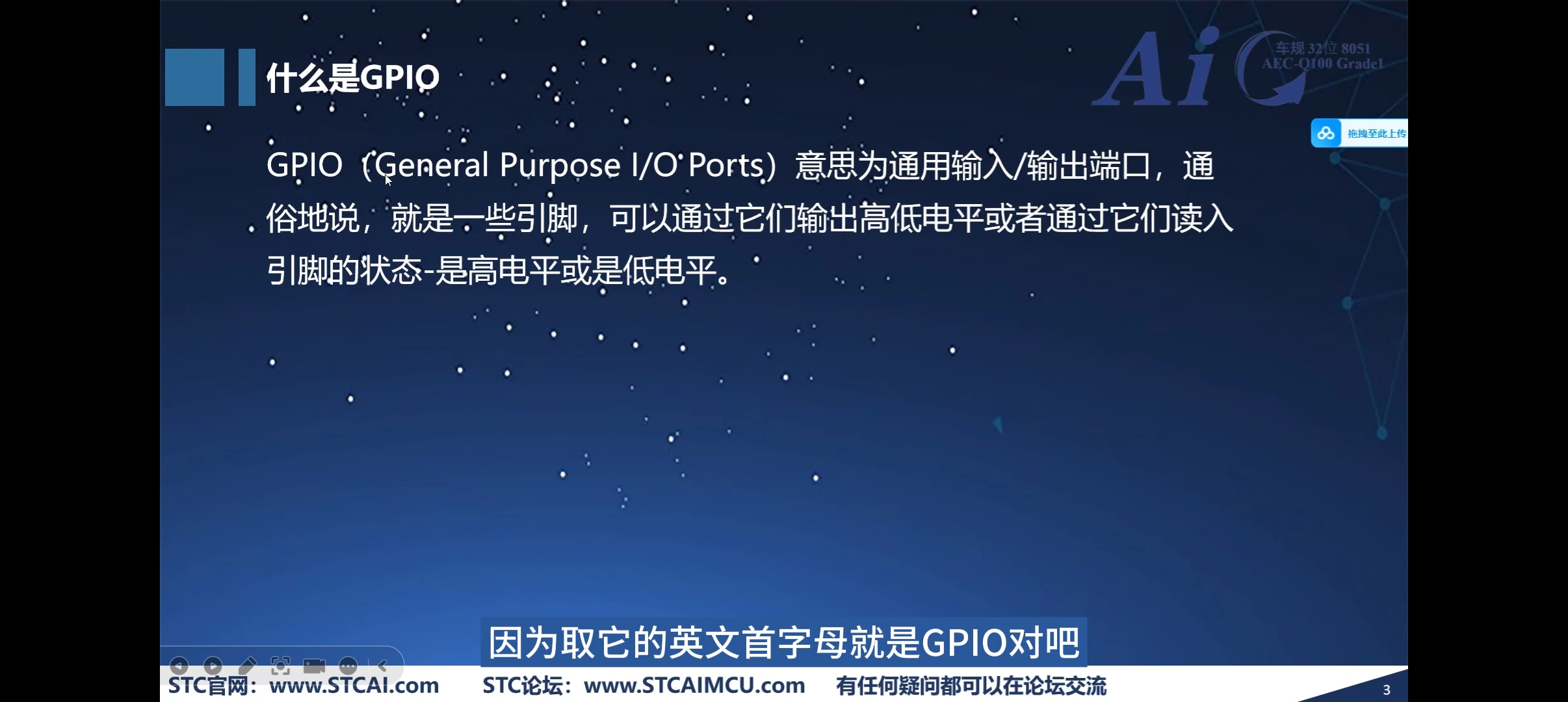

1. 核心原理：GPIO（通用输入输出）控制

· 工作模式：学习并配置GPIO为准双向口（Standard Bi-Directional）模式，这是最常用的模式，能够提供一定的输出驱动能力和输入上拉。
· 电流路径：理解单片机通过控制GPIO输出高电平（+3.3V/5V）或低电平（0V）来控制LED的亮灭。典型电路为：VCC → 限流电阻 → LED → GPIO引脚。当引脚输出低电平时，形成电流回路，LED点亮。

2. 硬件电路分析

· 限流电阻计算：根据LED的工作电压（通常1.8-2.2V）和期望电流（通常5-20mA），使用欧姆定律计算并选择合适的限流电阻（常用330Ω-1kΩ）。例如：(5V - 2V) / 0.01A = 300Ω → 选择330Ω标准电阻。
· 共阳/共阴区别：本集通常使用“低电平点亮”的共阳接法（阳极接VCC，阴极接GPIO），需注意与“高电平点亮”的共阴接法在代码逻辑上的区别。

3. 软件编程实践

· 寄存器配置：学习并操作特殊功能寄存器（SFRs）来控制GPIO：
  · PxM0 和 PxM1（端口模式寄存器）：用于设置端口的4种工作模式。
  · Px（端口数据寄存器）：用于输出高低电平或读取输入状态。
· 代码实现：
  ```c
  #include "STC8H.H" // 包含STC8H系列头文件

  void main()
  {
      P3M0 = 0x00;   // 设置P3口为准双向口模式
      P3M1 = 0x00;

      while(1)        // 主循环
      {
          P37 = 0;   // 输出低电平，点亮连接在P3.7引脚上的LED
          // P37 = 1; // 输出高电平，熄灭LED
      }
  }
  ```

4. 开发全流程实操

· 创建工程：在Keil中新建项目，选择正确的芯片型号（如STC8H8K64U）。
· 编写代码：输入上述程序并保存。
· 编译生成：点击编译，确保无错误后生成HEX文件。
· 程序烧录：打开STC-ISP软件，选择正确的串口和HEX文件，点击“下载/编程”后给开发板重新上电（冷启动），完成程序下载。
· 观察现象：成功看到指定的LED被点亮。
心得体会:
第三集是整个学习的第一个重要里程碑。它看似简单，却承载着极其重要的意义。它让我真正“触摸”到了单片机，理解了软件如何指挥硬件，并完整实践了开发流程。

李***

学习内容：AI8051单片机第二集·硬件及工具介绍

1. 核心硬件：AI8051开发板详解

· 主控芯片：通常为STC8系列（如STC8H8K64U），支持1T模式，内置高精度IRC时钟、大容量Flash和SRAM。
· 基础外设：
  · GPIO口：支持多种模式（准双向、推挽、高阻输入），驱动能力强。
  · 电源电路：USB-TypeC供电设计，集成稳压芯片（如AMS1117）。
  · 调试接口：UART转USB芯片（如CH340）实现一键下载和串口通信。
· 扩展功能：
  · 板载LED、按键、数码管等基础输入输出设备。
  · 预留ADC、PWM、I²C、SPI等外设接口，方便连接传感器模块。

2. 关键软件工具

· Keil μVision：
  · 功能：集成开发环境（IDE），支持C51编译、调试和代码烧录。
  · 配置要点：需安装C51器件库，正确设置芯片型号和晶振频率。
· STC-ISP下载工具：
  · 功能：通过串口将程序烧录至单片机，支持自动冷启动。
  · 操作步骤：选择芯片型号→加载HEX文件→设置串口号→点击下载后重启开发板。

3. 辅助工具与仪器

· 万用表：用于测量电压、通断检测，排查电源和连接问题。
· 逻辑分析仪（可选）：捕获时序信号（如I²C、SPI波形），辅助调试通信协议。
· 杜邦线：连接开发板与外部模块，注意线序和接触可靠性。

4. 硬件连接规范

· 电源安全：确认电压匹配（常用5V/3.3V），避免反接或短路。
· 信号隔离：高速信号线（如时钟线）需远离模拟电路，减少干扰。
· 接地共地：确保所有模块共地，避免电平不匹配导致通信失败。
心得体会:
第二集将第一集的抽象概念转化为具体工具和操作，突出了嵌入式开发中“软硬结合”的特质。通过亲手连接电路、配置软件，我认识到硬件设计约束软件行为，而软件能力又扩展硬件功能。

李***

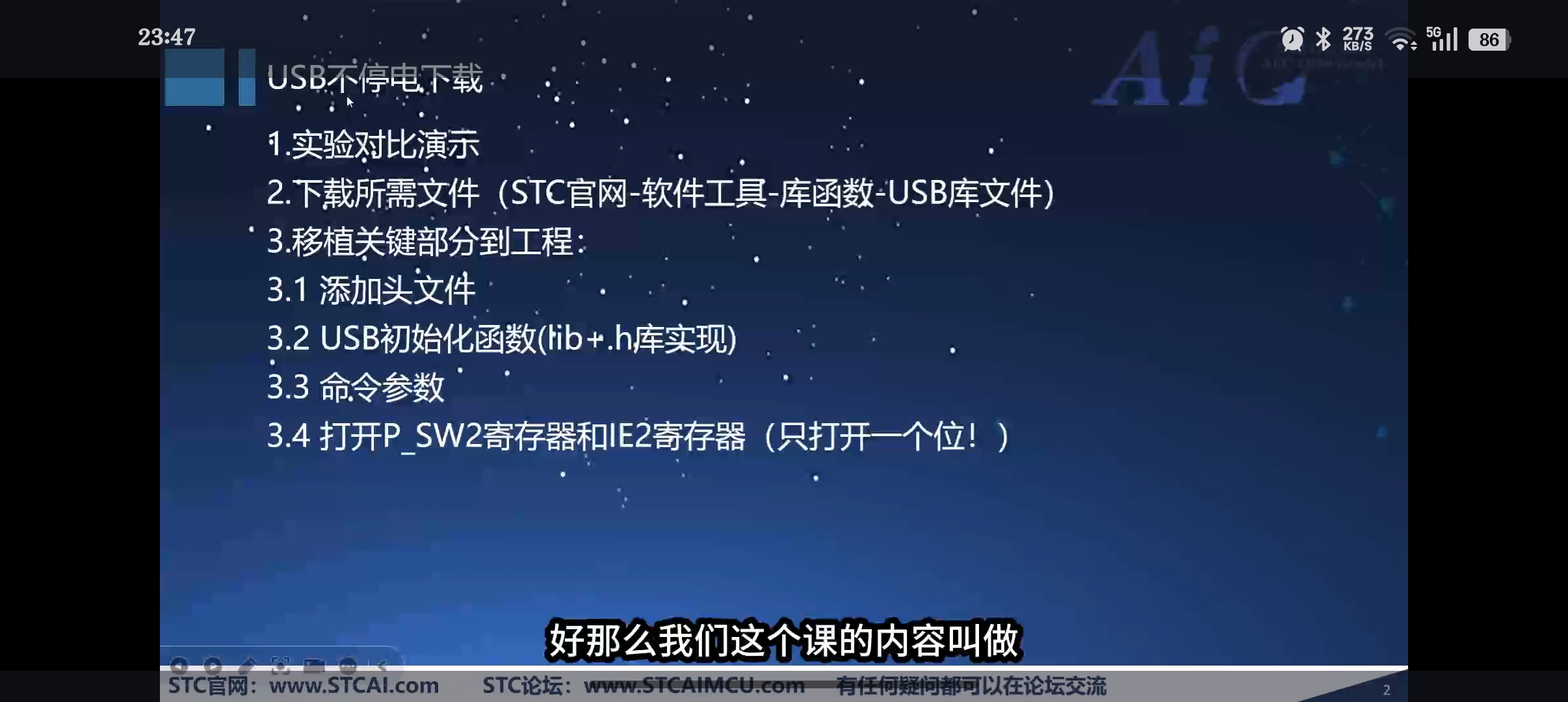

学习第四集 USB不停电下载
1. 传统下载方式的弊端
· 冷启动（Cold Reset）：传统方式需要先点击下载软件上的“下载”按钮，然后再给开发板上电。操作繁琐，且频繁拔插电源或串口线易损坏接口。
· 依赖外部串口芯片：需要CH340、PL2302等USB转TTL串口芯片作为中介。
2. USB下载的工作原理
· 内置USB功能：新一代AI8051芯片（如STC8H8K64U）内部直接集成了USB控制器和PHY电路，可以通过Type-C口直接与电脑通信，无需外部转换芯片。
· HID协议或CDC协议：芯片通过USB口模拟成一个人体学输入设备（HID）或虚拟串口（CDC），从而实现与PC端下载软件的通信。HID设备的优势是无需安装额外驱动，系统普遍自带。
· 软件协同：STC-ISP下载软件通过USB口向芯片发送特定的下载命令序列。芯片内置的ISP引导程序（Bootloader）在收到命令后，会自动擦除旧程序并进入下载模式，等待接收新的程序代码（HEX文件）。
3. 硬件连接要求
· Type-C接口：开发板上需集成一个Type-C接口，其D+和D-数据线直接连接到芯片的专用USB引脚（如P3.0, P3.1或其他，需查数据手册）。
· 供电：USB线同时为开发板提供5V电源。
4. 软件配置与操作步骤
1. 安装驱动（如有需要）：若为CDC模式，可能需要安装虚拟串口驱动；HID模式通常免驱。
2. 选择芯片型号：在STC-ISP中正确选择目标芯片（如STC8H8K64U）。
3. 选择USB方式：在“端口”设置处，选择识别到的USB-HID或USB-CDC设备，而非传统的COM串口。
4. 点击下载：打开工程编译生成的HEX文件，直接点击“下载/编程”按钮。
5. 自动下载：无需任何物理操作，程序会自动开始下载，STC-ISP会显示下载进度条。下载完成后，程序自动开始运行。
心得体会:
第四集的学习让我从“能用”进入到了“好用”的阶段。USB不停电下载不仅是学会了一个新功能，更是打开了一扇窗，让我看到了现代单片机是如何通过硬件与软件的协同设计，极大地优化开发者体验的。这种便捷性极大地激发了我继续探索和调试的兴趣，因为我知道，每一次代码修改都能快速地在硬件上看到结果。

李***

学习第五集C语言基础
1. C语言程序的基本结构
· 头文件包含（#include）：
  · 引入了针对特定芯片的头文件（如 #include "STC8H.H"）。这个文件定义了芯片内部所有特殊功能寄存器（SFR）的地址和可位寻址的位名称，是软件和硬件之间的桥梁。
· 主函数（main函数）：
  · 程序执行的入口点。单片机上电后，就从main函数的开始处执行。
  · 强调了 while(1) 或 for(;;) 无限循环的重要性，因为单片机程序需要持续运行，永不停止。
· 注释：讲解了单行（//）和多行（/* ... */）注释的用法，强调良好注释对代码可读性和后期调试的重要性。
2. 单片机编程的核心：变量与数据类型
· 基础数据类型：重点讲解了单片机环境下最常用且最关键的类型：
  · bit： 位变量，用于表示标志位（如 bit flag = 0;），占用1个位，效率极高。
  · unsigned char / uint8_t： 无符号字符型（0-255），占用1字节，是处理8位端口和计数最常用的类型。
  · unsigned int / uint16_t： 无符号整型，占用2字节，用于定时器重装值等。
· 为什么强调“无符号”（unsigned）： 因为单片机操作寄存器、端口数据时，通常都是正数，使用无符号类型可以避免不必要的符号位干扰，并能表示更大的正数范围。
3. 对硬件操作的关键：特殊功能寄存器（SFR）的访问
· 字节操作：直接对整个端口寄存器赋值。
  · 例如：P3 = 0xFE; // 将P3口的低位置0，其余位置1。
· 位操作：利用C51扩展的 sbit 关键字来定义和操作寄存器的某一位。
  · 例如：sbit LED = P3^7; // 将P3.7引脚定义为名为LED的位变量
  · LED = 0; // 给P3.7引脚输出低电平
  · if (KEY == 0) {...} // 读取P3.2引脚的电平状态
4. 流程控制
· 判断语句（if...else...）： 用于根据输入条件（如按键状态）执行不同代码。
· 循环语句（for, while）：
  · 用于实现软件延时（通过执行空循环消耗CPU时间）。
  · 用于重复执行某些操作（如扫描数码管显示）。

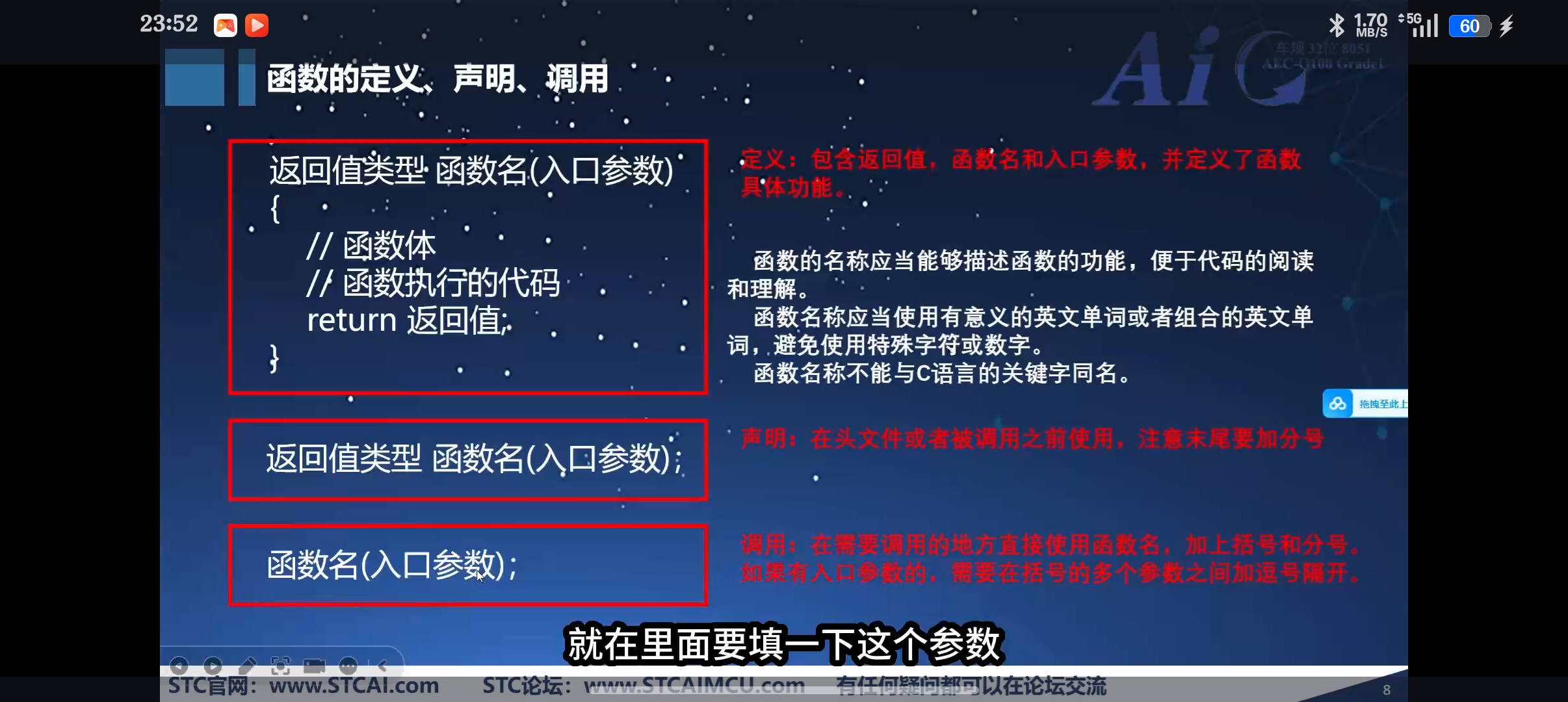

5. 函数
· 函数的定义与调用： 学习了如何将一段功能代码封装成函数，以便重复调用，使主程序结构清晰。
· 示例： 将延时功能封装成 void DelayMS(unsigned int ms) 函数，在主函数中直接调用 DelayMS(500);。
心得体会:
第五集是真正意义上编程的起点。它让我摆脱了只会复制粘贴代码的状态，开始能够根据自己的硬件电路和理解去编写、修改程序。虽然只是基础，但就像学会了加减乘除，为后续学习更复杂的“函数”（通信协议、中断服务程序）打下了坚实的基础。我已经准备好，用C语言这门“母语”去更自如地与单片机对话了。

李***

学习第六集·I/O输入输出
1. 深入理解GPIO的工作模式
· 模式回顾与对比：系统学习了准双向口（弱上拉）、推挽输出、高阻输入和开漏输出四种模式的工作原理、驱动能力及典型应用场景。
· 模式配置寄存器：通过操作 PxM0 和 PxM1 寄存器来设置每个端口的具体模式。例如，配置P3.1为推挽输出：P3M0 |= 0x02; P3M1 &= ~0x02;。
2. 输出功能进阶应用
驱动不同负载：学习了如何利用推挽输出模式（强驱动）直接驱动LED、蜂鸣器或继电器，而准双向口适合驱动数字芯片或用于总线。
· 模拟信号生成：通过软件延时和控制IO口高低电平变化，模拟生成简单的方波信号，为学习PWM波打下基础。
3. 输入功能的核心：读取外部信号
· 按键检测：学习了按键的硬件连接电路（共阳/共阴接法，加上拉/下拉电阻）。

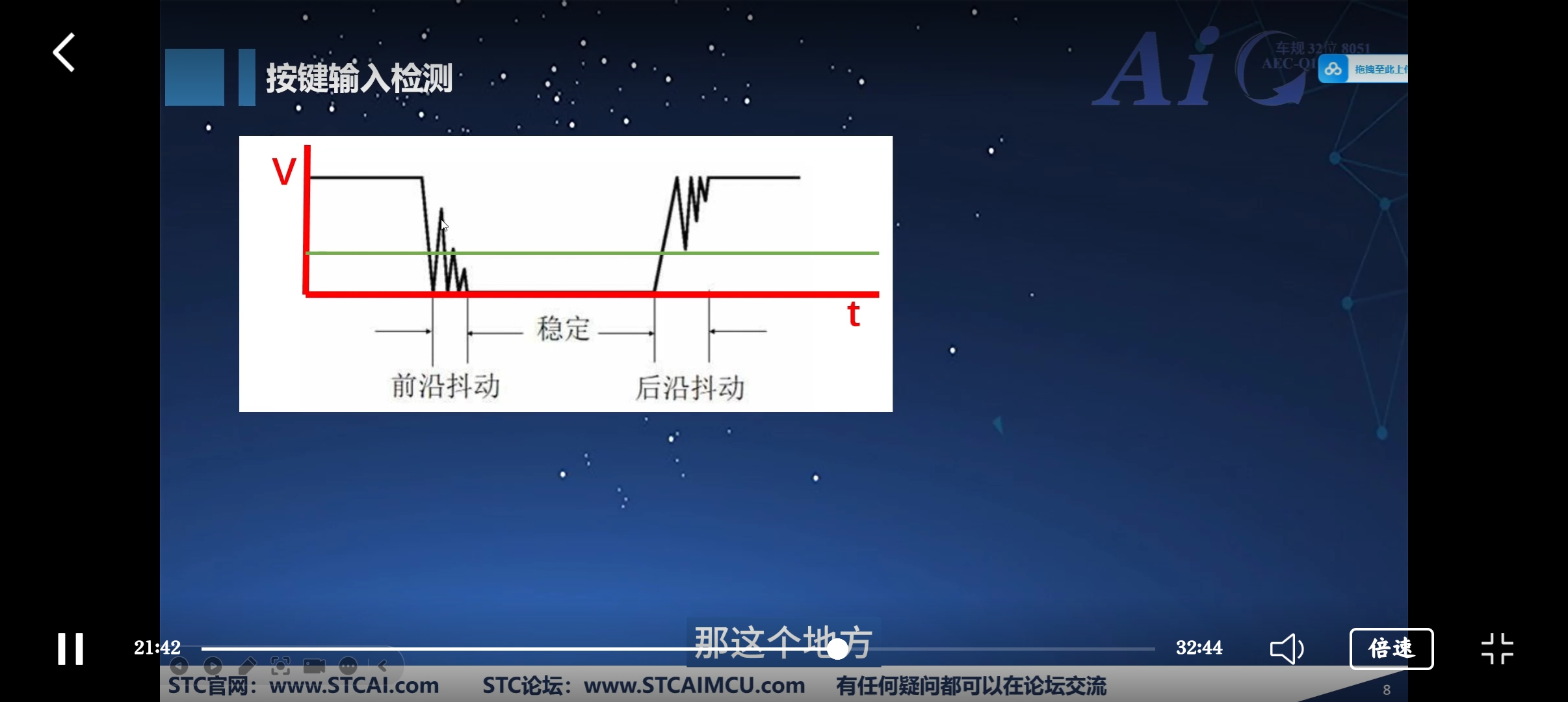

· 软件消抖：理解了机械按键抖动现象及其对电路的影响，掌握了通过延时检测（如检测到按下后延时10-20ms再判断）的软件消抖方法。
  ```c
  if (KEY == 0) {    // 首次检测到按键按下
      DelayMS(15);   // 延时跳过抖动期
      if (KEY == 0) { // 再次确认按键是否确实按下
          // 执行按键操作
          while(!KEY); // 等待按键释放（可选）
      }
  }
  ```

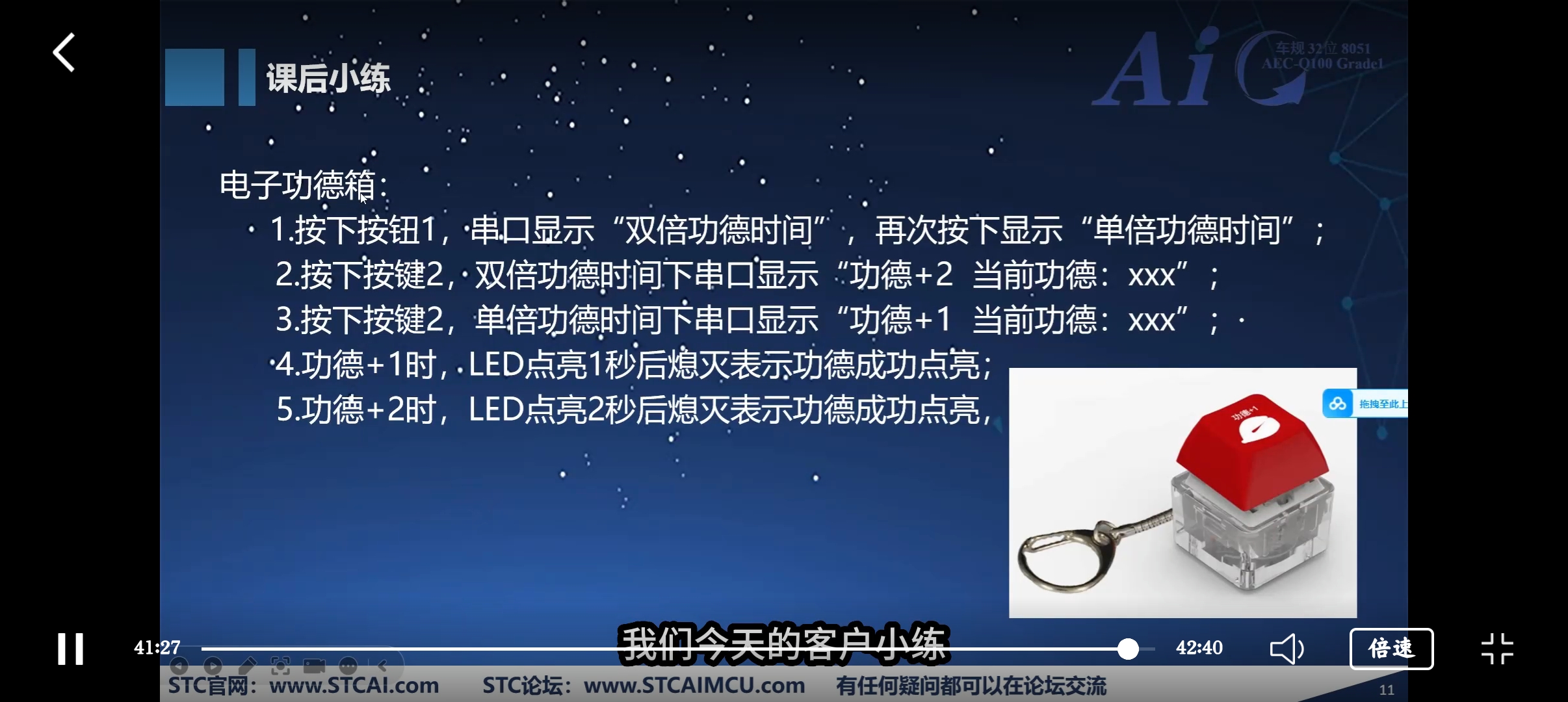

4. 综合实验：输入控制输出
· 实验目标：实现通过按键控制LED灯的亮灭或状态切换（翻转）。
· 编程逻辑：主循环中不断检测按键状态，一旦检测到有效按键动作，就改变LED引脚的电平状态。
  ```c
  sbit LED = P3^7;
  sbit KEY = P3^2;

  void main() {
      P3M0 = 0x80; // 设置P3.7为推挽输出，其他为准双向口
      P3M1 = 0x00;

      while(1) {
          if (KEY == 0) {
              DelayMS(15);
              if (KEY == 0) {
                  LED = !LED; // 按键按下一次，LED状态翻转一次
                  while(!KEY); // 等待按键松开，防止连续触发
              }
          }
      }
  }
心得体会:
第六集是我从“控制硬件”到“与硬件交互”的转折点。它让我设计的程序不再是自说自话，而是开始能够响应外部世界的变化。I/O输入输出是单片机与物理世界连接的桥梁，掌握了它，就意味着我拿到了开启绝大多数单片机应用大门的钥匙。接下来，我期待学习中断，让按键检测变得更高效。

李***

学习第七集·定时器中断
1. 核心概念：定时器与中断
定时器（Timer）：单片机内部一个独立自主的计数器，基于系统时钟进行计数，无需CPU参与。达到设定值后会自动产生溢出，并可配置为触发中断。
· 中断（Interrupt）：一种打破CPU正常执行流程的机制。当特定事件（如定时器溢出、外部引脚电平变化）发生时，CPU会暂停当前任务，转去执行预先编写好的中断服务函数（ISR），执行完毕后自动返回原任务继续执行。

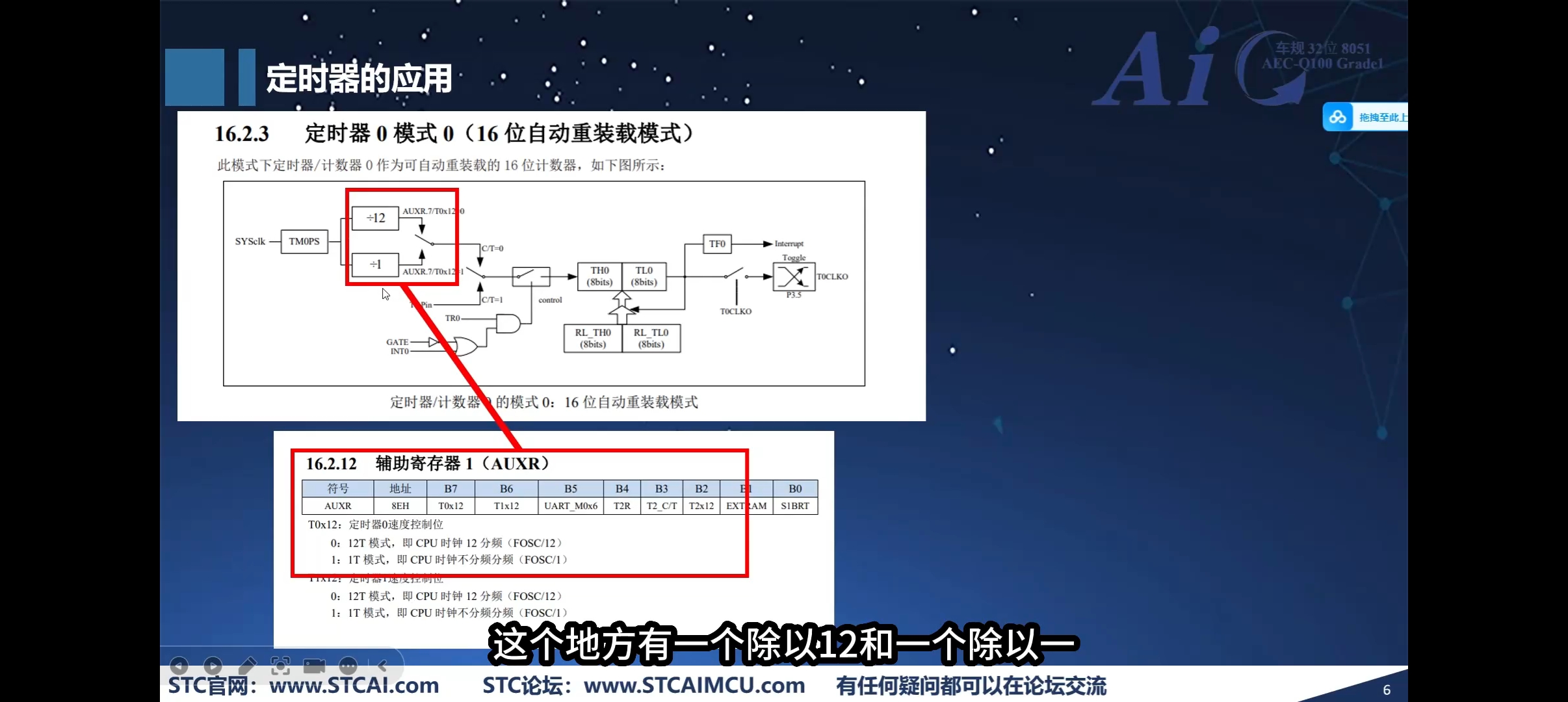

2. 定时器的工作模式
模式1（16位自动重装）：最常用模式。定时器从初值开始计数到65535溢出，溢出后硬件自动将预置的重装值（保存在TLx/THx或TMLx/TMHx）再次装入，开始新一轮定时，从而实现精准的周期性定时。
· 时钟源选择：可选择系统时钟（SysClk）或分频后的时钟作为计数脉冲源。AI8051（如STC8系列）的定时器时钟可配置为1T（不分频）或12T（12分频），从而实现更宽范围的定时周期。
3. 相关功能寄存器配置
定时器寄存器：
  · TLx / THx 或 TMLx / TMHx：用于设置定时器的初值或重装值。
  · TCON：包含定时器运行控制位（TRx）和溢出标志位（TFx）。
  · TMOD 或 AUXR：用于设置定时器的工作模式和时钟源。
· 中断寄存器：
  · IE（中断使能寄存器）：总中断开关（EA）和定时器中断使能位（ETx）。
  · IP（中断优先级寄存器）：用于设置多个中断源的优先级。
4. 定时器中断开发流程
1. 初始化定时器：选择工作模式（如模式1）、计算并设置定时初值、选择时钟源。
2. 使能中断：打开总中断（EA=1）和特定定时器中断（ET0=1）。
3. 启动定时器：将运行控制位置1（TR0=1）。
4. 编写中断服务函数（ISR）：
   · 使用 interrupt 关键字和正确的中断号（如定时器0是 interrupt 1）来声明函数。
   · 在函数内编写需要周期性执行的任务（如翻转LED、扫描按键）。
   · 编译器会自动完成现场保护和恢复。

示例代码：使用定时器0实现1ms定时

```c
#include "STC8H.H"

#define FOSC 24000000UL // 定义系统时钟频率24MHz
#define T1MS (65536 - (FOSC / 1000)) // 计算1ms定时所需的初值

sbit LED = P3^7;
unsigned int ms_count = 0; // 毫秒计数变量

void Timer0_Init(void)
{
    TMOD = 0x00;        // 设置定时器0为16位自动重装模式
    TML0 = T1MS;        // 设置定时初值低字节
    TMH0 = T1MS >> 8;   // 设置定时初值高字节
    ET0 = 1;            // 使能定时器0中断
    TR0 = 1;            // 启动定时器0
    EA = 1;             // 打开总中断
}

void main()
{
    Timer0_Init();
    while(1)
    {
        // 主循环可以执行其他任务，定时由中断自动处理
        if (ms_count >= 500) // 每500ms
        {
            ms_count = 0;
            LED = !LED;     // 翻转LED，实现闪烁
        }
    }
}

// 定时器0中断服务函数
void Timer0_ISR(void) interrupt 1
{
    ms_count++; // 在中断中安全地递增计数
}
心得体会:
第七集是单片机编程能力的一次质的飞跃。它让我摆脱了低效的轮询等待，进入了高效的事件驱动世界。理解了定时器中断，就相当于为单片机系统安上了一个“精准的心脏”和“高效的神经系统”。它不仅是实现多功能复杂项目的技术前提，更是一种重要的嵌入式系统设计思想的启蒙。我已经开始思考如何用这个强大的工具去重构我之前写的按键和LED程序，让它们变得更高效。
