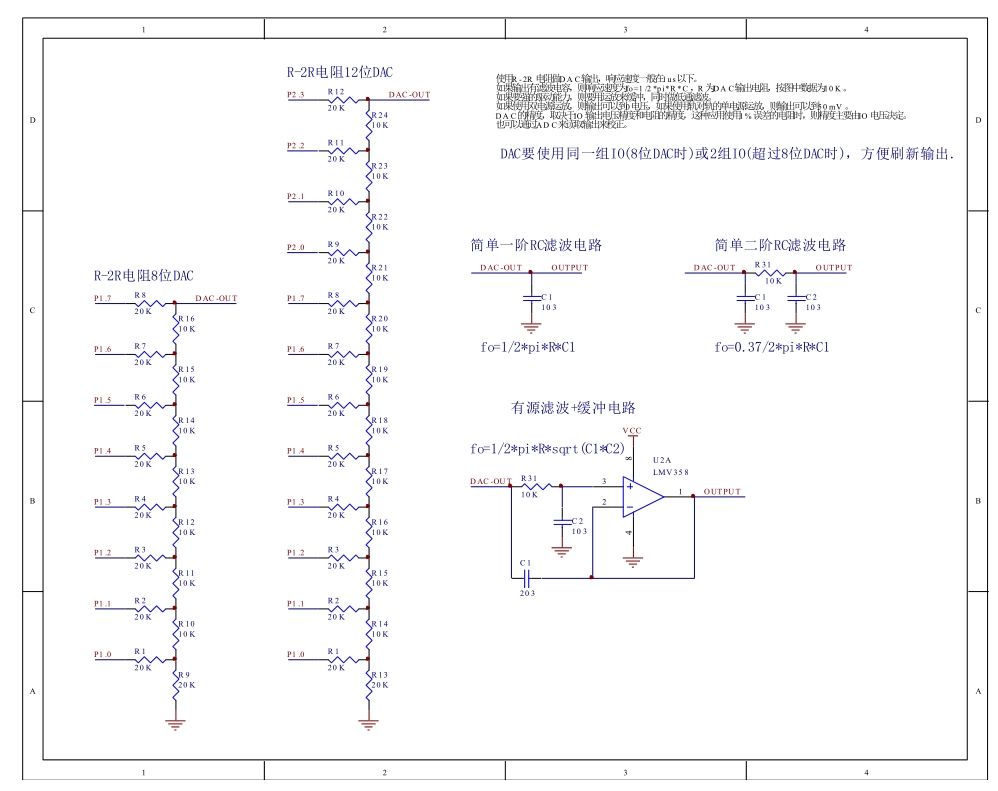

用R-2R电路做DAC时，IO口输出模式用哪个

猫***

RT，再用R-2R电路做DAC时，IO口的输出模式时选择推挽输出好，还是选择准双向口好，
个人感觉应该推挽更好一些吧，这样高是真的高，低是真的低，能够良好的表达给R-2R电路，这样输出才准确，
请有经验的大佬不吝赐教

国芯人***

在使用R-2R电阻网络构建DAC（数模转换器）时，IO口的输出模式选择对整体性能具有重要影响。根据您的描述，您倾向于选择推挽输出模式，这一判断在多数情况下是合理的，但需结合具体应用场景进行分析。

首先，从电路结构来看，R-2R DAC的核心原理是通过不同阻值的电阻分压实现数字信号到模拟电压的转换。该电路对输入信号的高低电平准确性要求较高，尤其是当数字信号用于控制开关状态时，若IO口输出电平不够准确，将直接影响分压结果，导致输出误差增大。

推挽输出模式具有以下优势：

1. 驱动能力强：推挽输出能够提供较强的高、低电平驱动能力，确保信号在传输过程中保持稳定，减少因负载变化带来的波动。
2. 电平准确度高：推挽模式下，高电平接近电源电压，低电平接近地电位，能够更精确地反映数字信号的状态，有利于R-2R电路中各支路的正确导通与截止。
3. 抗干扰能力强：相比准双向口，推挽输出具有更低的输出阻抗，能够更好地抑制外部噪声对信号的影响。

相比之下，准双向口虽然在某些情况下可以节省引脚资源，但其输出特性存在一定的局限性：

1. 输出电平不明确：准双向口在输出状态下，其高电平可能低于电源电压，低电平也可能高于地电位，这可能导致R-2R电路中开关状态判断错误。
2. 驱动能力较弱：准双向口通常不具备较强的驱动能力，容易受到负载影响，导致信号失真或不稳定。
3. 易受干扰：由于其内部结构为三态设计，若未正确配置，可能引入额外的噪声或误触发。

综上所述，在R-2R DAC应用中，推荐优先采用推挽输出模式。特别是在需要高精度、高稳定性的场合，推挽输出能有效提升DAC的整体性能。当然，若系统对功耗或引脚资源有特殊要求，可考虑使用准双向口，但需配合适当的上拉/下拉电阻，并确保信号电平符合设计需求。

建议在实际应用中，根据具体的MCU型号和工作条件，查阅数据手册确认IO口的电气特性，并通过示波器或万用表验证输出电平是否符合预期。同时，注意R-2R电路中电阻的精度和匹配性，以进一步提高转换精度。

如需进一步优化设计，可考虑增加输出缓冲电路或使用专用DAC芯片，以满足更高性能要求。

[本文内容由国芯人工智能辅助生成，仅供参考]

晓***

必须推挽输出，关闭上拉

猫***

晓*** 发表于 2025-8-20 15:13
必须推挽输出，关闭上拉

上拉默认是关着的吧

Debu***

必须设置推挽

猫***

Debu*** 发表于 2025-8-20 16:20
必须设置推挽

对的
