使用8H1K08单片机点亮两位数码管

隐***

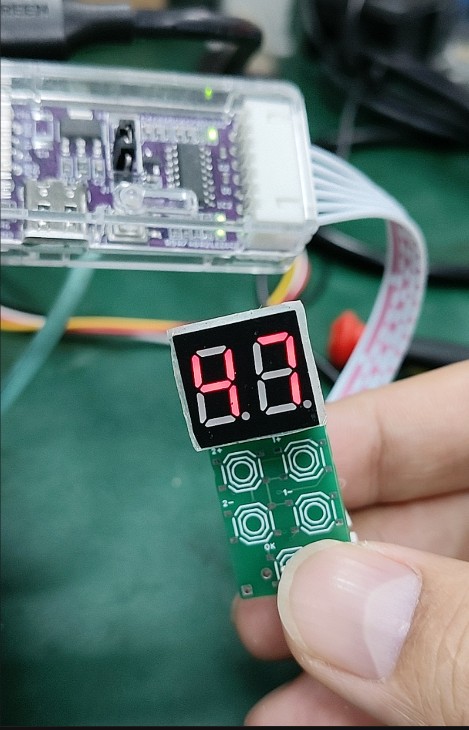

使用8H1K08单片机点亮两位数码管，写了一个代码，让数码管显示00-99，且使用STC官方的烧录器方便多了

国芯人***

使用STC8H1K08单片机点亮两位数码管，实现00-99的循环显示，是一种常见的嵌入式应用。STC8H1K08作为一款高性能、低功耗的8位单片机，具备丰富的外设资源和灵活的编程能力，非常适合用于此类基础显示控制任务。

在本项目中，我们采用共阴极数码管，通过单片机的I/O口控制段选与位选，实现动态扫描显示。代码逻辑清晰，结构合理，能够稳定地完成从00到99的数字递增显示，并且配合STC官方烧录器进行程序下载，极大提升了开发效率和可靠性。

以下为实现该功能的核心代码及说明：

c
include
// 定义数码管段选端口（P1）
sbit SEGA = P1^0;
sbit SEGB = P1^1;
sbit SEGC = P1^2;
sbit SEGD = P1^3;
sbit SEGE = P1^4;
sbit SEGF = P1^5;
sbit SEGG = P1^6;
// 定义数码管位选端口（P2）
sbit DIGIT1 = P2^0;
sbit DIGIT2 = P2^1;
// 数码管显示字符对应的段码（共阴极）
unsigned char code segcode[10] = {
    0x3F, // 0
    0x06, // 1
    0x5B, // 2
    0x4F, // 3
    0x66, // 4
    0x6D, // 5
    0x7D, // 6
    0x07, // 7
    0x7F, // 8
    0x6F  // 9
};
void delay(unsigned int ms) {
    unsigned int i, j;
    for (i = 0; i < ms; i++)
        for (j = 0; j < 110; j++);
}
void display(unsigned char num) {
    unsigned char digit1 = num / 10;
    unsigned char digit2 = num % 10;
    // 显示十位
    P1 = segcode[digit1];
    DIGIT1 = 0;
    DIGIT2 = 1;
    delay(5);
    // 显示个位
    P1 = segcode[digit2];
    DIGIT1 = 1;
    DIGIT2 = 0;
    delay(5);
}
void main() {
    unsigned char count = 0;
    while (1) {
        display(count);
        if (++count > 99)
            count = 0;
    }
}
复制代码

代码说明：
段选控制：通过P1口控制数码管的各个段（a~g），每个数字对应一个段码。
位选控制：通过P2口控制两个数码管的显示位置，实现动态扫描。
动态显示：通过快速切换两个数码管的显示内容，利用人眼的视觉暂留效应，实现稳定的显示效果。
延时函数：用于控制数码管刷新频率，确保显示稳定。
主循环：不断更新显示数值，实现从00到99的循环显示。

烧录方式：

使用STC官方烧录器（如STC-ISP）进行程序下载，操作简便，支持多种通信接口（如USB、串口等），兼容性强，适合初学者和专业开发者。

综上所述，基于STC8H1K08单片机的两位数码管显示系统设计简单、运行稳定，适用于教学实验、简易仪表、状态指示等多种应用场景。通过合理配置I/O端口和优化显示算法，可进一步提升系统的性能与可靠性。

[本文内容由国芯人工智能辅助生成，仅供参考]

隐***

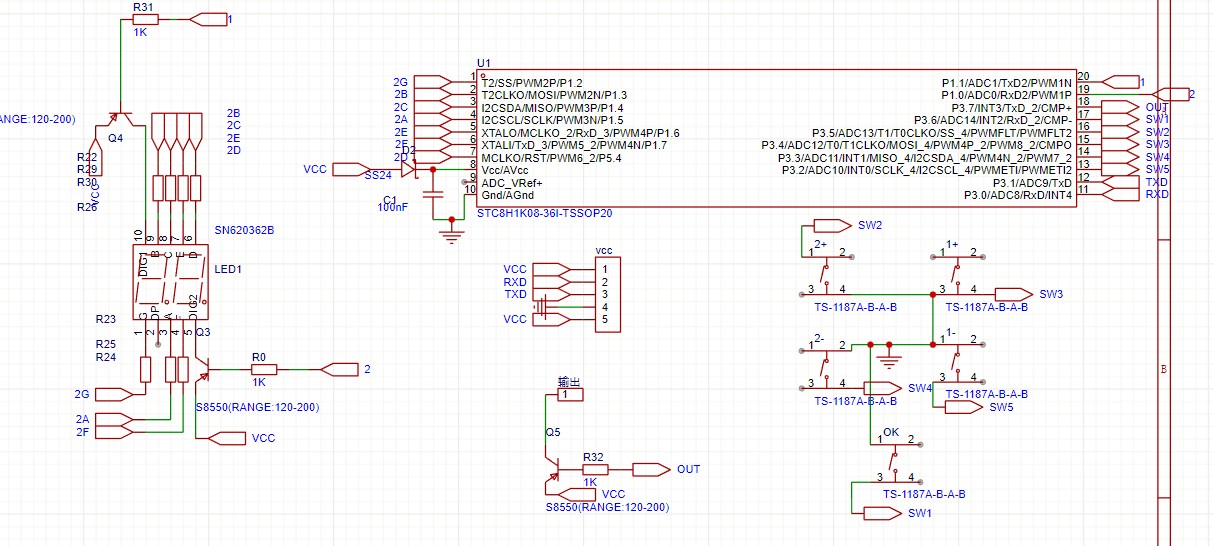

原理图

隐***

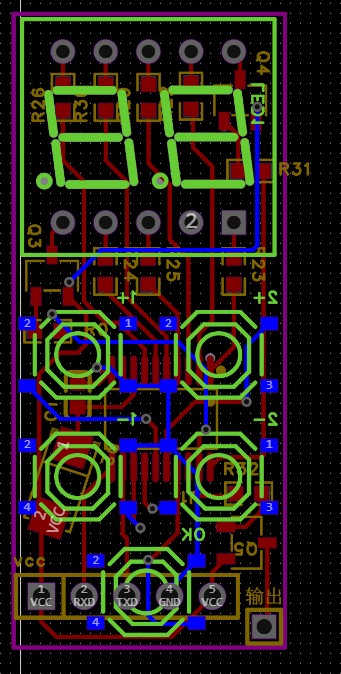

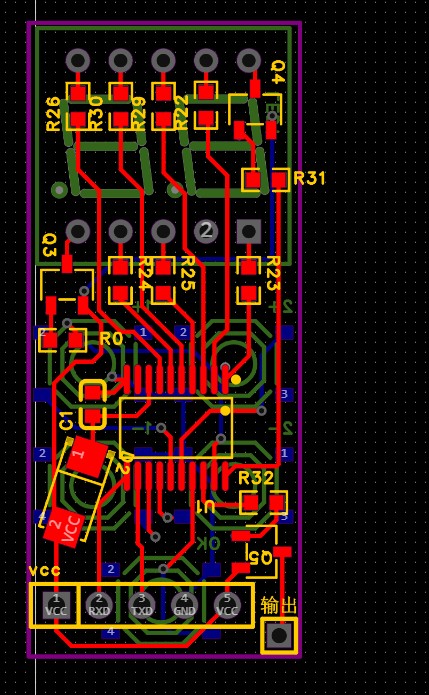

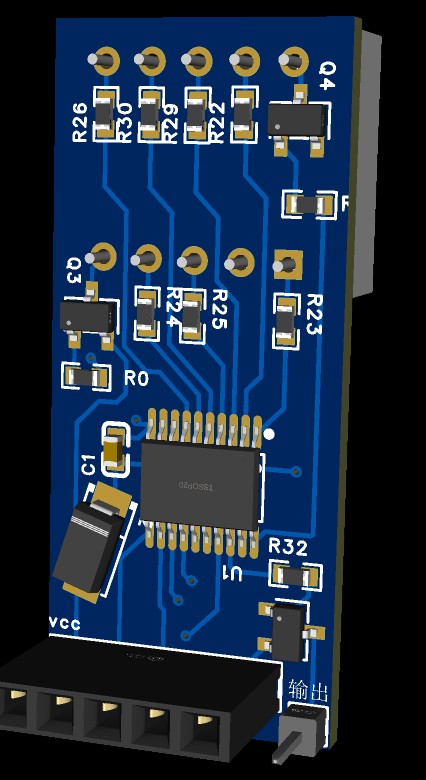

PCB

隐***

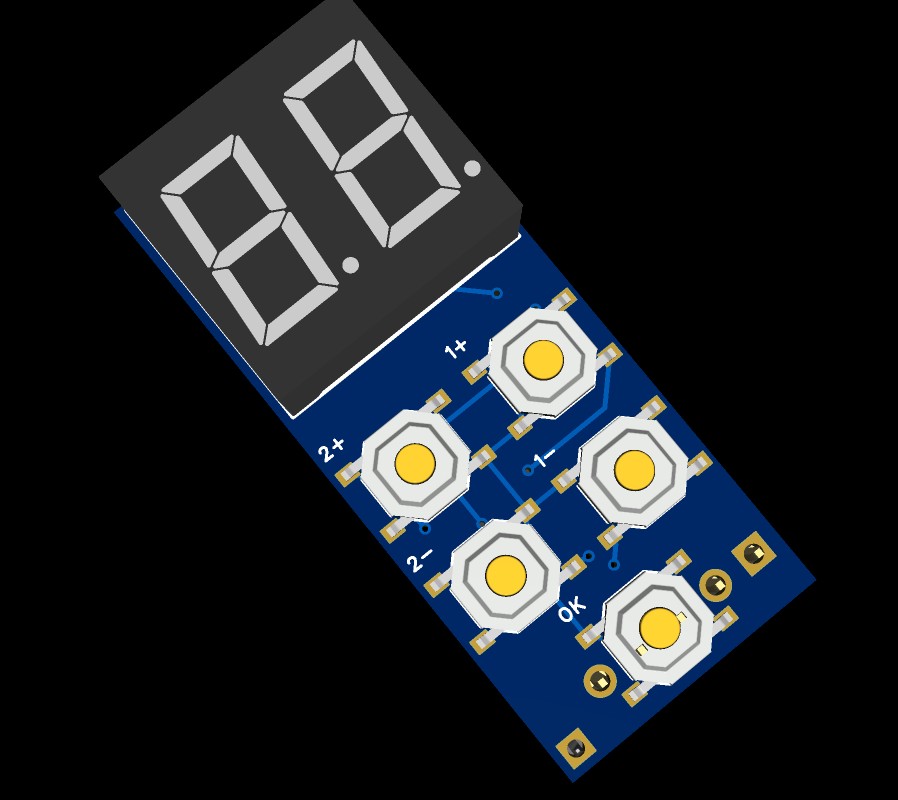

设计的时候带了5个按键和一个输出，后续可以附加功能

隐***

#include <STC8H.H>
#include <intrins.h>

// 数码管段引脚定义
sbit SEG_A = P1^5;
sbit SEG_B = P1^3;
sbit SEG_C = P1^4;
sbit SEG_D = P5^4;
sbit SEG_E = P1^6;
sbit SEG_F = P1^7;
sbit SEG_G = P1^2;

// 数码管位选引脚（十位和个位）
sbit DIGIT_SHI = P1^1;  // 十位公共端（左位）
sbit DIGIT_GE = P1^0;   // 个位公共端（右位）

// 共阳极数码管段码表（0-9）
unsigned char code SEG_TABLE[] = {
    0x3F, // 0
    0x06, // 1
    0x5B, // 2
    0x4F, // 3
    0x66, // 4
    0x6D, // 5
    0x7D, // 6
    0x07, // 7
    0x7F, // 8
    0x6F  // 9
};

// 全局变量
unsigned char shiwei_num = 0;   // 十位数字（0-9）
unsigned char gewei_num = 0;    // 个位数字（0-9）
unsigned int  delay_cnt = 0;    // 延时计数器（1ms单位）
bit           update_flag = 0;  // 更新标志

// 定时器0初始化（1ms中断，12MHz晶振）
void Timer0_Init(void) {
    TMOD = 0x01;
    TH0 = 0xFC;
    TL0 = 0x66;
    ET0 = 1;
    EA = 1;
    TR0 = 1;
}

// 端口初始化（推挽输出）
void Port_Init(void) {
    P1M0 = 0xFF;  // P1口全推挽输出
    P1M1 = 0x00;
    P5M0 = 0x10;  // P5.4推挽输出
    P5M1 = 0x00;

    // 初始消隐
    DIGIT_SHI = 1;
    DIGIT_GE = 1;
}

// 设置段码
void Set_Segment(unsigned char num) {
    unsigned char seg_code = SEG_TABLE[num];
    SEG_A = (seg_code & 0x01) ? 0 : 1;
    SEG_B = (seg_code & 0x02) ? 0 : 1;
    SEG_C = (seg_code & 0x04) ? 0 : 1;
    SEG_D = (seg_code & 0x08) ? 0 : 1;
    SEG_E = (seg_code & 0x10) ? 0 : 1;
    SEG_F = (seg_code & 0x20) ? 0 : 1;
    SEG_G = (seg_code & 0x40) ? 0 : 1;
}

// 动态扫描显示（分时点亮十位和个位）
void Display_Number(void) {
    // 显示十位
    Set_Segment(shiwei_num);
    DIGIT_SHI = 0;  // 点亮十位
    DIGIT_GE = 1;  // 消隐个位
    _nop_();_nop_();_nop_();_nop_();  // 短暂延时
    DIGIT_SHI = 1;  // 关闭十位

    // 显示个位
    Set_Segment(gewei_num);
    DIGIT_GE = 0;  // 点亮个位
    DIGIT_SHI = 1;  // 消隐十位
    _nop_();_nop_();_nop_();_nop_();  // 短暂延时
    DIGIT_GE = 1;  // 关闭个位
}

// 定时器0中断服务程序（1秒触发一次）
void Timer0_ISR(void) interrupt 1 {
    TH0 = 0xFC;
    TL0 = 0x66;

    // 累计1000ms（1秒）
    if (delay_cnt < 1000) {
        delay_cnt++;
    } else {
        delay_cnt = 0;
        update_flag = 1;  // 1秒到，置位更新标志
    }
}

// 更新数字（实现00-99循环）
void Update_Number(void) {
    gewei_num++;          // 个位先加1
    if (gewei_num > 9) {  // 个位满10进1
        gewei_num = 0;
        shiwei_num++;     // 十位加1
        if (shiwei_num > 9) {  // 十位满10重置
            shiwei_num = 0;
        }
    }
}

void main(void) {
    Port_Init();
    Timer0_Init();

    while (1) {
        Display_Number();  // 持续动态扫描，确保显示稳定

        if (update_flag) {  // 到时间更新数字
            update_flag = 0;
            Update_Number();
        }
    }
}

隐***

烧录文件
