AI8051U使用P30，P31放到USB接口上使用的注意事项

gaoyang***

本人做了一个控制器，设置了三个按钮，一个按钮接入到P32上，这样按住该按钮，插入USB数据线即可实现烧录功能。

然而我发现接到支持充电协议的充电器上后，不工作。
仔细研究发现，是芯片跟供电器通信造成的问题。
经过测试，将P30和P31的IO模式设置为开漏模式可以解决该问题。

SetP3nOpenDrainMode(PIN_1 | PIN_0); //设置P3.1,P3.0为开漏模式
复制代码

国芯人***

关于AI8051U使用P30、P31连接至USB接口的注意事项，以下是专业说明：

在使用AI8051U芯片时，若需将P30和P31引脚用于USB接口通信，需特别注意其电气特性与外部设备的兼容性。根据实际应用中的测试与经验，当将P30和P31接入支持充电协议（如PD、QC等）的充电器时，可能出现通信异常或无法正常工作的情况。

该问题通常源于芯片与充电器之间的通信交互。部分充电器在识别设备时会通过特定信号线进行握手，而这些信号可能与AI8051U的P30和P31引脚产生冲突。尤其在未正确配置IO模式的情况下，可能导致电平不匹配或信号干扰，从而影响系统稳定性。

经过实测验证，将P30和P31设置为开漏模式可有效缓解此问题。开漏模式下，引脚输出为高阻态，仅在低电平时拉低，避免了因强驱动导致的电平冲突。这种配置方式能够更好地适应USB接口的通信需求，提升系统的兼容性与可靠性。

建议在代码中添加如下配置：

c
SetP3nOpenDrainMode(PIN1 | PIN0); // 设置P31、P30为开漏模式
复制代码

此外，在设计硬件电路时，应确保P30和P31引脚的外围电路合理，例如加入适当的上拉电阻以维持高电平状态，并避免与其他功能模块发生信号干扰。

综上所述，针对AI8051U在USB接口应用中的P30和P31引脚，建议采用开漏模式以提高系统兼容性与稳定性，同时优化硬件设计以确保信号完整性。

[本文内容由国芯人工智能辅助生成，仅供参考]

gaoyang***

不确定是否还有别的原因。

gaoyang***

不知道咋回事，直接连电脑的USB就可以正常工作，这是啥情况造成的。又这个问题。。。

gaoyang***

使用只能充电不带数据的充电线就可以正常工作。好奇葩。

Debu***

带协议的USB充电器，要求两个CC分别接5.1K电阻到GND

USB下载必须确保USB两根信号线接好，P32接低电平，再上电，不能用按下P32按键再插USB连接器的方式下载，因为不能确保最后接通VCC
这和一般的USB设备不同，一般的USB设备要求先接通电源再接通信号
可以观察到USB Type-A插头中两边的电极较长，就是为了先接通电源再接通信号，所以按下P32按键再插USB Type-A连接器99%概率不能正常下载
而USB Type-C连接器的电极都是一样长的，50%概率不能正常下载

新手必读：
https://www.stcaimcu.com/thread-16535-1-1.html

gaoyang***

Debu*** 发表于 2025-8-16 18:10
带协议的USB充电器，要求两个CC分别接5.1K电阻到GND

USB下载必须确保USB两根信号线接好，P32接低电平，再 ...

最后解决方法是插入USB头的时候慢点插入，就可以正常工作了。没搞清楚具体原因。

Debu***

gaoyang*** 发表于 2025-8-16 20:49
最后解决方法是插入USB头的时候慢点插入，就可以正常工作了。没搞清楚具体原因。 ...

VCC、GND和D+、D-先后顺序的原因

gaoyang***

Debu*** 发表于 2025-8-16 21:47
VCC、GND和D+、D-先后顺序的原因

找到解决方法了

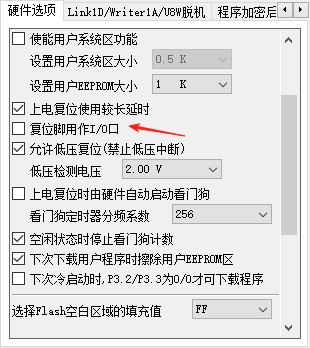

烧录时候取消这个复位引脚用作IO，就可以了。
这个芯片内置的有复位电路是吧。
