ai8051u控制adc采集数据 通讯方法为i2c协议与官方usb通讯

youzai***

erci*** 发表于 2025-8-15 14:38
关于ACK可以搜索I2C总线规范看看:
I2C-bus specification and user manual

谢谢大佬，刚刚手忙脚乱的，已经回复你上一个帖子的链接了，劳烦你看一下，感谢

youzai***

王*** 发表于 2025-8-15 15:21
可以将代码和硬件电路图部分一并贴出吗？ADC部分如果容易受到干扰，可以尝试将采样时间拉到最大。因为单片 ...

好的，感谢建议，不过新手第一次打板做这个，没有留出额外的引脚来探测，得等我打新板子了

youzai***

Debu*** 发表于 2025-8-15 15:13
黄色波形上升沿慢，应该是I2C时钟，I2C时钟是单向的信号，不存在电平冲突或释放总线的问题，I2C主机，IO模 ...

有设置主机的，推挽模式也一开始就设置了，都是同样的情况，我在考虑是不是硬件做的不好导致的。在时序上ACK附近经常会出现一个尖峰，这是不符合预期的。如果信号采集时候干扰到了，有可能会导致我单片机无法正确采样。但我不知道怎么去验证他

王***

youzai*** 发表于 2025-8-15 15:27
好的，感谢建议，不过新手第一次打板做这个，没有留出额外的引脚来探测，得等我打新板子了
...

可以尝试一下减低i2c的通讯速率，因为我看波形并不是十分方正，如果上升缓慢，则有可能出现检测不到的情况。
因为是I2C主机模式，发CLK，向ADC芯片作为的I2C从机索要SDA。所以要求芯片的SDA驱动能力足够，还有一个问题就是，如果芯片发送的SDA数据是最大5V电压，而芯片使用的电压是3.3的话，需要中间串一个电阻防止电压倒灌到芯片

erci***

youzai*** 发表于 2025-8-15 15:20
你好，因为上一篇帖子有很多代码，所以没有重复发。另外示波器里是SDA和SCL，他们是同在5
V电压的，但是 ...

上一篇帖子里USB相关的问题：

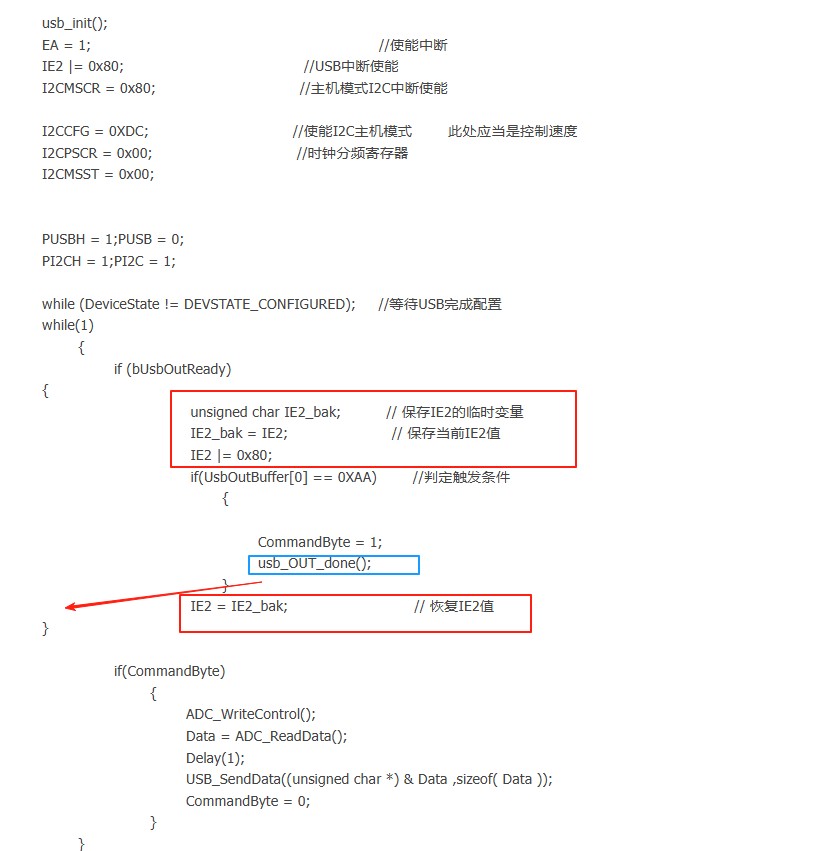

红框里的代码不需要，删掉。

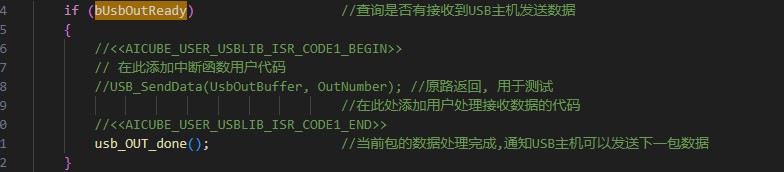

蓝框里这句挪出来，只要进了bUsbOutReady判断条件，就调用usb ouT done;。

youzai***

yao眼*** 发表于 2025-8-15 13:40
您的问题已经帮您反馈给技术，稍后会有回复，耐心等待下

感谢你

youzai***

王*** 发表于 2025-8-15 15:21
可以将代码和硬件电路图部分一并贴出吗？ADC部分如果容易受到干扰，可以尝试将采样时间拉到最大。因为单片 ...

硬件电路图我找一下，但是感觉不够清晰，都是用杜邦线飞来飞去的，谢谢大佬

erci***

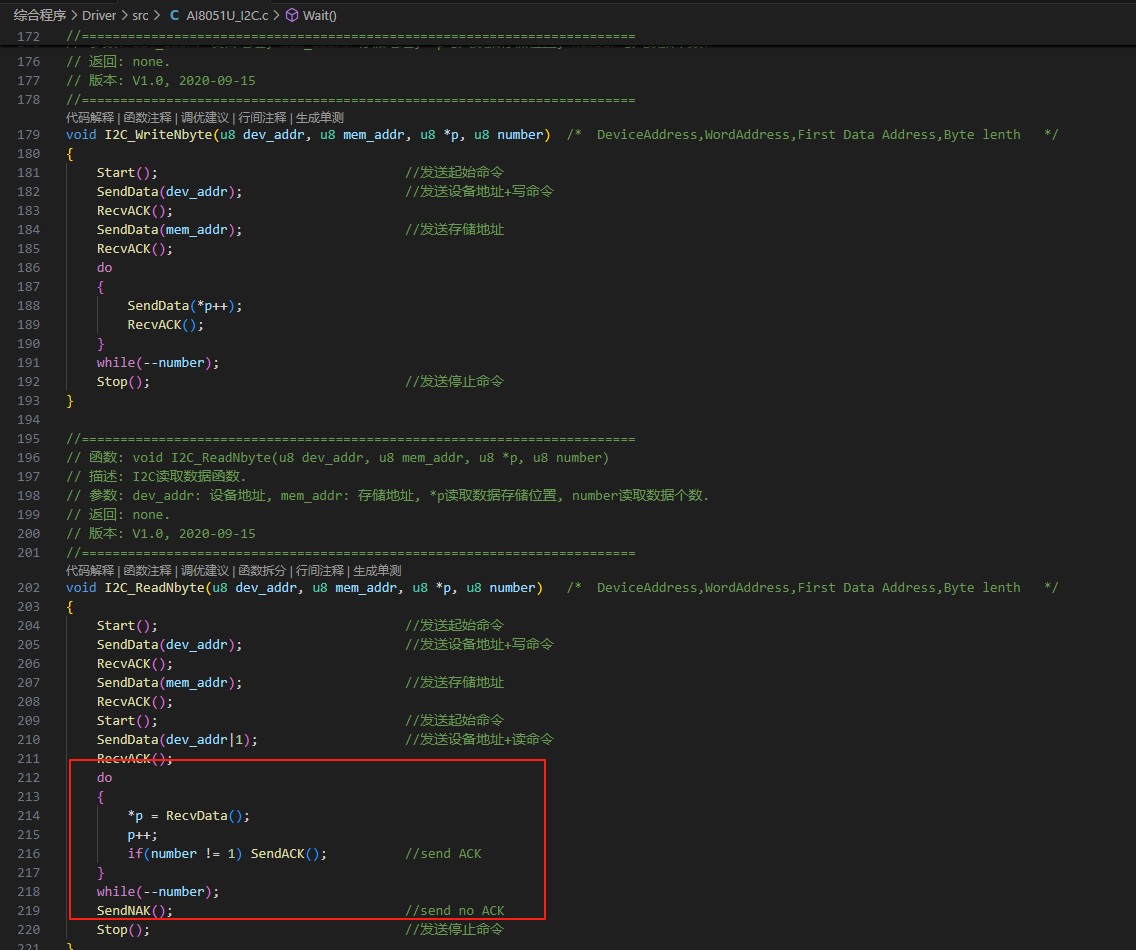

I2C相关问题：

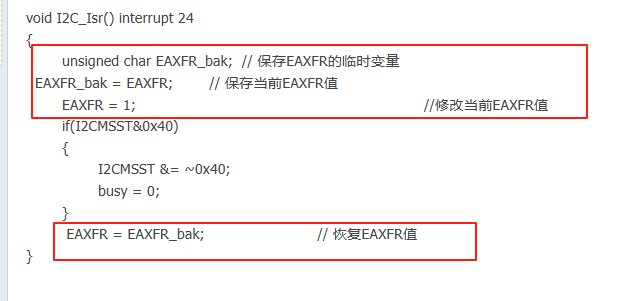

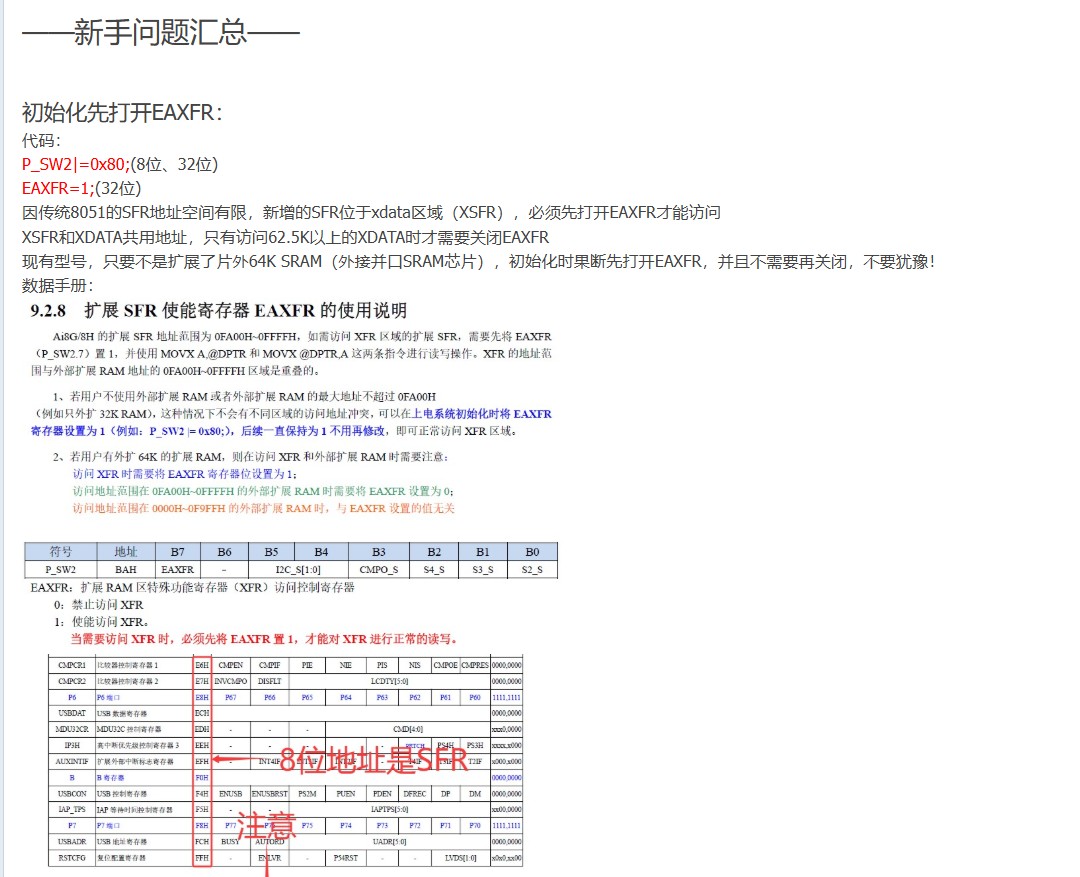

1.中断里不需要开关EAXFR,初始化时保持常开
2.库函数例程里有硬件I2C，可以替换试下，注意例程里用的查询模式没用中断。
https://www.stcaimcu.com/data/do ... 1U-SOFTWARE-LIB.zip

erci***

youzai*** 发表于 2025-8-15 15:20
你好，因为上一篇帖子有很多代码，所以没有重复发。另外示波器里是SDA和SCL，他们是同在5
V电压的，但是 ...

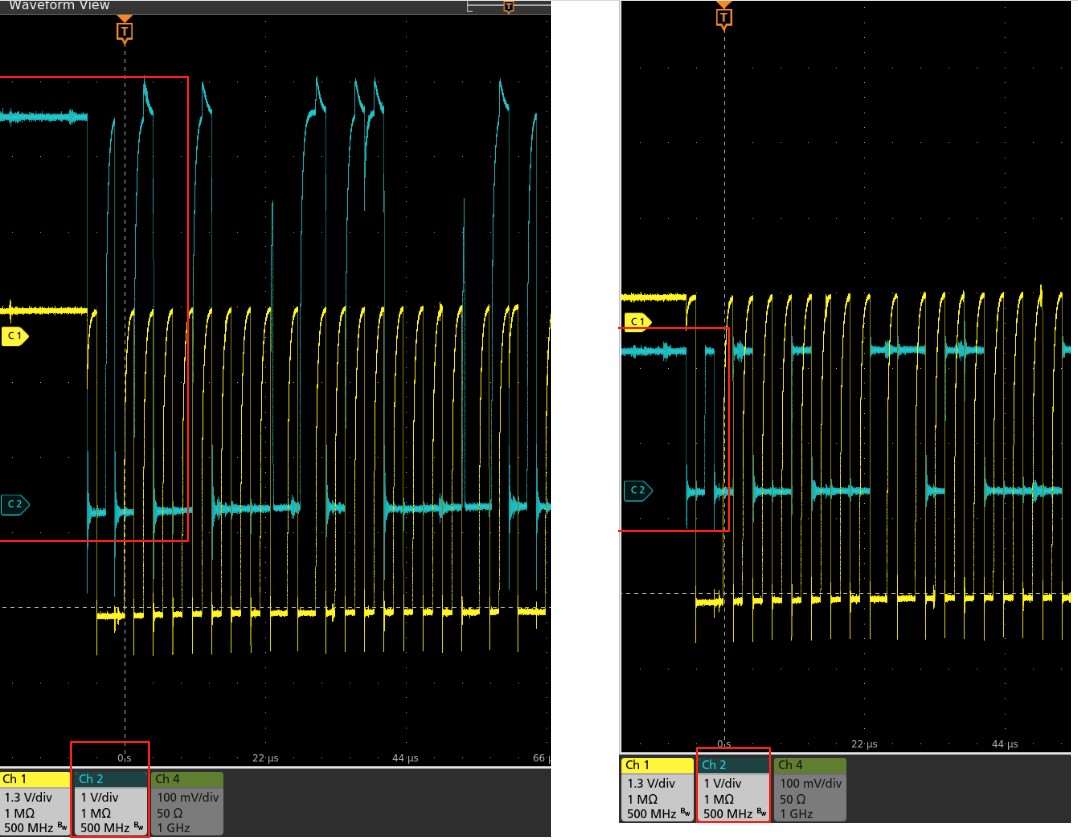

波形相关问题：

虽然说是都在5V，但是根据左下角这个1V/div，最后一张图电压对不上？可能要检查下

youzai***

王*** 发表于 2025-8-15 15:31
可以尝试一下减低i2c的通讯速率，因为我看波形并不是十分方正，如果上升缓慢，则有可能出现检测不到的情 ...

好的感谢，有确定是5V环境下的。已经在调用看看时钟可以多慢了，非常感谢，感觉也是因为自己做的板子不够好导致的，应答位附近经常有几个不应该存在的尖峰
