求大佬帮助！在使用188数码管显示数字时，可能因为使用查理复用原理导致拉高拉低过快，导致数码管的一些灯的不显示和多显示问题怎么解决？ SMG.c (5.72 KB, 下载次数: 2)


回复

使用道具 举报 送花
国芯人***

3

主题

2059

回帖

966

积分

等待验证会员

积分
966
发表于 昨天 09:18 | 显示全部楼层
针对您提到的188数码管在使用查理复用（Charlieplexing）原理时出现的显示异常问题，如部分LED不亮或误亮，以下是专业分析与解决方案：

一、问题分析

1. 查理复用原理简介
   查理复用是一种通过控制I/O端口的输入/输出状态，实现多路LED显示的技术。其核心在于利用单个引脚在不同状态下作为驱动或感应端，从而减少所需的I/O数量。然而，该技术对时序和电压控制要求较高。

2. 可能原因
时序控制不当：查理复用依赖精确的扫描周期，若刷新频率过低或时序混乱，可能导致某些LED未能及时响应。
电压波动或电流不足：LED点亮需要足够的驱动电流，若电源不稳定或电路设计不合理，可能造成部分LED无法正常工作。
引脚配置错误：未正确设置I/O方向或电平，可能导致部分LED处于高阻态或被误触发。
硬件干扰：共阴/共阳接法错误或外部噪声干扰，也可能导致显示异常。

二、解决方案建议

1. 优化时序控制
提高刷新频率：确保每帧刷新时间足够短（通常建议高于60Hz），以避免人眼察觉闪烁，同时保证所有LED能被正确点亮。
严格控制扫描顺序：按照设计文档中的逻辑顺序逐个激活LED，避免因跳变导致信号干扰。

2. 检查硬件连接与电源
确认共阴/共阳接法：根据数码管类型（共阴或共阳）正确连接电源和地线，避免因极性错误导致部分LED不亮。
增强电源稳定性：使用稳压器或滤波电容（如10μF电解电容）稳定供电，防止电压波动影响显示效果。
增加限流电阻：为每个LED添加适当阻值的限流电阻（一般推荐220Ω~330Ω），避免过流损坏或亮度不均。

3. 验证I/O配置
确保I/O方向正确：在查理复用中，需动态切换I/O引脚的输入/输出状态，确保每次仅有一个引脚为输出，其余为输入或高阻态。
避免浮空引脚：使用上拉/下拉电阻或软件配置为高阻态，防止引脚悬空引发误触发。

4. 排查干扰与信号完整性
缩短走线距离：尽量减少I/O引脚与数码管之间的走线长度，降低寄生电容和电感的影响。
屏蔽干扰源：若系统存在高频噪声，可考虑在电源端加装磁珠或使用屏蔽线。

三、调试建议
逐步测试：从简单模式（如单独点亮一个LED）开始，逐步扩展至复杂场景，定位具体故障点。
示波器辅助：使用示波器观察I/O信号波形，确保高低电平符合预期，无毛刺或抖动。
代码逻辑检查：确保程序中未出现逻辑错误，如重复激活同一引脚或未及时关闭其他引脚。

四、总结

188数码管在查理复用下的显示问题，主要源于时序、电源、硬件配置及信号干扰等因素。通过优化时序控制、完善电源设计、规范I/O配置及排查干扰，可有效解决显示异常问题。如问题仍未解决，建议进一步检查硬件布局或提供更详细的电路图以便深入分析。

如需进一步技术支持，请提供更多系统参数或代码片段，我们将为您定制化分析。

[本文内容由国芯人工智能辅助生成，仅供参考]
回复 支持 反对

使用道具 举报 送花
晓***
  • 打卡等级：以坛为家II
  • 打卡总天数：513
  • 最近打卡：2025-08-13 02:13:34
已绑定手机

39

主题

2394

回帖

3185

积分

荣誉版主

积分
3185
发表于 昨天 10:43 | 显示全部楼层
https://www.stcaimcu.com/thread-7580-1-1.html
睁开眼睛做场梦~~~
回复 支持 反对

使用道具 举报 送花
ccc***
  • 打卡等级：初来乍到
  • 打卡总天数：6
  • 最近打卡：2025-08-13 09:15:54
已绑定手机

3

主题

18

回帖

85

积分

注册会员

积分
85
发表于 昨天 11:00 | 显示全部楼层
  1. #include "SMG.h"

  2.

  3. //数码管

  4. //P13->P1

  5. //P15->P2

  6. //P54->P3

  7. //P11->P4

  8. //P31->P5

  9. //高阻输入

  10. #define  P0_MODE_IN_HIZ(Pin)                        P0M1 |= (Pin), P0M0 &= ~(Pin);

  11. #define  P1_MODE_IN_HIZ(Pin)                        P1M1 |= (Pin), P1M0 &= ~(Pin);

  12. #define  P2_MODE_IN_HIZ(Pin)                        P2M1 |= (Pin), P2M0 &= ~(Pin);

  13. #define  P3_MODE_IN_HIZ(Pin)                        P3M1 |= (Pin), P3M0 &= ~(Pin);

  14. #define  P4_MODE_IN_HIZ(Pin)                        P4M1 |= (Pin), P4M0 &= ~(Pin);

  15. #define  P5_MODE_IN_HIZ(Pin)                        P5M1 |= (Pin), P5M0 &= ~(Pin);

  16. #define  P6_MODE_IN_HIZ(Pin)                        P6M1 |= (Pin), P6M0 &= ~(Pin);

  17. #define  P7_MODE_IN_HIZ(Pin)                        P7M1 |= (Pin), P7M0 &= ~(Pin);

  18. //推挽输出

  19. #define  P0_MODE_OUT_PP(Pin)                        P0M1 &= ~(Pin), P0M0 |= (Pin);

  20. #define  P1_MODE_OUT_PP(Pin)                        P1M1 &= ~(Pin), P1M0 |= (Pin);

  21. #define  P2_MODE_OUT_PP(Pin)                        P2M1 &= ~(Pin), P2M0 |= (Pin);

  22. #define  P3_MODE_OUT_PP(Pin)                        P3M1 &= ~(Pin), P3M0 |= (Pin);

  23. #define  P4_MODE_OUT_PP(Pin)                        P4M1 &= ~(Pin), P4M0 |= (Pin);

  24. #define  P5_MODE_OUT_PP(Pin)                        P5M1 &= ~(Pin), P5M0 |= (Pin);

  25. #define  P6_MODE_OUT_PP(Pin)                        P6M1 &= ~(Pin), P6M0 |= (Pin);

  26. #define  P7_MODE_OUT_PP(Pin)                        P7M1 &= ~(Pin), P7M0 |= (Pin);

  27.

  28. sbit PSEG_1 = P1^3;

  29. sbit PSEG_2 = P1^5;

  30. sbit PSEG_3 = P5^4;

  31. sbit PSEG_4 = P1^1;

  32. sbit PSEG_5 = P3^1;

  33.

  34. #define PIN1_IN() P1_MODE_IN_HIZ(0x08);                                                       //把单片机IO口配置为高阻输入

  35. #define PIN2_IN() P1_MODE_IN_HIZ(0x20);

  36. #define PIN3_IN() P5_MODE_IN_HIZ(0x10);

  37. #define PIN4_IN() P1_MODE_IN_HIZ(0x02);

  38. #define PIN5_IN() P3_MODE_IN_HIZ(0x02);

  39.

  40. #define PIN1_L() P1_MODE_OUT_PP(0x08);PSEG_1 = 0;   //配置为推挽输出，且拉低

  41. #define PIN2_L() P1_MODE_OUT_PP(0x20);PSEG_2 = 0;

  42. #define PIN3_L() P5_MODE_OUT_PP(0x10);PSEG_3 = 0;

  43. #define PIN4_L() P1_MODE_OUT_PP(0x02);PSEG_4 = 0;

  44. #define PIN5_L() P3_MODE_OUT_PP(0x02);PSEG_5 = 0;

  45.

  46. #define PIN1_H() P1_MODE_OUT_PP(0x08);PSEG_1 = 1;  //配置为推挽输出，且拉高

  47. #define PIN2_H() P1_MODE_OUT_PP(0x20);PSEG_2 = 1;

  48. #define PIN3_H() P5_MODE_OUT_PP(0x10);PSEG_3 = 1;

  49. #define PIN4_H() P1_MODE_OUT_PP(0x02);PSEG_4 = 1;

  50. #define PIN5_H() P3_MODE_OUT_PP(0x02);PSEG_5 = 1;

  51.

  52.

  53. /************************************************************************************/

  54. void LED_GPIO_Init(void)//初始化IO口

  55. {

  56. //        P11 = 0;

  57. //                                P13 = 0;

  58. //                                P15 = 0;

  59. //                                P31 = 0;

  60. //                                P54 = 0;

  61.

  62.                 //P13,P11,P15

  63.                 P1_MODE_OUT_PP( 0x02 | 0x08 | 0x20 );

  64.                 //P31

  65.                 P3_MODE_OUT_PP( 0x02 );

  66.                 //P54

  67.                 P5_MODE_OUT_PP( 0x10 );

  68.

  69.                 Set_AllPin_INPUT();

  70. }

  71. /********************************熄灭所有数码管***********************************/

  72. void Set_AllPin_INPUT(void)

  73. {

  74. //                P11 = 1;

  75. //                P13 = 1;

  76. //                P15 = 1;

  77. //                P31 = 1;

  78. //                P54 = 1;

  79.

  80.                 PIN1_IN();//把单片机IO口配置为输入模式

  81.                 PIN2_IN();

  82.                 PIN3_IN();

  83.                 PIN4_IN();

  84.                 PIN5_IN();

  85. }

  86.

  87. unsigned char bai=0,shi=0,ge=0;//百位，十位，个位，

  88. unsigned short display_sram=0;

  89. unsigned short code Segment[3][11]={

  90.   {0x0000,0x0006,0x0000,0x0000,0x0000,0x0000,0x0000,0x0000,0x0000,0x0000,0x0000},//百位

  91.   {0x0770,0x0420,0x0741,0x0661,0x0431,0x0271,0x0371,0x0460,0x0771,0x0671,0x0000},//十位

  92.   {0xE888,0x8080,0xD808,0xD880,0xB080,0x7880,0x7888,0x8880,0xF888,0xF880,0x0000} //个位

  93.         };

  94.

  95. // 扫描函数 - 确保所有段线明确输出高低电平

  96. void Display_Scan1(void)

  97. {

  98.     if(display_sram & 0x8000) {

  99.         PIN2_H();

  100.     } else {

  101.         PIN2_L();

  102.     }

  103.

  104.     if(display_sram & 0x4000) {

  105.         PIN3_H();

  106.     } else {

  107.         PIN3_L();

  108.     }

  109.

  110.     if(display_sram & 0x2000) {

  111.         PIN4_H();

  112.     } else {

  113.         PIN4_L();

  114.     }

  115.

  116.     if(display_sram & 0x1000) {

  117.         PIN5_H();

  118.     } else {

  119.         PIN5_L();

  120.     }

  121.

  122.     PIN1_L();  // 最后使能位选

  123. }

  124.

  125. void Display_Scan2(void)

  126. {

  127.     if(display_sram & 0x0800) {

  128.         PIN1_H();

  129.     } else {

  130.         PIN1_L();

  131.     }

  132.

  133.     if(display_sram & 0x0400) {

  134.         PIN3_H();

  135.     } else {

  136.         PIN3_L();

  137.     }

  138.

  139.     if(display_sram & 0x0200) {

  140.         PIN4_H();

  141.     } else {

  142.         PIN4_L();

  143.     }

  144.

  145.     if(display_sram & 0x0100) {

  146.         PIN5_H();

  147.     } else {

  148.         PIN5_L();

  149.     }

  150.

  151.     PIN2_L();  // 使能位选

  152. }

  153.

  154.

  155. void Display_Scan3(void)

  156. {

  157.     if(display_sram & 0x0080) {

  158.         PIN1_H();

  159.     } else {

  160.         PIN1_L();

  161.     }

  162.

  163.     if(display_sram & 0x0040) {

  164.         PIN2_H();

  165.     } else {

  166.         PIN2_L();

  167.     }

  168.

  169.     if(display_sram & 0x0020) {

  170.         PIN4_H();

  171.     } else {

  172.         PIN4_L();

  173.     }

  174.

  175.     if(display_sram & 0x0010) {

  176.         PIN5_H();

  177.     } else {

  178.         PIN5_L();

  179.     }

  180.

  181.     PIN3_L();  // 使能位选

  182. }

  183.

  184. void Display_Scan4(void)

  185. {

  186.     if(display_sram & 0x0008) {

  187.         PIN1_H();

  188.     } else {

  189.         PIN1_L();

  190.     }

  191.

  192.     if(display_sram & 0x0004) {

  193.         PIN2_H();

  194.     } else {

  195.         PIN2_L();

  196.     }

  197.

  198.     if(display_sram & 0x0002) {

  199.         PIN3_H();

  200.     } else {

  201.         PIN3_L();

  202.     }

  203.

  204.     if(display_sram & 0x0001) {

  205.         PIN5_H();

  206.     } else {

  207.         PIN5_L();

  208.     }

  209.

  210.     PIN4_L();  // 使能位选

  211. }

  212.

  213. /****************************显示函数***********************************/

  214.

  215. //放在定时器中断函数，5ms运行一次，扫描一轮需要4*5ms=20ms，

  216. //也就是50Hz的刷新频率，如果感觉闪烁，可以4ms运行。

  217. void Display_tube(void)

  218. {

  219.     static unsigned char case_cnt = 0;

  220.     Set_AllPin_INPUT();  // 先关闭所有位选

  221.     display_sram = Segment[0][bai] | Segment[1][shi] | Segment[2][ge];

  222.

  223.     switch(case_cnt) {

  224.         case 0: Display_Scan1(); break;

  225.         case 1: Display_Scan2(); break;

  226.         case 2: Display_Scan3(); break;

  227.         case 3: Display_Scan4(); break;

  228.         default: case_cnt = 0; return;

  229.     }

  230.     case_cnt++;

  231.     if(case_cnt >= 4) case_cnt = 0;

  232. }

  233.

  234.

  235. void Dispaly_Dig(unsigned int dig)//拆分

  236. {

  237.         bai =  dig/100;

  238.         shi = (dig/10) %10;

  239.         ge  =  dig%10;

  240.         Display_tube();

  241. }

  242.

复制代码

主要是我这个代码不清楚哪有问题。参考的代码是：https://blog.csdn.net/weixin_42401119/article/details/120704663。
回复 支持 反对

使用道具 举报 送花
ccc***
  • 打卡等级：初来乍到
  • 打卡总天数：6
  • 最近打卡：2025-08-13 09:15:54
已绑定手机

3

主题

18

回帖

85

积分

注册会员

积分
85
发表于 昨天 11:01 | 显示全部楼层
晓*** 发表于 2025-8-13 10:43
https://www.stcaimcu.com/thread-7580-1-1.html

感谢，我先阅读一下您的文章。
回复 支持 反对

使用道具 举报 送花
ccc***
  • 打卡等级：初来乍到
  • 打卡总天数：6
  • 最近打卡：2025-08-13 09:15:54
已绑定手机

3

主题

18

回帖

85

积分

注册会员

积分
85
发表于 昨天 11:02 | 显示全部楼层
晓*** 发表于 2025-8-13 10:43
https://www.stcaimcu.com/thread-7580-1-1.html

这个数码管在PCB布线时，每一个引脚的线长需要等长吗？我驱动显示不全有没有可能是这个问题呢?

点评

晓***
不需要等长，也不可能因为没有等长处理导致显示问题，这个IO频率远到不了考虑等长的地步。  详情 回复 发表于 昨天 23:24
回复 支持 反对

使用道具 举报 送花
Debu***
  • 打卡等级：以坛为家II
  • 打卡总天数：526
  • 最近打卡：2025-08-13 09:45:20
已绑定手机

86

主题

5898

回帖

1万

积分

超级版主

积分
10659
发表于 昨天 11:24 | 显示全部楼层
逐段显示，只有亮的段两个IO推挽，其他IO高阻，点亮前后加延时

点评

晓***
也许，同一时间可以点亮多段呢，这样节约刷新时间，LED亮度也能提升。  详情 回复 发表于 昨天 23:21
回复 支持 反对

使用道具 举报 送花
ccc***
  • 打卡等级：初来乍到
  • 打卡总天数：6
  • 最近打卡：2025-08-13 09:15:54
已绑定手机

3

主题

18

回帖

85

积分

注册会员

积分
85
发表于 昨天 13:45 | 显示全部楼层
晓*** 发表于 2025-8-13 10:43
https://www.stcaimcu.com/thread-7580-1-1.html

您好我这边按照您的驱动程序重新写了数码管的驱动程序，但是还是出现了显示错误的问题。
主函数：
  1. #include "Config.h"

  2.

  3. #include "SMG.h"

  4. #include "Delay.h"

  5. #include "Timer.h"

  6. //========================================================================

  7. void Sys_Init(void);

  8. void Project_Task(void);

  9.

  10. //========================================================================

  11.

  12. //========================================================================

  13. // 主函数

  14. void main()

  15. {

  16.                 Sys_Init();

  17.

  18.                 while(1)

  19.                 {

  20.                         Project_Task();

  21.                 }

  22. }

  23.

  24. //========================================================================

  25. void Sys_Init(void)

  26. {

  27.                 P_SW2 |= 0x80;  // 使能访问XSFR

  28.

  29.                 // 配置引脚

  30.                 //P10_PWM1P，冷白

  31.                 //P12_PWM2P，红色

  32.                 //P14_PWM3P，绿色

  33.                 //P16_PWM4P，蓝色

  34.                 //P17_PWM5_2，暖白

  35.                 //P33_INT1，人体

  36.                 //P34_ADC12，光敏

  37.                 //P32_INT0_ADC10，拨键

  38.                 //P30_INT4，按键1

  39.                 //P37_INT3，按键2

  40.                 //数码管

  41.                 //P13->P1

  42.                 //P15->P2

  43.                 //P54->P3

  44.                 //P11->P4

  45.                 //P31->P5

  46.                 //P36_INT2_ADC14，充电

  47.                 //P35_ADC13，电池电压

  48.                 P1M1 = BIN(00101010);

  49.                 P1M0 = BIN(11010101);

  50.                 P3M1 = BIN(01111110);

  51.                 P3M0 = BIN(00000000);

  52.     P5M1 = BIN(00010000);

  53.                 P5M0 = BIN(00000000);

  54.

  55.                 P10 = 0;

  56.                 P12 = 0;

  57.                 P14 = 0;

  58.                 P16 = 0;

  59.                 P17 = 0;

  60.

  61.                 SMG_GPIO_Init();

  62.                 Timer0_Init();

  63.                 Timer1_Init();

  64.                 EA = 1;

  65. }

  66.

  67. //========================================================================

  68. void Project_Task(void)

  69. {

  70.         display(0,0,0,0,1);

  71. }
复制代码


数码管驱动：
  1. #include "SMG.h"

  2.

  3. //数码管

  4. //P13->P1

  5. //P15->P2

  6. //P54->P3

  7. //P11->P4

  8. //P31->P5

  9. //高阻输入

  10. #define  P0_MODE_IN_HIZ(Pin)                        P0M1 |= (Pin), P0M0 &= ~(Pin);

  11. #define  P1_MODE_IN_HIZ(Pin)                        P1M1 |= (Pin), P1M0 &= ~(Pin);

  12. #define  P2_MODE_IN_HIZ(Pin)                        P2M1 |= (Pin), P2M0 &= ~(Pin);

  13. #define  P3_MODE_IN_HIZ(Pin)                        P3M1 |= (Pin), P3M0 &= ~(Pin);

  14. #define  P4_MODE_IN_HIZ(Pin)                        P4M1 |= (Pin), P4M0 &= ~(Pin);

  15. #define  P5_MODE_IN_HIZ(Pin)                        P5M1 |= (Pin), P5M0 &= ~(Pin);

  16. #define  P6_MODE_IN_HIZ(Pin)                        P6M1 |= (Pin), P6M0 &= ~(Pin);

  17. #define  P7_MODE_IN_HIZ(Pin)                        P7M1 |= (Pin), P7M0 &= ~(Pin);

  18. //推挽输出

  19. #define  P0_MODE_OUT_PP(Pin)                        P0M1 &= ~(Pin), P0M0 |= (Pin);

  20. #define  P1_MODE_OUT_PP(Pin)                        P1M1 &= ~(Pin), P1M0 |= (Pin);

  21. #define  P2_MODE_OUT_PP(Pin)                        P2M1 &= ~(Pin), P2M0 |= (Pin);

  22. #define  P3_MODE_OUT_PP(Pin)                        P3M1 &= ~(Pin), P3M0 |= (Pin);

  23. #define  P4_MODE_OUT_PP(Pin)                        P4M1 &= ~(Pin), P4M0 |= (Pin);

  24. #define  P5_MODE_OUT_PP(Pin)                        P5M1 &= ~(Pin), P5M0 |= (Pin);

  25. #define  P6_MODE_OUT_PP(Pin)                        P6M1 &= ~(Pin), P6M0 |= (Pin);

  26. #define  P7_MODE_OUT_PP(Pin)                        P7M1 &= ~(Pin), P7M0 |= (Pin);

  27. //准双向口

  28. #define  P0_MODE_IO_PU(Pin)                                P0M1 &= ~(Pin), P0M0 &= ~(Pin);

  29. #define  P1_MODE_IO_PU(Pin)                                P1M1 &= ~(Pin), P1M0 &= ~(Pin);

  30. #define  P2_MODE_IO_PU(Pin)                                P2M1 &= ~(Pin), P2M0 &= ~(Pin);

  31. #define  P3_MODE_IO_PU(Pin)                                P3M1 &= ~(Pin), P3M0 &= ~(Pin);

  32. #define  P4_MODE_IO_PU(Pin)                                P4M1 &= ~(Pin), P4M0 &= ~(Pin);

  33. #define  P5_MODE_IO_PU(Pin)                                P5M1 &= ~(Pin), P5M0 &= ~(Pin);

  34. #define  P6_MODE_IO_PU(Pin)                                P6M1 &= ~(Pin), P6M0 &= ~(Pin);

  35. #define  P7_MODE_IO_PU(Pin)                                P7M1 &= ~(Pin), P7M0 &= ~(Pin);

  36.

  37. sbit PSEG_1 = P1^3;

  38. sbit PSEG_2 = P1^5;

  39. sbit PSEG_3 = P5^4;

  40. sbit PSEG_4 = P1^1;

  41. sbit PSEG_5 = P3^1;

  42.

  43. #define PIN1_IN() P1_MODE_IN_HIZ(0x08);                                                       //把单片机IO口配置为高阻输入

  44. #define PIN2_IN() P1_MODE_IN_HIZ(0x20);

  45. #define PIN3_IN() P5_MODE_IN_HIZ(0x10);

  46. #define PIN4_IN() P1_MODE_IN_HIZ(0x02);

  47. #define PIN5_IN() P3_MODE_IN_HIZ(0x02);

  48.

  49. #define PIN1_OUT_L() P1_MODE_OUT_PP(0x08);PSEG_1 = 0;   //配置为推挽输出，且拉低

  50. #define PIN2_OUT_L() P1_MODE_OUT_PP(0x20);PSEG_2 = 0;

  51. #define PIN3_OUT_L() P5_MODE_OUT_PP(0x10);PSEG_3 = 0;

  52. #define PIN4_OUT_L() P1_MODE_OUT_PP(0x02);PSEG_4 = 0;

  53. #define PIN5_OUT_L() P3_MODE_OUT_PP(0x02);PSEG_5 = 0;

  54.

  55. #define PIN1_OUT_H() P1_MODE_OUT_PP(0x08);PSEG_1 = 1;  //配置为推挽输出，且拉高

  56. #define PIN2_OUT_H() P1_MODE_OUT_PP(0x20);PSEG_2 = 1;

  57. #define PIN3_OUT_H() P5_MODE_OUT_PP(0x10);PSEG_3 = 1;

  58. #define PIN4_OUT_H() P1_MODE_OUT_PP(0x02);PSEG_4 = 1;

  59. #define PIN5_OUT_H() P3_MODE_OUT_PP(0x02);PSEG_5 = 1;

  60.

  61.

  62. //各个LED灯珠代表的位

  63. //#define A1 0x00000001

  64. #define B1 0x00000002

  65. #define C1 0x00000004

  66. //#define D1 0x00000008

  67. //#define E1 0x00000010

  68. //#define F1 0x00000020

  69. //#define G1 0x00000040

  70.

  71. #define A2 0x00000080

  72. #define B2 0x00000100

  73. #define C2 0x00000200

  74. #define D2 0x00000400

  75. #define E2 0x00000800

  76. #define F2 0x00001000

  77. #define G2 0x00002000

  78.

  79. #define A3 0x00004000

  80. #define B3 0x00008000

  81. #define C3 0x00010000

  82. #define D3 0x00020000

  83. #define E3 0x00040000

  84. #define F3 0x00080000

  85. #define G3 0x00100000

  86.

  87. #define DP1 0x00200000

  88. #define DP2 0x00400000

  89. #define K1 0x00800000

  90. #define K2 0x01000000

  91.

  92.

  93. u32 xdata display_num;

  94.

  95. //第一个7段码从0~9对应的编码

  96. code u32 digit1[11] =

  97. {

  98.         0,         //0

  99.         B1|C1,     //1

  100.         0,         //2

  101.         0,         //3

  102.         0,         //4

  103.         0,         //5

  104.         0,         //6

  105.         0,         //7

  106.         0,                                 //8

  107.         0,         //9

  108.         0,         //黑 消隐

  109. };

  110.

  111. //第二个7段码从0~9对应的编码

  112. code u32 digit2[11] =

  113. {

  114.         A2|B2|C2|D2|E2|F2,         //0

  115.         B2|C2,                     //1

  116.         A2|B2|D2|E2|G2,            //2

  117.         A2|B2|C2|D2|G2,            //3

  118.         B2|C2|F2|G2,               //4

  119.         A2|C2|D2|F2|G2,            //5

  120.         A2|C2|D2|E2|F2|G2,         //6

  121.         A2|B2|C2,                  //7

  122.         A2|B2|C2|D2|E2|F2|G2,                  //8

  123.         A2|B2|C2|D2|F2|G2,         //9

  124.         0,                                           //黑 消隐

  125. };

  126.

  127. //第三个7段码从0~9对应的编码

  128. code u32 digit3[11] =

  129. {

  130.         A3|B3|C3|D3|E3|F3,         //0

  131.         B3|C3,                     //1

  132.         A3|B3|D3|E3|G3,            //2

  133.         A3|B3|C3|D3|G3,            //3

  134.         B3|C3|F3|G3,               //4

  135.         A3|C3|D3|F3|G3,            //5

  136.         A3|C3|D3|E3|F3|G3,         //6

  137.         A3|B3|C3,                  //7

  138.         A3|B3|C3|D3|E3|F3|G3,      //8

  139.         A3|B3|C3|D3|F3|G3,         //9

  140.         0,                               //黑 消隐

  141. };

  142. /************************************************************************************/

  143. void SMG_GPIO_Init(void)//初始化IO口

  144. {

  145.                 Set_AllPin_INPUT();

  146. }

  147. /********************************熄灭所有数码管***********************************/

  148. void Set_AllPin_INPUT(void)

  149. {

  150. //                P11 = 1;

  151. //                P13 = 1;

  152. //                P15 = 1;

  153. //                P31 = 1;

  154. //                P54 = 1;

  155.

  156.                 PIN1_IN();//把单片机IO口配置为输入模式

  157.                 PIN2_IN();

  158.                 PIN3_IN();

  159.                 PIN4_IN();

  160.                 PIN5_IN();

  161. }

  162.

  163. void display(u16 num,bit dp_1,bit dp_2,bit KK1,bit KK2)

  164. {

  165.         u8 num1,num2,num3;

  166.         num1 = num / 100;               //拆分出百位

  167.         num2 = (num % 100) / 10;          //拆分出十位

  168.         num3 = num % 10;                //拆分出个位

  169.         display_num = digit1[num1] | digit2[num2] | digit3[num3];

  170.         if(dp_1)  display_num |= DP1;   //暂未写消隐功能  可根据小数点位置和小数点前数字为零处理消隐

  171.         if(dp_2)  display_num |= DP1;

  172.         if(KK1)  display_num |= K1;

  173.         if(KK2)  display_num |= K2;

  174. }

  175.

  176.

  177. //刷数码管定时器 1000Hz  三个数码管平均333Hz

  178. void Timer0_Isr(void) interrupt 1

  179. {

  180.         static u8 sta;

  181.         Set_AllPin_INPUT();     //关闭数码管

  182.         switch (sta)

  183.         {

  184.                 case 1:

  185.                         PIN1_OUT_L();

  186.                         if(display_num & B3) PIN2_OUT_H();   //1                B3        D3        F3        G3

  187.                         if(display_num & D3) PIN3_OUT_H();

  188.                         if(display_num & F1) PIN4_OUT_H();

  189.                         if(display_num & G2) PIN5_OUT_H();

  190.                         sta++;

  191.                         break;

  192.                 case 2:

  193.                         PIN2_OUT_L();

  194.                         if(display_num & A3) PIN1_OUT_H();   //2                A3        B2        D2        E2

  195.                         if(display_num & B2) PIN3_OUT_H();

  196.                         if(display_num & D2) PIN4_OUT_H();

  197.                         if(display_num & E2) PIN5_OUT_H();

  198. //                        if(display_num & DP1) PIN1_OUT_H();

  199.                         sta++;

  200.                         break;

  201.                 case 3:

  202.                         PIN3_OUT_L();

  203.                         if(display_num & C3) PIN1_OUT_H();   //3                C3        A2        C2        F2

  204.                         if(display_num & A2) PIN2_OUT_H();

  205.                         if(display_num & C2) PIN4_OUT_H();

  206.                         if(display_num & F2) PIN5_OUT_H();

  207. //                        if(display_num & DP2) PIN1_OUT_H();

  208.                         sta++;

  209.                         break;

  210.                 case 4:

  211.                         PIN4_OUT_L();

  212.                         if(display_num & E3) PIN1_OUT_H();   //4                E3        C1        B1        G2

  213.                         if(display_num & C1) PIN2_OUT_H();

  214.                         if(display_num & B1) PIN3_OUT_H();

  215.                         if(display_num & G2) PIN5_OUT_H();

  216.                         sta++;

  217.                         break;

  218.                 case 5:

  219.                         PIN5_OUT_L();

  220.                         if(display_num & DP1) PIN1_OUT_H();   //5                DP1        DP2        K1        K2

  221.                         if(display_num & DP2) PIN4_OUT_H();

  222.                         if(display_num & K1)  PIN3_OUT_H();

  223.                         if(display_num & K2)  PIN2_OUT_H();

  224.                         sta = 1;

  225.                         break;

  226. //                case 6:

  227. //                        PIN6_OUT_L();

  228. //                        if(display_num & E2) PIN3_OUT_H();   //6                E2        D3        F3

  229. //                        if(display_num & D3) PIN4_OUT_H();

  230. //                        if(display_num & F3) PIN5_OUT_H();

  231. //                        sta = 1;

  232. //                        break;

  233.                 default:

  234.                         sta = 1;

  235.                         break;

  236.         }

  237. }

  238.

复制代码


定时器初始化函数：
  1. #include "Timer.h"

  2.

  3. void Timer0_Init(void)                //1毫秒@24.000MHz

  4. {

  5.         AUXR |= 0x80;                        //定时器时钟1T模式

  6.         TMOD &= 0xF0;                        //设置定时器模式

  7.         TL0 = 0x40;                                //设置定时初始值

  8.         TH0 = 0xA2;                                //设置定时初始值

  9.         TF0 = 0;                                //清除TF0标志

  10.         TR0 = 1;                                //定时器0开始计时

  11.         ET0 = 1;                                //使能定时器0中断

  12. }

  13.

  14. void Timer1_Init(void)                //10毫秒@24.000MHz

  15. {

  16.         AUXR &= 0xBF;                        //定时器时钟12T模式

  17.         TMOD &= 0x0F;                        //设置定时器模式

  18.         TL1 = 0xE0;                                //设置定时初始值

  19.         TH1 = 0xB1;                                //设置定时初始值

  20.         TF1 = 0;                                //清除TF1标志

  21.         TR1 = 1;                                //定时器1开始计时

  22.         ET1 = 1;                                //使能定时器1中断

  23. }

复制代码


麻烦您帮我看一下
回复 支持 反对

使用道具 举报 送花
ccc***
  • 打卡等级：初来乍到
  • 打卡总天数：6
  • 最近打卡：2025-08-13 09:15:54
已绑定手机

3

主题

18

回帖

85

积分

注册会员

积分
85
发表于 昨天 13:47 | 显示全部楼层
显示效果：

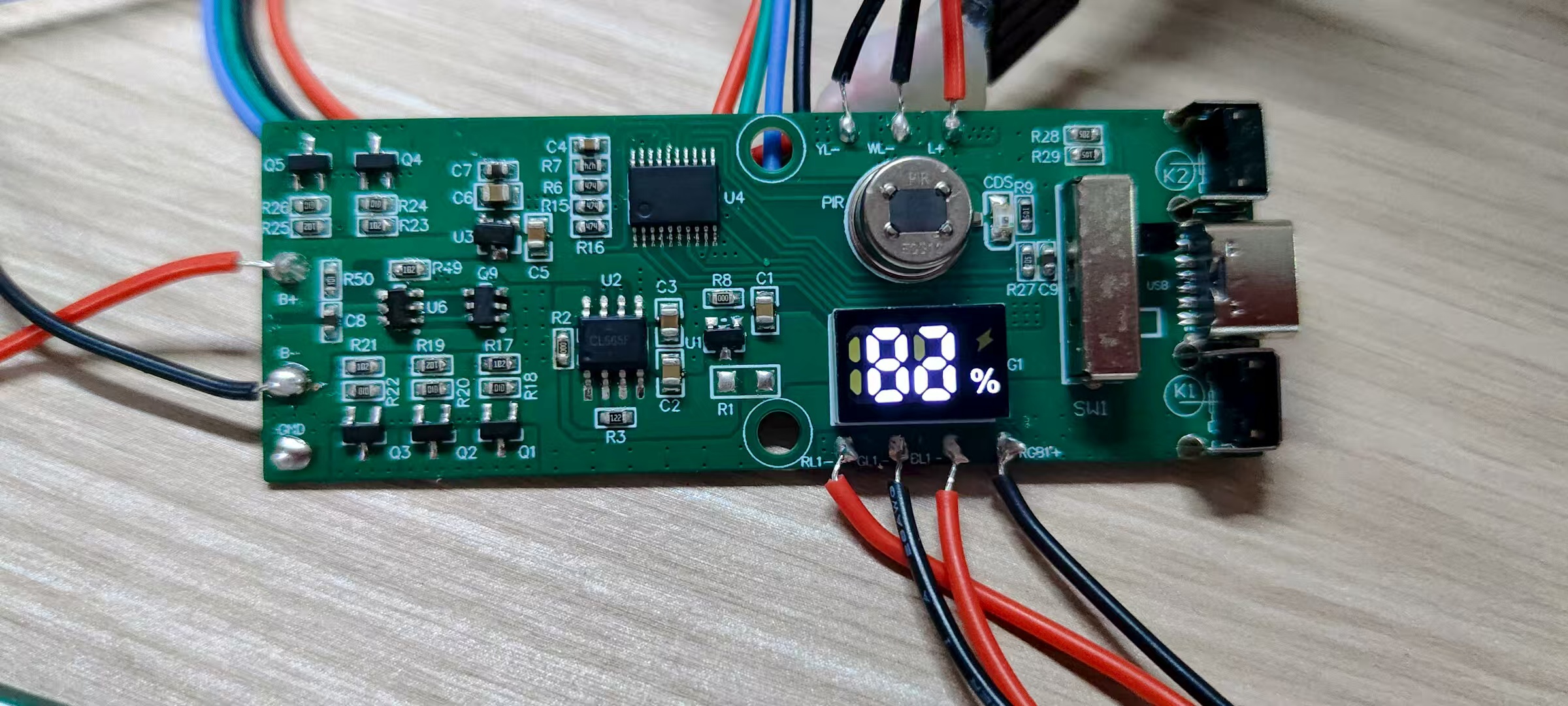

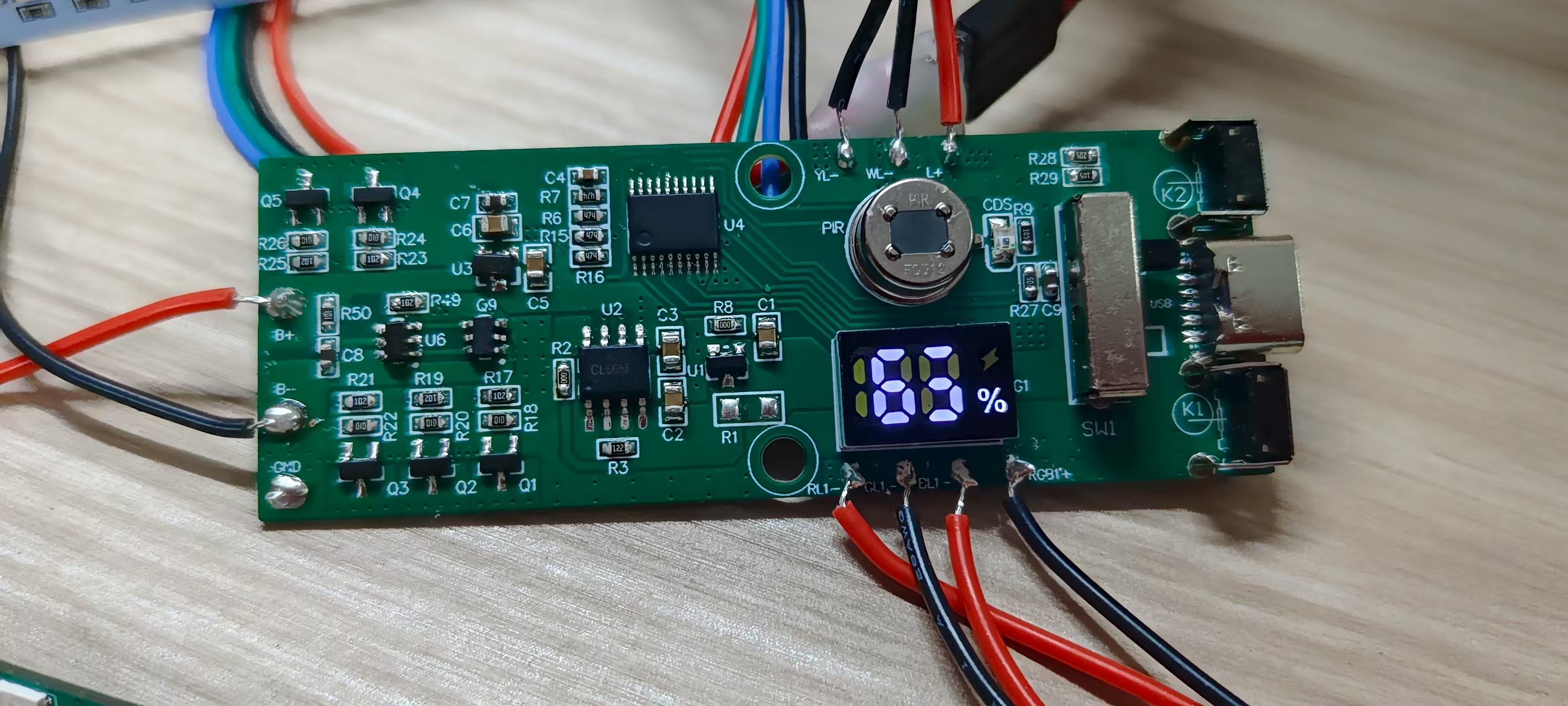

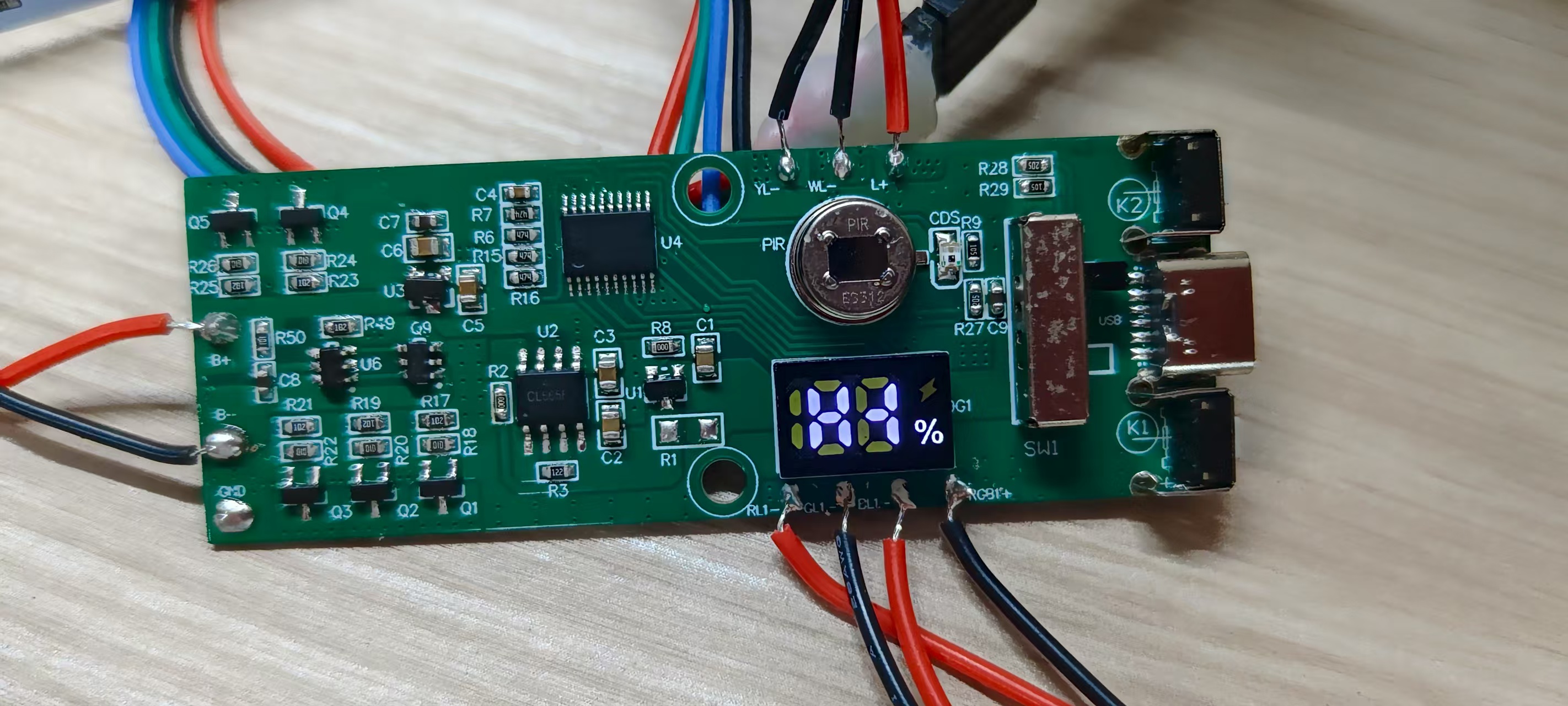

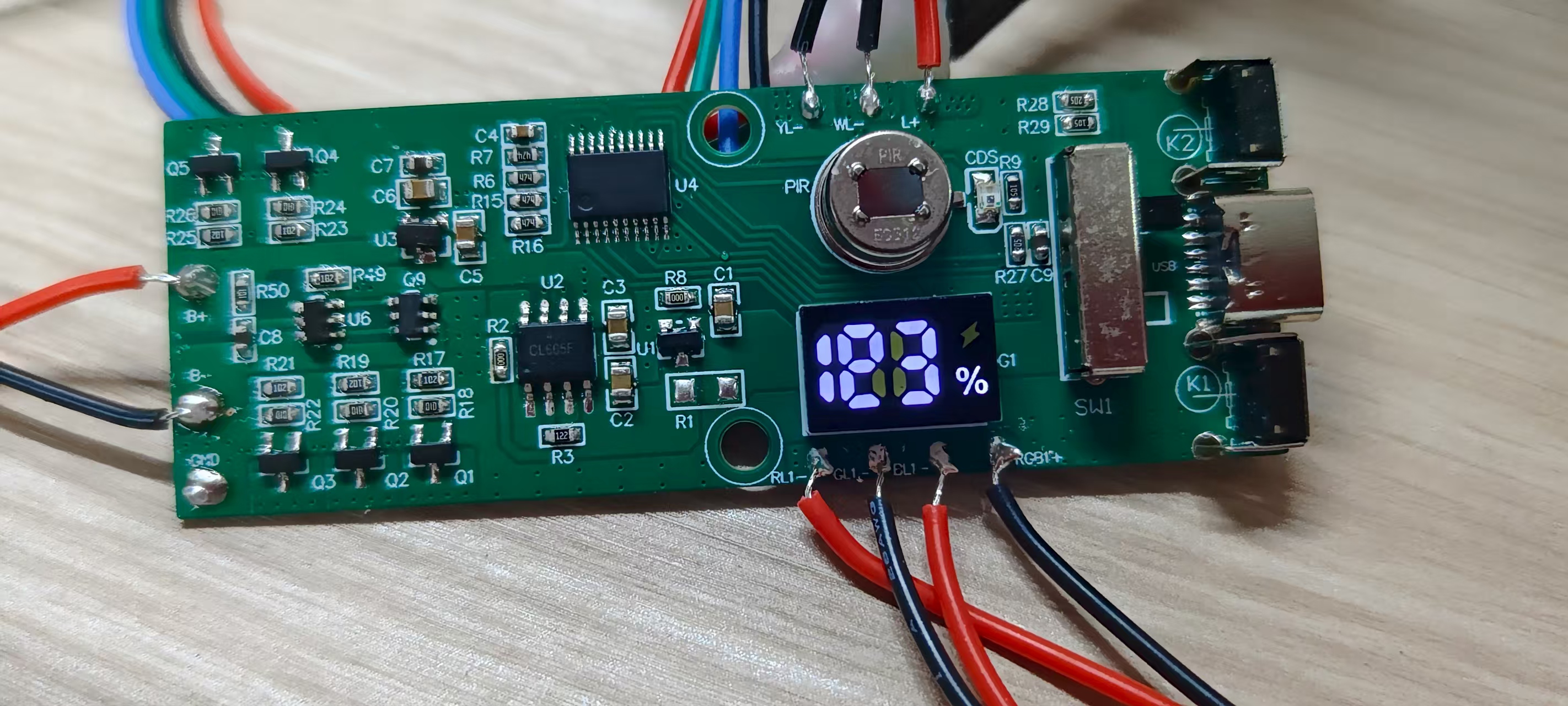

显示123、11、55、0四种，最后的两种图标显示没问题，但是会出现频闪。
回复 支持 反对

使用道具 举报 送花
ccc***
  • 打卡等级：初来乍到
  • 打卡总天数：6
  • 最近打卡：2025-08-13 09:15:54
已绑定手机

3

主题

18

回帖

85

积分

注册会员

积分
85
发表于 昨天 13:55 | 显示全部楼层

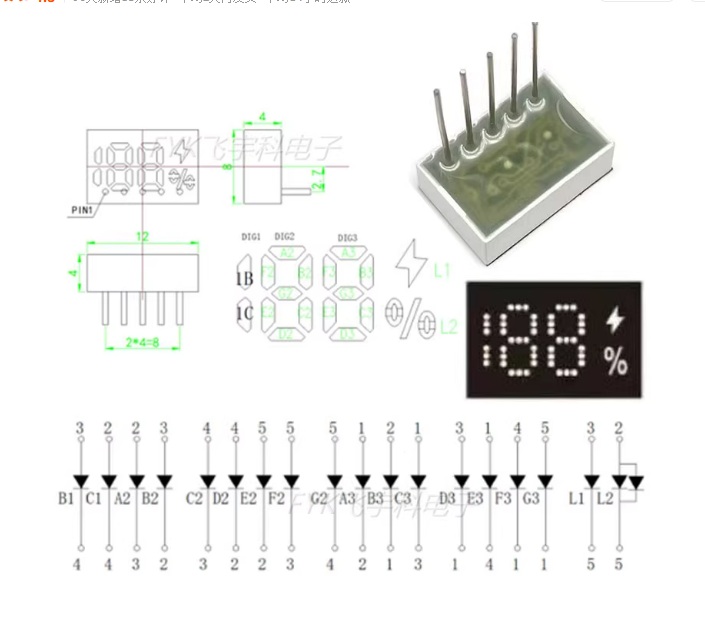

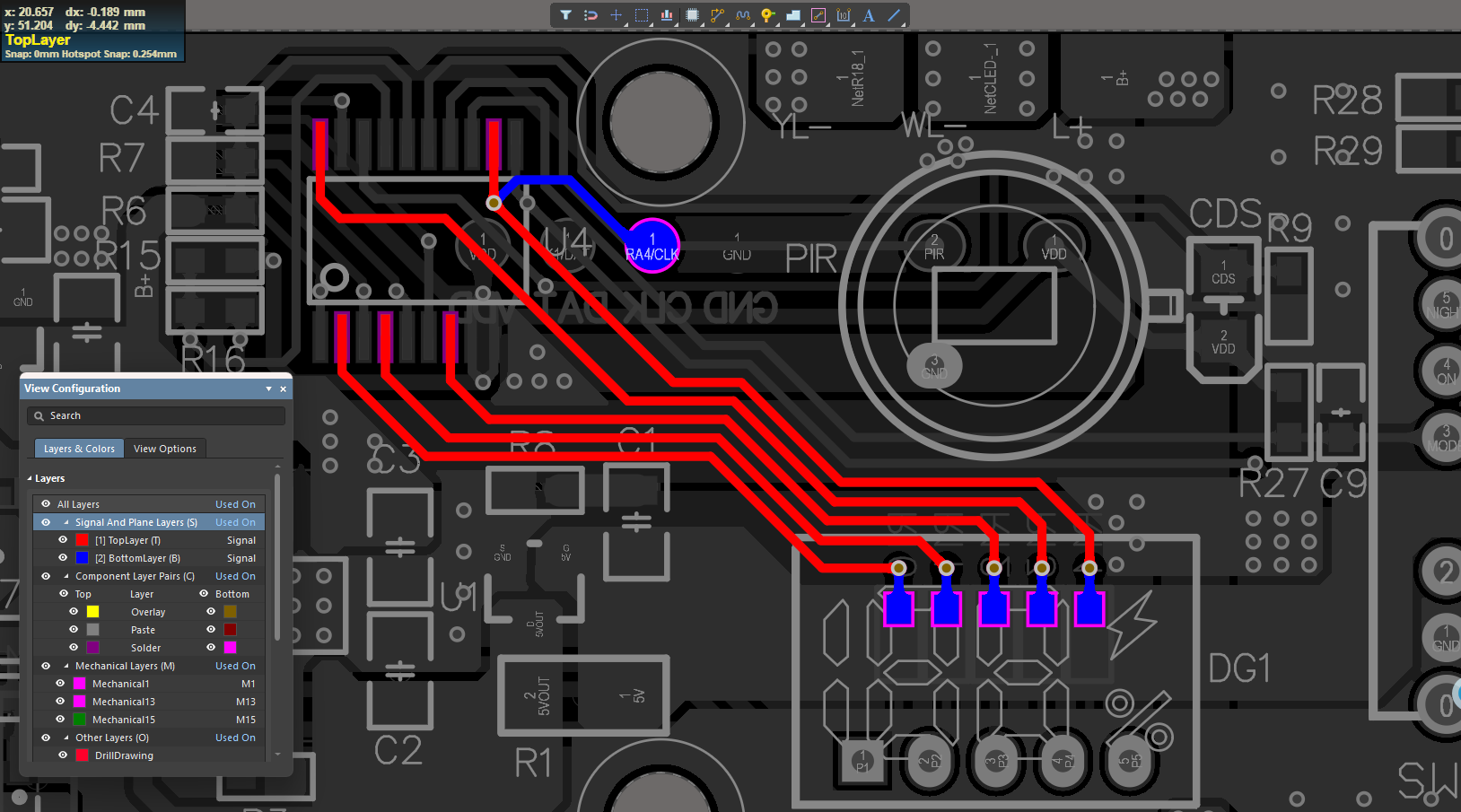

这是我选用的数码管和数码管的连线
回复 支持 反对

使用道具 举报 送花
下一页 »
12下一页
返回列表 发新帖
高级模式
B Color Image Link Quote Code Smilies
您需要登录后才可以回帖 登录 | 立即注册

本版积分规则

QQ|手机版|深圳国芯人工智能有限公司 ( 粤ICP备2022108929号-2 )

GMT+8, 2025-8-14 06:24 , Processed in 0.143996 second(s), 99 queries .

Powered by Discuz! X3.5

© 2001-2025 Discuz! Team.

快速回复 返回顶部 返回列表
