求助，30个按键分别对应30个LED，我的原理图可行嘛？

阿珍爱*** · 发表于 2025-8-12 19:21:05

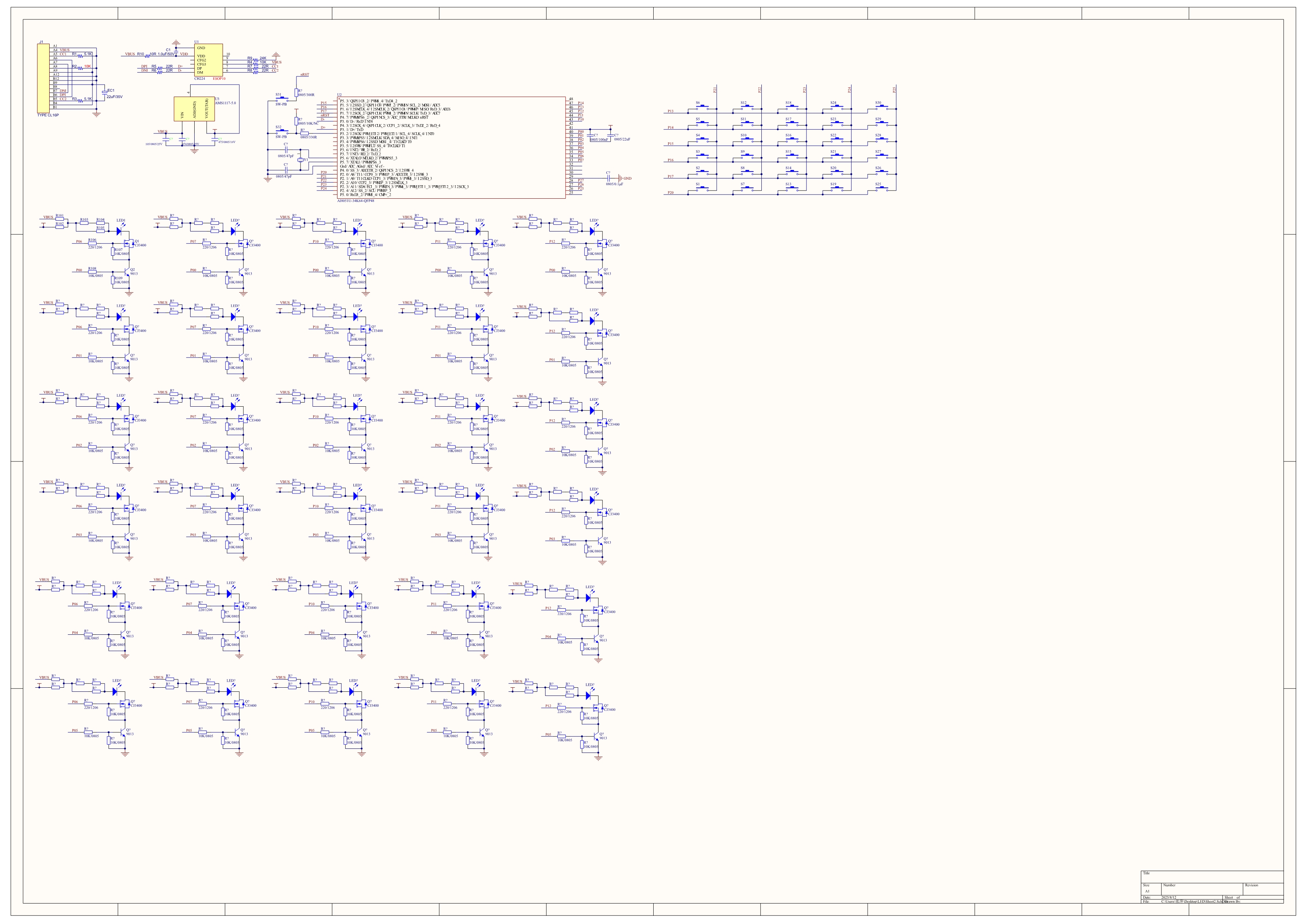

我想用Ai8051U来实现30个按键分别对应30个LED灯，按下按钮后，对应的led灯亮起，目前在proteus上用4*4的矩阵按键实现了16个led灯的亮灭，但不知道我原理图中这种5*6矩阵的按键和5*6矩阵的LED是否能实现，还请愿意帮忙的大佬帮我看看这原理图有什么问题没

国芯人*** · 发表于 2025-8-12 19:23:00

您好，感谢您的提问。关于您使用Ai8051U实现30个按键分别控制30个LED的方案，从原理图设计的角度来看，采用5×6矩阵按键与5×6矩阵LED的方式是可行的，但需要特别注意以下几点：

一、硬件连接合理性分析

1. 矩阵按键与LED的配置
您提到使用5×6矩阵按键和5×6矩阵LED，这意味着每个按键对应一个LED，共30组。这种设计在理论上是可行的，但需确保每个按键与对应的LED之间有明确的映射关系。

2. 端口资源分配
Ai8051U是一款基于8051内核的增强型MCU，通常具备较多的I/O端口（如P0-P3）。对于5×6矩阵按键，需要至少5条行线和6条列线，共11根引脚；同理，5×6矩阵LED也需要5条行线和6条列线，共11根引脚。因此，总共需要22根I/O引脚。若您的MCU可用引脚足够，此方案是可行的。

3. 驱动方式选择
按键扫描：建议采用逐行扫描方式，通过拉高某一行，检测列线状态来判断按键是否按下。
LED显示：可采用动态扫描方式，即依次点亮各行，配合列信号控制LED亮灭，以节省I/O资源并提高效率。

4. 上拉/下拉电阻配置
矩阵按键的列线应接上拉电阻，确保未按键时为高电平；行线可由MCU控制高低电平。同样，LED的阴极或阳极应根据电路设计合理配置上拉或下拉电阻，避免漏电或误触发。

二、潜在问题与优化建议

1. I/O资源紧张
若Ai8051U的I/O数量有限，可能需要考虑复用部分引脚或采用外部扩展芯片（如74HC595移位寄存器）来减少占用。

2. 矩阵扫描频率与时序控制
动态扫描时需保证足够的刷新率（一般大于50Hz），否则可能出现LED闪烁或按键识别不准确的问题。

3. 去抖动处理
按键存在机械抖动，建议在软件中加入延时或滤波算法（如软件消抖或硬件RC滤波）以提高稳定性。

4. 电源与接地设计
多个LED同时亮起时电流较大，需确保电源稳定，必要时增加滤波电容以防止电压波动影响MCU工作。

三、结论

综上所述，您的原理图在逻辑上是可行的，但需重点关注以下几点：
确保I/O资源充足；
合理配置行列线及驱动方式；
加入必要的去抖动和滤波措施；
优化电源管理以适应多LED同时工作的情况。

若您能提供具体的原理图或代码片段，我可以进一步帮助您检查细节问题。希望以上分析对您有所帮助，祝项目顺利！

[本文内容由国芯人工智能辅助生成，仅供参考]
