8H2K12U芯片问题困惑

江南***

目前为了成本，选用了8H2K12U_QFN20封装的芯片，进行OLED12864调机，程序在8H4K64TL芯片上测试OK（硬件SPI），但程序移植到8H2K12U芯片上时无法点亮OLED屏，程序使用了硬件SPI_4设置，不知道是什么原因，难道STC8H2K12U芯片不支持硬件SPI功能（使用软件SPI是可以点亮，用硬件SPI_1也不能点亮），烦请各位大咖帮忙分析一下原因！（软硬件交换MOSI  MISO都尝试过）

国芯人***

尊敬的用户您好，感谢您对国芯人工智能的关注与支持。关于您在使用STC8H2K12U芯片进行OLED12864调机过程中遇到的问题，我们已认真阅读并分析相关情况。以下是我们针对该问题的专业分析与建议：

首先，STC8H2K12U是STC公司推出的基于8051内核的增强型单片机，具备一定的外设功能，包括硬件SPI模块。然而，其硬件SPI功能相较于更高性能型号（如STC8H4K64TL）可能存在限制或配置差异。

根据您的描述，程序在STC8H4K64TL上测试正常，但移植至STC8H2K12U后无法通过硬件SPI点亮OLED屏，而软件SPI可以正常工作。这表明问题可能出在硬件SPI配置、引脚定义或时序控制等方面。

以下是可能的原因分析及建议：

1. 硬件SPI功能限制
   STC8H2K12U的硬件SPI模块可能仅支持部分模式（如CPOL=0, CPHA=0），且主频受限。建议查阅官方数据手册，确认该芯片是否支持所需的SPI模式及频率，并确保程序中配置的SPI参数与之匹配。

2. 引脚配置不一致
   不同封装的芯片引脚布局可能不同，尤其在QFN20封装中，部分引脚可能被复用为其他功能。请确认SPI相关的MOSI、SCLK、CS等信号是否正确映射到指定引脚，并检查是否有冲突的复用功能未关闭。

3. 时钟源与分频设置
   硬件SPI的时钟频率依赖于系统时钟源和分频设置。若系统时钟过高或分频不当，可能导致SPI通信异常。建议降低SPI时钟频率，或尝试使用内部RC振荡器以稳定时序。

4. 中断与DMA配置
   若程序中启用了SPI中断或DMA传输，需确保相关寄存器配置正确，避免因中断未响应或DMA通道冲突导致通信失败。

5. OLED驱动兼容性
   OLED屏的驱动协议可能对SPI时序有特定要求，例如数据帧格式、命令字节顺序等。建议再次核对OLED驱动代码与硬件SPI的兼容性，必要时调整数据发送顺序或增加延时。

6. 硬件连接与电源稳定性
   检查OLED屏与MCU之间的物理连接是否稳固，电源电压是否稳定，避免因供电不足或信号干扰导致显示异常。

综上所述，建议您从以下几个方面逐步排查：
核实STC8H2K12U的SPI功能支持情况；
检查并重新配置SPI引脚及模式；
调整SPI时钟频率与分频系数；
测试不同SPI模式（如硬件SPI1、SPI4）；
优化OLED驱动代码与时序控制。

如需进一步协助，欢迎提供具体代码片段、电路图及SPI配置寄存器内容，我们将为您进行更详细的分析。

感谢您的理解与支持，祝您项目顺利！

[本文内容由国芯人工智能辅助生成，仅供参考]

erci***

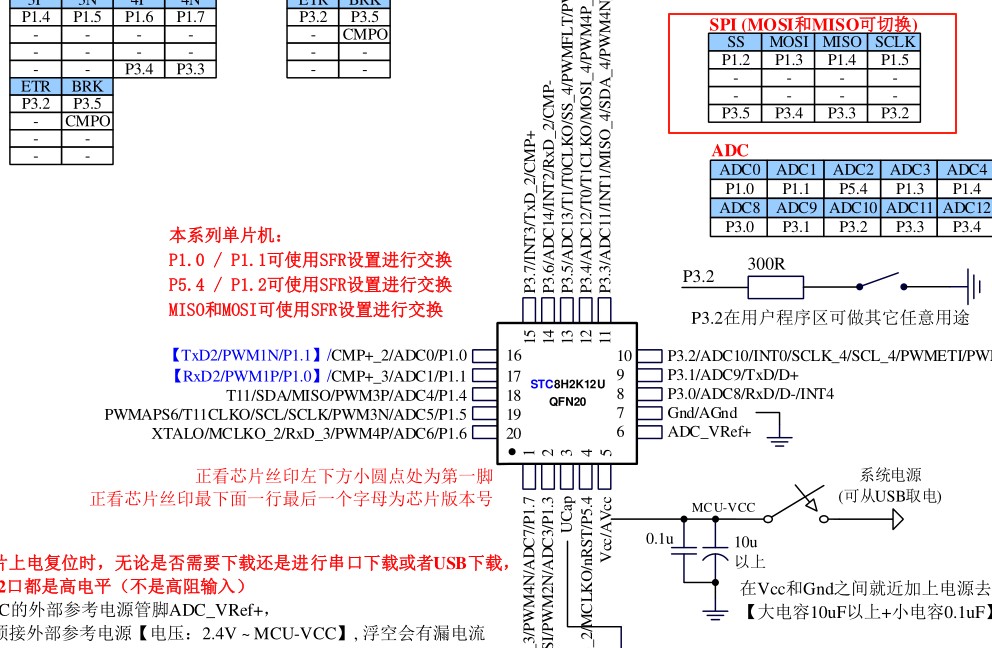

接线错误

P32 SCLK
P33 MISO
P34 MOSI

江南***

erci*** 发表于 2025-8-12 10:20
接线错误

P32 SCLK

您好，能否详细指点一下？

erci***

江南*** 发表于 2025-8-13 15:58
您好，能否详细指点一下？

CS对应SS

DC对应SCLK

MCU是主机:
DO对应MOSI
DI对应MISO

MCU是从机:

DO对应MISO
DI对应MOSI

江南***

erci*** 发表于 2025-8-13 16:15
CS对应SS

DC对应SCLK

您好，我核对了一下，应该没错。但我用您的接线也尝试了，还是没点亮，真的不知道哪里有问题发

江南***

江南*** 发表于 2025-8-14 10:58
您好，我核对了一下，应该没错。但我用您的接线也尝试了，还是没点亮，真的不知道哪里有问题发
...

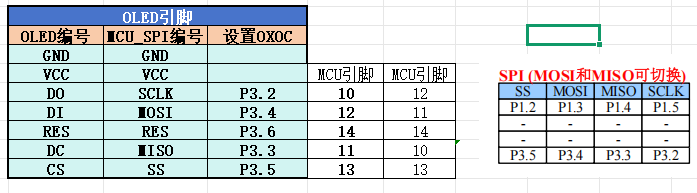

麻烦请看看是否正确，谢谢

erci***

江南*** 发表于 2025-8-14 11:07
麻烦请看看是否正确，谢谢

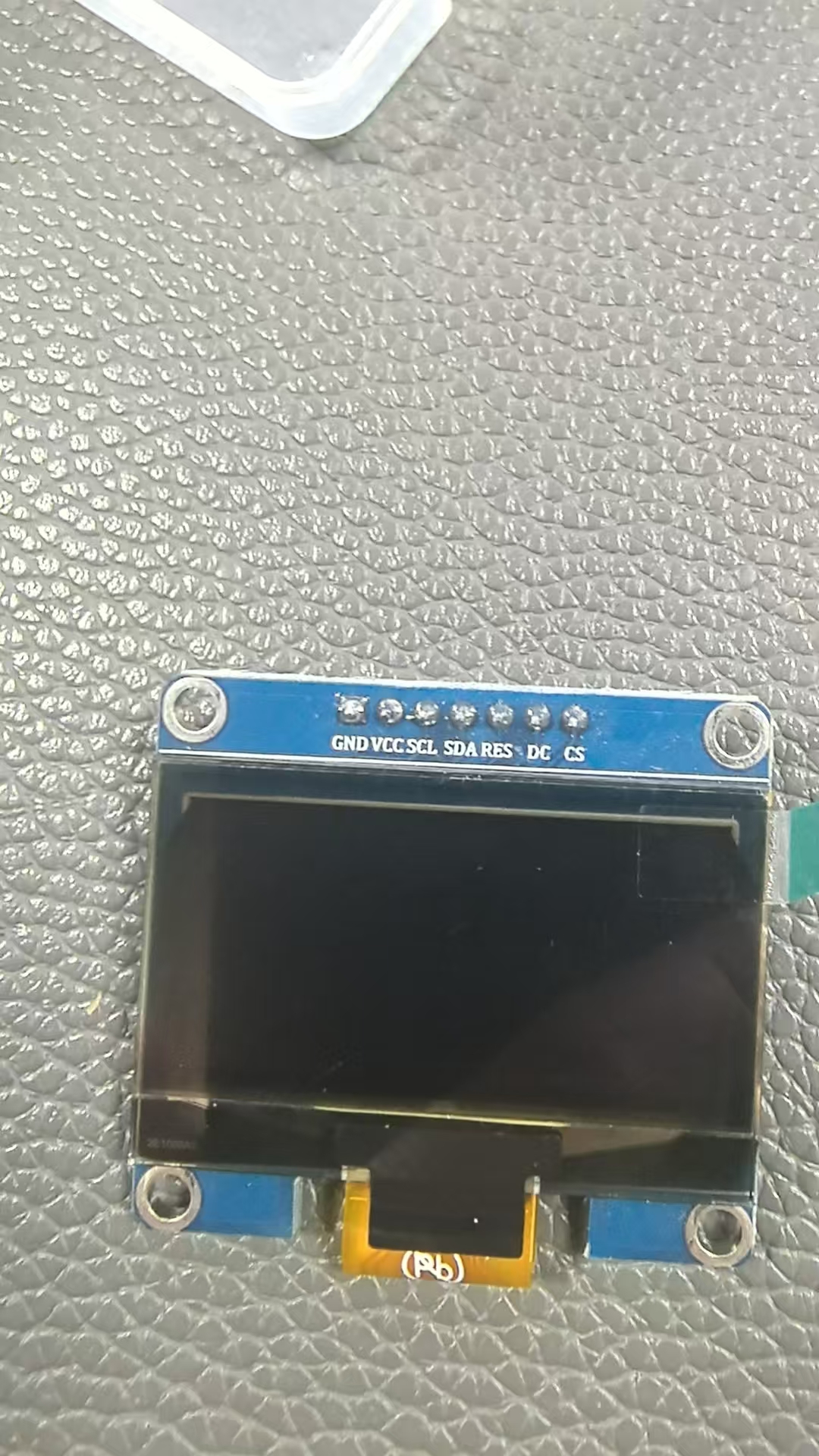

这是哪家的屏幕，手册可以发下吗？

erci***

江南*** 发表于 2025-8-14 11:07
麻烦请看看是否正确，谢谢

参考这个脚位，DC就不是CLK引脚了，是DATA\CMD切换引脚，和SPI无关的，要用一个独立IO切换控制

江南***

erci*** 发表于 2025-8-14 11:32
参考这个脚位，DC就不是CLK引脚了，是DATA\CMD切换引脚，和SPI无关的，要用一个独立IO切换控制
...

OLED12864屏
