单片机型号8G2K32S4，遇到诡异问题

hali***

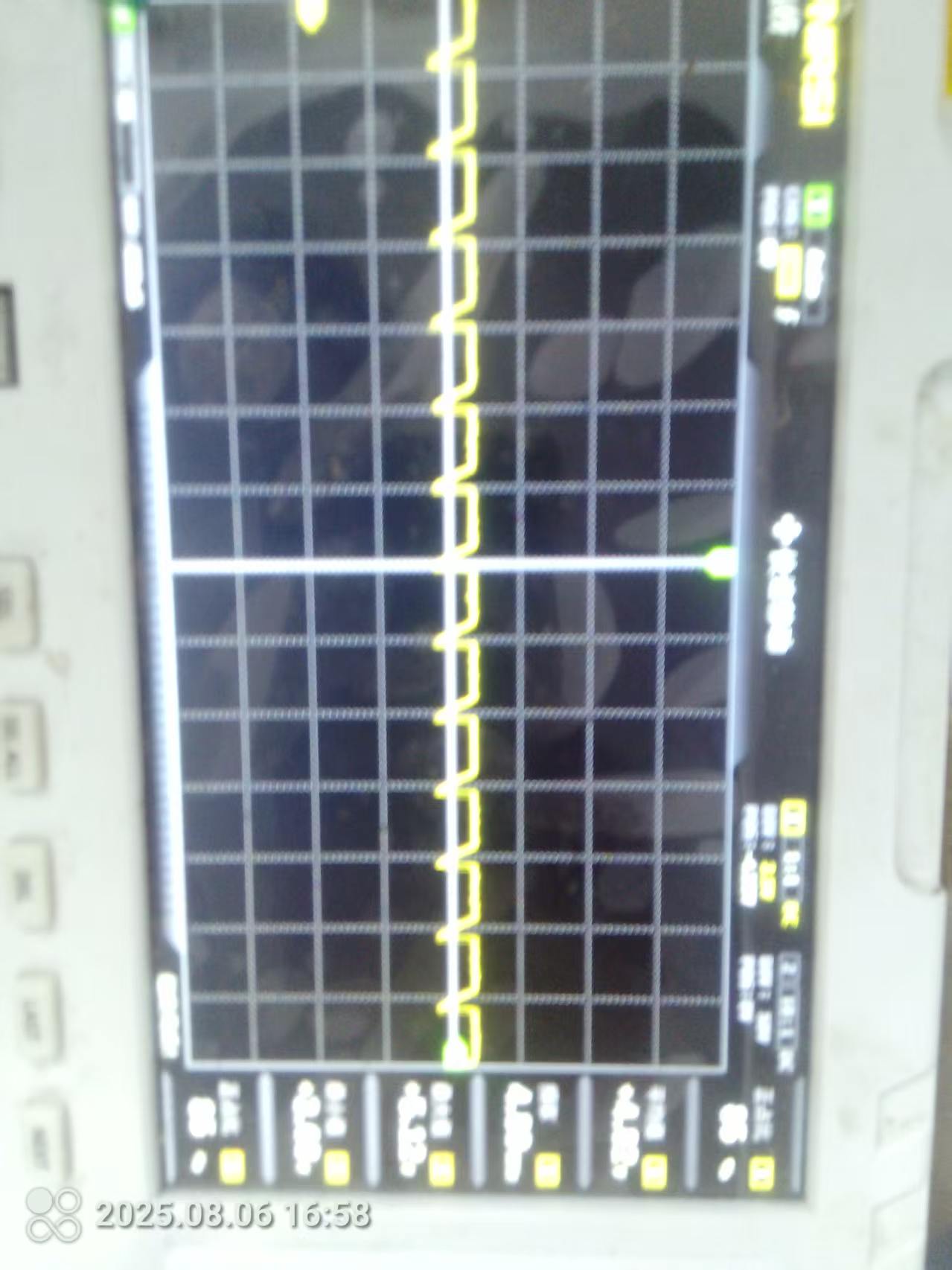

配置PWM，这个单片机是可以实现6组不同频率的PWM，在没有使能输出P1.0这个引脚的情况下，他输出了这个引脚会输出4.9Khz,占空比25%的方波，并且这个时候其他别的一些引脚的波形也变成了频率为4.9Khz，如下图所示的波形，导致板子不能正常工作，就想问下这个原因是什么

国芯人***

关于您提到的STC8G2K32S4单片机在未使能P10引脚输出的情况下，该引脚仍输出49kHz、占空比25%的方波，并且其他引脚波形也受到影响的问题，以下是可能的原因分析及建议：

首先，STC8G2K32S4是一款基于增强型8051内核的单片机，支持多组PWM输出。其PWM功能通常由定时器模块（如T0、T1、T2等）控制，通过配置相关寄存器实现不同频率和占空比的输出。

您描述的现象表明：即使未启用P10引脚的PWM输出，它仍然存在信号输出，且影响其他引脚的波形，这可能是以下几种情况导致：

1. 寄存器配置错误
   PWM输出通常依赖于多个寄存器的正确配置，包括PWM模式选择寄存器（如PWMCON）、输出使能寄存器（如P1M1/P1M2）、定时器控制寄存器等。若这些寄存器配置不正确，可能导致某些引脚被误认为处于PWM输出状态，从而产生意外信号。

2. 复用功能冲突
   STC8G系列单片机的部分引脚具有复用功能，例如可配置为PWM、ADC、I/O等。如果P10或其他引脚被错误地配置为PWM输出模式，而未正确关闭，也可能导致异常输出。建议检查相关引脚的复用功能配置是否正确。

3. 定时器或PWM模块异常
   若定时器或PWM模块发生异常（如计数器溢出、中断未处理等），可能导致PWM输出逻辑紊乱，从而在未使能状态下产生非预期信号。建议检查定时器初始化代码是否正确，以及是否存在未处理的中断。

4. 电源或时钟不稳定
   单片机运行依赖于稳定的电源和时钟源。若系统时钟不稳定或存在干扰，可能导致PWM模块工作异常，进而产生非预期波形。建议使用示波器检测时钟信号是否稳定，并确保电源滤波良好。

5. 外部干扰或硬件问题
   在实际应用中，外部电路设计不当也可能导致类似现象。例如，P10引脚可能存在上拉/下拉电阻未正确配置，或与其他电路连接不良，导致信号被误读或干扰。此外，PCB布局不合理也可能引起电磁干扰，影响PWM输出。

建议您采取以下步骤进行排查：
检查PWM相关寄存器配置，确认P10及其他引脚的PWM输出是否被正确禁用。
使用示波器或逻辑分析仪观察各引脚的输出信号，确认是否为PWM信号或受其他因素影响。
检查定时器初始化代码，确保定时器工作模式、分频系数等参数设置正确。
确保电源和时钟电路稳定，避免因供电或时钟异常导致系统行为异常。
若问题依旧，建议联系STC官方技术支持，提供具体代码和硬件配置信息，以便进一步分析。

综上所述，该现象可能由配置错误、硬件设计不当或系统运行异常等多种因素引起。建议从软件配置和硬件环境两方面入手，逐步排查并解决问题。

[本文内容由国芯人工智能辅助生成，仅供参考]

Debu***

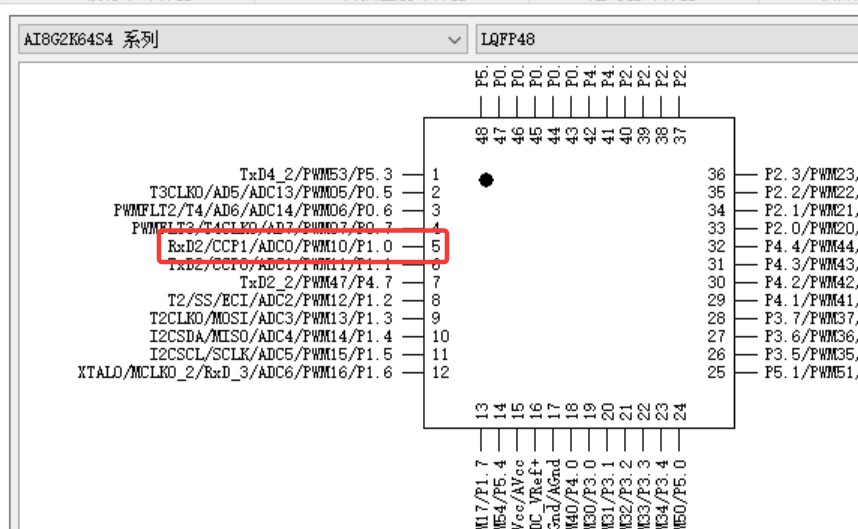

P10有CCP1和PWM10
无程序无法具体分析

hali***

国芯人*** 发表于 2025-8-6 17:03
关于您提到的STC8G2K32S4单片机在未使能P10引脚输出的情况下，该引脚仍输出49kHz、占空比25%的方波，并且其 ...

只有1.0这个脚有问题，我换做P1口的别的脚就没有问题，我想问下这个1.0脚是什么特殊脚吗？我现在只能不用这个1.0脚

hali***

Debu*** 发表于 2025-8-6 17:38
P10有CCP1和PWM10
无程序无法具体分析

没开CCP，也没开PWM，他自己就发出脉冲的，还连带着别的几个IO输出不正常

hali***

还有一个问题是，这个怎么实现频率从1hz，间隔1hz,可调的？？这个周期是连续间隔1可调的，但是频率不连续
