RTC在掉电模式下可以继续工作吗|可以

sess*** · 发表于前天 15:22

STC8H8K64U的RTC在掉电模式下可以继续工作吗？

国芯人*** · 发表于前天 15:23

STC8H8K64U是一款由宏晶科技（GST）推出的高性能8位单片机，具备多种低功耗模式以适应不同的应用场景。其中，掉电模式（Power Down Mode）是其一种深度低功耗工作模式，用于在系统不需运行时最大限度地降低功耗。

关于RTC（实时时钟）在掉电模式下是否可以继续工作的问题，需要从以下几个方面进行分析：

1. RTC功能概述
RTC模块通常用于记录时间信息，即使在系统进入低功耗模式或关机状态下，也能保持时间的连续性。这通常依赖于一个独立的时钟源，如32.768kHz的外部晶振或内部低速RC振荡器。

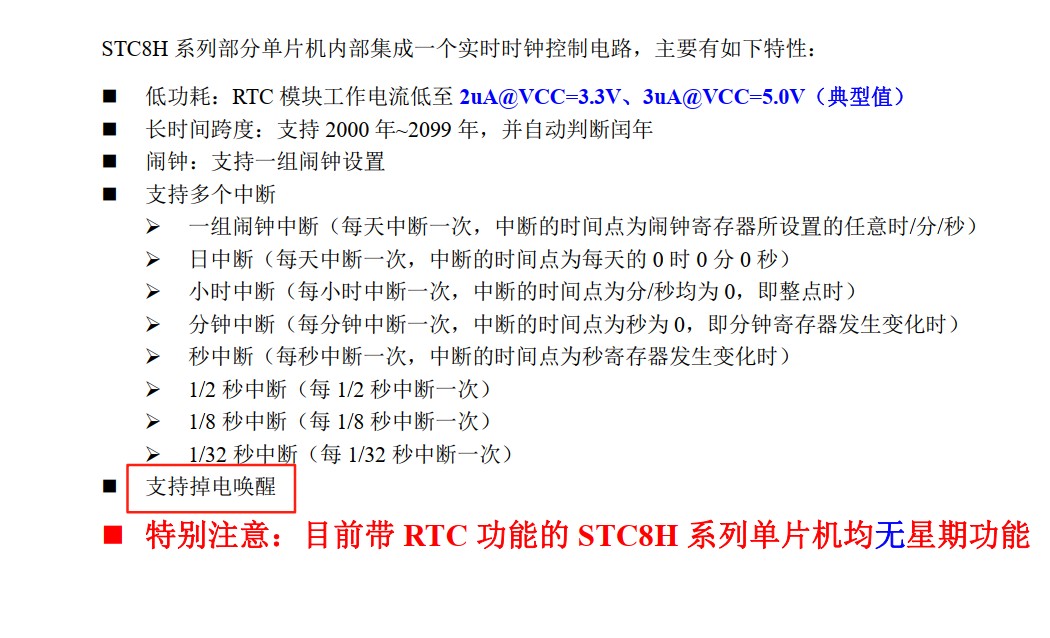

2. STC8H8K64U的RTC特性
STC8H8K64U内置的RTC模块支持在掉电模式下维持运行。具体而言，当系统进入掉电模式时，主CPU、大部分外设和时钟系统会被关闭，但RTC模块仍可由独立的电源供应（如备用电池）维持运行，从而保持时间计数。

3. 掉电模式下的供电需求
要使RTC在掉电模式下正常工作，必须确保RTC模块有持续的电源供应。通常情况下，系统会通过VDD引脚为RTC提供电源，但在掉电模式下，VDD可能被断开。因此，若要实现RTC在掉电状态下的持续运行，通常需要将RTC的电源引脚连接至一个独立的备用电源（如纽扣电池），以保证其持续供电。

4. 配置与使用建议
在使用STC8H8K64U的RTC功能时，建议按照以下步骤进行配置：
确保已启用RTC模块；
配置RTC时钟源为外部32.768kHz晶振或内部低速RC；
设置RTC寄存器，包括时间、日期等参数；
在进入掉电模式前，确认RTC模块已正确初始化并开始运行；
若需在掉电模式下维持RTC运行，应确保RTC电源引脚始终处于供电状态。

5. 注意事项
若未为RTC提供独立电源，在掉电模式下RTC将无法工作；
一些开发板或应用设计中可能未预留备用电源接口，此时RTC在掉电模式下将停止运行；
实际应用中，建议结合硬件设计与软件配置，确保RTC在系统低功耗状态下仍能可靠运行。

综上所述，STC8H8K64U的RTC在掉电模式下是可以继续工作的，但前提是必须为RTC模块提供持续的电源供应。用户在设计系统时应充分考虑这一点，以确保RTC在各种工作模式下都能稳定运行。

[本文内容由国芯人工智能辅助生成，仅供参考]
