ADC_VRef+引脚是否可以直接接到单节锂电池上？

ZARD***

现在有一个低功耗产品，需要检测电源电量

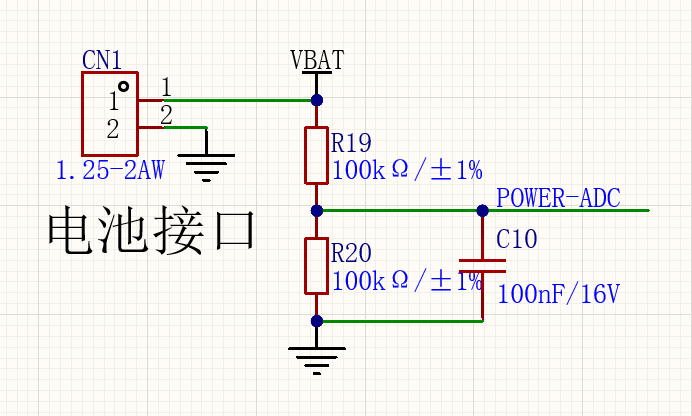

问题一：如果用以下电路设计的话，待机功耗有点高。

所以想把ADC_VRef+引脚直接接到VBAT上，是否可行？可行的话，会不会影响其他ADC的检测结果？

或者把R19和R20改为1M可不可行？

问题二：P30和P31引脚用做普通IO口或PWM或ADC使用，会不会影响烧录？或整个系统？

国芯人***

ADCVRef+引脚是否可以直接接到单节锂电池上，需根据具体芯片的电气特性和设计需求进行评估。在低功耗产品中，若希望降低待机功耗并实现电源电量检测，可考虑将ADCVRef+引脚连接至VBAT（即电池电压），但需注意以下几点：

1. ADCVRef+的电气特性：ADCVRef+通常为ADC参考电压输入端，其电压范围需符合芯片规格书中的要求。若单节锂电池电压（如3.0V~4.2V）在该范围内，且不会对ADC精度造成显著影响，则可尝试直接连接。

2. 对其他ADC通道的影响：若ADCVRef+作为参考电压源，其稳定性直接影响所有基于该参考电压的ADC测量结果。若VBAT波动较大（如电池放电过程中电压下降），可能会影响其他ADC通道的准确性。建议在系统设计时，确保VBAT在ADC工作期间保持稳定，或采用外部稳压电路以提升参考电压的稳定性。

3. R19和R20的阻值调整：若将R19和R20改为1MΩ，可能会导致分压比变化，进而影响ADC采集的电压精度。建议重新计算分压比例，并验证ADC读数是否符合预期。同时，高阻值电阻可能增加噪声敏感性，需结合实际应用环境评估其可行性。

关于P30和P31引脚的使用：

1. 普通IO、PWM或ADC功能：若P30和P31未被用作编程/调试接口（如JTAG或SWD），则将其配置为普通IO、PWM或ADC功能一般不会影响烧录过程。但需确认这些引脚在烧录模式下的复用情况，避免因功能冲突导致烧录失败。

2. 系统稳定性：在系统运行过程中，若P30和P31用于ADC采样，需确保其信号路径无干扰，并合理配置ADC采样率与滤波参数。若用于PWM输出，应避免高频信号对系统其他模块产生电磁干扰（EMI）。

综上所述，ADCVRef+直接接VBAT在特定条件下可行，但需关注参考电压稳定性及ADC精度；R19和R20的阻值调整需结合分压比与噪声性能综合评估；P30和P31引脚的多功能使用需确保不影响烧录与系统稳定性。建议在实际测试前进行仿真验证，并参考芯片数据手册进行详细设计。

[本文内容由国芯人工智能辅助生成，仅供参考]

erci***

ADC_VRef+引脚直接接到VBAT上，ADC_VRef+参考电压随着电池变，ADC采集如何计算的结果？
另外看下这个是否有帮助：
利用ADC15通道在内部固定接的1.19V辅助固定信号源，反推其他通道的输入电压或VCC - ADC/比较器，DMA支持的12位ADC，轨到轨比较器，DAC 国芯人工智能技术交流网站 - AI32位8051交流社区

R19和R20改为1M，没问题。
问题二：不会影响。

Debu***

问题一：无论VREF接什么，必须保证VCC大于等于VREF
             改1M电阻，建议设置ADC时序，设置为速度最慢
问题二：下载时断开其他连接，防止其他电路影响下载

ZARD***

Debu*** 发表于 2025-8-6 13:23
问题一：无论VREF接什么，必须保证VCC大于等于VREF
             改1M电阻，建议设置ADC时序，设置为速度最 ...

问题一：VCC接到3.3V，然后VREF接到电池上，如果电池在满电4.2V的情况下，那么ADC无论是反推电源结果还是其他ADC通道测试都不准了？
问题二：如果改470K或510K或680K电阻，ADC采样速度也需调到最慢吗？

Debu***

ZARD*** 发表于 2025-8-6 13:47
问题一：VCC接到3.3V，然后VREF接到电池上，如果电池在满电4.2V的情况下，那么ADC无论是反推电源结果还是 ...

问题一：单片机损坏
问题二：越慢越准，尤其是输入阻抗大的

ZARD***

Debu*** 发表于 2025-8-6 14:01
问题一：单片机损坏
问题二：越慢越准，尤其是输入阻抗大的

好的，谢谢

晓***

1，VREF的电压绝对不允许比VCC电压高，否则烧单片机
2，分压电阻越大，ADC误差越大，如果为了省电，可以多用一个IO用来切断回路
3，P30和P31引脚可以用作其他功能，但是需要使用电阻或者开关等器件将引脚和外设做一定隔离处理，避免影响下载。

梁***

1、如果VCC也是接电池，则AVREF+可以与VCC一起接电池，读15通道ADC即可计算电池电压。
2、P30和P31引脚用做普通IO口要考虑下载程序时P3.0、P3.1的高低电平变化是否会导致外电路有问题，以及下载程序时外部电路是否会影响下载时的串口通信。
