ADC 接地设计PCB问题

人在***

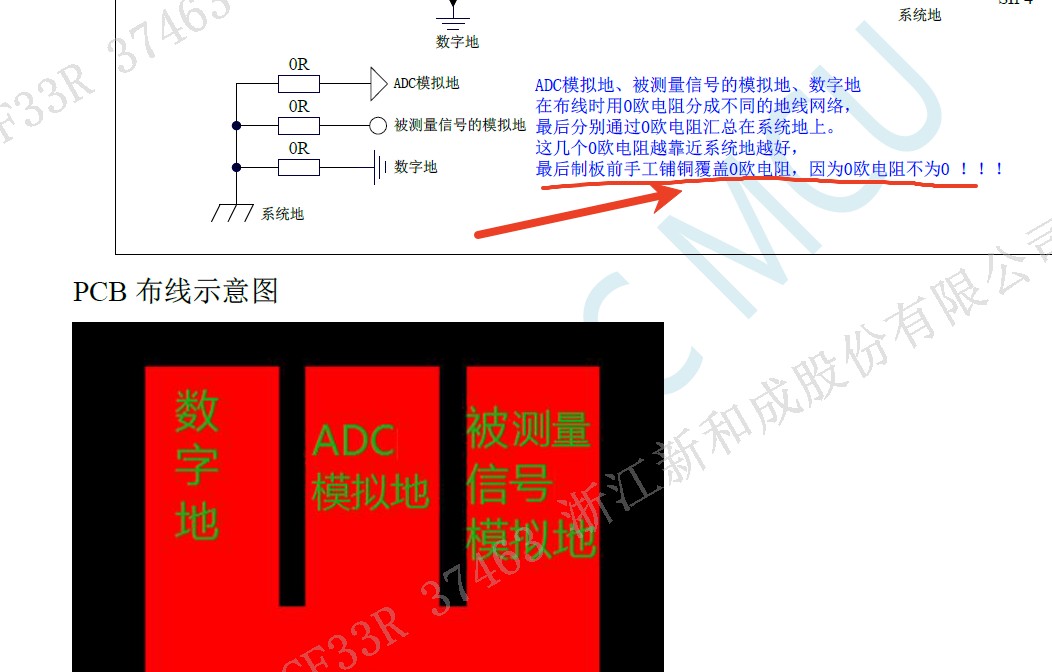

各位老师，在学习STC8H单片机ADC看到官方说明，如下图，0欧姆电阻覆盖，不理解其还以，如果铜覆盖了，为什么还设计0欧姆电阻呢

国芯人***

关于ADC接地设计中的0欧姆电阻问题，以下是专业解析：

在PCB设计中，ADC（模数转换器）的接地设计是影响系统精度和稳定性的重要因素。根据STC8H系列单片机的技术文档，部分ADC引脚建议使用0欧姆电阻进行连接，而非直接铜箔覆盖。这一设计选择并非多余，而是基于以下技术考量：

1. 信号完整性与噪声抑制
   ADC对地线的阻抗要求较高，直接铜箔覆盖可能引入高频噪声或共模干扰。0欧姆电阻虽阻值为零，但其物理结构（如焊盘尺寸、走线长度）可提供一定的高频滤波效果，有助于抑制高频噪声对ADC参考电压的影响。

2. 热管理与工艺兼容性
   在多层板设计中，若直接通过大面积铜箔连接地，可能导致局部过热或焊接不良。0欧姆电阻作为过渡元件，可优化热分布并提升制造良率，尤其在高密度布线场景下更为关键。

3. 调试与后期修改灵活性
   0欧姆电阻的存在为后续调试提供了便利。若发现ADC性能异常，可通过移除或替换电阻调整接地路径，而无需重新布局PCB。这种设计在原型开发阶段尤为重要。

4. EMC（电磁兼容性）优化
   0欧姆电阻可作为地线的“隔离点”，减少不同电路模块间的耦合干扰。尤其在混合信号系统中，此设计有助于分隔模拟地与数字地，降低交叉噪声。

5. 标准设计规范遵循
   部分ADC器件手册明确推荐使用0欧姆电阻作为接地过渡，以符合行业标准（如IEEE、JEDEC）。此类设计通常基于实测数据验证，确保满足器件电气特性要求。

综上所述，0欧姆电阻在ADC接地设计中并非冗余，而是综合考虑信号完整性、工艺可行性及系统可靠性后的优化方案。实际应用中，需结合具体电路拓扑、频率特性及测试结果进行验证，必要时可咨询原厂技术支持获取更详细的设计建议。

[本文内容由国芯人工智能辅助生成，仅供参考]

Debu***

为了单点接地
