尊敬的用户：
您好！感谢您对STC15W104单片机的使用与关注。关于您在使用定时器0生成脉冲信号时遇到频率无法提升至预期的问题，以下将从硬件配置、程序逻辑及系统时钟等方面进行分析，并提出优化建议。

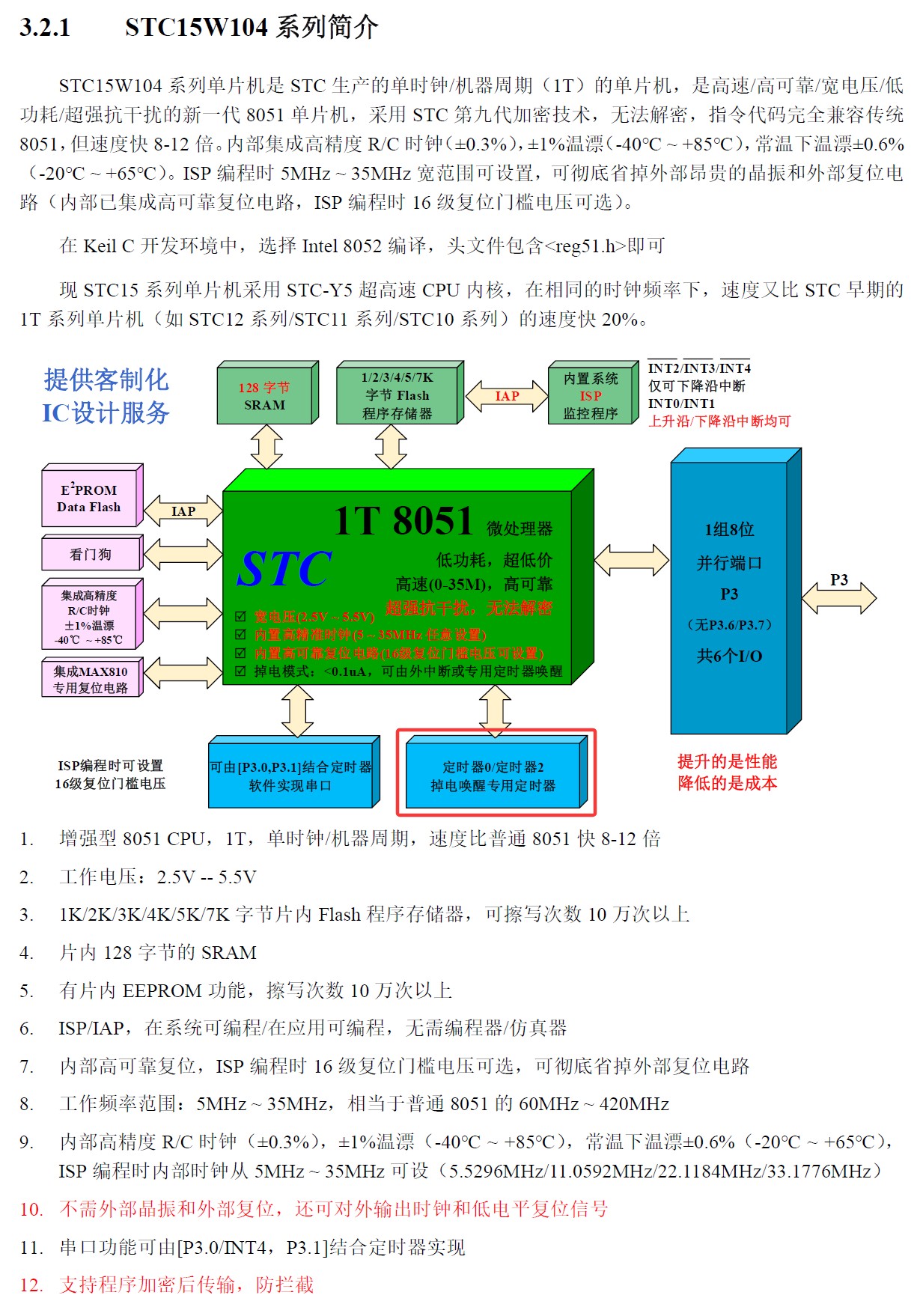

首先，STC15W104是一款基于8051内核的增强型单片机，其内部包含多个定时器模块（包括定时器0）。定时器0可工作于方式0（13位）、方式1（16位）、方式2（8位自动重装）或方式3（仅适用于定时器0的低8位）。不同的工作方式会影响定时器的最大计数范围和频率上限。
一、定时器频率计算公式
定时器输出脉冲信号的频率主要取决于以下因素：
系统时钟频率：STC15W104支持多种时钟源，如内部RC振荡器、外部晶振等。
定时器模式：不同模式下，定时器最大计数值不同。
预分频设置：若使用了分频器（如T0CON寄存器中的T0M1/T0M0），需考虑分频系数。
定时器初值设定：通过TH0和TL0设置初始值，影响定时周期。
一般情况下，脉冲信号频率计算公式为：
$$
f{out} = \frac{f{osc}}{12 \times (2^{n} - X)}
$$
其中：
$ f{osc} $ 为系统时钟频率；
$ n $ 为定时器位数（如方式1为16位，$ n=16 $）；
$ X $ 为定时器初值。
二、可能存在的问题分析
1. 系统时钟频率较低
若您的系统时钟频率较低（如使用内部RC振荡器，频率仅为12MHz或更低），则即使使用方式1（16位），最大可输出频率也有限。例如，若使用12MHz时钟，则最大频率约为 $ 12,000,000 / (12 \times 65536) ≈ 15.26Hz $，远低于您所需的360Hz。因此，请确认是否使用了合适的时钟源（如外部高速晶振）。
2. 定时器初值设置不当
如果您设置的初值过小（如TH0=0xFF, TL0=0x00），则定时器计数周期过短，导致输出频率过高；反之，若初值过大，则频率会偏低。请检查您设置的初值是否合理，确保在目标频率范围内。
3. 未正确启用定时器中断或控制逻辑
在使用定时器输出脉冲信号时，通常需要结合中断或PWM功能实现。若未正确配置中断服务函数或控制逻辑（如P1口状态翻转不及时），可能导致脉冲波形不稳定或频率不准。
4. 定时器模式选择错误
若选择了方式2（8位自动重装），虽然可以简化程序逻辑，但其最大计数值为256，因此频率上限较低。建议在需要更高频率时，优先选择方式1（16位）以提高精度。
三、优化建议
1. 提高系统时钟频率
建议使用外部高速晶振（如11.0592MHz或24MHz），并配置系统时钟为相应频率。可通过设置CLKSEL寄存器进行选择。
2. 采用方式1（16位）定时器模式
方式1提供更大的计数范围，有助于生成更高频率的脉冲信号。请确保在初始化时正确设置T0M1和T0M0位。
3. 合理设置定时器初值
根据目标频率计算合适的初值。例如，若希望输出360Hz信号，且系统时钟为24MHz，则计算如下：
$$
T = \frac{1}{360} = 2777.78\mu s
$$
定时器计数周期为 $ T / (12 / f{osc}) = 2777.78 \times (12 / 24,000,000) = 1.38889 \text{ms} $
最大计数值为 $ 24,000,000 / 12 / 1388.89 ≈ 14285.7 $
因此，初值应设为 $ 65536 - 14285.7 ≈ 51250 $，即 TH0=0xC8，TL0=0x0A。
4. 确保中断处理及时
在中断服务函数中，应快速完成P1口状态翻转操作，避免因延迟导致频率误差。
5. 考虑使用PWM功能
STC15W104支持PWM输出功能，若需稳定高频脉冲信号，建议使用PWM模块实现，避免手动控制带来的误差。
四、总结
您目前遇到的频率受限问题，可能是由于系统时钟频率较低、定时器模式选择不当或初值设置不合理所致。建议您根据上述分析调整系统配置，并重新测试。如仍存在问题，可提供具体代码片段，以便进一步排查。
如需进一步技术支持，欢迎随时联系国芯人工智能团队，我们将竭诚为您服务。
祝您项目顺利！
国芯人工智能技术团队
2025年4月
[本文内容由国芯人工智能辅助生成，仅供参考] |
|
