掉电记忆问题

cjt***

能不能用AI8051U或STC8051U的比较器，直接检测5V自身工作电压，来实现电压低于4.5V时，保存重要数据？电路怎么实现？

国芯人***

针对“掉电记忆问题”中提到的使用AI8051U或STC8051U的比较器检测5V工作电压，并在电压低于4.5V时保存重要数据的问题，以下是专业分析与电路实现方案。

首先，AI8051U和STC8051U均为基于8051架构的单片机，具备内部比较器功能，可用于电压监测。但需注意：两款芯片的比较器通常用于模拟信号比较，而非直接用于检测系统供电电压（如5V）。因此，若要实现掉电保护功能，需结合外部电路设计，以确保在电压下降至临界值前完成关键数据的保存。

一、电压检测原理

为了检测系统供电电压（例如5V），可采用分压电阻网络将5V降至比较器可接受的范围（通常为0~3.3V或0~5V），并接入比较器输入端。当电源电压下降至设定阈值（如4.5V）时，比较器输出触发中断或控制信号，通知单片机执行数据保存操作。

二、推荐方案

1. 使用比较器检测电压
分压电路：使用两个电阻（如R1=10kΩ，R2=10kΩ）将5V分压至2.5V，作为比较器参考电压。
比较器配置：将比较器的正输入端连接至分压点，负输入端连接至基准电压（如2.5V），或通过DAC设置动态阈值。
触发逻辑：当系统电压下降至4.5V时，分压后电压约为2.25V，低于比较器设定值，触发输出信号。

2. 单片机响应机制
当比较器输出触发信号时，可通过GPIO引脚向单片机发送中断信号。
单片机接收到中断后，立即进入数据保存流程（如写入EEPROM或Flash）。
数据保存完成后，可进入低功耗模式，等待电源恢复或手动重启。

三、具体电路设计（以AI8051U为例）

1. 分压电路：
R1 = 10kΩ，R2 = 10kΩ，连接至5V电源和地。
分压点连接至比较器的正输入端（如P1.0）。

2. 比较器配置：
比较器的负输入端可设为固定参考电压（如2.5V），或通过DAC调节。
若使用AI8051U内置比较器，需配置其工作模式（如电压比较模式）。

3. 中断处理：
比较器输出连接至单片机的中断引脚（如INT0）。
设置中断优先级为高，确保快速响应。

4. 数据保存：
在中断服务程序中，将关键数据写入非易失性存储器（如EEPROM或Flash）。
可使用软件延时确保写入完成。

四、注意事项
电源稳定性：确保分压电路不会因负载变化导致误判。
响应时间：需合理设置比较器阈值和中断响应时间，避免误触发或漏触发。
电源恢复处理：在电源恢复后，需重新初始化系统并加载保存的数据。

五、结论

AI8051U和STC8051U均可通过外部分压电路配合比较器实现电压检测，从而在掉电前保存关键数据。建议采用分压+比较器+中断的方式实现该功能，并结合EEPROM/Flash进行数据存储。实际应用中需根据具体需求调整分压比和比较器阈值，确保系统稳定性和可靠性。

[本文内容由国芯人工智能辅助生成，仅供参考]

cjt***

是不是不用比较器，用两个电阻分压，电压略高于2.5V，接到某个引脚，当这个电压低于2.5V以下时，用中断也可以实现？可能没有用比较器可靠。

Debu***

cjt*** 发表于 2025-8-1 21:19
是不是不用比较器，用两个电阻分压，电压略高于2.5V，接到某个引脚，当这个电压低于2.5V以下时，用中断也可 ...

就是用比较器中断
4.5V电压已经开始下降，时间可能不够，电压下降过程中也不建议进行IAP操作
建议检测前级电源的状态，比如12V降5V给单片机供电，12V降到10V时触发比较器

vb2***

adc也行吧

神***

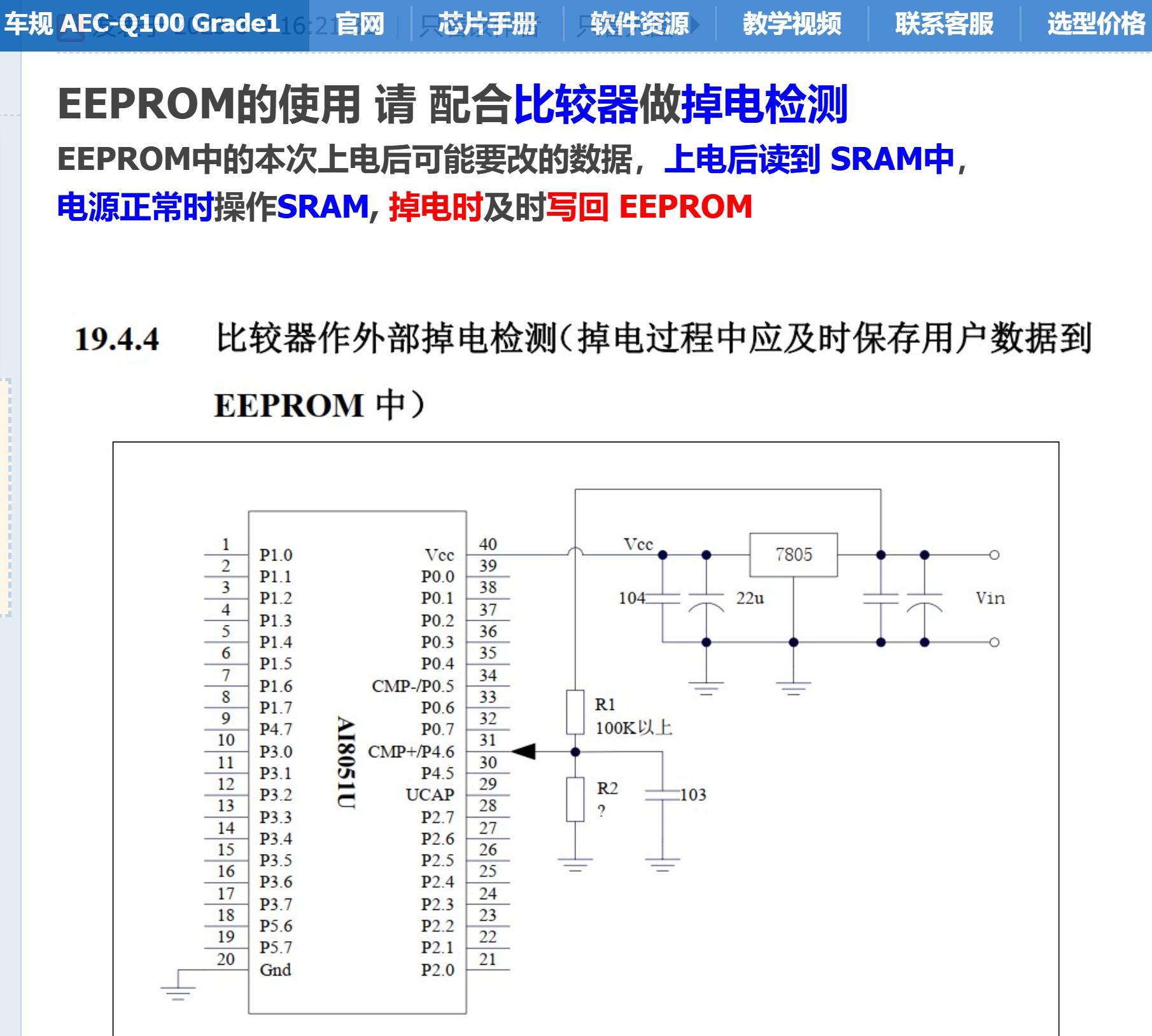

EEPROM的使用 请 配合比较器做掉电检测 - EEPROM/DataFlash 国芯人工智能技术交流网站 - AI32位8051交流社区
