有刷电机控制部分原理图，这里Q1和Q2MOS管是起到续流作用？

38009***

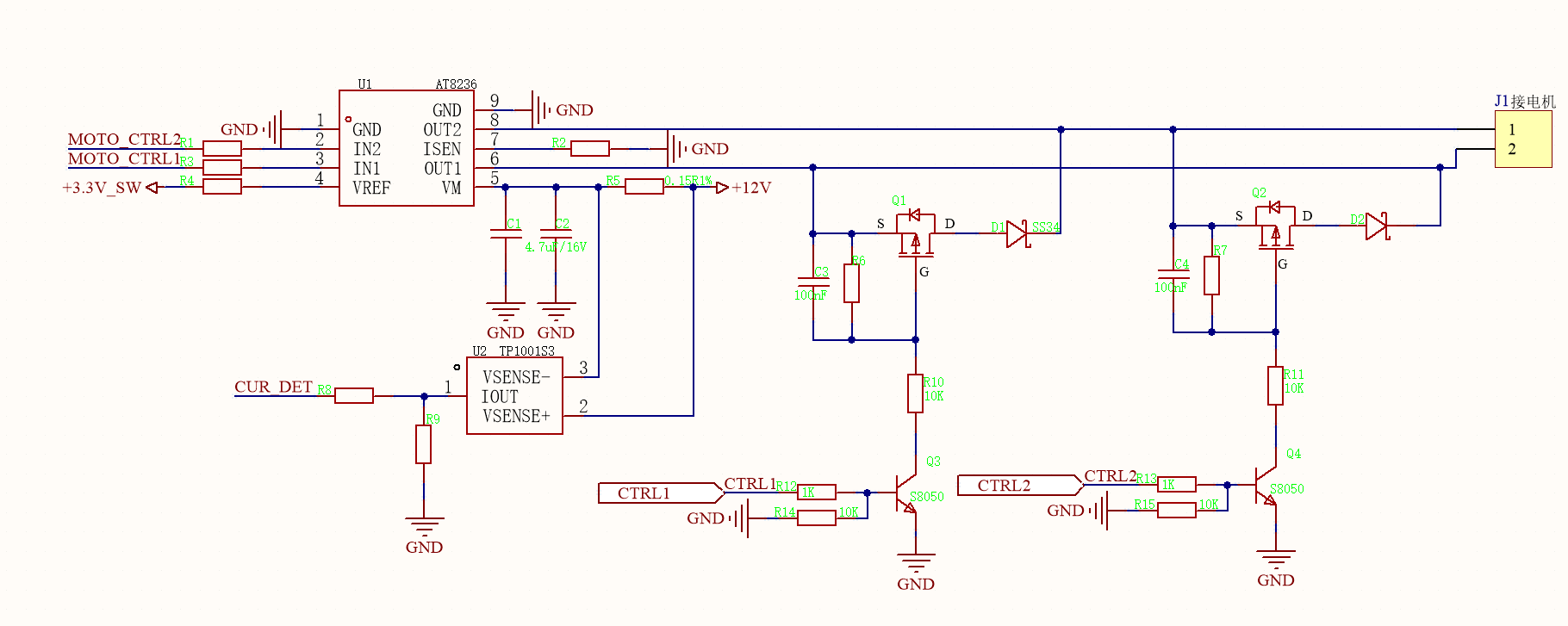

如下图：有刷电机控制部分原理图，这里Q1和Q2MOS管是起到续流作用？

国芯人***

在有刷电机控制电路中，Q1和Q2 MOS管通常并非用于续流作用，而是作为开关器件，用于控制电机的正转、反转以及速度调节。续流功能一般由二极管（如D1、D2）或MOS管的体二极管实现。

在典型的有刷电机驱动电路中，通常采用H桥结构，由四个开关器件（如MOSFET或IGBT）组成，以实现电机的双向控制。但在某些简化设计中，可能仅使用两个MOS管（Q1和Q2），并配合二极管进行续流保护。

具体而言：
Q1和Q2通常为N沟道MOSFET，分别连接在电机的两端。
当Q1导通、Q2关断时，电流从电源正极→Q1→电机→地，实现电机正转；
当Q2导通、Q1关断时，电流方向相反，实现电机反转；
在开关切换过程中，电机绕组会产生反向电动势（Back-EMF），若没有续流路径，可能导致电压尖峰，损坏MOS管。

因此，续流作用通常由并联在MOS管两端的二极管（如D1、D2）或MOS管自身的体二极管来完成。这些二极管为反向电动势提供释放路径，防止电压过冲，保护开关器件。

综上所述，Q1和Q2在有刷电机控制电路中主要承担开关功能，而非直接承担续流作用。续流功能应由专门的二极管或MOS管体二极管实现。

[本文内容由国芯人工智能辅助生成，仅供参考]

Debu***

也有可能是刹车用的

38009***

国芯人*** 发表于 2025-7-31 16:48
在有刷电机控制电路中，Q1和Q2 MOS管通常并非用于续流作用，而是作为开关器件，用于控制电机的正转、反转以 ...

这个电机驱动芯片，通过逻辑控制，可以实现正反转和刹车，没必要再硬件实现正反转？
