I/O设置高阻输入后，进入掉电模式会产生漏电

micr***

zhang*** 发表于 2025-7-31 19:39
外围电路是什么样子 有没有可能是外围电路问题？

没有外围电路了，已经拆成最小系统了

micr***

P1 口逐一排查（3.3VCC, P1全部高阻并关闭数字输入,1.2v逐个接入P1八个IO）：  P10,P11 不漏电      P12，P13 漏电100uA        P14,P15,P16,P17 漏电54uA

micr***

换成 STC8H1K08 TSSOP20 有希望解决吗？

网***

管脚浮空加高阻,极易受外部干扰影响,管脚电压随机变化状态不确定,耗电都大.

Debu***

micr*** 发表于 2025-7-31 18:31
电压正常，  这个板子上的P3.5没有使用，用P3.5做了下实验，关闭数字输入能起作用。 有什么办法能验证P1IE ...

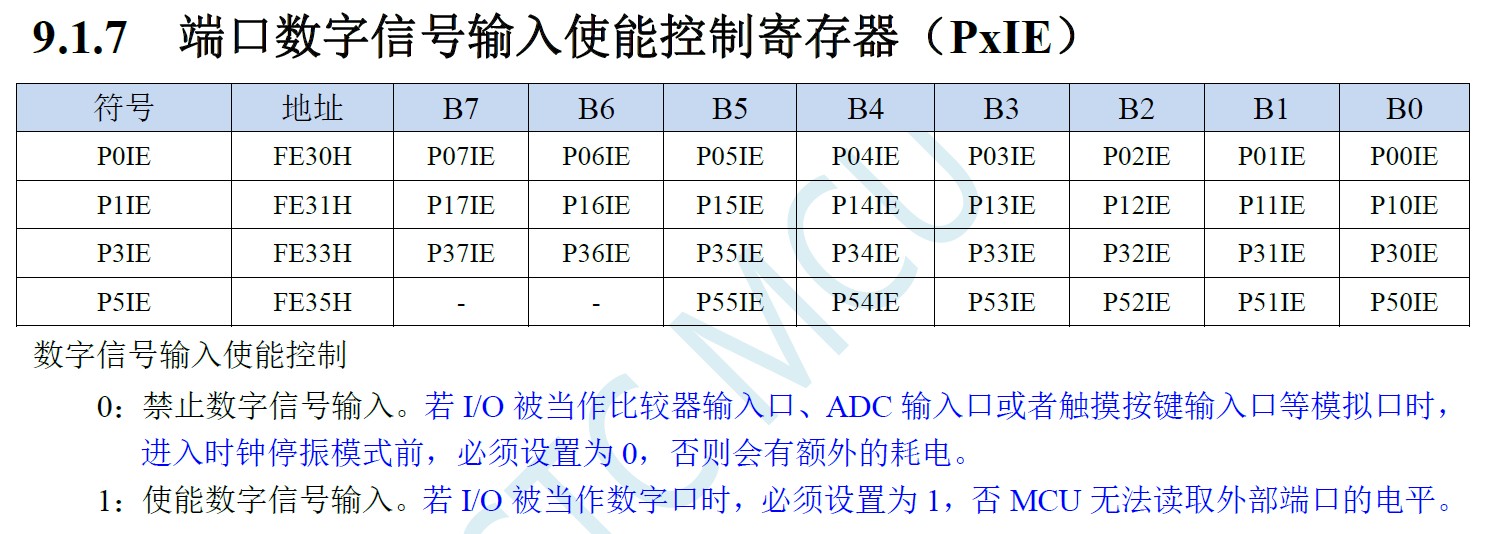

8G系列有P1IE

Debu***

micr*** 发表于 2025-8-1 14:20
P1 口逐一排查（3.3VCC, P1全部高阻并关闭数字输入,1.2v逐个接入P1八个IO）：  P10,P11 不漏电      P12，P ...

可以复现该问题，所有IO都是一样的
芯片出厂序列号：F754C4650B7CCE

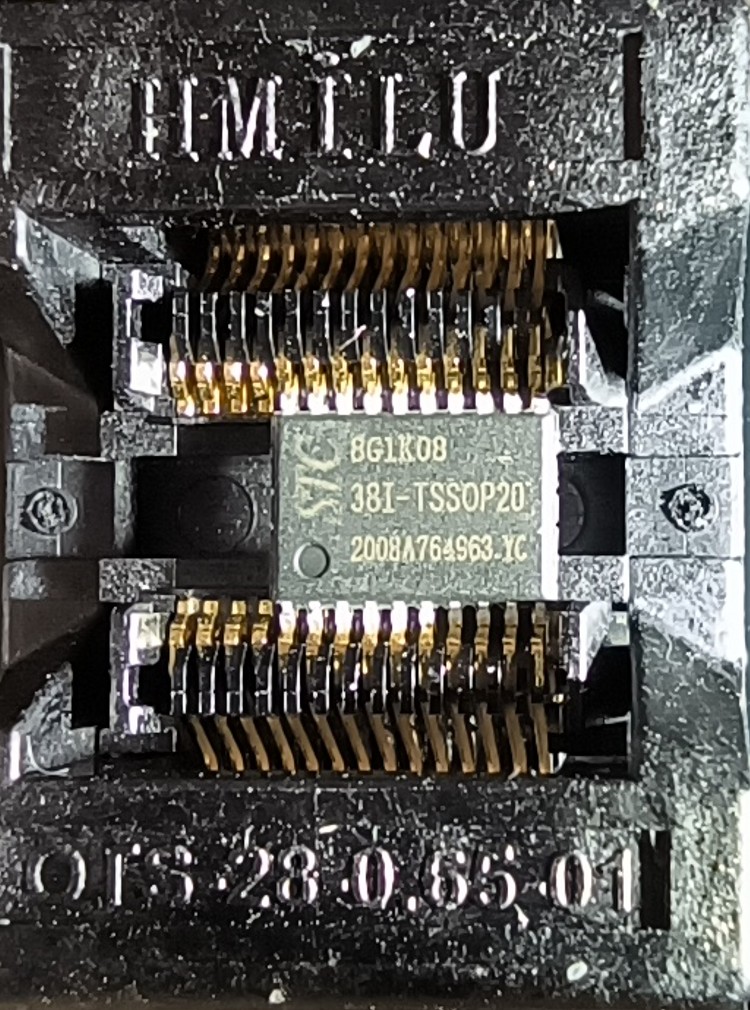

单片机型号：STC8G1K08-20/16PIN
软件协议：V1.0：7.3.11U

设置PxIE只起到一半作用，感觉内部有两个相同的电路在翻转
PxIE只能控制其中一个，因为电流近似为2倍关系

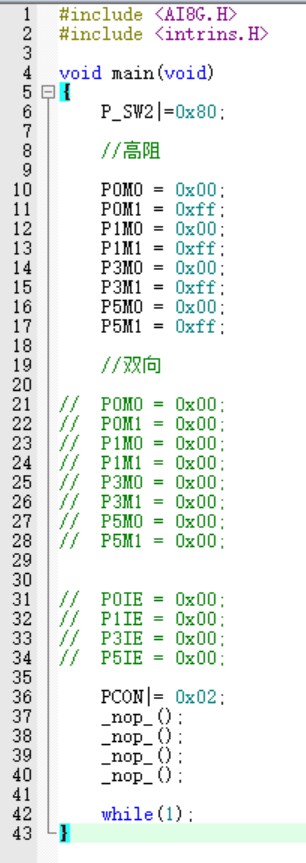

全部高阻，不关闭数字输入，280μA附近波动
全部高阻，关闭数字输入，140μA附近波动
以上会受附近电磁环境影响，触摸IO口，电流会大范围变化

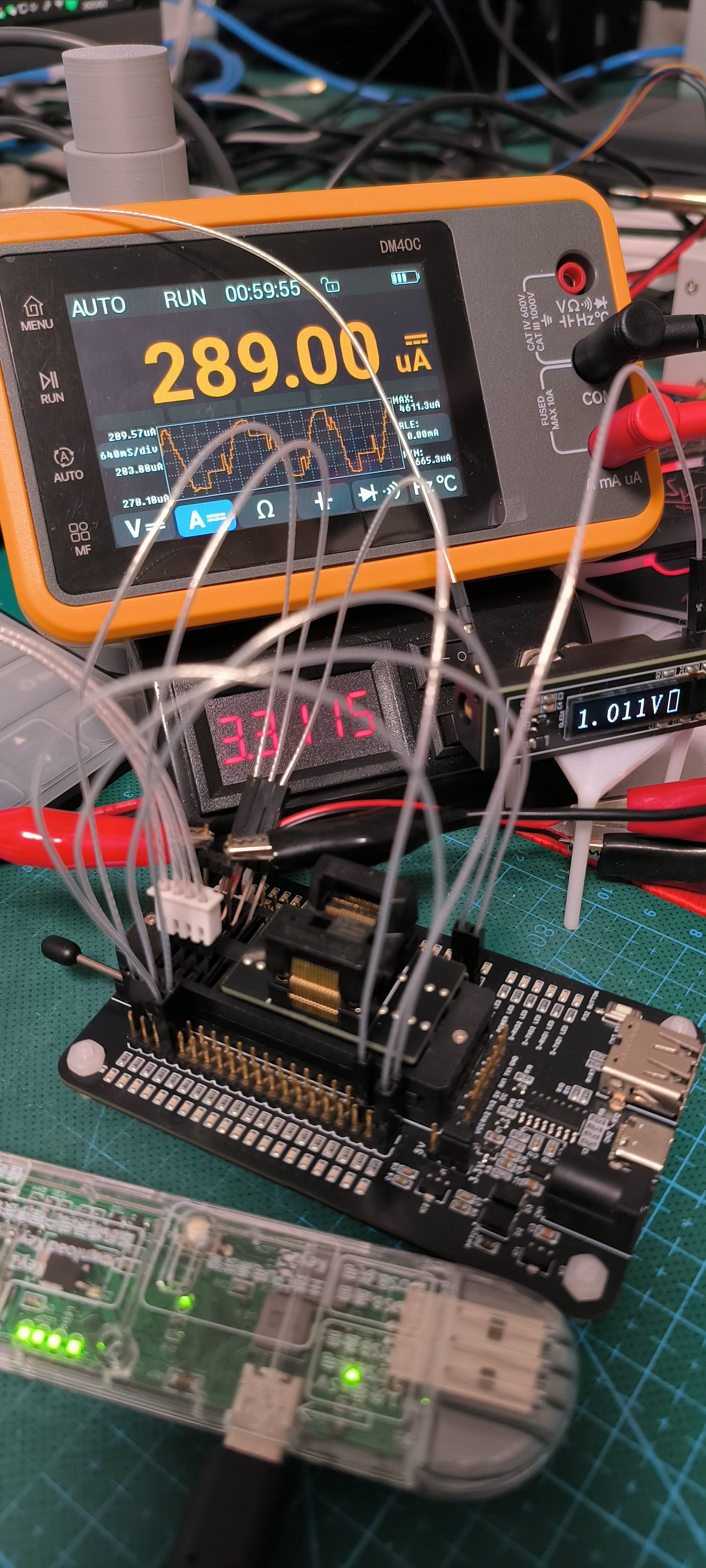

视频中USB Type-A插座和电路无连接，只是连接了附近大面积铺铜
触摸USB Type-A插座，电流也会大范围变化
全部双向写1，不关闭数字输入，1.08μA
全部双向写1，关闭数字输入，0.56μA
全部双向写0，不关闭数字输入，0.50μA
全部双向写0，关闭数字输入，0.50μA
设置IAP_TPS、加nop等都试过了，未能解决

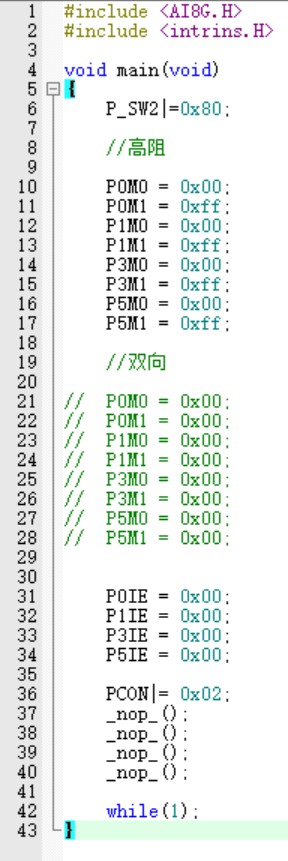

全部高阻，不关闭数字输入，280μA附近波动：

如果无法播放，请点击此处在新窗口打开

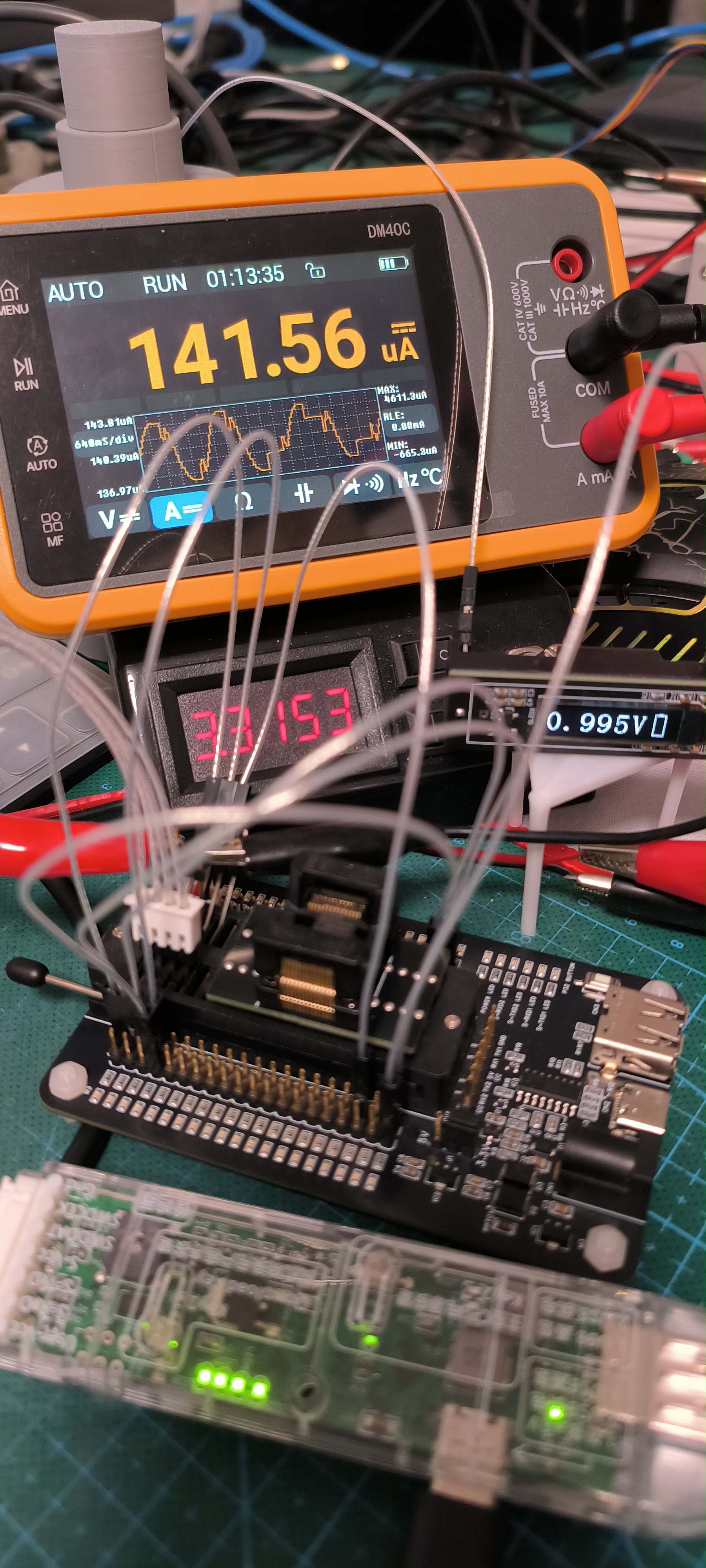

全部高阻，关闭数字输入，140μA附近波动：

如果无法播放，请点击此处在新窗口打开

vb2***

确定就是最小系统吗?
两个电容
刚刚我有个也是掉电模式有15ua.. 换了个机械开关的只有0.4ua了
确定是开关电路那里有问题.

micr***

Debu*** 发表于 2025-8-1 20:47
可以复现该问题，所有IO都是一样的
芯片出厂序列号：F754C4650B7CCE
单片机型号：STC8G1K08-20/16PIN

反应迅速，数据详尽。 补充一下我的理解， 所有IO设置高阻后，IO上感应电压很容易相互耦合，这个测试只能说明有些IO有问题，不能说明全部都有问题。精确定位的话需要进一步测试：逐个设置高阻来排查。
我的设计是要用到所有P1八个口并联去驱动负载，在纽扣电池供电的系统上产生短时强脉冲，间歇期间需要高阻脱离避免倒灌。 目前临时替代是只用P10 P11，除功率不够外功能功耗都正常。 燃眉之急是找一款P1正常的20PIN芯片

Debu***

micr*** 发表于 2025-8-2 11:25
反应迅速，数据详尽。 补充一下我的理解， 所有IO设置高阻后，IO上感应电压很容易相互耦合，这个测试只能 ...

昨天冤枉P3了，P3没有问题，是手摸P3电场感应影响了P1
挨个IO测试，VCC固定为3314.5mV，所有数字输入关闭
仅测试IO高阻，其他IO准双向，电位器调压接高阻的测试IO

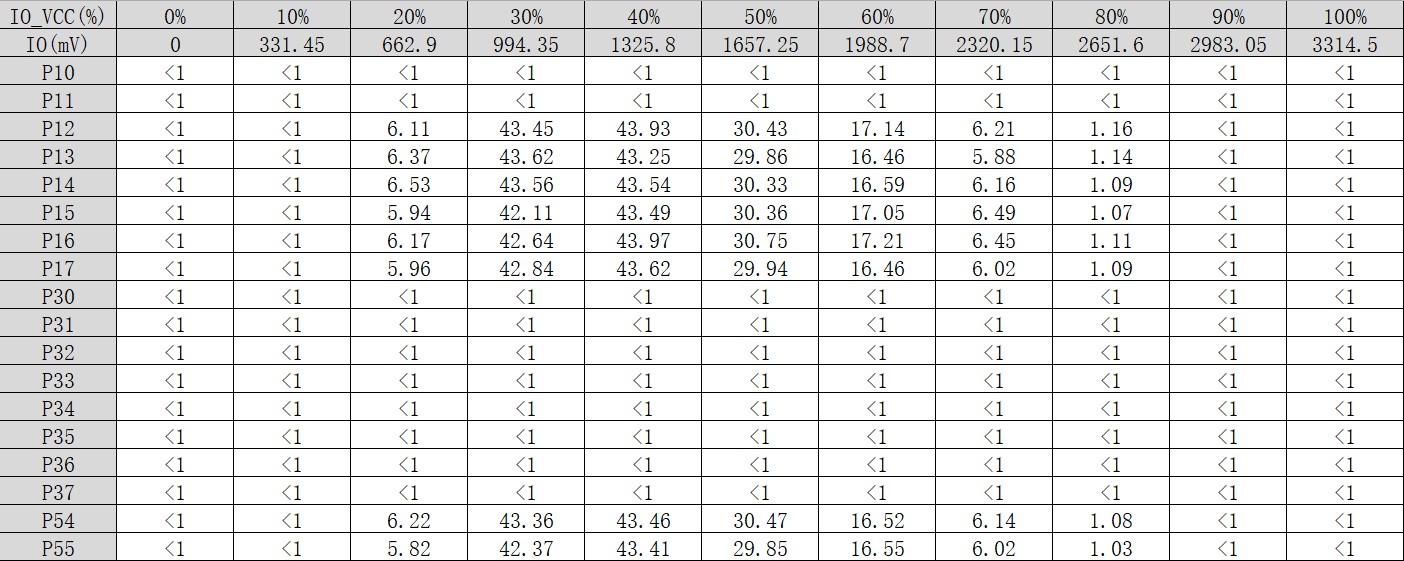

表格白色区域为单片机VCC脚电流，单位μA
P12~P17、P54~P55异常

Debu***

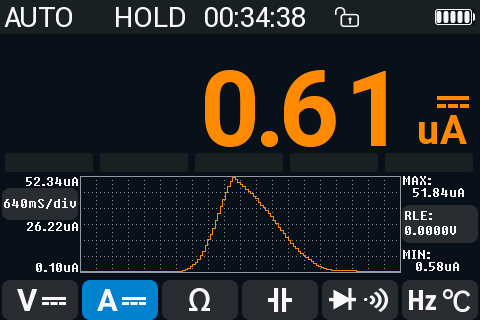

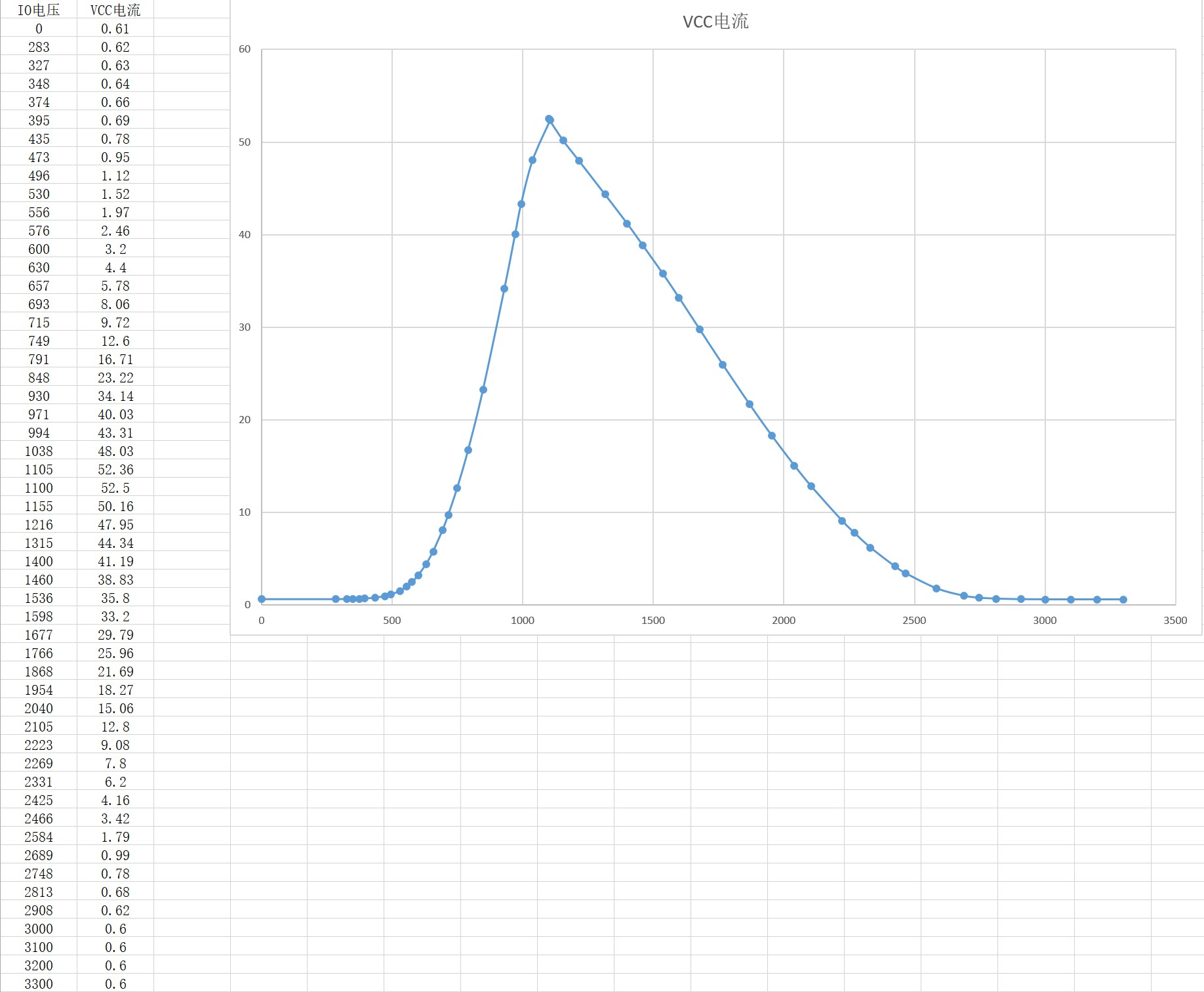

匀速拧电位器发现曲线奇怪，用excel画了个曲线
