使用USB Link1D下载，系统供电的问题 | 已给详细说明

str***

芯片用的8H8K64U，系统设计完了以后，
发现5V电源（MCU电源）上挂的负载太多，电流到了1.5A左右。

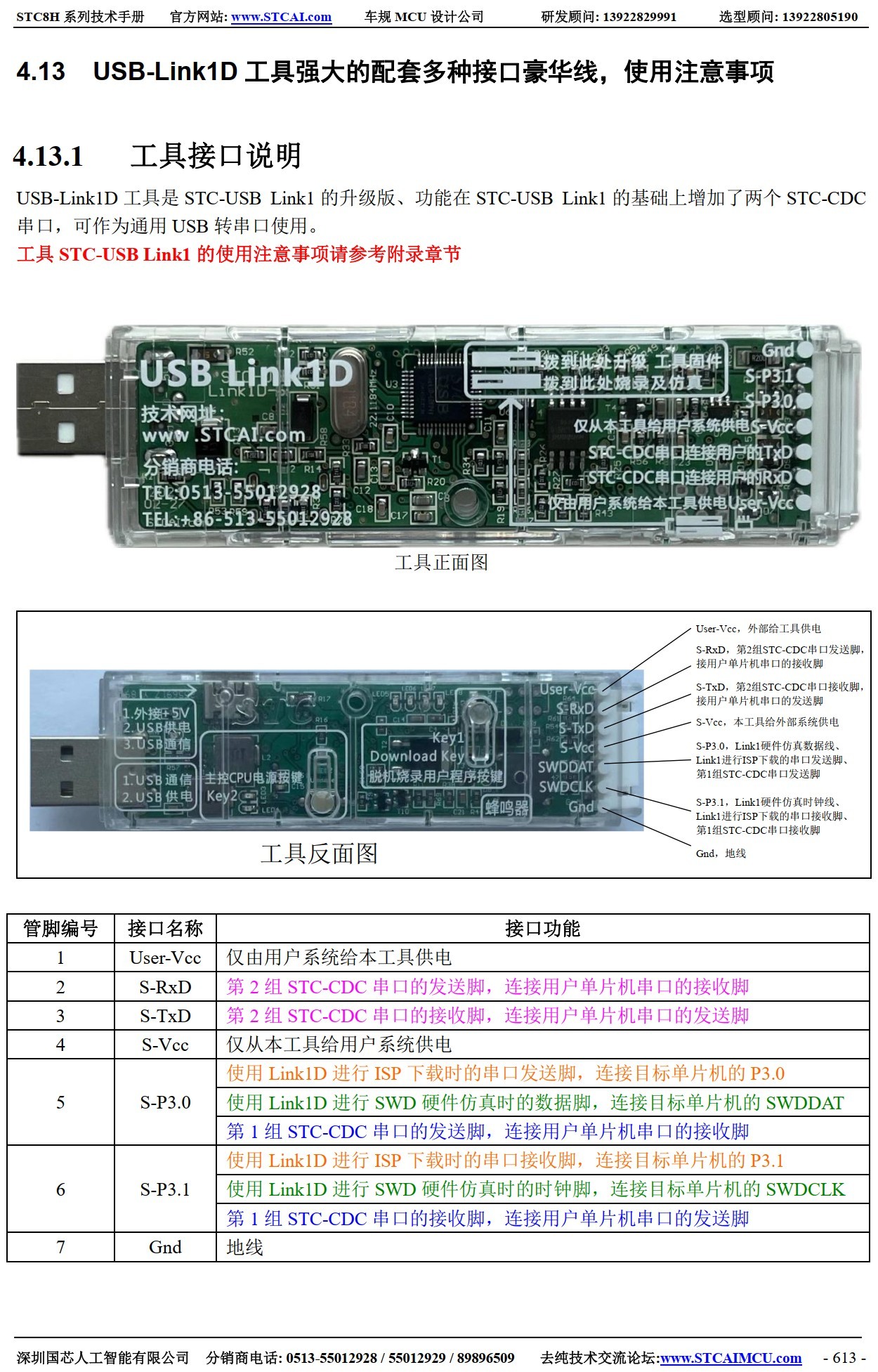

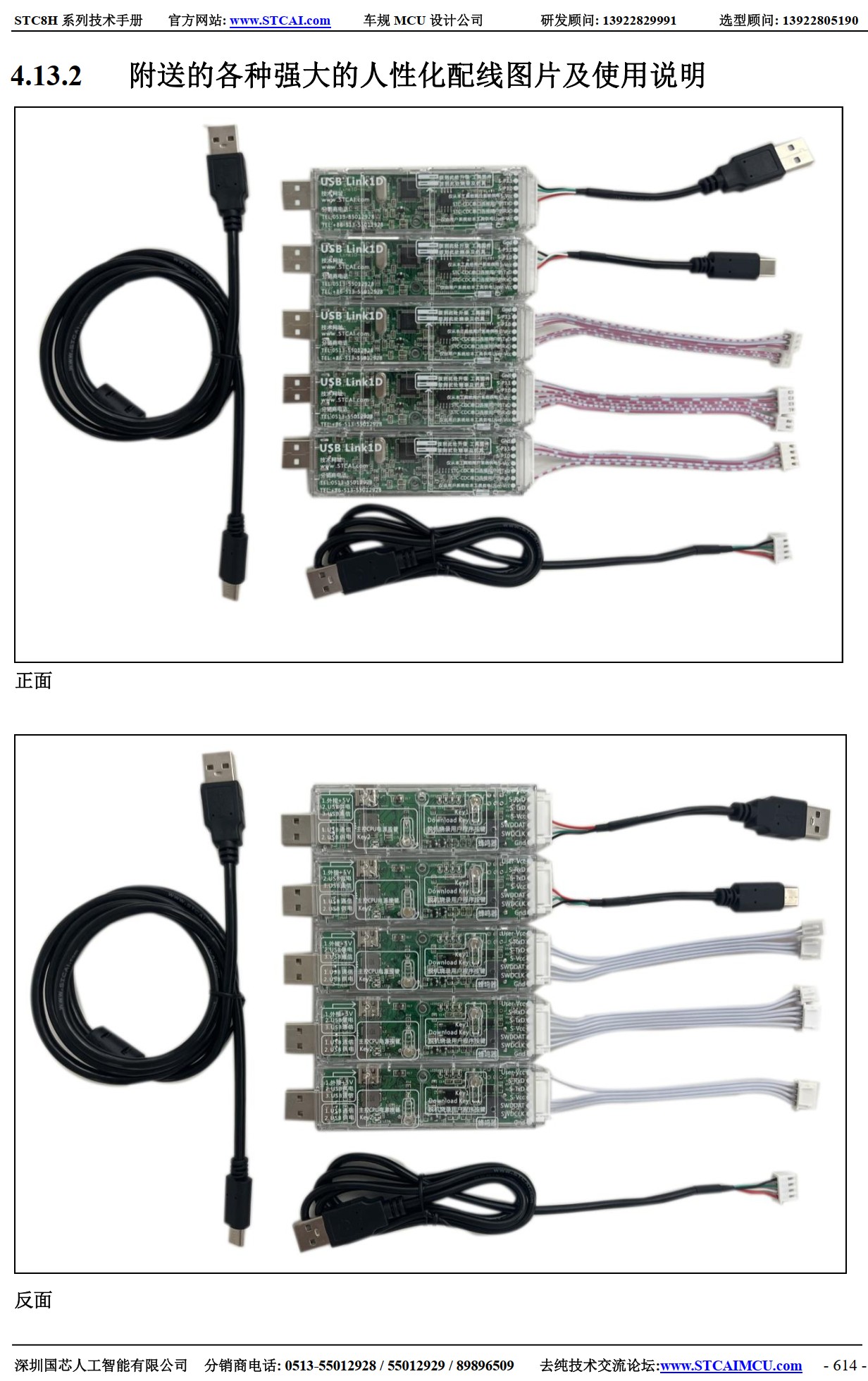

原来设计的下载方案是GND， S-P3.1，S-P3.0， S-Vcc，
也就是用编程器给系统供电。


原来都是小板子，这样做问题不大，现在明显供电能力不够了。
我看了芯片说明书，有一个方案是系统给编程器供电，

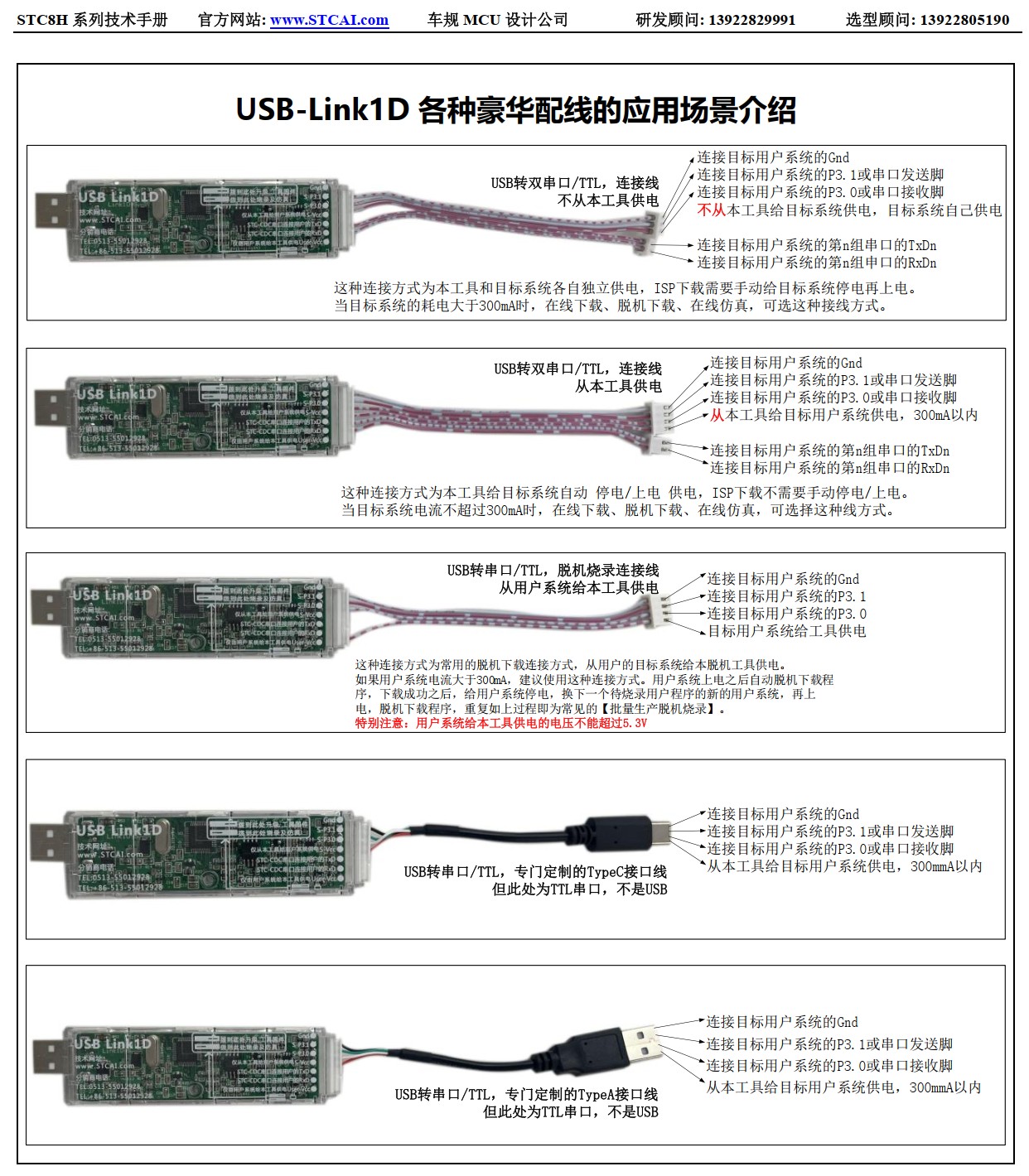

也就是用GND， S-P3.1，S-P3.0，User-Vcc这四根线。见下图

是不是这个方案？请问使用起来有什么要注意的地方吗？
谢谢！

国芯人***

您提到的使用USB Link1D进行下载时的系统供电问题，涉及芯片型号8H8K64U的电源管理方案。根据您的描述，当前系统在5V电源（MCU电源）上负载较大，电流达到约15A，而原设计采用GND、S-P31、S-P30、S-Vcc四线进行编程器供电，已无法满足当前系统的供电需求。

针对该情况，您提到的“系统给编程器供电”方案是可行的，即使用GND、S-P31、S-P30、User-Vcc四根线进行连接。此方案允许系统为主控模块提供稳定的电源，从而避免因编程器供电能力不足导致的下载失败或不稳定现象。

在使用该方案时，需注意以下几点：

1. 电源稳定性：确保系统提供的User-Vcc电压稳定且符合芯片要求。通常建议使用稳压电源，并保证输出纹波和噪声在可接受范围内，以避免对芯片造成干扰或损坏。

2. 电流能力：由于系统需要为编程器提供电源，需确认系统电源能够提供足够的电流。根据您的描述，当前系统负载已达15A，因此需确保User-Vcc线路具备足够的载流能力，防止因过热或压降导致供电异常。

3. 信号完整性：S-P31和S-P30为编程控制信号线，需确保其布线合理，避免与高电流线路交叉，以减少电磁干扰（EMI）对编程信号的影响。

4. 接地可靠性：GND线应具有良好的接地连接，确保系统与编程器之间共地，避免因电位差引起通信异常或数据传输错误。

5. 兼容性验证：建议在实际应用前进行小批量测试，验证该供电方案是否稳定可靠，特别是在高负载情况下，观察芯片能否正常完成下载和运行。

综上所述，使用User-Vcc作为编程器供电方式是一种有效的解决方案，但需结合系统电源能力和信号完整性进行综合评估。如条件允许，建议在设计阶段就预留足够的电源裕量，以应对未来可能的扩展或负载变化。希望以上信息对您有所帮助。

[本文内容由国芯人工智能辅助生成，仅供参考]

神***

神***

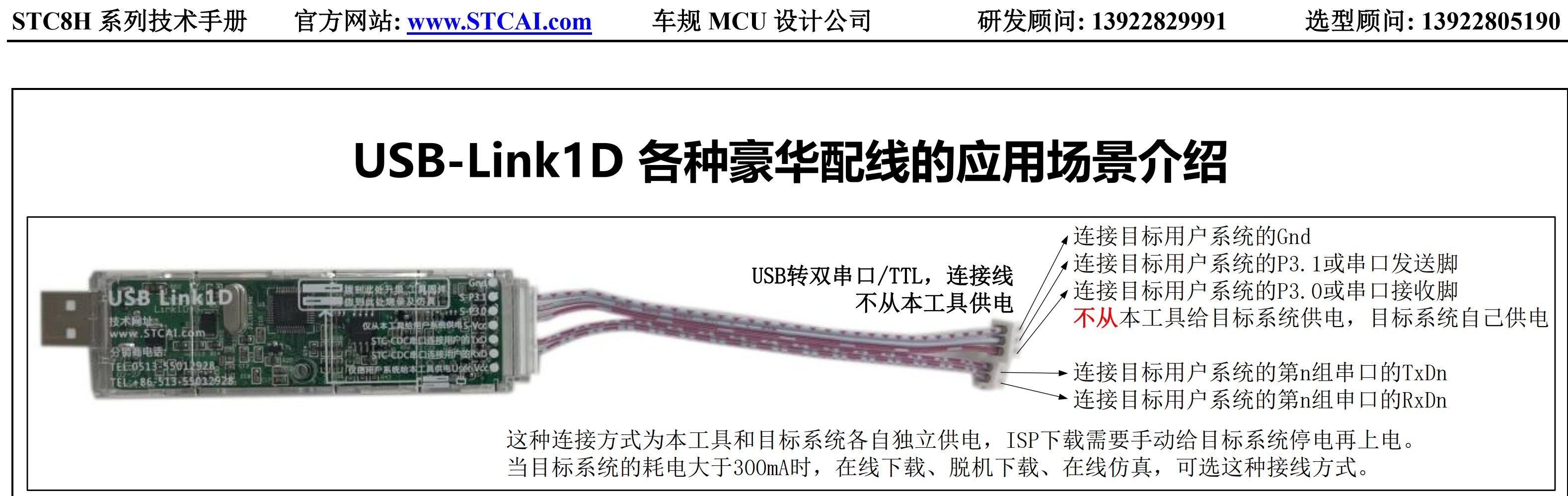

1, 连接电脑，在线下载，大电流，只能各自供电

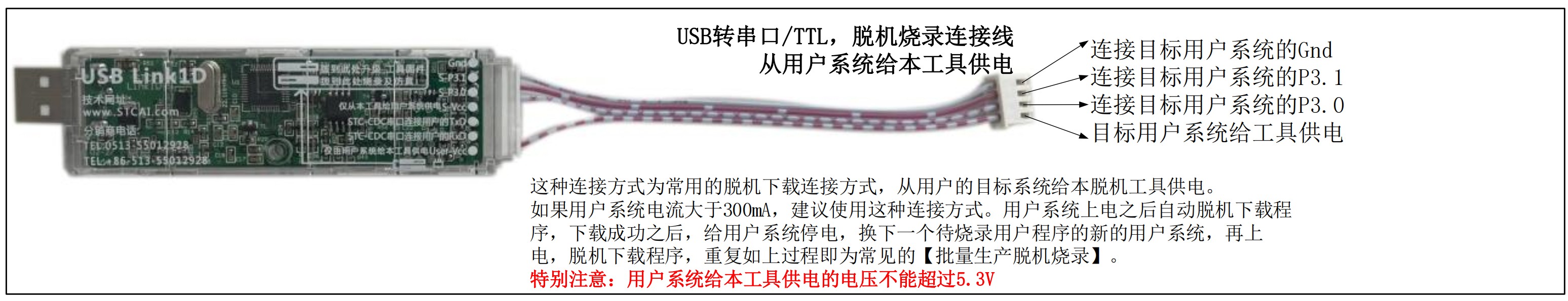

2, 批量生产，脱机下载，用户系统给 USB-Link1D供电

str***

OK，收到。谢谢各位！
