请教大神，Ai8H2K32U-45I-LQFP32芯片CRC效验不计算，是什么问题？

ESS***

请教大神：我使用的是Ai8H2K32U-45I-LQFP32芯片，使用其CRC硬件效验时，CRC16_DOH、CRC16_DOL输入是什么值，输出就是什么值，感觉没有给我计算,不知道我哪里漏了啥？

  下面是相关的程序内容，望指教：

定义：
CRC16_CR    EQU  0FB30H  ;;CRC控制寄存器
CRC16_DIN   EQU  0FB31H  ;;CRC输入寄存器
CRC16_DOH   EQU  0FB32H  ;;CRC结果寄存器高位
CRC16_DOL   EQU  0FB33H  ;;CRC结果寄存器低位

rt2SendCountCyc  equ      4ah   ;;RT2发送的字节数计数器

运行以下测试程序：

SendNumbToRt2_operate:                     ;;;20250209
    push acc
    push psw

     ;  mov a,#05h             ;;;起始字节
    ;   lcall SENDs2BUF_hex

         mov dptr,#0200h    ;设备识别码IDH+IDL 11-55
         MOV A,#11H
         movx @dptr,A
         Inc DPTR
         MOV A,#55H
         movx @dptr,A

             ;;;TEST ONLY START
                         Inc DPTR     ;;;0202  11 55 4C 00 40 02 A4 5B 3B 4D
                    MOV A,#57H                ;11 55 57 01 E3 01 00 D7 14
                    movx @dptr,A
                         Inc DPTR     ;;;0203
                    MOV A,#01H
                    movx @dptr,A
                         Inc DPTR     ;;;0204
                    MOV A,#0E3H
                    movx @dptr,A
                         Inc DPTR     ;;;0205
                    MOV A,#01H
                    movx @dptr,A
                         Inc DPTR     ;;;0206
                    MOV A,#00H
                    movx @dptr,A
                ; LJMP TESTB_END
                         Inc DPTR     ;;;0207
                    MOV A,#0D7H
                    movx @dptr,A
                 ;LJMP TESTB_END
                         Inc DPTR     ;;;0208
                    MOV A,#35H
                    movx @dptr,A
                         Inc DPTR     ;;;0209
                    MOV A,#5aH
                    movx @dptr,A
                         Inc DPTR     ;;;020A
                    MOV A,#5dH
                    movx @dptr,A
              TESTB_END:
       mov dptr,#0205h
       movx a,@dptr
           MOV rt2SendCountCyc,A

             ;;;TEST ONLY END


   Lcall CRC16_Oprs
   ;;;
   MOV A,rt2SendCountCyc  ;;RT2发送的字节数计数器  LENGTH+5
   add a,#08h  ;;加上数据头  +CRC效验
                   ;设备识别码IDH+IDL 11-55
                   ;指令，命令 CMD
                   ;操作页+地址 PAGE +ADDRESS
                   ;数据长度 Length
                   ;CRC效验 CRCH +CRCL

       lcall SEND1BUF

     mov dptr,#0200h    ;发送给rt2数据起始地址
  rt2send_cyc0100:
     PUSH Acc
       movx a,@dptr
      ; lcall SENDs2BUF_hex
       lcall SEND1BUF

       inc DPTR
    POP Acc
    DEC Acc
  cjne a,#00h,rt2send_cyc0100     ;;;这里直接控制是发到哪个单元
            ;;已发送最后这个单元数据完成


   ;    mov a,#06h             ;;;结束字节
   ;    lcall SENDs2BUF_hex

  POP  PSW
  pop  acc
  RET

CRC16_Oprs:
   PUSH PSW
   push acc

        MOV A,#0FFH
         MOV CRC16_DOH,A
         mov CRC16_DOL,A
        MOV A,#00H
         mov CRC16_DIN,A
         nop
         nop
      MOV CRC16_CR,#83H  ;;复位CRC16模块 ，输入输出数据均反转


     MOV A,rt2SendCountCyc  ;;RT2发送的字节数计数器  LENGTH+5
     add a,#06h  ;;加上数据头  不含CRC效验字节
                   ;设备识别码IDH+IDL 11-55
                   ;指令，命令 CMD
                   ;操作页+地址 PAGE +ADDRESS
                   ;数据长度 Length
                   ;CRC效验 CRCH +CRCL
         mov dptr,#0200h    ;计算数据起始地址
  CRC16_cyS:
     PUSH Acc
       movx a,@dptr
         mov CRC16_DIN,A
      ;   LCALL CRC16_COMP8Left
       inc DPTR
    POP Acc
    DEC Acc
  cjne a,#00h,CRC16_cyS     ;;;这里直接控制是计算到哪个单元
            ;;已计算完成

            ;;;再定位存储单元处 S
             mov dptr,#0200h
         MOV A,rt2SendCountCyc  ;;RT2发送的字节数计数器  LENGTH+5
     add a,#06h
               MOV DPL,A
            ;;;再定位存储单元处 S
     ;    inc DPTR
       MOV A,CRC16_DOH
      ; XRL A,#3BH
       movx @dptr,A
          inc DPTR
          MOV A,CRC16_DOL
      ; XRL A,#4DH
          movx @dptr,A

   pop acc
   POP PSW
  ret

国芯人***

请教大神：Ai8H2K32U-45I-LQFP32芯片CRC校验不计算，是什么问题？

您好，关于您提到的Ai8H2K32U-45I-LQFP32芯片在使用CRC16DOH和CRC16DOL寄存器时未进行有效计算的问题，以下为专业分析与建议：

首先，CRC（Cyclic Redundancy Check）是一种用于检测数据传输或存储过程中错误的校验算法。在该芯片中，CRC功能通过硬件实现，用户需正确配置相关寄存器以触发计算过程。

根据您提供的寄存器定义：
CRC16CR：控制寄存器
CRC16DIN：输入寄存器
CRC16DOH：结果高位寄存器
CRC16DOL：结果低位寄存器

您描述的现象是“输入是什么值，输出就是什么值”，这表明CRC计算可能未被正确启动或配置。

可能原因及解决建议如下：

1. CRC使能未正确设置
   在CRC16CR寄存器中，需要设置相应的位以启用CRC计算。例如，可能需要设置BIT0（EN）为1来开启CRC功能。若未设置此位，则CRC不会执行计算，直接将输入值复制到输出寄存器。

   建议检查CRC16CR寄存器的配置是否正确，确保使能位已置1。

2. 数据写入顺序或方式错误
   CRC计算通常需要按顺序写入数据字节，并且每个字节应通过CRC16DIN寄存器逐个写入。若仅一次性写入整个数据块，或未按照正确的顺序进行操作，可能导致计算失效。

   请确认您是否逐字节写入数据，并确保每字节写入后CRC计算流程正常推进。

3. 初始化配置缺失
   某些芯片在使用CRC前需要进行初始化配置，例如设置多项式、初始值等。若您未对这些参数进行配置，CRC可能无法正确计算。

   建议查阅芯片数据手册，确认CRC模块的初始化流程，并确保相关寄存器（如POLY、INIT等）已正确配置。

4. 读取时机不当
   CRC计算完成后，结果才会被写入CRC16DOH和CRC16DOL寄存器。若在数据写入后立即读取结果，可能因计算未完成导致读取到无效值。

   建议在数据写入后等待一段时间（如若干指令周期），再读取CRC结果。

5. 程序逻辑未触发计算
   您的测试程序中未显示对CRC16CR寄存器的写入操作，这可能是关键问题所在。请确认是否在写入数据后，通过设置CRC16CR寄存器的相应位（如START）来触发计算过程。

   示例代码参考：


MOV A, #0x01       ; 设置CRC使能
   MOV DPTR, #CRC16CR
   MOVX @DPTR, A      ; 写入控制寄存器
复制代码

6. 数据长度与计算模式不匹配
   若CRC计算模式（如多项式选择、输入方向等）与实际数据长度或格式不符，也可能导致计算结果异常。

   请确认CRC配置是否与您的数据格式一致，包括数据位数、字节顺序等。

综上所述，建议您从以下几个方面进行排查：
确认CRC16CR寄存器的使能位是否正确设置；
确保数据逐字节写入CRC16DIN寄存器；
检查CRC初始化配置是否完整；
确保在数据写入后等待计算完成再读取结果；
验证CRC计算模式与数据格式是否匹配。

如仍无法解决问题，建议提供完整的代码片段及具体测试场景，以便进一步分析。

祝调试顺利！

[本文内容由国芯人工智能辅助生成，仅供参考]

Debu***

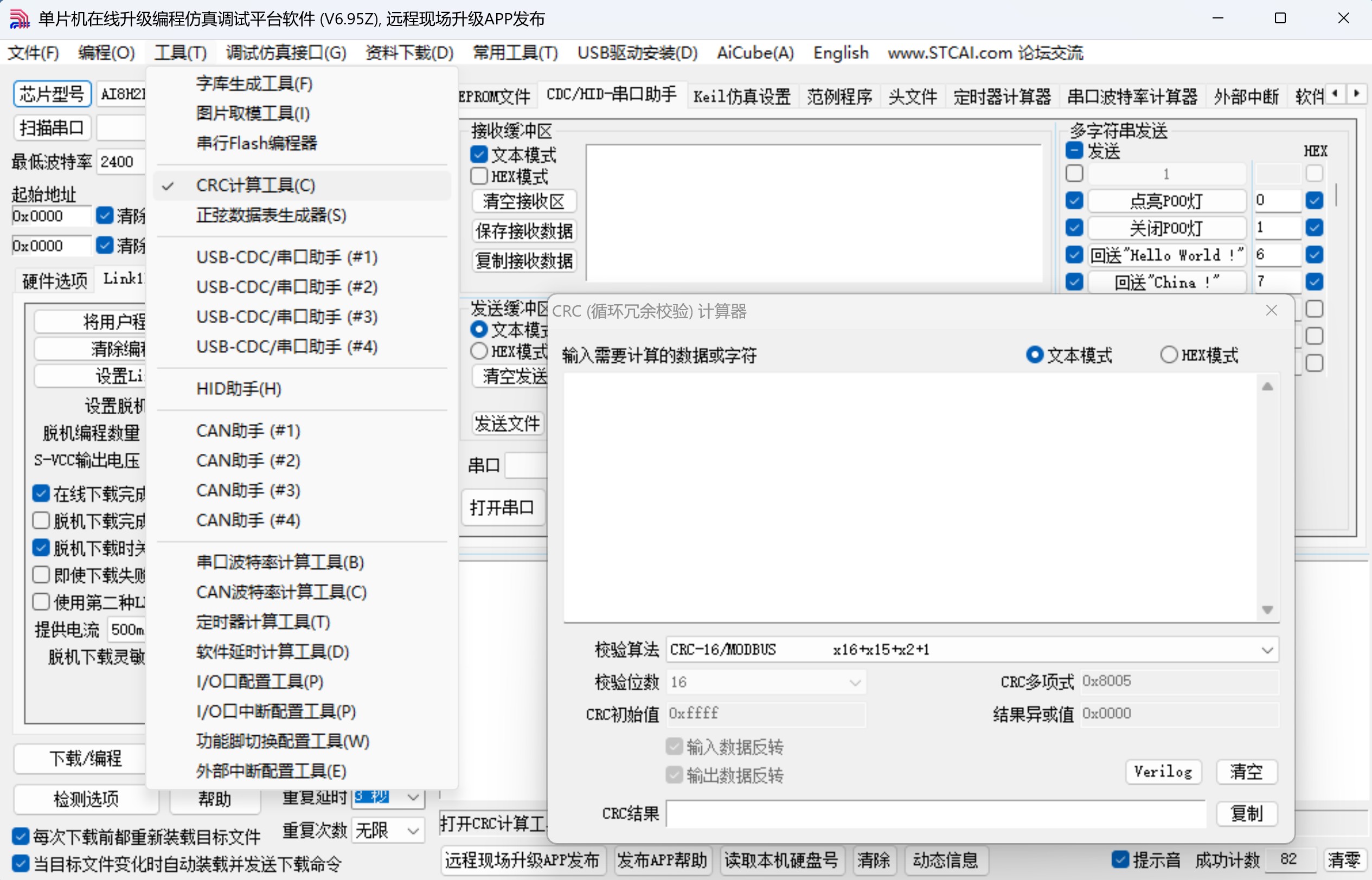

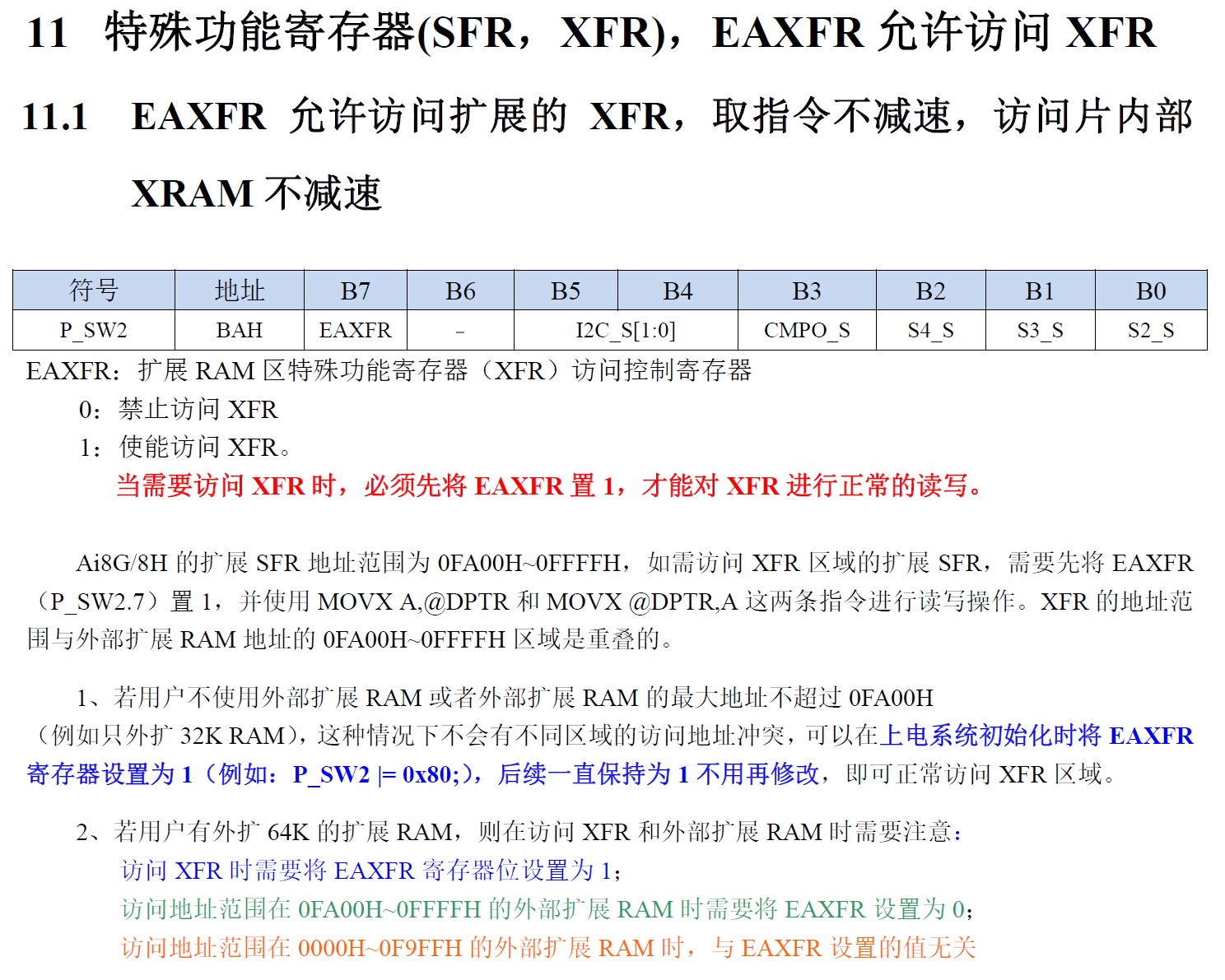

先打开EAXFR

乘风***

CRC寄存器是扩展寄存器，需要用间接寻址方式访问，这次人工智能生成的代码访问扩展寄存器的方法居然写对了（功能不对），可以参考。
此外在配置前，扩展寄存器访问使能要先开启。

erci***

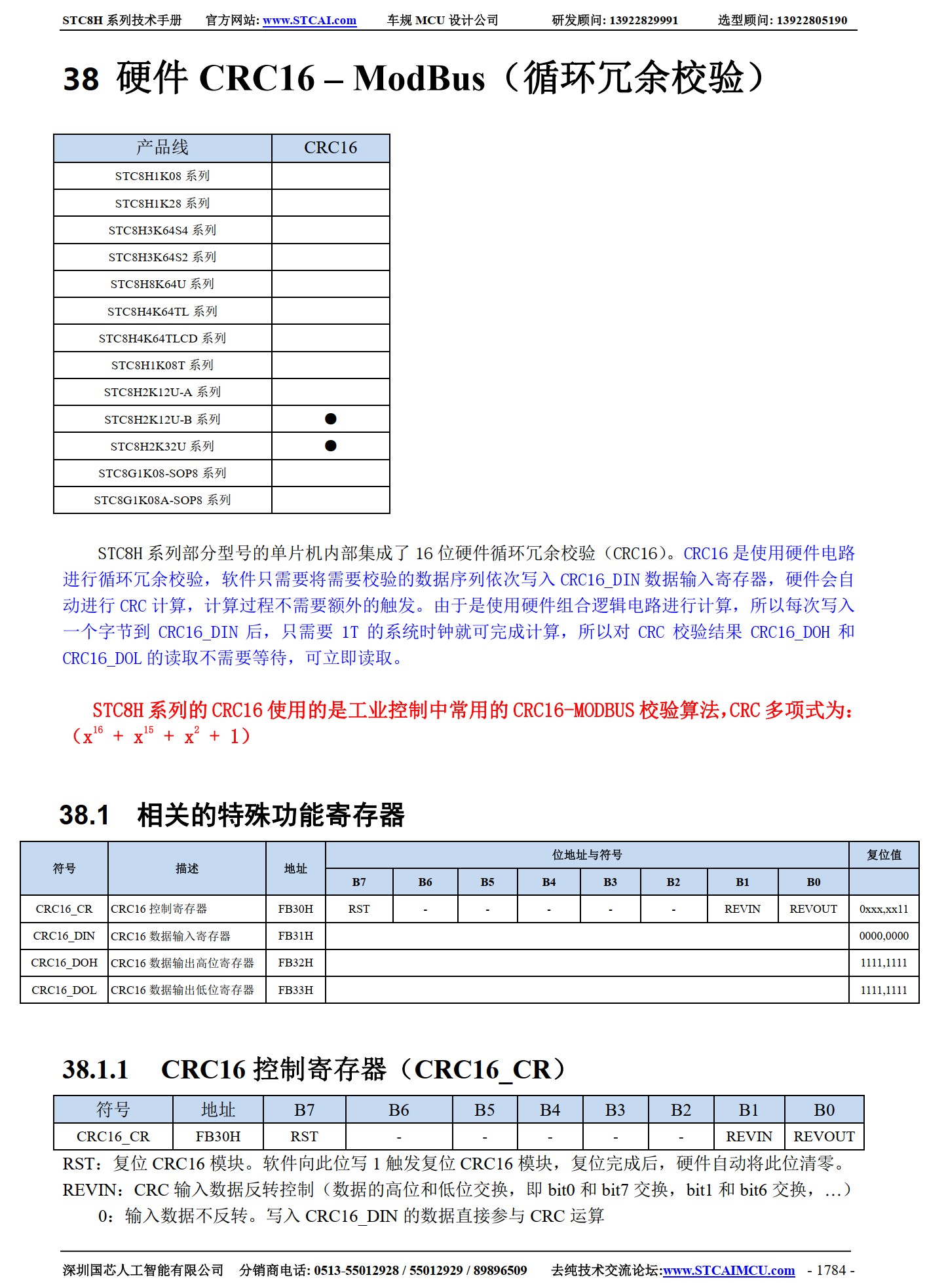

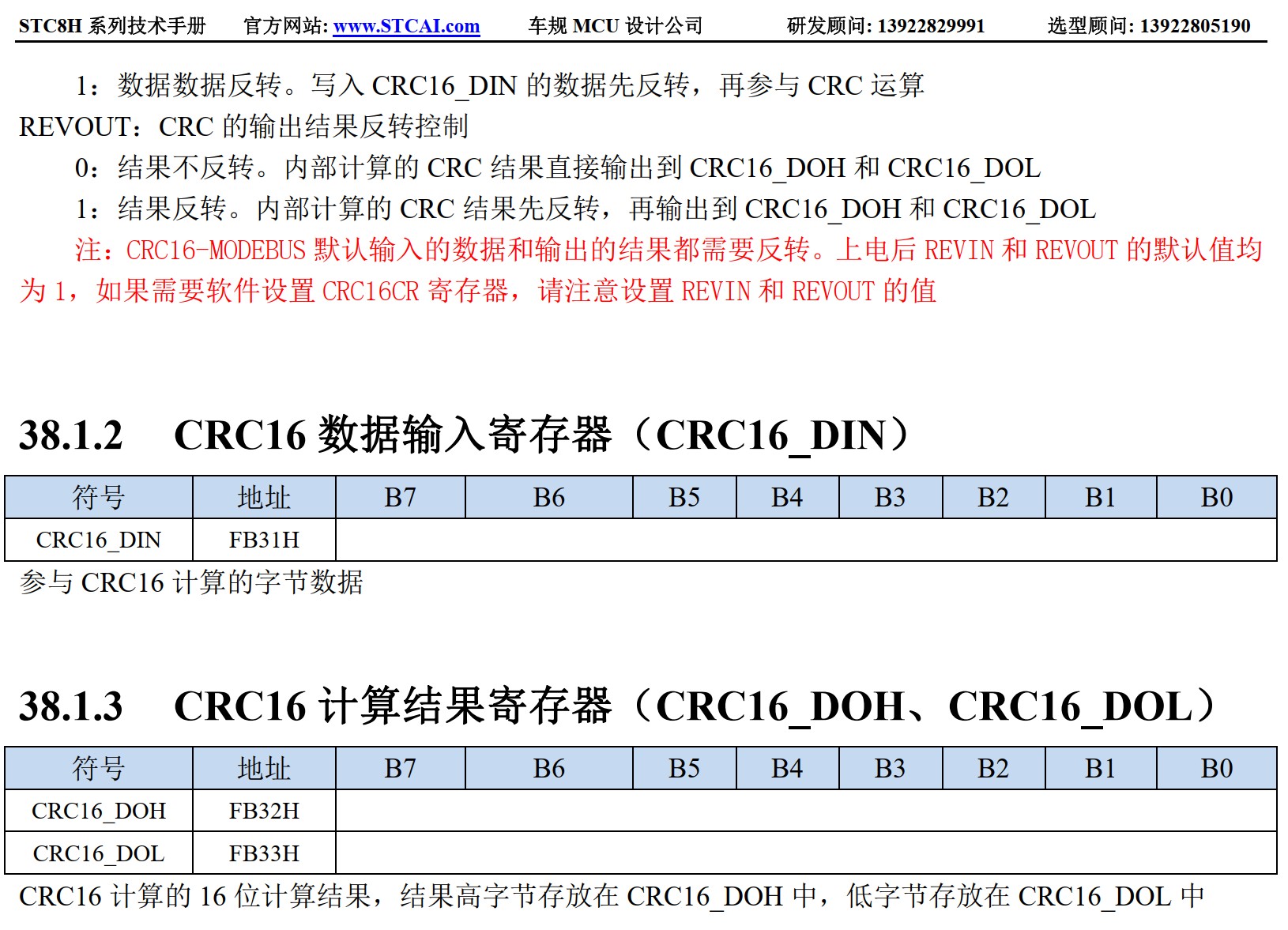

离谱啊，这个给功能只有两个型号支持，找了个2K12U还是A系列。。。。。。

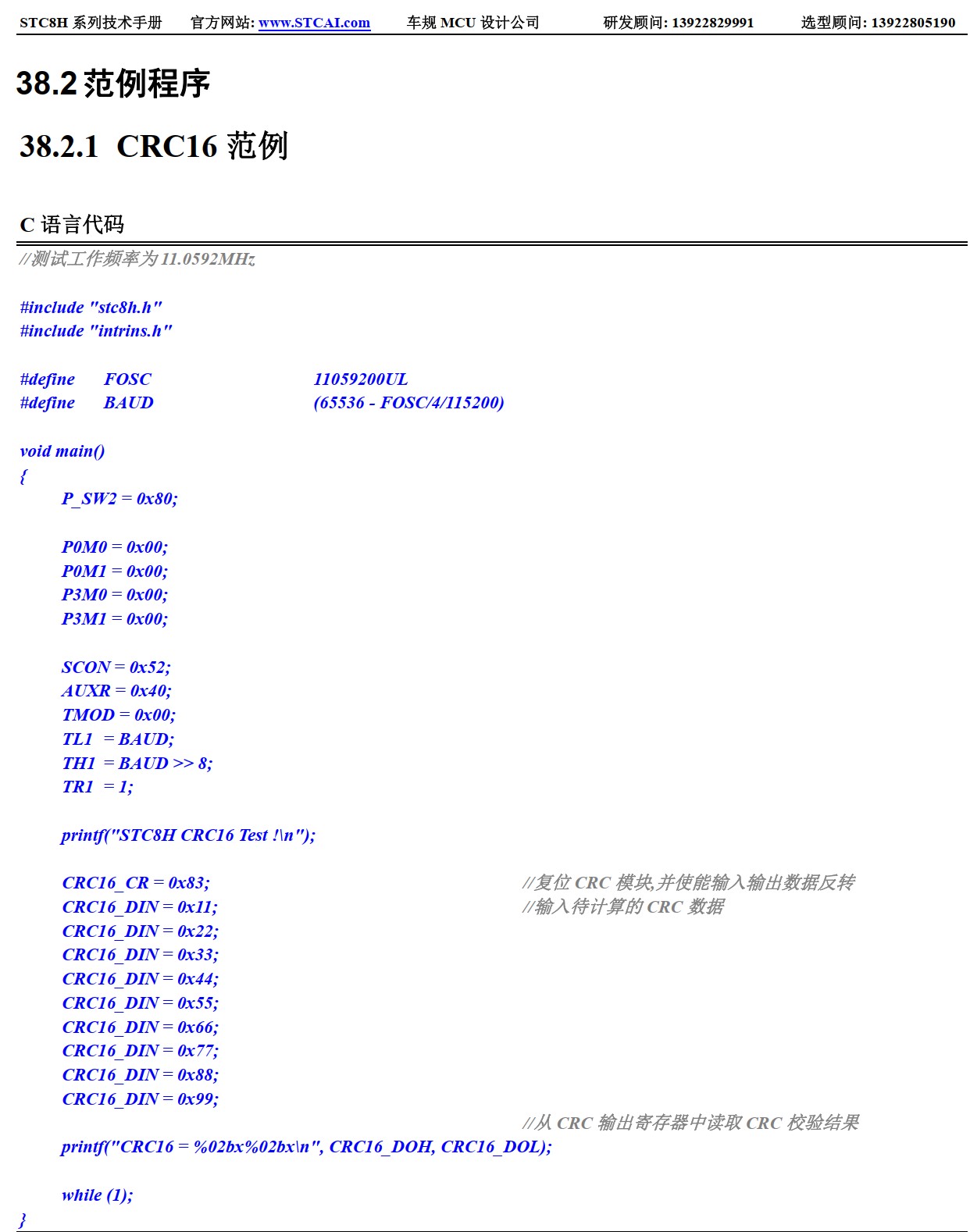

楼主对比手册例程试下

//测试工作频率为11.0592MHz
#include "stc8h.h"
#include "intrins.h"

#define FOSC        11059200UL
#define BAUD        (65536 - FOSC/4/115200)

void main()
{
    P_SW2 = 0x80;

    P0M0 = 0x00;
    P0M1 = 0x00;
    P3M0 = 0x00;
    P3M1 = 0x00;

    SCON = 0x52;
    AUXR = 0x40;
    TMOD = 0x00;
    TL1 = BAUD;
    TH1 = BAUD >> 8;
    TR1 = 1;

    printf("STC8H CRC16 Test \n");

    CRC16_CR = 0x83;                //复位 CRC 模块,并使能输入输出数据反转
    CRC16_DIN = 0x11;               //输入待计算的 CRC 数据
    CRC16_DIN = 0x22;
    CRC16_DIN = 0x33;
    CRC16_DIN = 0x44;
    CRC16_DIN = 0x55;
    CRC16_DIN = 0x66;
    CRC16_DIN = 0x77;
    CRC16_DIN = 0x88;
    CRC16_DIN = 0x99;

    printf("CRC16 = %02bx%02bx\n", CRC16_DOH, CRC16_DOL);  //从 CRC 输出寄存器中读取 CRC 校验结果

    while (1);
}
复制代码
