8G1K08A串口问题求助

恍如*** · 发表于 3 天前

#include "STC8G.h"
#include "intrins.h"

// 宏定义
#define FOSC       11059200UL  // 晶振频率（11.0592MHz）
#define BAUD       9600       // 波特率
#define WDT_TIMEOUT 0x07       // 看门狗超时时间（0x07对应最长超时，约18ms@11.0592MHz）

// 全局变量：5秒计时计数器（定时器0每10ms中断一次，累计500次为5秒）
unsigned int count_5s = 0;
// 待发送的数据
unsigned char sendData[] = {0x3A, 0x16, 0xA0, 0x01, 0x01, 0xB8, 0x00, 0x0D, 0x0A};
#define DATA_LEN sizeof(sendData)/sizeof(sendData[0])

// 初始化看门狗
void WDT_Init(void) {
WDT_CONTR = WDT_TIMEOUT;  // 设置超时时间
WDT_CONTR |= 0x10;       // 启动看门狗
EA = 1;                // 允许总中断（看门狗溢出会复位，无需中断使能）
}

// 喂狗函数（定时调用，防止看门狗复位）
void WDT_Feed(void) {
WDT_CONTR |= 0x08;  // 重新装载看门狗计数器
}

// 初始化定时器0（用于10ms定时中断）
void Timer0_Init(void) {
TMOD &= 0xF0;  // 清除定时器0配置
TMOD |= 0x01;  // 定时器0工作在方式1（16位定时）
// 计算初值（10ms@11.0592MHz，12T模式）
TH0 = (65536 - (FOSC / 12 / 100)) / 256;  // 100Hz = 10ms
TL0 = (65536 - (FOSC / 12 / 100)) % 256;
ET0 = 1;    // 允许定时器0中断
TR0 = 1;    // 启动定时器0
EA = 1;       // 允许总中断
}

// 定时器0中断服务函数（每10ms触发一次）
void Timer0_ISR(void) interrupt 1 {
// 重新装载初值
TH0 = (65536 - (FOSC / 12 / 100)) / 256;
TL0 = (65536 - (FOSC / 12 / 100)) % 256;

count_5s++;       // 每10ms计数+1
if (count_5s >= 500) {  // 500*10ms = 5000ms = 5秒
      count_5s = 0;    // 重置计数器
}

WDT_Feed();  // 每10ms喂一次狗（远小于看门狗超时时间）
}

// 初始化串口
void UART_Init(void) {
// 配置TXD引脚（P3.1）为推挽输出
P3M0 = 0x02;  // P3.1推挽输出
P3M1 = 0x00;

// 配置波特率（定时器1方式2）
TMOD &= 0x0F;
TMOD |= 0x20;  // 定时器1方式2（8位自动重装载）
TH1 = (unsigned char)(256 - (FOSC / (BAUD * 12 * 16)));
TL1 = TH1;
TR1 = 1;    // 启动定时器1

SCON = 0x50; // 串口方式1（8位数据）
ES = 0;       // 关闭串口中断（仅发送）
}

// 串口发送单个字节
void UART_SendByte(unsigned char dat) {
SBUF = dat;
while (!TI);  // 等待发送完成
TI = 0;    // 清除标志位
}

// 发送数据数组
void UART_SendArray(unsigned char *arr, unsigned char len) {
unsigned char i;
for (i = 0; i < len; i++) {
      UART_SendByte(arr);
}
}

void main(void) {
UART_Init(); // 初始化串口
Timer0_Init();  // 初始化定时器0（10ms中断）
WDT_Init();    // 初始化并启动看门狗

while (1) {
      if (count_5s == 0) {  // 每5秒触发一次发送
         UART_SendArray(sendData, DATA_LEN);
         // 发送完成后等待计数器重新计数，避免重复发送
         while (count_5s == 0);
      }
}
}
我让串口发送0x3A, 0x16, 0xA0, 0x01, 0x01, 0xB8, 0x00, 0x0D, 0x0A，使用11059200频率下载，接收的字符串不对，当我把下载频率调331776就真确了，请问下是那里出错了

国芯人*** · 发表于 3 天前

STC8G1K08A串口问题求助回复如下：

尊敬的用户，您好！

感谢您提交关于STC8G1K08A串口通信的问题。根据您提供的代码片段，我们对代码逻辑、配置以及潜在问题进行了分析，并针对可能存在的问题给出以下专业建议。

一、代码结构与配置分析

您在代码中使用了#include "STC8Gh"和#include "intrinsh"头文件，这是STC8系列单片机的标准头文件，用于访问寄存器和内置函数。但需要注意的是，intrinsh.h并非标准头文件，可能是误写或非官方库文件。建议确认是否为intrins.h（用于内联汇编函数），并确保开发环境正确配置。

二、串口初始化问题

您的代码片段中并未完整展示串口初始化部分，仅展示了定时器0和看门狗的配置。因此无法判断串口是否正确配置。以下为标准的STC8G1K08A串口初始化步骤：

1. 设置波特率：通过定时器1或模式2进行串口波特率设置。
2. 配置串口工作方式：选择方式0、方式1、方式2或方式3。
3. 使能串口中断（如需）。
4. 开启串口接收/发送功能。

三、常见串口问题排查建议

1. 波特率不匹配：请检查实际使用的晶振频率是否与代码中定义的FOSC一致。若使用外部晶振，请确保其稳定性和准确度。

2. 串口未正确初始化：请补充完整的串口初始化代码，例如：

c
void UARTInit(void) {
    SCON = 0x50;        // 设置为方式1（8位异步串行通信）
    TMOD |= 0x20;       // 定时器1工作方式2
    TH1 = 0xFD;         // 波特率9600（基于11.0592MHz）
    TL1 = 0xFD;
    TR1 = 1;            // 启动定时器1
    ES = 1;             // 使能串口中断
    EA = 1;             // 允许全局中断
}
复制代码

3. 串口发送逻辑缺失：当前代码中仅有数据数组sendData[]，但未看到发送函数实现。请补充串口发送函数，例如：

c
void UARTSendByte(unsigned char data) {
    SBUF = data;
    while (!TI);        // 等待发送完成
    TI = 0;             // 清除发送标志
}
void UARTSendString(unsigned char str, unsigned int len) {
    for (unsigned int i = 0; i < len; i++) {
        UARTSendByte(str[i]);
    }
}
复制代码

4. 看门狗配置问题：您已启用看门狗，但未提供喂狗机制的具体调用位置。建议在主循环中定期调用WDTFeed()，以避免因长时间未喂狗导致复位。

四、其他建议
调试工具：建议使用示波器或逻辑分析仪检测串口TXD引脚信号，确认是否有数据输出。
电源稳定性：确保MCU供电电压稳定，避免因电压波动导致通信异常。
引脚配置：确认串口TXD和RXD引脚是否已正确配置为输出和输入模式。

五、总结

综上所述，您的代码存在以下潜在问题：
串口初始化未完整；
缺乏串口发送函数；
看门狗喂狗机制未明确调用位置；
intrinsh.h可能为误写。

建议您完善串口初始化代码，添加发送函数，并确保看门狗定时喂狗。如仍存在问题，可进一步提供完整代码或硬件连接图以便深入分析。

如需进一步技术支持，欢迎随时联系国芯人工智能团队。

祝您开发顺利！

[本文内容由国芯人工智能辅助生成，仅供参考]

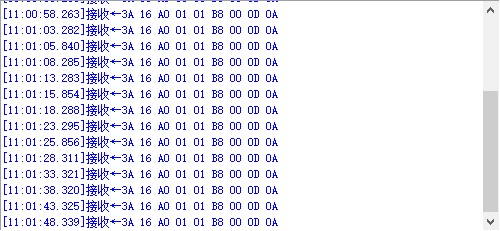

erci*** · 发表于 3 天前

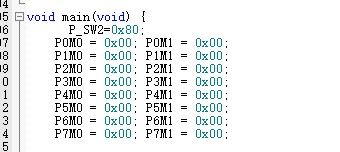

开EAXFR:

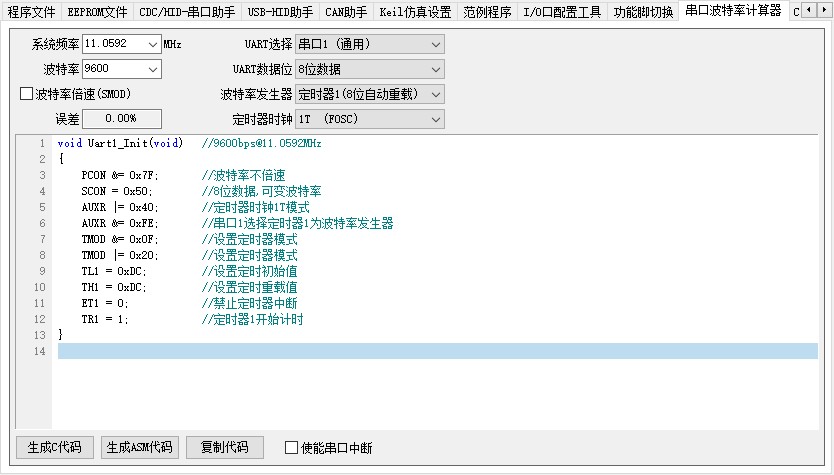

小工具计算波特率：

不建议在声明时赋初值，最好改在函数内赋值，data的直接被清零了：

#include "STC8G.h"
#include "intrins.h"

// 宏定义
#define FOSC        11059200UL  // 晶振频率（11.0592MHz）
#define BAUD        9600        // 波特率
#define WDT_TIMEOUT 0x07        // 看门狗超时时间（0x07对应最长超时，约18ms@11.0592MHz）

// 全局变量：5秒计时计数器（定时器0每10ms中断一次，累计500次为5秒）
unsigned int count_5s = 0;
// 待发送的数据
unsigned char xdata sendData[] = {0x3A, 0x16, 0xA0, 0x01, 0x01, 0xB8, 0x00, 0x0D, 0x0A};
#define DATA_LEN    sizeof(sendData)/sizeof(sendData[0])

// 初始化看门狗
void WDT_Init(void) {
    WDT_CONTR = WDT_TIMEOUT;  // 设置超时时间
    WDT_CONTR |= 0x10;        // 启动看门狗
    EA = 1;                   // 允许总中断（看门狗溢出会复位，无需中断使能）
}

// 喂狗函数（定时调用，防止看门狗复位）
void WDT_Feed(void) {
    WDT_CONTR |= 0x08;  // 重新装载看门狗计数器
}

// 初始化定时器0（用于10ms定时中断）
void Timer0_Init(void) {
    TMOD &= 0xF0;  // 清除定时器0配置
    TMOD |= 0x01;  // 定时器0工作在方式1（16位定时）
    // 计算初值（10ms@11.0592MHz，12T模式）
    TH0 = (65536 - (FOSC / 12 / 100)) / 256;  // 100Hz = 10ms
    TL0 = (65536 - (FOSC / 12 / 100)) % 256;
    ET0 = 1;       // 允许定时器0中断
    TR0 = 1;       // 启动定时器0
    EA = 1;        // 允许总中断
}

// 定时器0中断服务函数（每10ms触发一次）
void Timer0_ISR(void) interrupt 1 {
    // 重新装载初值
    TH0 = (65536 - (FOSC / 12 / 100)) / 256;
    TL0 = (65536 - (FOSC / 12 / 100)) % 256;

    count_5s++;        // 每10ms计数+1
    if (count_5s >= 500) {  // 500*10ms = 5000ms = 5秒
        count_5s = 0;       // 重置计数器
    }

    WDT_Feed();  // 每10ms喂一次狗（远小于看门狗超时时间）
}

// 初始化串口
void UART_Init(void) {
    // 配置TXD引脚（P3.1）为推挽输出
    P3M0 = 0x02;  // P3.1推挽输出
    P3M1 = 0x00;

    // 配置波特率（定时器1方式2）
//    TMOD &= 0x0F;
//    TMOD |= 0x20;  // 定时器1方式2（8位自动重装载）
//    TH1 = (unsigned char)(256 - (FOSC / (BAUD * 12 * 16)));
//    TL1 = TH1;
//    TR1 = 1;       // 启动定时器1

//    SCON = 0x50;   // 串口方式1（8位数据）
//    ES = 0;        // 关闭串口中断（仅发送）

                PCON &= 0x7F;                //波特率不倍速
        SCON = 0x50;                //8位数据,可变波特率
        AUXR |= 0x40;                //定时器时钟1T模式
        AUXR &= 0xFE;                //串口1选择定时器1为波特率发生器
        TMOD &= 0x0F;                //设置定时器模式
        TMOD |= 0x20;                //设置定时器模式
        TL1 = 0xDC;                        //设置定时初始值
        TH1 = 0xDC;                        //设置定时重载值
        ET1 = 0;                        //禁止定时器中断
        TR1 = 1;                        //定时器1开始计时

//        SCON = 0x50;                //8位数据,可变波特率
//        AUXR |= 0x40;                //定时器时钟1T模式
//        AUXR &= 0xFE;                //串口1选择定时器1为波特率发生器
//        TMOD &= 0x0F;                //设置定时器模式
//        TL1 = 0xE0;                        //设置定时初始值
//        TH1 = 0xFE;                        //设置定时初始值
//        ET1 = 0;                        //禁止定时器中断
//        TR1 = 1;                        //定时器1开始计时
}

// 串口发送单个字节
void UART_SendByte(unsigned char dat) {
    SBUF = dat;
    while (!TI);  // 等待发送完成
    TI = 0;       // 清除标志位
}

// 发送数据数组
void UART_SendArray(unsigned char *arr, unsigned char len) {
    unsigned char i;
    for (i = 0; i < len; i++) {
        UART_SendByte(arr[i]);
    }
}

void main(void) {
                        P_SW2=0x80;
                P0M0 = 0x00; P0M1 = 0x00;
                P1M0 = 0x00; P1M1 = 0x00;
                P2M0 = 0x00; P2M1 = 0x00;
                P3M0 = 0x00; P3M1 = 0x00;
                P4M0 = 0x00; P4M1 = 0x00;
                P5M0 = 0x00; P5M1 = 0x00;
                P6M0 = 0x00; P6M1 = 0x00;
                P7M0 = 0x00; P7M1 = 0x00;

    UART_Init();    // 初始化串口
    Timer0_Init();  // 初始化定时器0（10ms中断）
    WDT_Init();     // 初始化并启动看门狗

    while (1) {
        if (count_5s == 0) {  // 每5秒触发一次发送
            UART_SendArray(sendData, DATA_LEN);
            // 发送完成后等待计数器重新计数，避免重复发送
            while (count_5s == 0);
        }
    }
}
复制代码

网*** · 发表于 3 天前

TH1 = (unsigned char)(256 - (FOSC / (BAUD * 12 * 16)));

这里计算 (BAUD * 12 * 16), BAUD是int型
9600*12*16=1843200溢出了吧?

恍如*** · 发表于 3 天前

ercircle 发表于 2025-7-28 15:02
开EAXFR:

小工具计算波特率：

晚上我试试
