32g8k64 lqfp32 핀 패키지 관련 문의

jonam***

32g8k64 lqfp32 핀 패키지에서 can 통신 포트를 사용할 수 있나요?.
사용할 수 있으면 포트를 알려주세요.

国芯人***

STC32G8K64 LQFP32 패키지에서 CAN 통신 포트를 사용할 수 있습니다. 본 제품은 STC32G 시리즈 중 하나로, 다양한 외부 인터페이스를 지원하며, CAN(Controller Area Network) 기능도 포함하고 있습니다.

STC32G8K64 LQFP32 패키지의 경우, CAN 통신을 위한 핀은 PA11과 PA12입니다. 이 두 핀은 CAN 모듈의 TXD(CANTx) 및 RXD(CANRx) 신호에 할당되어 있으며, CAN 통신을 위해 사용할 수 있습니다.

단, CAN 기능은 특정 레지스터 설정과 함께 동작하므로, 프로그래밍 시 아래와 같은 점을 고려해야 합니다:
CAN 모듈을 활성화해야 하며, 관련 레지스터 (예: CANMCR, CANBTR 등)를 올바르게 설정해야 합니다.
GPIO 핀을 CAN 모드로 전환해야 하며, 이는 GPIO 모드 설정 레지스터를 통해 이루어집니다.
CAN 통신 속도 및 보드 설계 상황에 따라 적절한 트랜시버(예: TJA1050, MCP2551 등)가 필요할 수 있습니다.

결론적으로, STC32G8K64 LQFP32 패키지에서는 PA11과 PA12 핀을 통해 CAN 통신을 구현할 수 있습니다. 정확한 사용 방법과 설정 사항은 데이터 시트 및 개발자 가이드를 참고하시기 바랍니다. 추가 문의사항이 있으시면 언제든지 안내드리겠습니다.

[本文内容由国芯人工智能辅助生成，仅供参考]

erci***

8H8K***

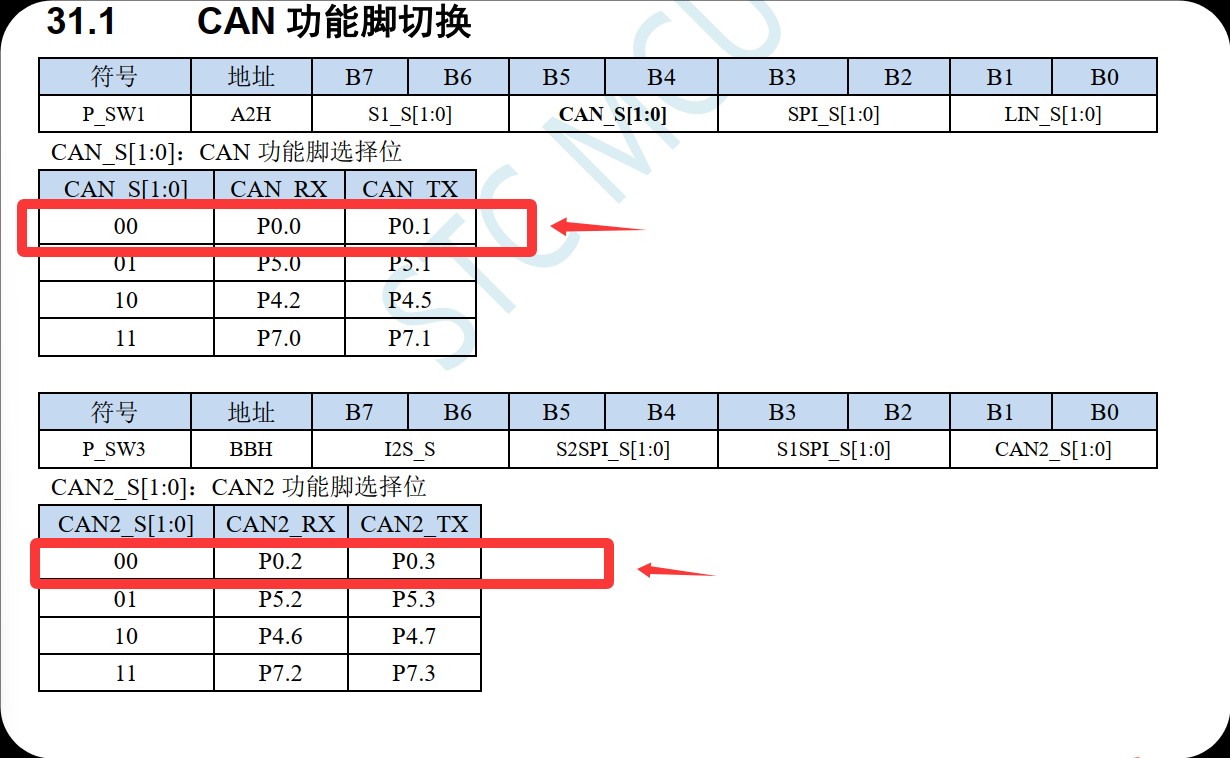

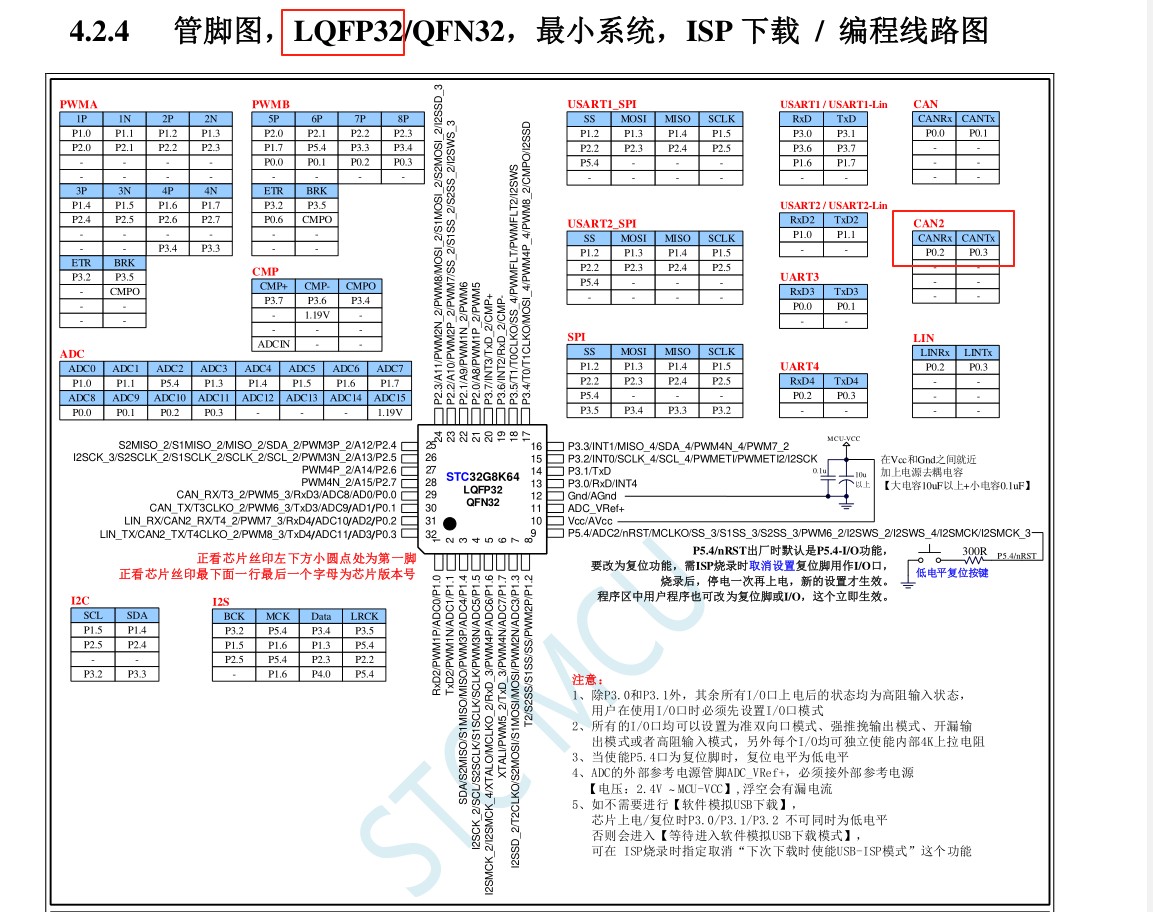

支持can通信，
