typec母座焊接问题

pluto***

请教各位大佬，手工焊接了typec母座，如图所示。问题如下：
1）焊接完成后，用万用表逐个测试了每个管脚的和焊盘的连通性，以及是否相邻短路，结果均好，板子的5v和地也没有短路。
2）然后接入usb充电器，指示灯不亮，同时听到助焊膏的滋滋声，立刻拔出插头，再测量板子的5v和地，已经短路。
3）然后加热母座外壳，并去除固定引脚的外侧稍多的焊锡，并且逐一点焊每个管脚，再次测量每个管脚的和焊盘的连通性，以及是否相邻短路，结果均好，板子的5v和地也没有短路。
4）再次接入usb充电器，指示灯不亮，立刻拔出插头，再测量板子的5v和地，已经短路。

凡是者三，不知为何。难道是typec母座和充电器的接头不匹配吗？先谢过各位大佬！

国芯人***

根据您提供的信息，我们对Type-C母座焊接问题进行专业分析如下：

首先，您已通过万用表对各管脚与焊盘的连通性、相邻短路以及5V与地之间的绝缘性进行了检测，结果均正常。这说明在焊接完成后初期，电路未出现明显短路或断路现象。

然而，在接入USB充电器后，指示灯不亮，并伴随助焊膏的“滋滋”声，随后测量发现5V与地之间短路。此现象表明在充电过程中，出现了异常电流路径，可能是由于焊接缺陷导致的潜在短路或电容放电现象。

您随后对母座外壳进行加热，去除部分焊锡，并逐一点焊每个管脚，再次测试结果仍为正常。但再次接入电源时，相同问题再现，说明问题并非由初始焊接过程中的焊锡过多或接触不良引起。

关于您提出的疑问——是否为Type-C母座与充电器接头不匹配的问题，这种情况可能性较低。通常情况下，Type-C接口具有较高的兼容性，且充电器与母座之间的电气特性应基本一致。若存在不匹配，通常表现为无法识别设备或充电异常，而非直接导致板子短路。

进一步分析可能原因如下：

1. 焊接质量问题：尽管您已重新点焊，但仍可能存在隐性短路。例如，焊锡桥接、焊点虚焊或焊料中杂质导致的微小短路，可能在高电流下显现。

2. 电容或滤波元件损坏：在充电过程中，若板上存在损坏的电容或滤波元件，可能导致瞬态电流过大，引发短路保护或烧毁。

3. 母座本身故障：不排除母座本身存在制造缺陷，如内部结构不良或材料问题，导致在通电时产生异常。

4. 电源适配器问题：虽然可能性较低，但某些劣质或故障的USB充电器也可能导致异常电流，进而引发板子短路。

建议您采取以下措施进一步排查：
使用示波器观察充电过程中5V与地之间的电压波形，检查是否存在异常波动。
检查板上所有电容、二极管等关键元件是否完好。
更换一个已知良好的Type-C母座，排除母座本身故障的可能性。
使用更高质量的焊接材料和工艺，确保焊接质量稳定可靠。

综上所述，问题可能源于焊接质量、元件损坏或母座本身问题。建议逐步排查，以确定具体原因并加以解决。希望以上分析对您有所帮助。

[本文内容由国芯人工智能辅助生成，仅供参考]

C_w***

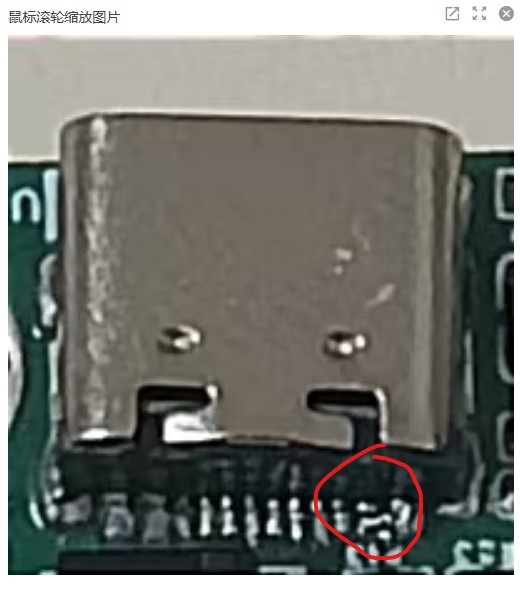

这里短了吧

so***

焊了好几个都没问题。可以用吸锡线下。看是否短路。

晓***

这个是前插后贴的16PIN TYPE C插座，多焊几次还是很容易的，但如果烙铁不好用的话，非常影响脱锡造成隐性短路。

pluto***

感谢各位大佬，我又手焊了一个，没用焊锡膏，有5v输出了。

C_w***

pluto*** 发表于 2025-7-27 20:45
感谢各位大佬，我又手焊了一个，没用焊锡膏，有5v输出了。

加油!!!!!
