8H1K08T的单脉冲模式的例程为什么不能正常工作 | 已知道

syii***

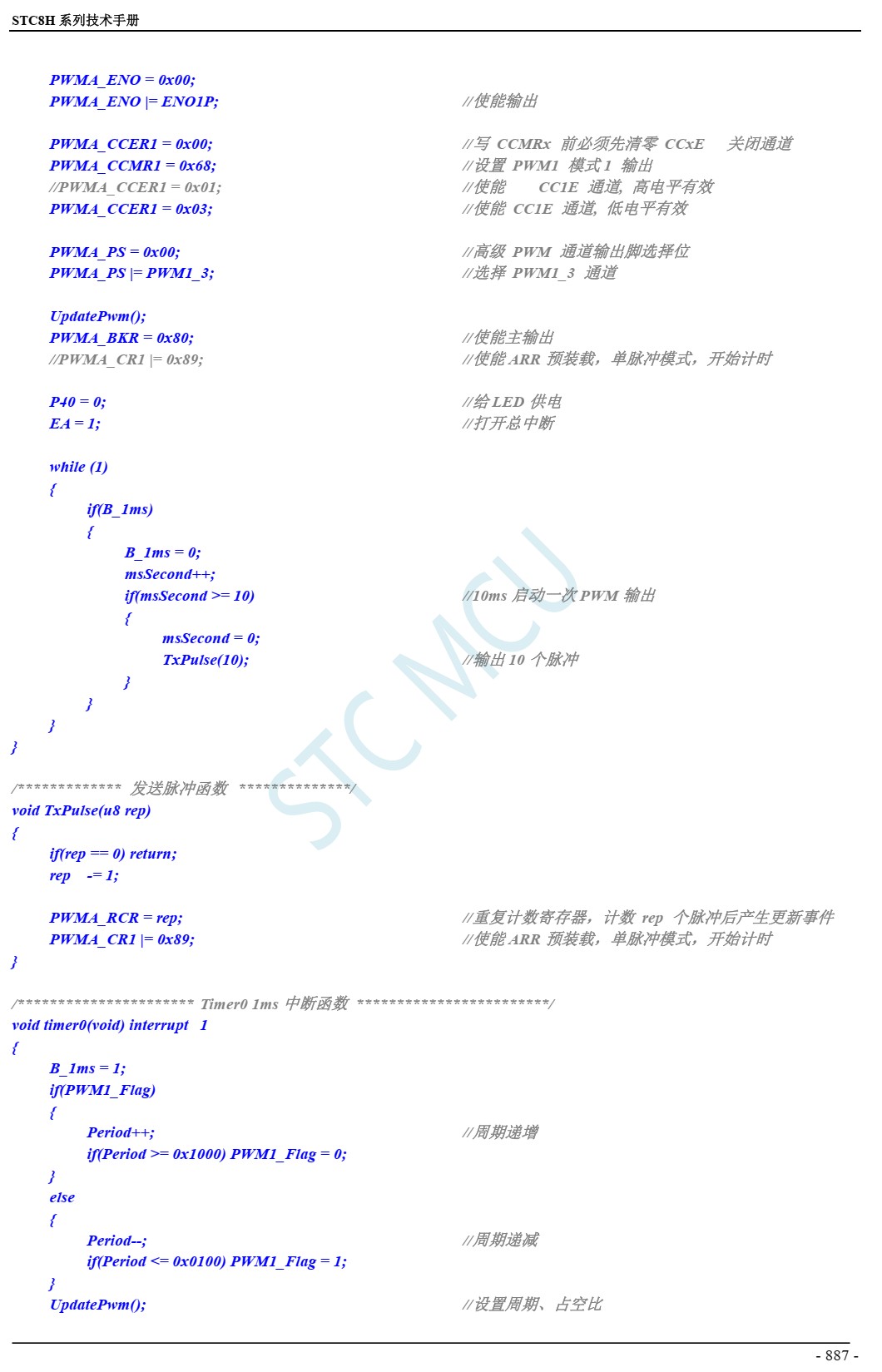

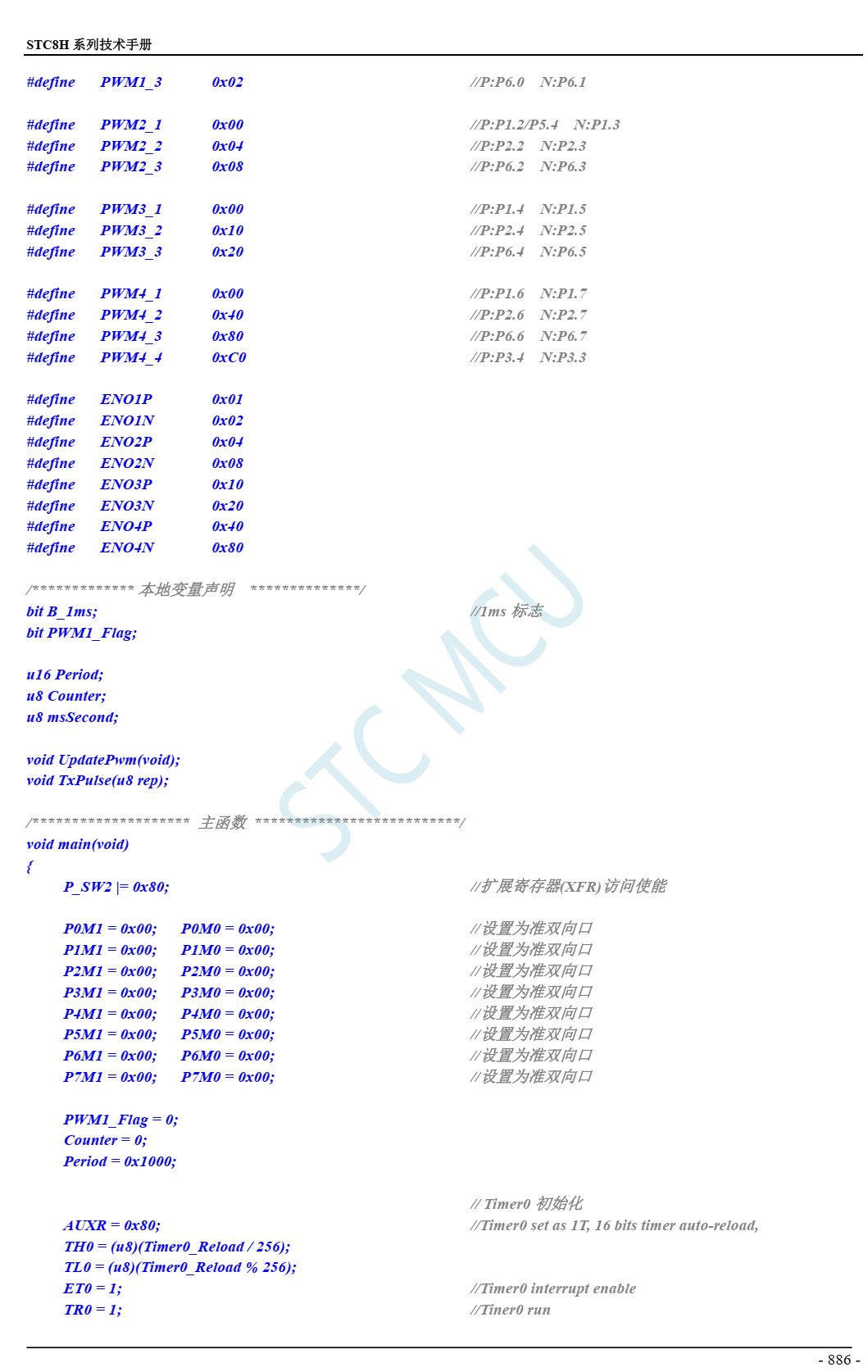

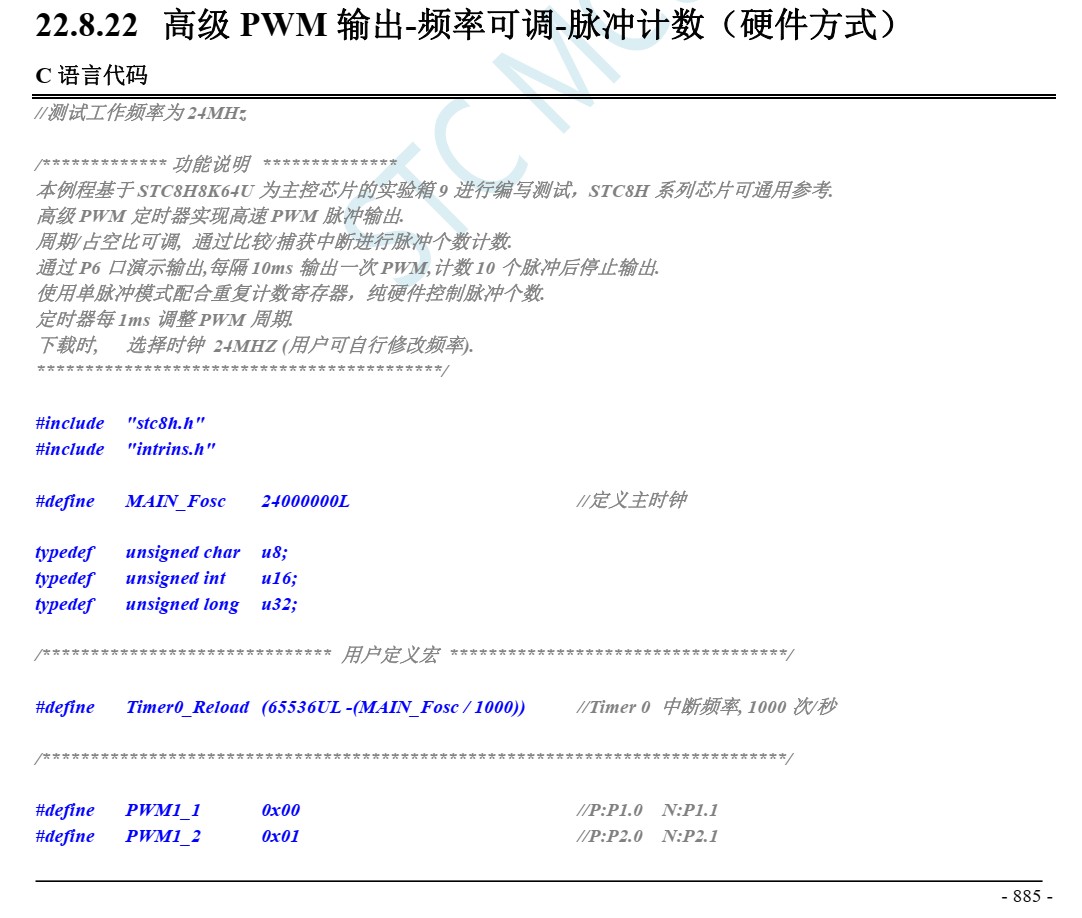

我参考的是 22.8.22 高级 PWM 输出-频率可调-脉冲计数（硬件方式）具体内容如下

我修改之后的代码如下

//测试工作频率为 24MHz
/************* 功能说明 **************
本例程基于 STC8H8K64U 为主控芯片的实验箱 9 进行编写测试， STC8H 系列芯片可通用参考.
高级 PWM 定时器实现高速 PWM 脉冲输出.
周期/占空比可调, 通过比较/捕获中断进行脉冲个数计数.
通过 P6 口演示输出,每隔 10ms 输出一次 PWM,计数 10 个脉冲后停止输出.
使用单脉冲模式配合重复计数寄存器，纯硬件控制脉冲个数.
定时器每 1ms 调整 PWM 周期.
下载时, 选择时钟 24MHZ (用户可自行修改频率).
******************************************/
#include "stc8h.h"
#include "intrins.h"
#define MAIN_Fosc 24000000L //定义主时钟
typedef unsigned char u8;
typedef unsigned int u16;
typedef unsigned long u32;
/****************************** 用户定义宏 ***********************************/
#define Timer0_Reload (65536UL -(MAIN_Fosc / 1000)) //Timer 0 中断频率, 1000 次/秒
/*****************************************************************************/
#define PWM1_1 0x00 //P:P1.0 N:P1.1
#define PWM1_2 0x01 //P:P2.0 N:P2.1
#define PWM1_3 0x02 //P:P6.0 N:P6.1
#define PWM2_1 0x00 //P:P1.2/P5.4 N:P1.3
#define PWM2_2 0x04 //P:P2.2 N:P2.3
#define PWM2_3 0x08 //P:P6.2 N:P6.3
#define PWM3_1 0x00 //P:P1.4 N:P1.5
#define PWM3_2 0x10 //P:P2.4 N:P2.5
#define PWM3_3 0x20 //P:P6.4 N:P6.5
#define PWM4_1 0x00 //P:P1.6 N:P1.7
#define PWM4_2 0x40 //P:P2.6 N:P2.7
#define PWM4_3 0x80 //P:P6.6 N:P6.7
#define PWM4_4 0xC0 //P:P3.4 N:P3.3
#define ENO1P 0x01
#define ENO1N 0x02
#define ENO2P 0x04
#define ENO2N 0x08
#define ENO3P 0x10
#define ENO3N 0x20
#define ENO4P 0x40
#define ENO4N 0x80
/************* 本地变量声明 **************/
bit B_1ms; //1ms 标志
bit PWM1_Flag;
u16 Period;
u8 Counter;
u8 msSecond;
void UpdatePwm(void);
void TxPulse(u8 rep);
/******************** 主函数 **************************/
void main(void)
{
        P_SW2 |= 0x80; //扩展寄存器(XFR)访问使能
        P0M1 = 0x00; P0M0 = 0x00; //设置为准双向口
        P1M1 = 0x00; P1M0 = 0x00; //设置为准双向口
        P2M1 = 0x00; P2M0 = 0x00; //设置为准双向口
        P3M1 = 0x00; P3M0 = 0x00; //设置为准双向口
        P4M1 = 0x00; P4M0 = 0x00; //设置为准双向口
        P5M1 = 0x00; P5M0 = 0x00; //设置为准双向口
        P6M1 = 0x00; P6M0 = 0x00; //设置为准双向口
        P7M1 = 0x00; P7M0 = 0x00; //设置为准双向口
        PWM1_Flag = 0;
        Counter = 0;
        Period = 0x1000;
        // Timer0 初始化
        AUXR = 0x80; //Timer0 set as 1T, 16 bits timer auto-reload,
        TH0 = (u8)(Timer0_Reload / 256);
        TL0 = (u8)(Timer0_Reload % 256);
        ET0 = 1; //Timer0 interrupt enable
        TR0 = 1; //Tiner0 run

        PWMA_ENO = 0x00;
        PWMA_ENO |= ENO3P; //使能输出
        PWMA_CCER2 = 0x00; //写 CCMRx 前必须先清零 CCxE 关闭通道
        PWMA_CCMR3 = 0x68; //设置 PWM1 模式 1 输出
        //PWMA_CCER1 = 0x01; //使能 CC1E 通道, 高电平有效
        PWMA_CCER2 = 0x0C; //使能 CC1E 通道, 低电平有效
        PWMA_PS = 0x00; //高级 PWM 通道输出脚选择位
        UpdatePwm();
        PWMA_BKR = 0x80; //使能主输出
        //PWMA_CR1 |= 0x89; //使能 ARR 预装载，单脉冲模式，开始计时
        EA = 1; //打开总中断
        while (1)
        {
                if(B_1ms)
                {
                        B_1ms = 0;
                        msSecond++;
                        if(msSecond >= 10) //10ms 启动一次 PWM 输出
                        {
                                msSecond = 0;
                                TxPulse(10); //输出 10 个脉冲
                        }
                }
        }
}
/************* 发送脉冲函数 **************/
void TxPulse(u8 rep)
{
        if(rep == 0) return;
        rep -= 1;
        PWMA_RCR = rep; //重复计数寄存器，计数 rep 个脉冲后产生更新事件
        PWMA_CR1 |= 0x89; //使能 ARR 预装载，单脉冲模式，开始计时
}
/********************** Timer0 1ms 中断函数 ************************/
void timer0(void) interrupt 1
{
        B_1ms = 1;
        if(PWM1_Flag)
        {
                Period++; //周期递增
                if(Period >= 0x1000)
                        PWM1_Flag = 0;
        }
        else
        {
                Period--; //周期递减
                if(Period <= 0x0100)
                        PWM1_Flag = 1;
        }
        UpdatePwm(); //设置周期、占空比
}

//========================================================================
// 函数: UpdatePwm(void)
// 描述: 更新 PWM 周期占空比.
// 参数: none.
// 返回: none.
// 版本: V1.0, 2012-11-22
//========================================================================
void UpdatePwm(void)
{
        PWMA_ARR = Period;
        PWMA_CCR1 = (Period >> 1); //设置占空比时间: Period/2
}
复制代码

只是修改了

PWMA_ENO |= ENO3P; //使能输出
        PWMA_CCER2 = 0x00; //写 CCMRx 前必须先清零 CCxE 关闭通道
        PWMA_CCMR3 = 0x68; //设置 PWM1 模式 1 输出
        //PWMA_CCER1 = 0x01; //使能 CC1E 通道, 高电平有效
        PWMA_CCER2 = 0x0C; //使能 CC1E 通道, 低电平有效
        PWMA_PS = 0x00; //高级 PWM 通道输出脚选择位
复制代码

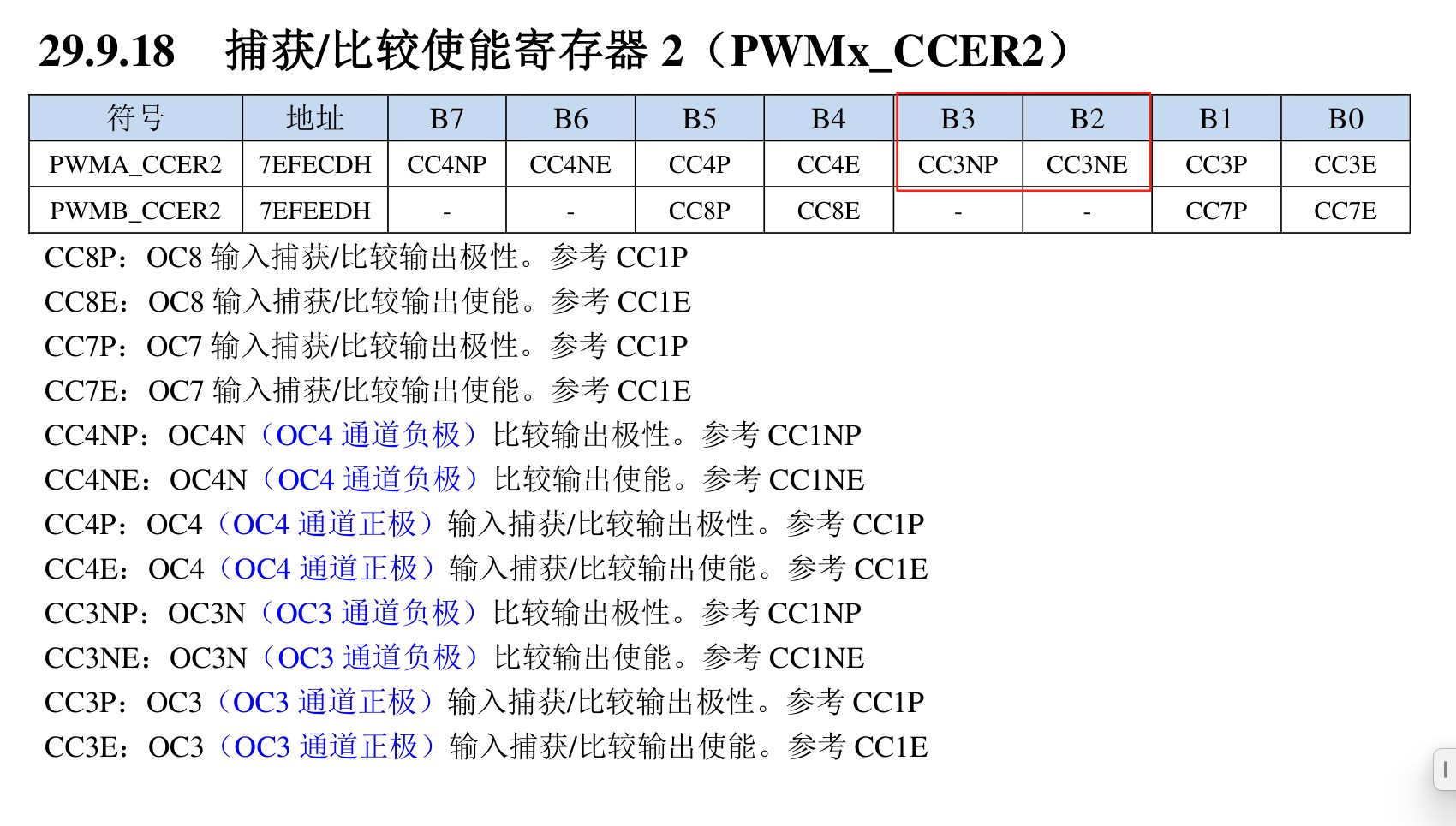

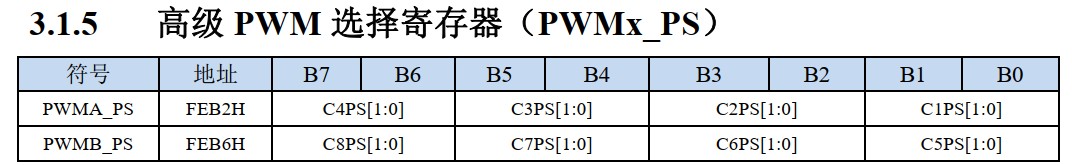

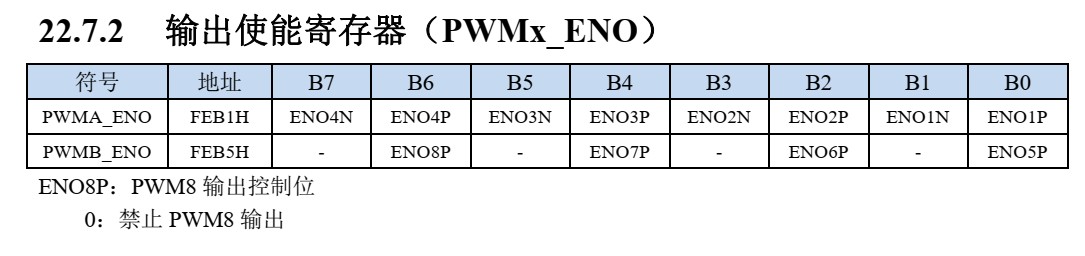

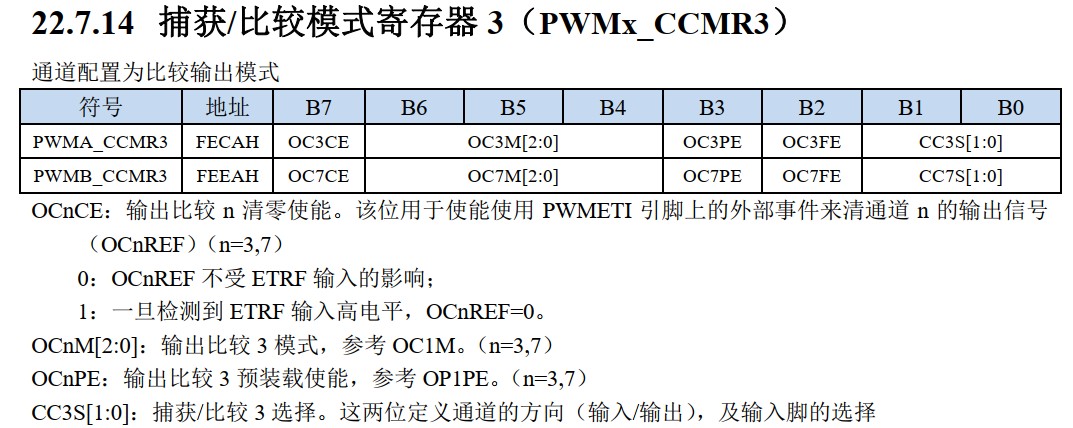

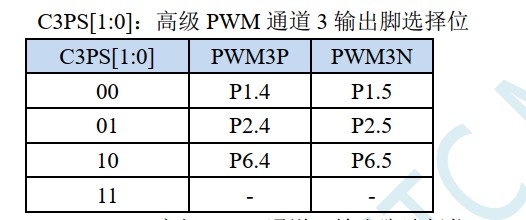

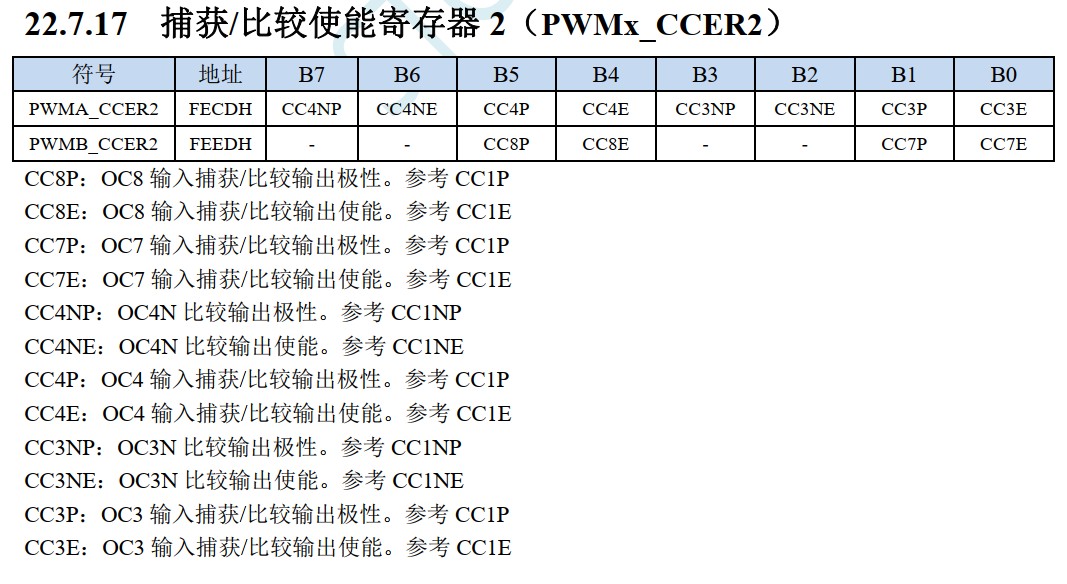

对应寄存器数据如下图

为什么不出波？

syii***

我修改完的程序跑起来之后，p1.4只出高电平。在此之前，我用fwlib_stc8h写了一个，这个程序可以出波，但是修改 PWMx_RCR后不能控制脉冲个数，始终是一个脉冲

王***

您好，事实上是更改程序的过程中出现了一些问题

具体原因是，您似乎是想要开启PWM3P引脚作为输出，但是在PWMA_CCER2中，您使用的语句是PWMA_CCER2 = 0x0C; //使能 CC1E 通道, 低电平有效
这回导致PWM3P没有开启，但是PWM3N开启了，因为您在PWMA_ENO寄存器中，仅仅开启了PWM3P的使能，所以从结果上看就是什么都没有输出

这里只需要将PWMA_CCER2改为0x01，打开PWM3P的使能即可

syii***

王*** 发表于 2025-7-25 18:30
您好，事实上是更改程序的过程中出现了一些问题

具体原因是，您似乎是想要开启PWM3P引脚作为输出，但是在P ...

！！！！注意到了，谢谢
