求助大神，32G12K128 ADC读电压有误差 | 很准了

linli***

#define       VREFH_ADDR     CHIPID7
#define       VREFL_ADDR     CHIPID8

    int xdata VCCres;
    int xdata vcc;

unsigned char xdata volt_tens = 0;           // 电压千位数
unsigned char xdata volt_units = 0;          // 电压百位数
unsigned char xdata volt_units2 = 0;          // 电压十位数
unsigned char xdata volt_units3 = 0;          // 电压个位数

void ADCInit()
{

ADCTIM = 0x3f;               //设置ADC内部时序
ADCCFG = 0x2f;                //设置ADC时钟为系统时钟/2/16

}


int ADCRead()
{
    int VCCres;

    ADC_START = 1;                          //启动AD转换
    _nop_();
    _nop_();
    while (!ADC_FLAG);                            //查询ADC完成标志
        ADC_FLAG = 0;                             //清完成标志
    VCCres = (ADC_RES << 8) | ADC_RESL;            //读取ADC结果
    return VCCres;
}

                //                ————————————————读电源VCC res和电压————————————————


BGV=(VREFH_ADDR<<8)+VREFL_ADDR;

     ADC_CONTR = 0x00;
                        ADC_CONTR = 0x8f;       //选择通道15(内部基准)
                            _nop_();
    _nop_();
ADCRead();
ADCRead();
                    VCCres = 0;
    for (i=0; i<8; i++)
    {
        VCCres += ADCRead();                       //读取8次数据
    }
    VCCres >>= 3;                                  //取平均值

    vcc = (int)(4096L * BGV / VCCres);



        volt_tens = vcc / 1000;          // 获取千位数 (2756/1000=2)

        volt_units = (vcc % 1000) / 100; // 获取百位数 (2756%1000=700, 700/100=7)



        volt_units2 = (vcc % 100) / 10; // 获取十位数 (2756%100=50, 50/10=5)


        volt_units3 = (vcc % 10) / 1; // 获取个位数 (2756%10=6, 6/1=6)




得出来的数据用来FOR循环闪灯用，最后靠闪灯读数，发现有误差
4.2v   读出来4395
4.3v   读出来4500
3.4v    读3555
3.2    读3348
3.9   读4072

5.1   读5341

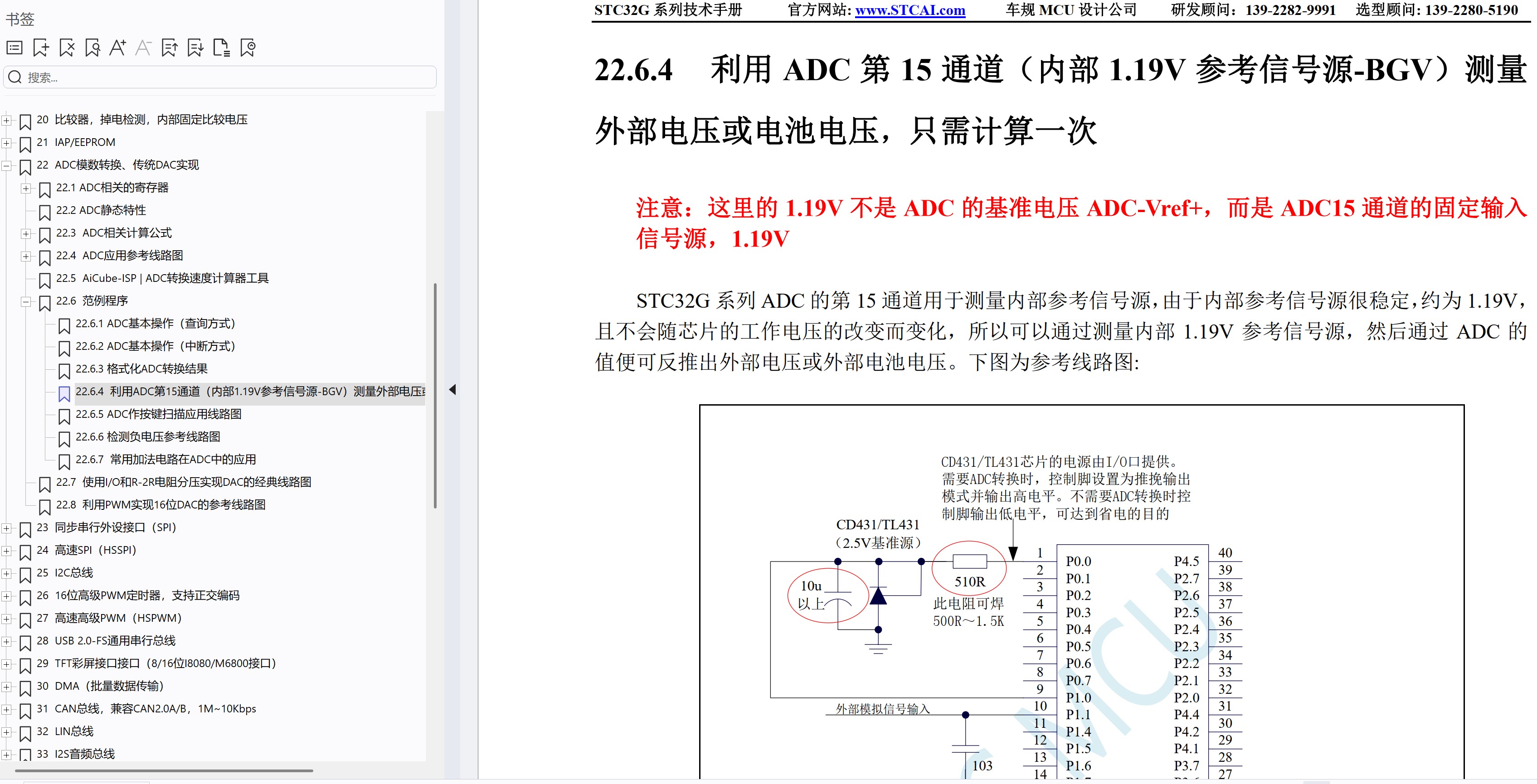

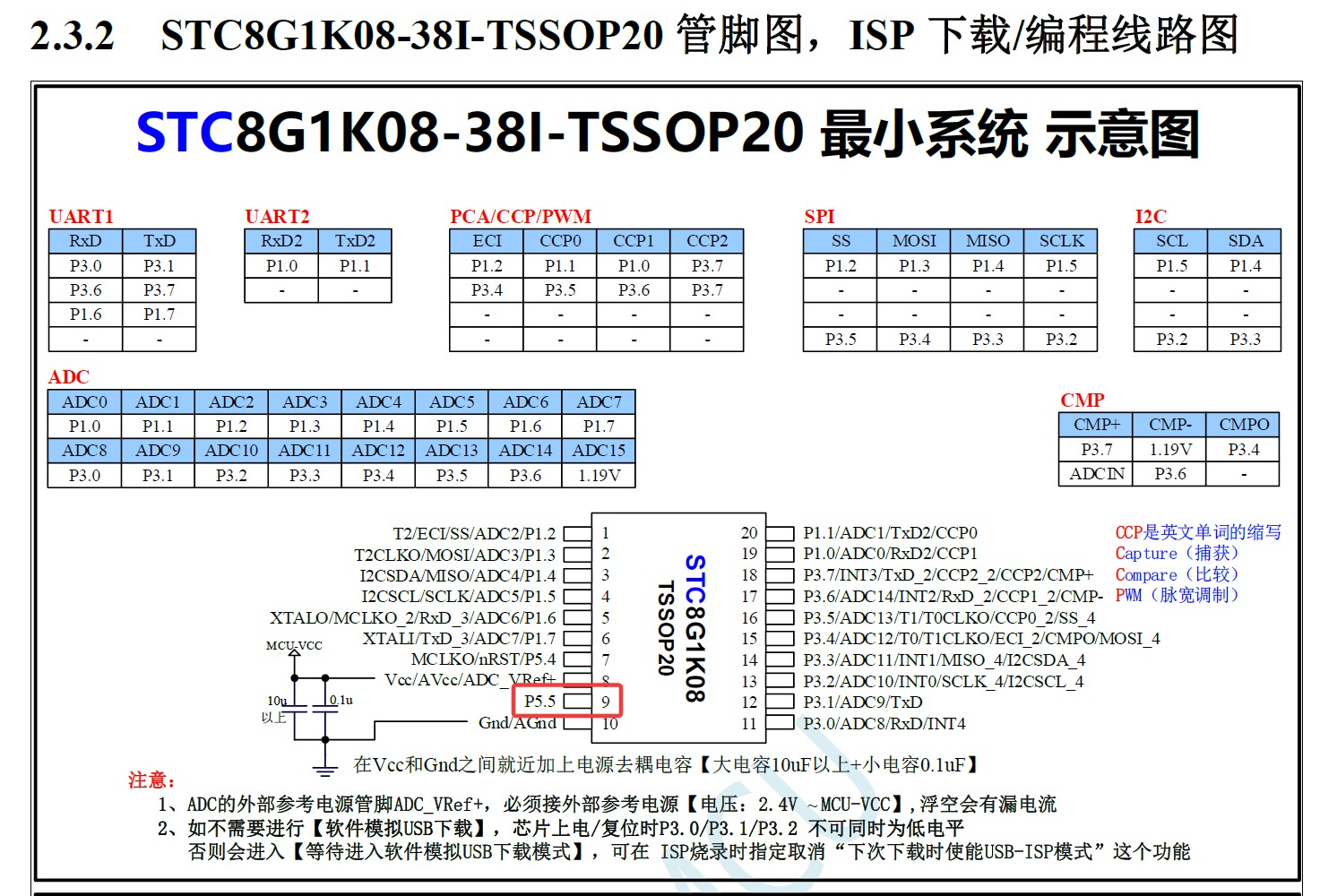

之前用的STC8G1K08 TSSOP20，读出来很准，换成STC32G12K128就不准了，硬件没改动

而且发现用其他引脚读GND电压，应该是0V，读出来0.168V，大佬们有空帮看看代码有没有问题，太感谢了！！

Debu***

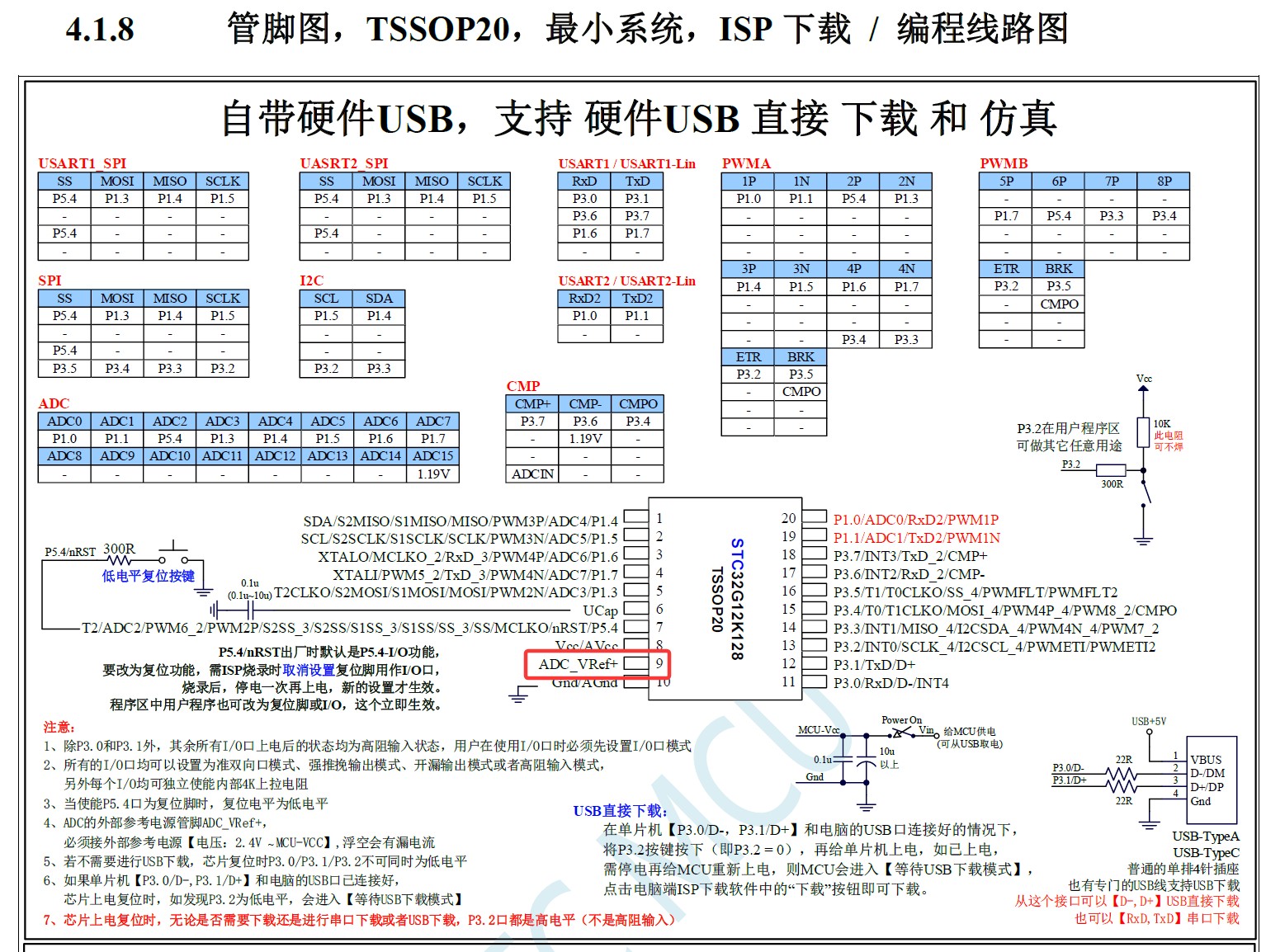

32G12K128有独立VREF，注意VREF的连接

linli***

Debu*** 发表于 2025-7-22 14:00
32G12K128有独立VREF，注意VREF的连接

VREF直接接到VCC上面了，这样会影响精度么

神***

Debu***

linli*** 发表于 2025-7-22 14:26
VREF直接接到VCC上面了，这样会影响精度么

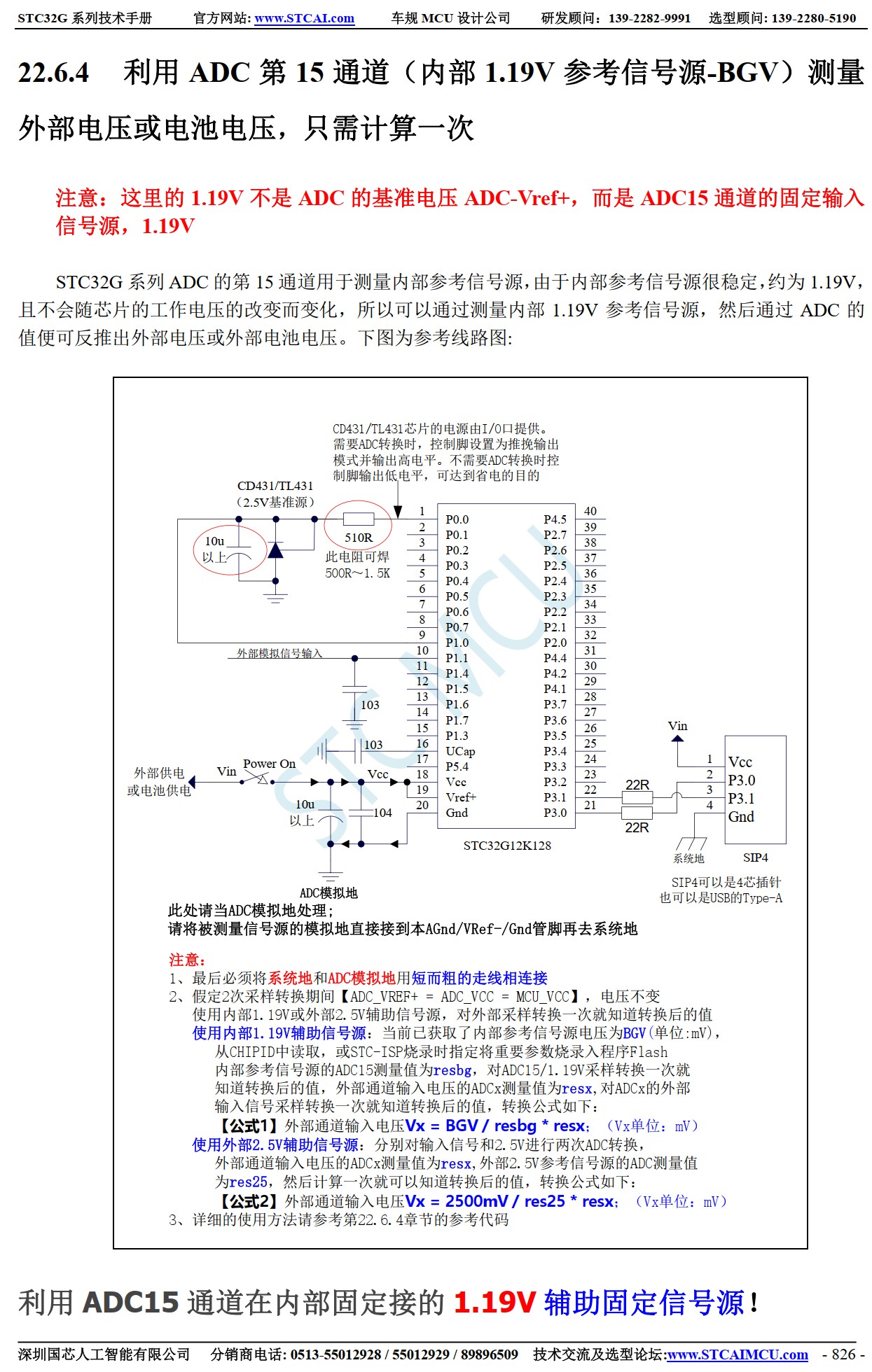

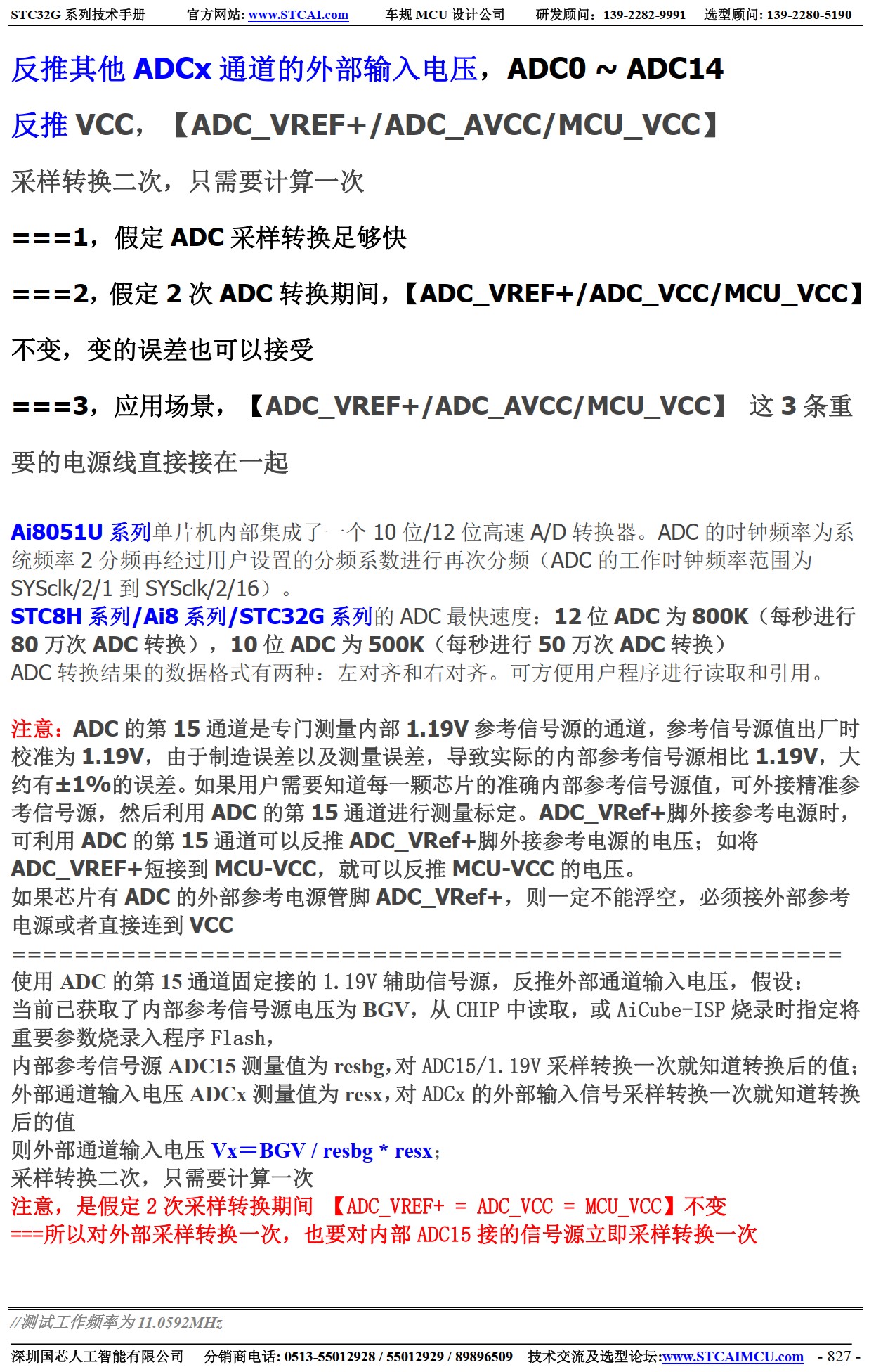

高精度应用还是建议外接基准的（但这样无法直接得到VCC电压，还需要另外占用一个ADC通道，外加至少两个电阻）

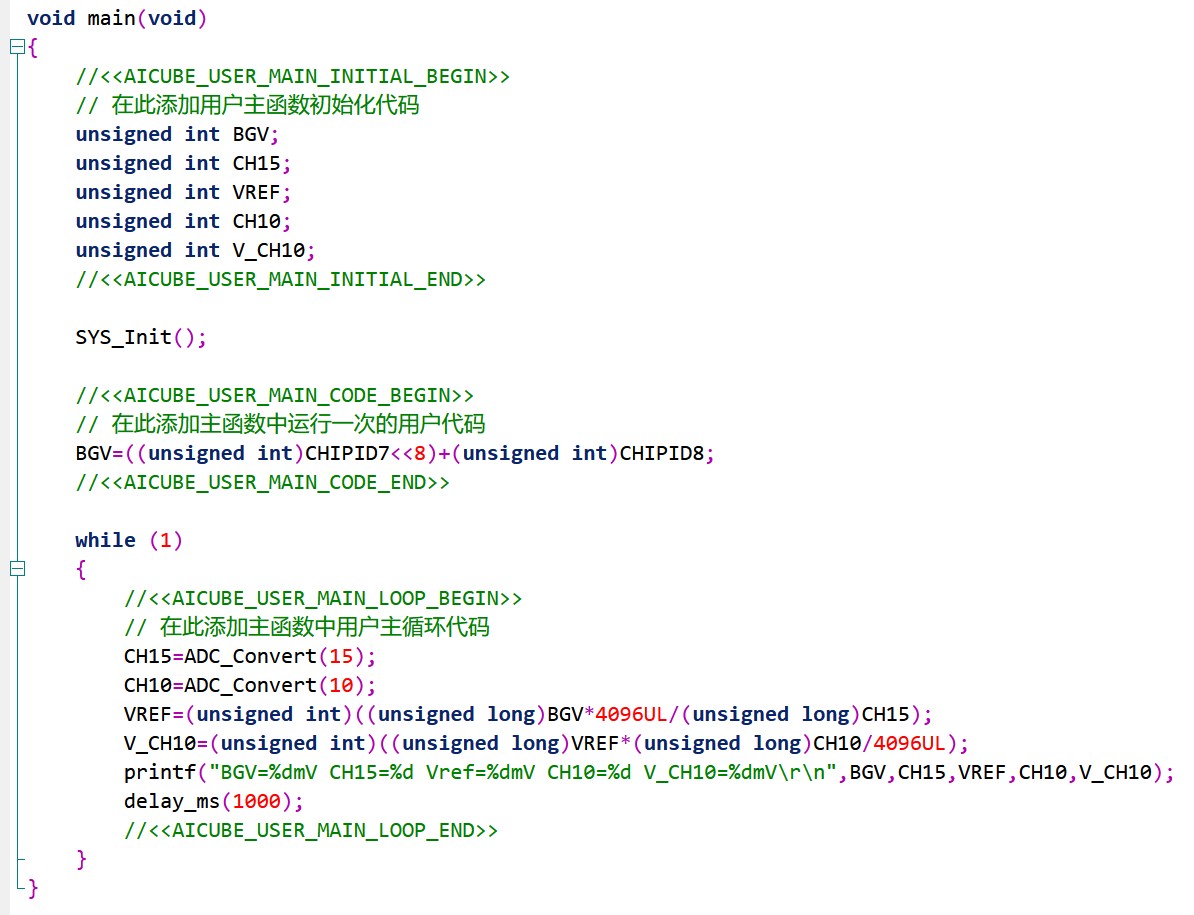

VREF接VCC，计算VCC和外部输入的电压程序，供参考：




CDC发送VREF.zip (48.39 KB, 下载次数: 73)

2025-7-22 15:46 上传

点击文件名下载附件

梁***

AVREF连接了吗？

vb2***

没有这么大的误差把,
1%倒是可能有

王***

感觉可能是通过BGV计算电压实际值的时候出了点问题，看起来像是因为没有强制转换成更高精度数据类型，造成计算的时候出现了一些误差。
可以先尝试一下直接输出adcread读出来的数值，看看接地的时候是否为0，这个一般是不会出问题的

梁***

用户请先别修改程序, 直接下载"01-读取15通道ADC计算AVREF电压-串口1(P3.1)返回结果->Objects"里的"ADC.hex"测试.

下载时选择主频11.0592MHZ. 测试时, 电脑的串口助手设置115200,8,n,1.

本程序演示查询方式读取15通道ADC并计算AVREF的电压值，通过串口1(P3.1)发送给上位机，波特率115200,8,n,1.

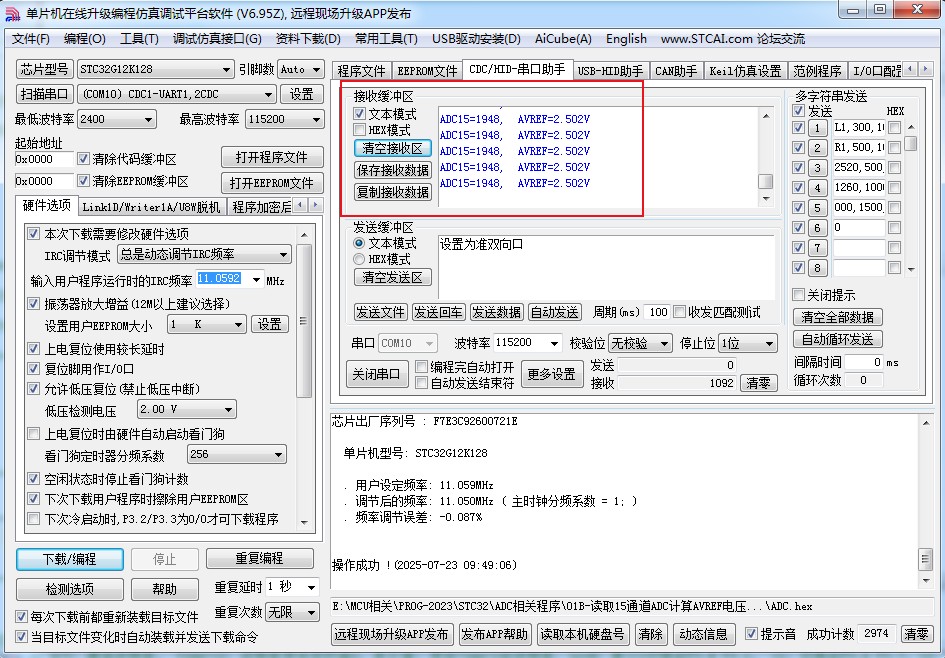

很准确的：


01B-读取15通道ADC计算AVREF电压-串口1(P3.1)返回结果.rar (116.35 KB, 下载次数: 69)

2025-7-23 09:51 上传

点击文件名下载附件

linli***

梁*** 发表于 2025-7-23 09:51
用户请先别修改程序, 直接下载"01-读取15通道ADC计算AVREF电压-串口1(P3.1)返回结果->Objects"里的"ADC.h ...

哇，用这个程序读出来的电压又变得很准了，奇怪了，得仔细检查代码才行
