使用USB转双串口对华为星闪MCU烧录不稳定

ang***

使用STC8H2K12U，程序是官方提供的USB转串口，
使用SGM4553做电平转换，
STC8H2K12U使用5V供电，星闪MCU使用1.8V，
波特率921600时烧录一半失败，波特率460800时烧录有小几率成功，
使用FT232烧录正常，因公司电脑管控，不能随意装驱动与软件，
所以想到CDC，但是效果不好，
有啥办法解决高波特率下不稳定的情况。
除了用STC8H2K12U，也用过STC32G12K128，效果差不多。
不知道问题是不是出在SGM4553。

神***

请提供原理图，5V, 1.8V 如何 ？

ang***

神*** 发表于 2025-7-18 21:48
请提供原理图，5V, 1.8V 如何 ？

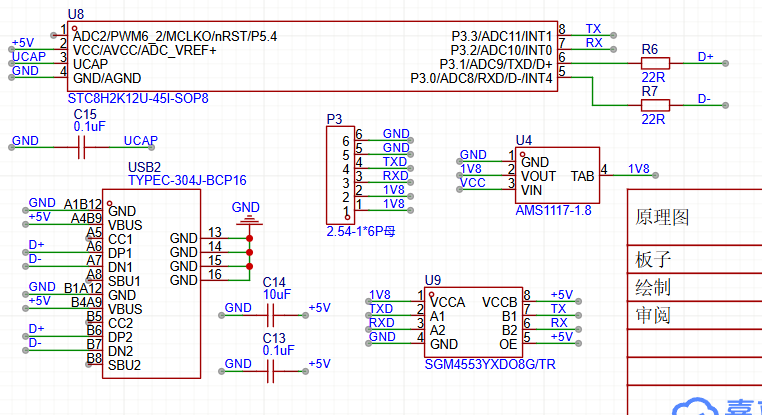

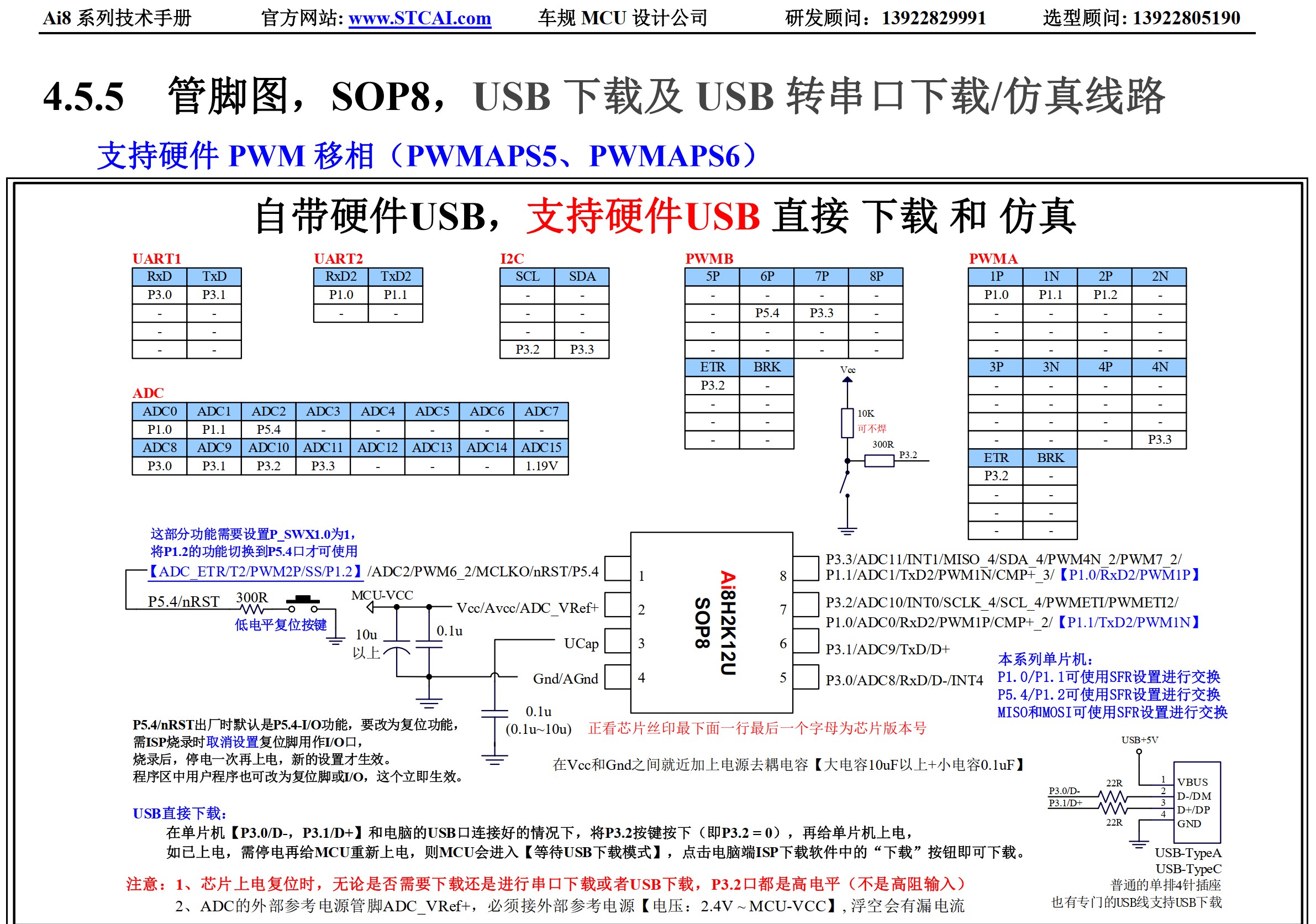

原理图

神***

1, 低压器件是 1.8V  ===》高压器件 AI8H2K12U工作在 3V
    不加电平转换
2，AI8H2K12U@3V，打交道的 I/O 开漏，
     输入口，高阻输入，外加 3.3K电阻 上拉到 1.8V
     输出口，开漏输出，外加 3.3K电阻 上拉到 1.8V

===================================
高压器件降到 3V, 好直接跟1.8V 器件通信
估计 1.2V以上是高电平/AI8H2K12U@3.0V

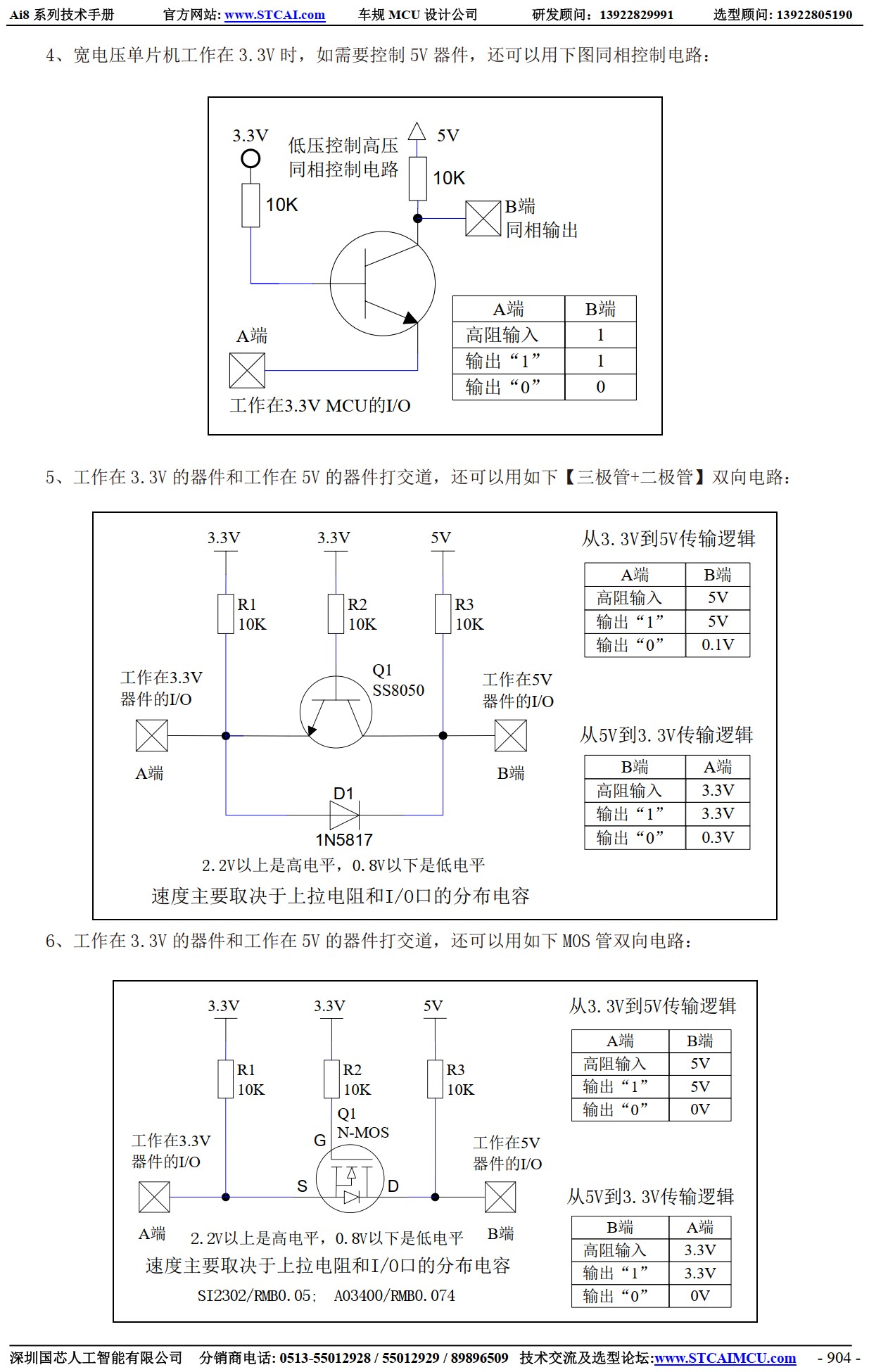

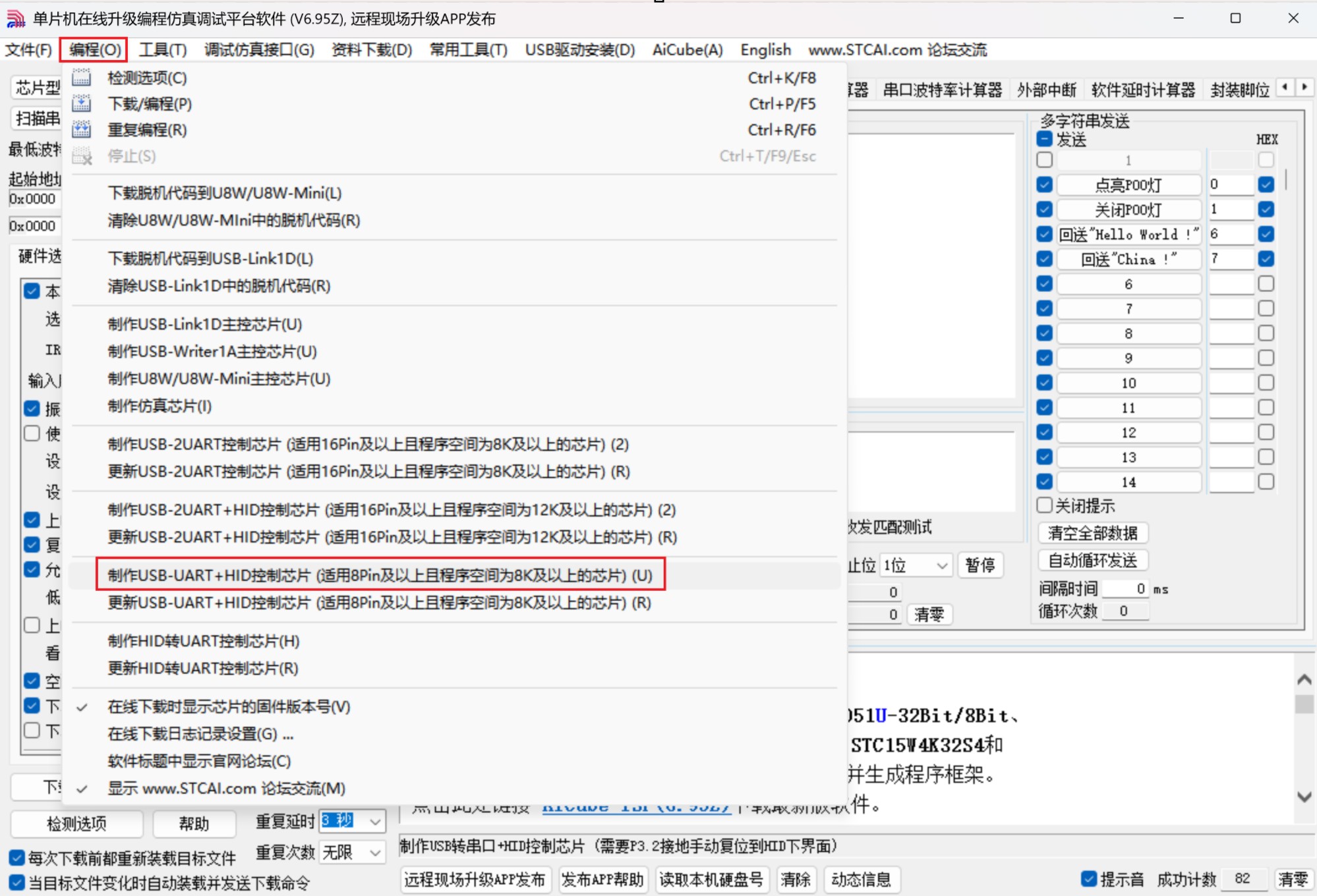

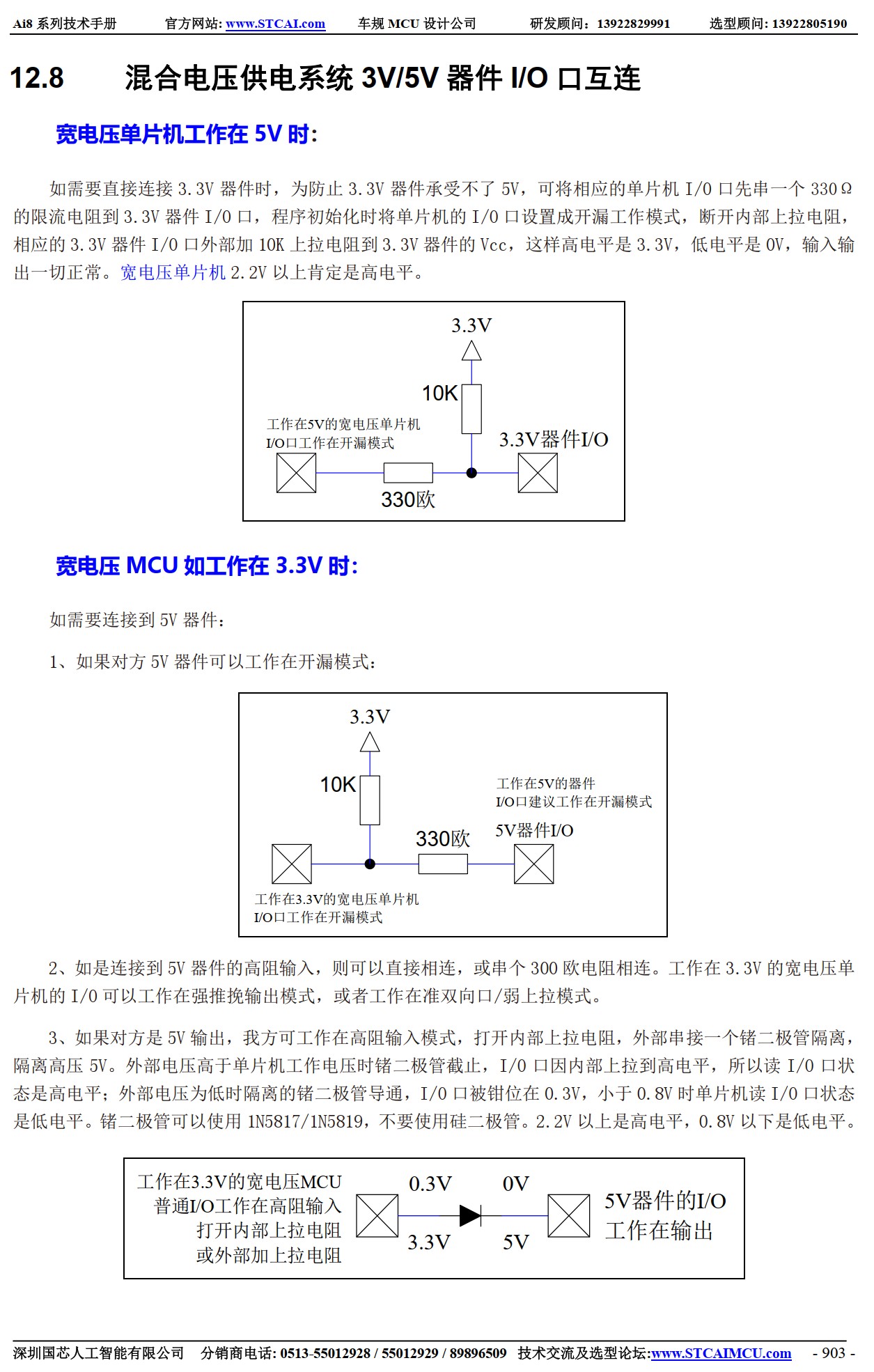

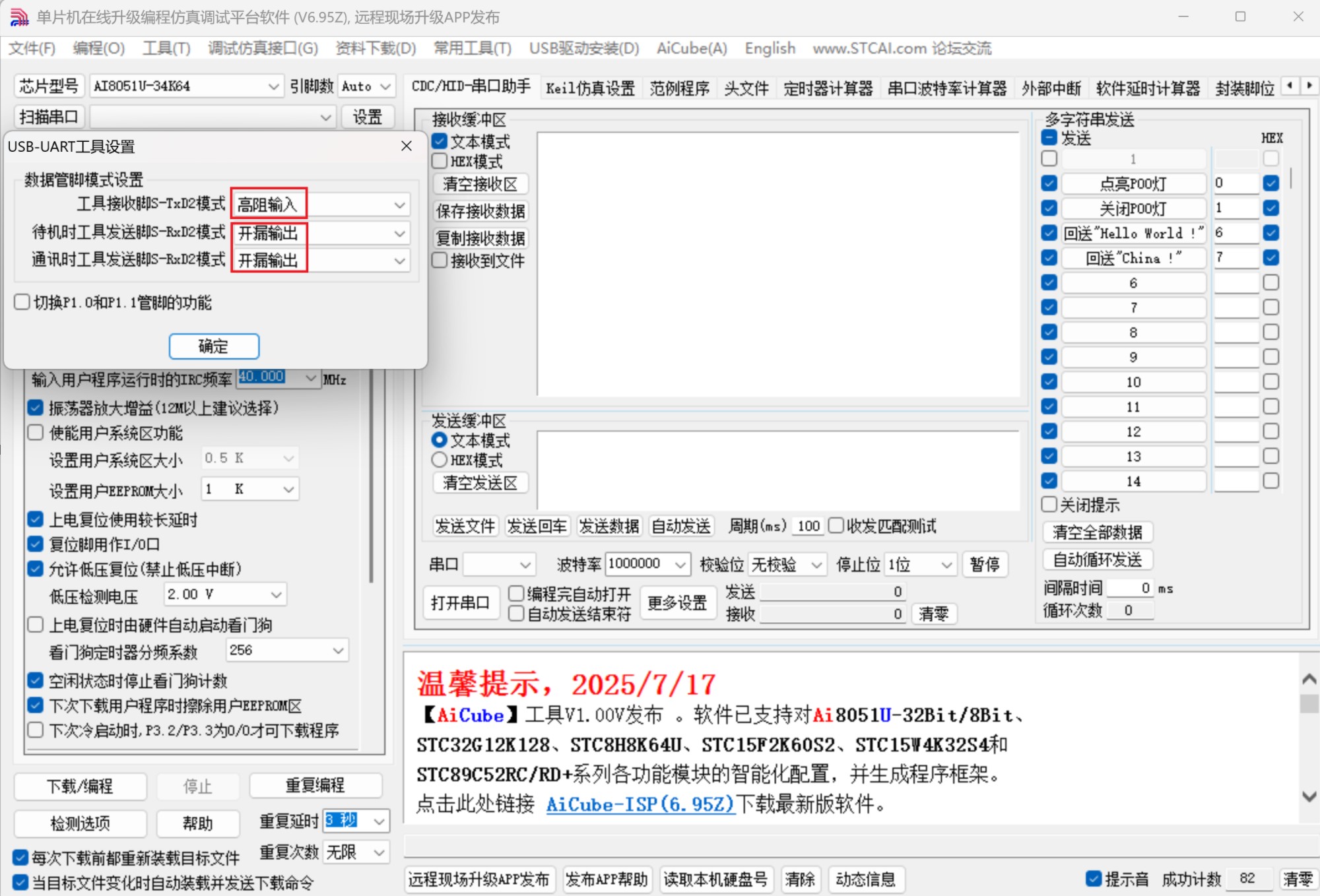

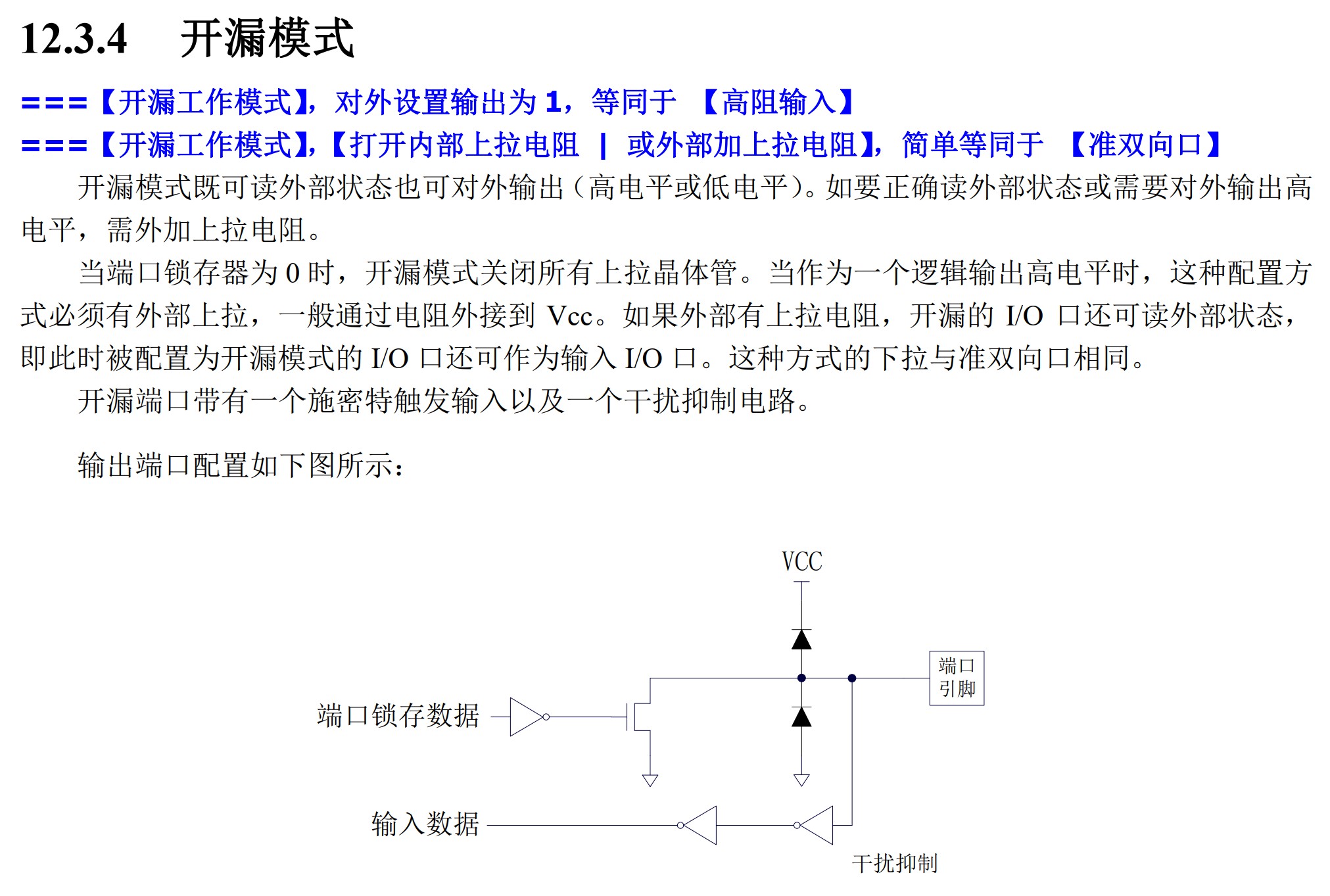

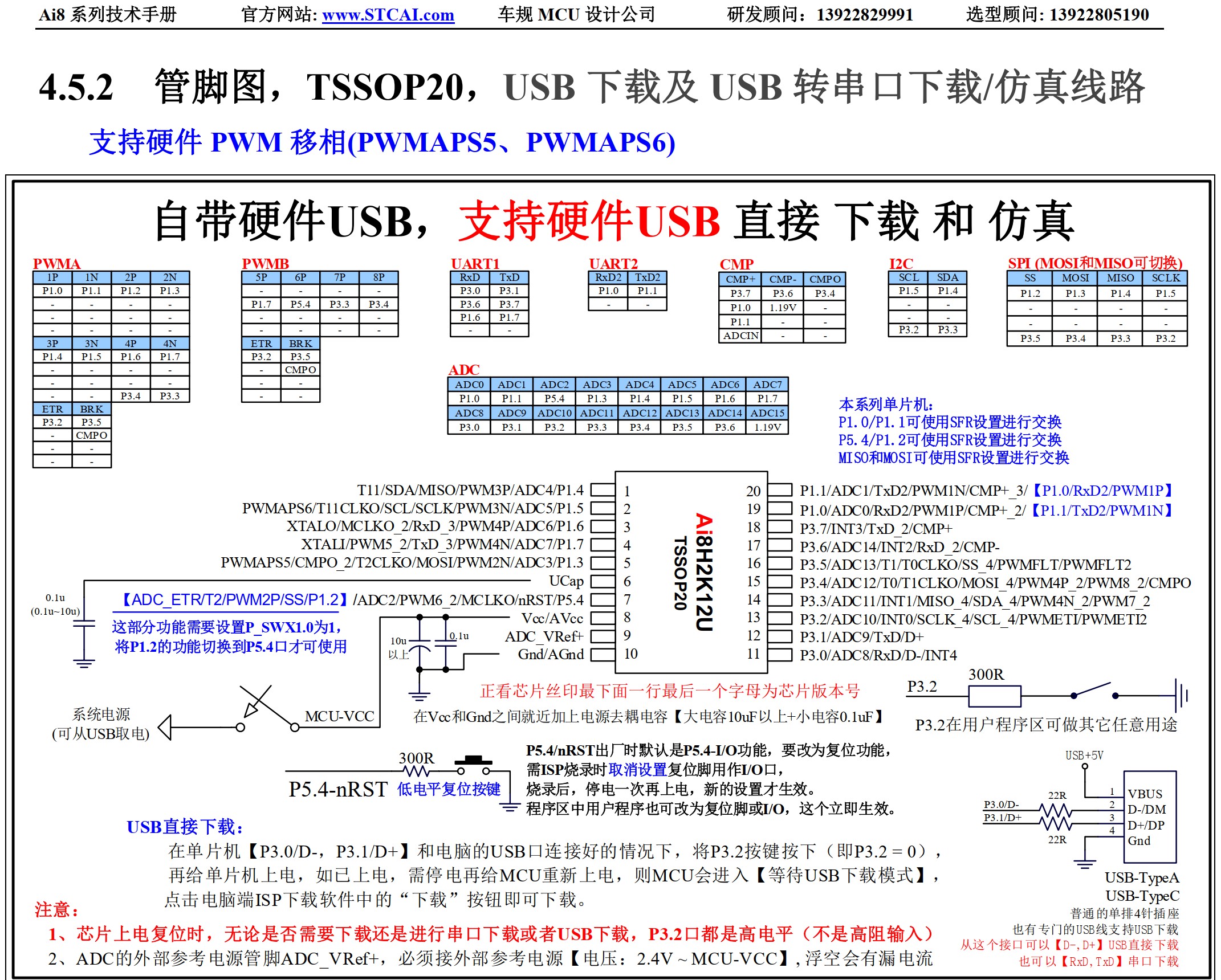

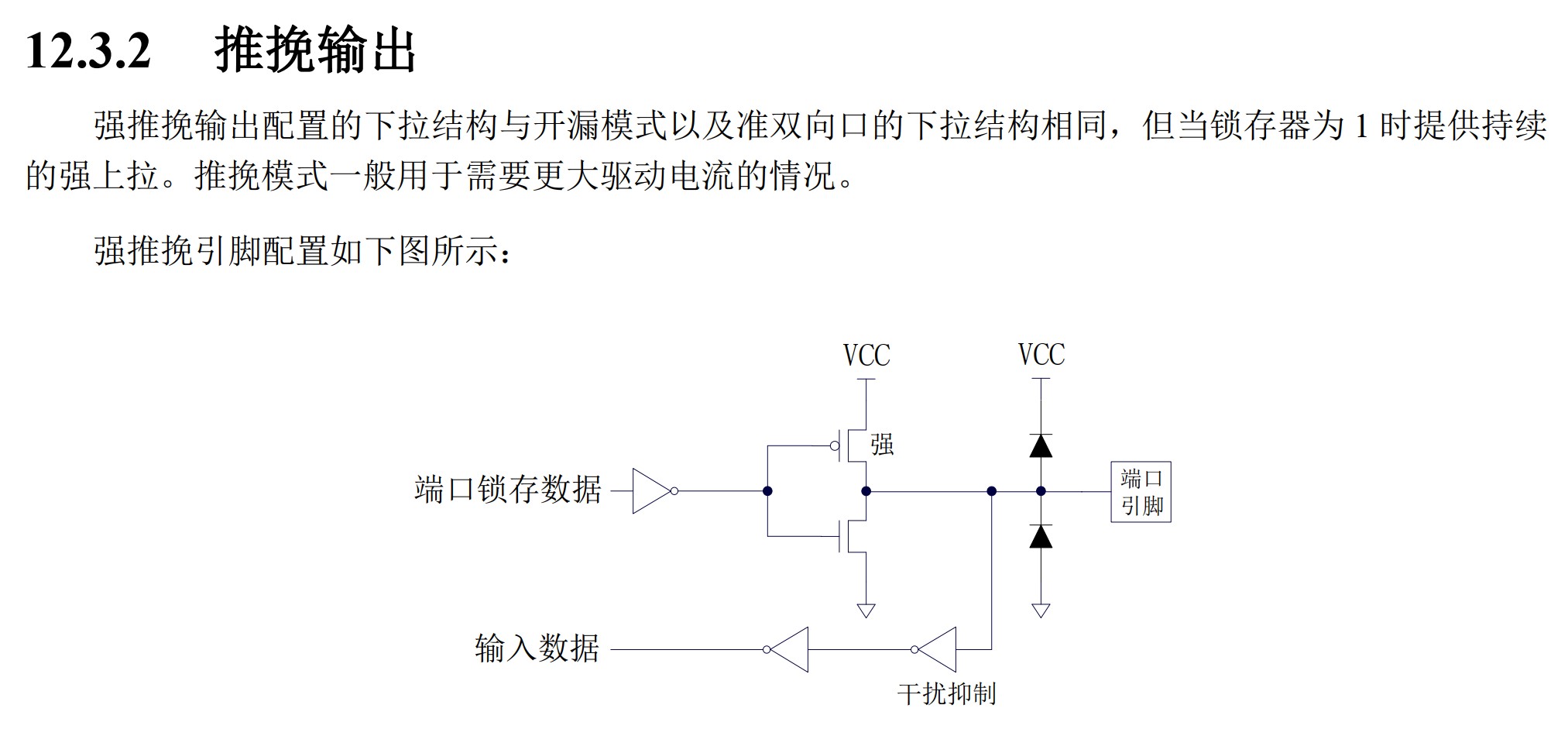

参考下面的原理：

5V,    3.3V
3V,    1.8V

神***

神***

ang***

神*** 发表于 2025-7-18 22:37

好的，我试试。感谢

神***

ang*** 发表于 2025-7-18 22:43
好的，我试试。感谢

详细再看下，刚又重新编辑补充了些说明


高压器件降到 3V, 好直接跟1.8V 器件通信
估计 1.2V以上是高电平/AI8H2K12U@3.0V

ang***

神*** 发表于 2025-7-18 22:48
详细再看下，刚又重新编辑补充了些说明

开漏会不会影响通信速度，烧录最低要求波特率460800，为了提高速度，一般要求波特率921600

神***

将拉到 1.8V的上拉电阻，改小，
3.3K/2.2K/1K上拉电阻, 上拉能力就会变强
下拉能力，开漏和强推挽是一样的
