AD中平面分割网络是连在一起的,还是看到飞线?

38009***

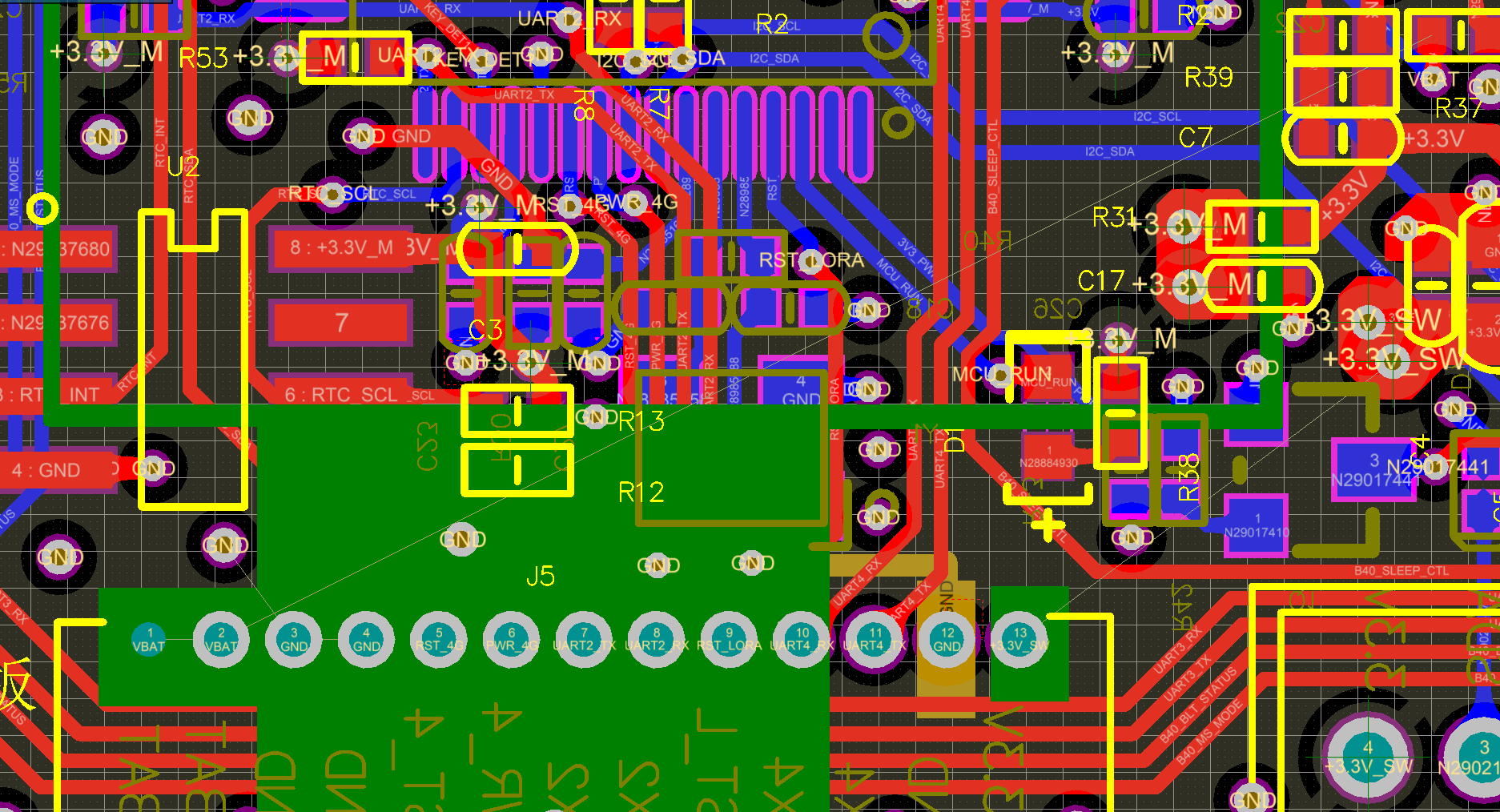

AD中平面分割网络是连在一起的,还是看到飞线?

国芯人***

在Altium Designer（AD）中，平面分割网络（Plane Partition）是PCB设计中用于定义电源或地层区域的重要功能。关于“平面分割网络是否连在一起”以及“是否能看到飞线”的问题，需从以下几个方面进行专业解释：

首先，平面分割网络本身是通过“Polygon Pour”或“Plane”对象实现的，其主要作用是在铜层上绘制出特定的电气连接区域。在完成布线后，系统会根据规则自动将这些区域与相应的网络进行连接。如果平面分割正确配置，并且与焊盘、过孔等元件引脚之间建立了有效的电气连接，则这些区域会被视为同一网络的一部分，即“连在一起”。

然而，在实际操作中，若平面分割未正确设置或存在错误（如未正确关联网络、未覆盖所有需要连接的焊盘等），则可能会导致部分区域未能与主网络连接，从而形成“断开”的状态。此时，在PCB布局中，用户可以通过“Board Insight”工具查看各平面之间的连接关系，以确认是否实现了预期的电气连通性。

至于“是否能看到飞线”，在Altium Designer中，飞线（Fly Lines）主要用于显示未布线的导线连接，通常出现在原理图与PCB之间的交互过程中。对于平面分割网络而言，飞线并不直接用于显示其内部连接状态。但在某些情况下，若平面分割未正确连接至相关网络，系统可能会通过“Unrouted Net”提示或“Design Rule Check (DRC)”报告来指出潜在的问题。

综上所述，平面分割网络在正确配置的情况下是连在一起的，但其连接状态需要通过设计检查工具进行验证。飞线主要用于显示未布线的信号路径，而非平面分割的连接状态。建议在完成平面分割后，执行DRC和电气规则检查，以确保设计的完整性与可靠性。

[本文内容由国芯人工智能辅助生成，仅供参考]

Debu***

Plane是负片，图形无铜

38009***

Debu*** 发表于 2025-7-18 11:43
Plane是负片，图形无铜

点击是可以选中的平面分割的各个区域的，只是想删除平面分割都删除不掉。覆铜被我隐藏了，所以看不到顶层和底层覆铜。
