STC8H3K64S2的ADC输入端电压跳动

山顶***

STC8H3K64S2单片机按高精度参考线路图接线，参考电压为2.5V，电位器中点接ADC输入端，测量电位器的中点电压，发现每当输入电压
从0v调到1.5V后就立即跳动到1.9V，有的ADC 端口直接跳到4.95V，电位器再回调一点也不能立刻回到1.5V，必须回调幅度很多才能回到正常电压，
再整个工程中参考电压没有变化。若把电位器的接Vcc(5V)，中点还是接相同的ADC端口，同样在约1.5V到1.6V后出现跳变，所有出现跳变后的ADC结果
和输入电压都不符合公式的计算结果，而跳变前的ADC转换结果与所输入的电压是匹配的，端口的设置也都设置成了高阻抗（例如P1M0=0x00; P1M1=0x01），
实在不知哪里有问题请各位指教。

神***

楼主，你贴的管脚图全错了，STC8H3K64S2-45I-LQFP32 和 上面的 STC8H1K16-36I-LQFP32管脚不兼容

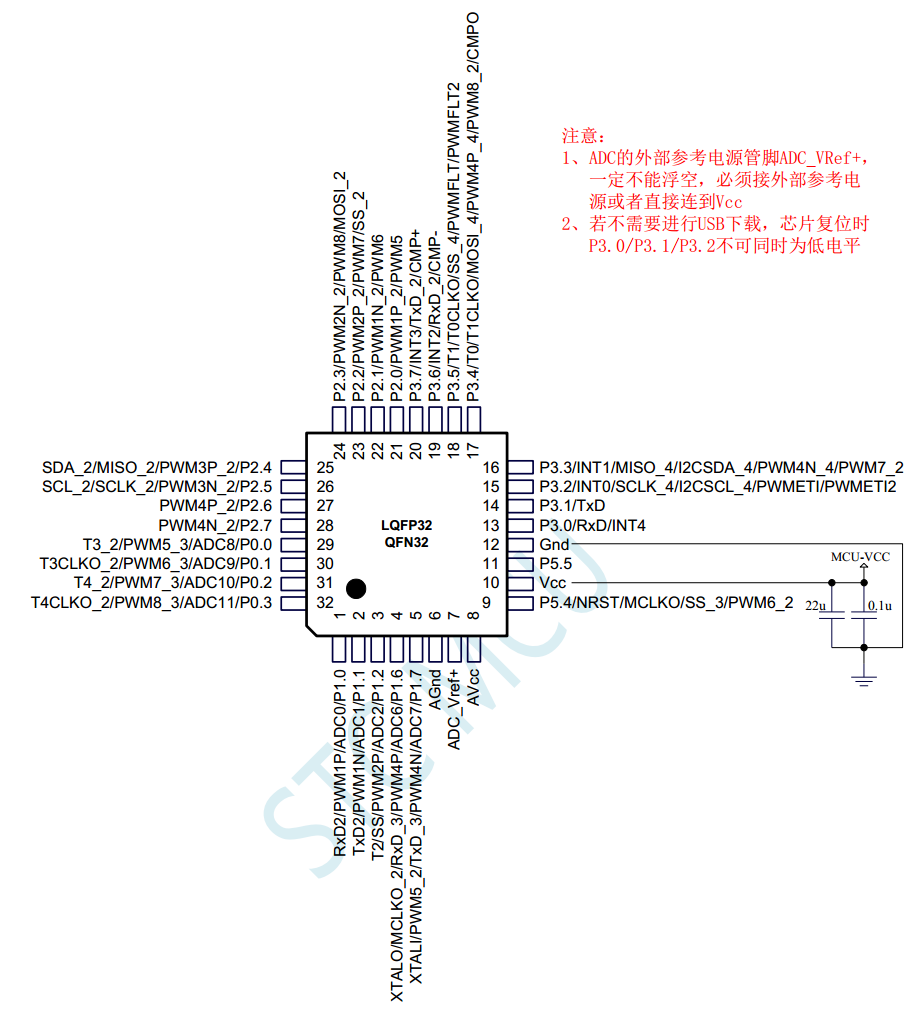

上面是正确的 STC8H3K64S2-45I-LQFP32 的管脚图

下面是  STC8H3K64S2-45I-PDIP40的示意图

山顶***

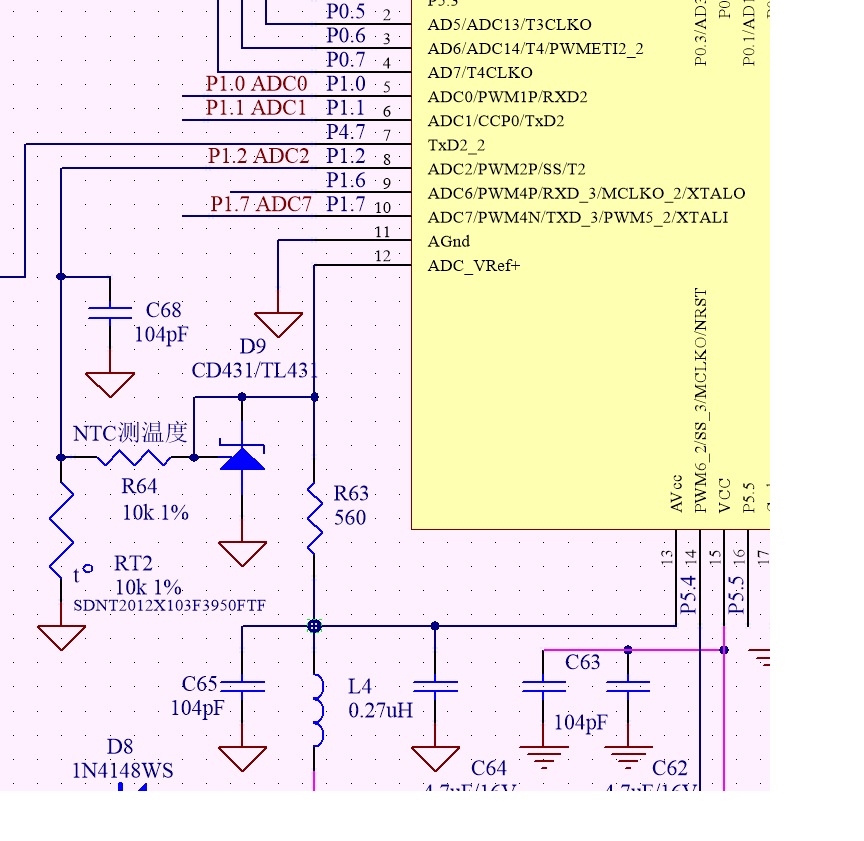

管脚图确实不是所贴的IC图，但功能脚肯定是对的，
例如STC8H3K 64S2的 11脚接ADC_GND，12脚接ADC_Vref，13脚接AVcc，5、6、8脚为ADC0、ADC1、ADC2输入脚等
D:\惠和文档\Desktop\屏幕截图 2023-04-20 225521.jpg

神***

新手
1，C65, 用22uF, 不要用104pF
2,  L4 短路，无价值
3，R63不是56欧，是500欧到1K

神***

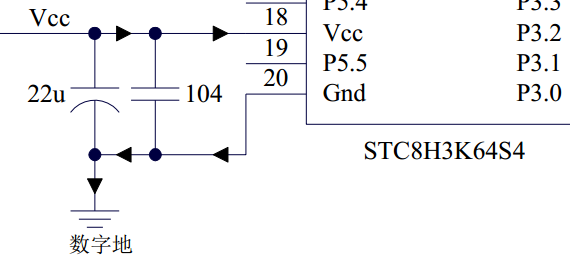

如下 C63用 22uF + 0.1uF 组合， 不是 + 104pF组合，请认真学习 STC 数据手册

神***

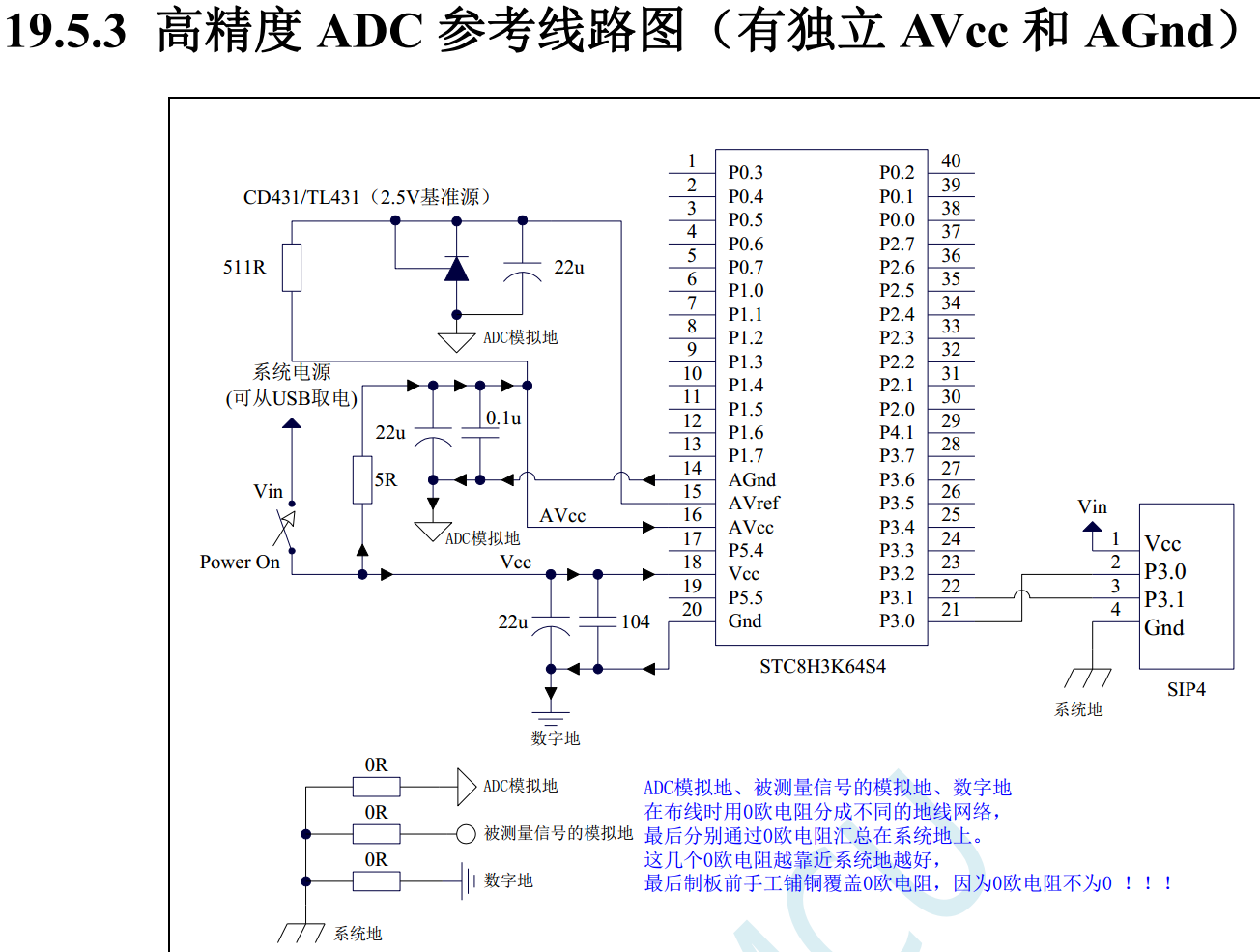

再贴下我们的推荐图，先模仿到一致，再去发挥，否则是乱改参数

神***

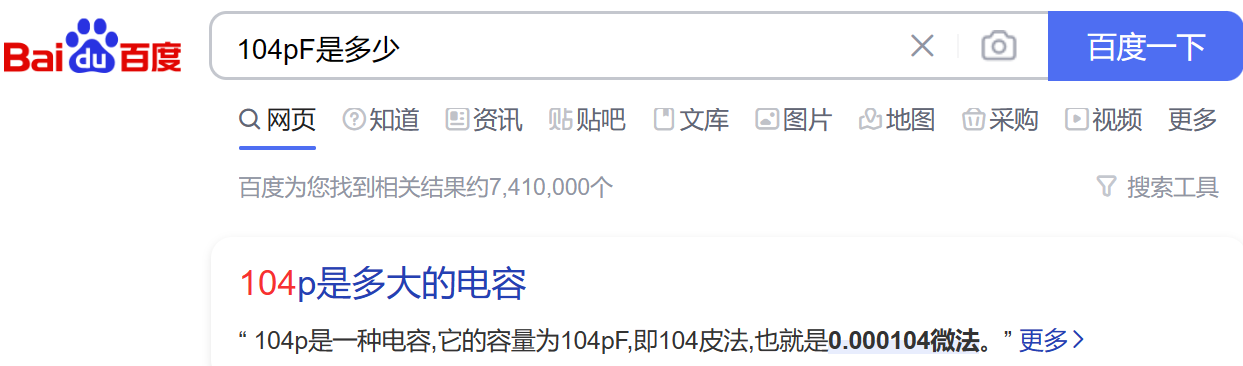

其实我也不知道 104pF是多大，只是知到他不认真学习权威的 STC 数据手册
全国高校 985 / 211 都在认真学习 STC 数据手册，请楼主也认真学习下  STC 数据手册

山顶***

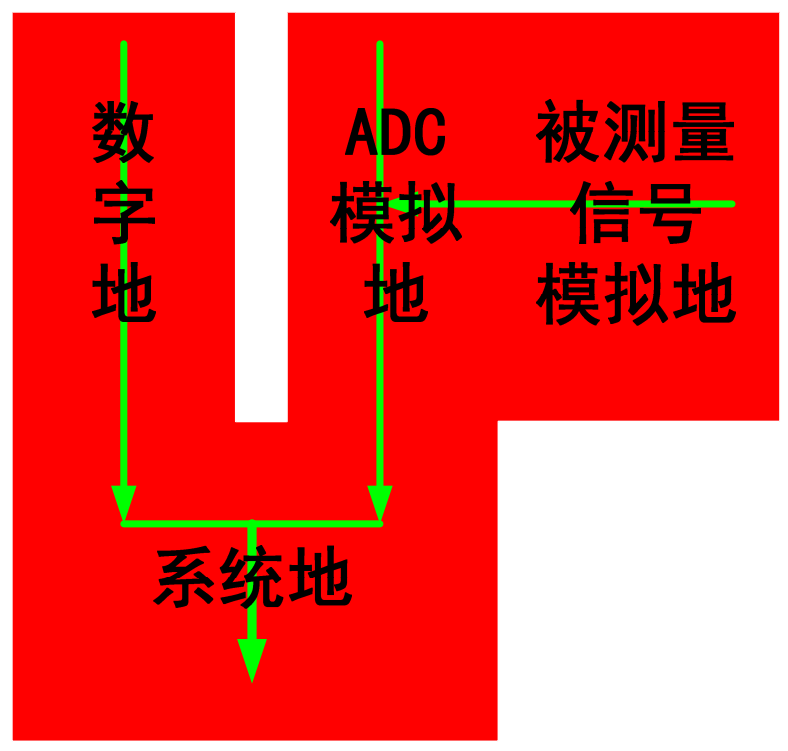

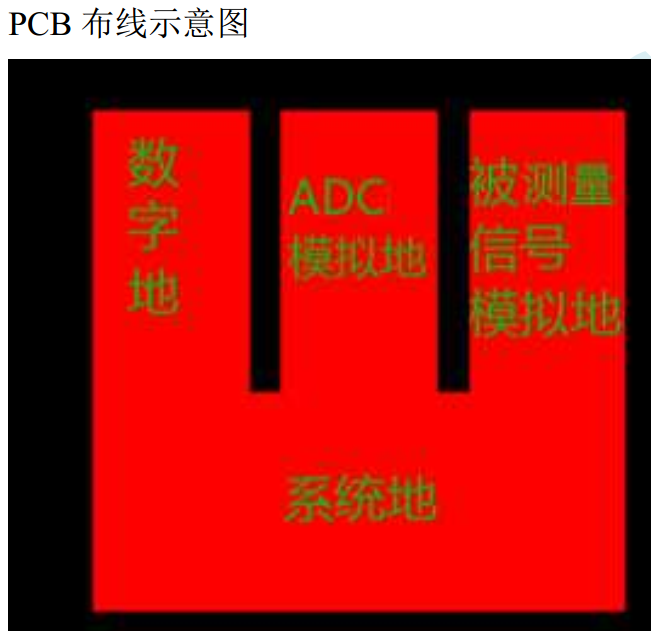

1. C63是104PF（0.1uF)。2. C62是4.7uF，比推荐的小些，但从示波器上已看非常稳定了，也已试过再加22uF电容也没看有什么到变化。3. 接地也是分开接地的，和你上面的相同。4. R63=560不是56Ω，是560Ω（常规写法）。5. C65(0.1uF)与C64(4.7uF)是并联的，电感之前也有电容滤波的，所以电路上应该不会有问题的，这些好像都不应该会形成跳变的原因哟

神***

1. C63是104PF（0.1uF)。
===104pF 和 0.1uF/104/100000pF不等，无害处，不懂，瞎蒙
2. C62是4.7uF，比推荐的小些
===能用，但都是瞎蒙
4. R63=560不是56Ω，是560Ω（常规写法）

===560Ω的几种写法：560Ω，561，560R/Ω不知道如何输入时

神***

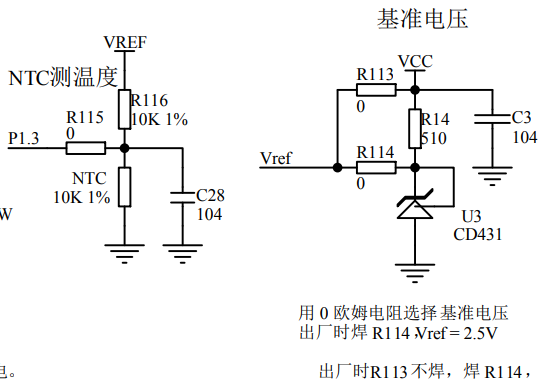

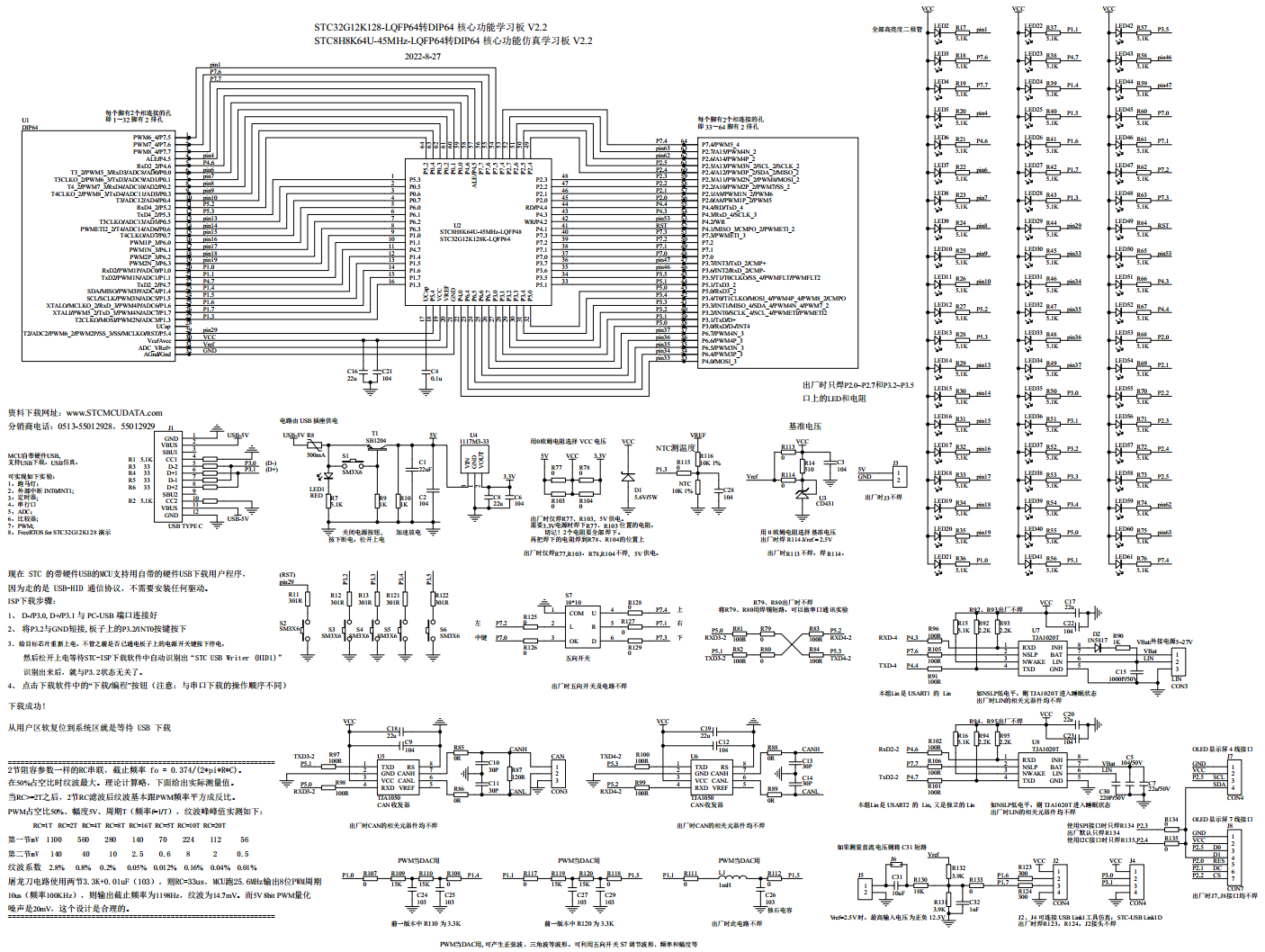

我们开天斧的参考线路
