请教一下通过过孔以后这种走线还算直角吗

jkwn*** · 发表于 2025-7-17 18:20:25

顶层走线用过过孔在底层走线，这样走算直角吗

Debu*** · 发表于 2025-7-17 19:53:47

是不是直角又能怎么样呢？

jkwn*** · 发表于 2025-7-17 20:13:33

Debu*** 发表于 2025-7-17 19:53
是不是直角又能怎么样呢？

不是说直角会引起发射，不建议走直角吗

Debu*** · 发表于 2025-7-17 20:16:30

jkwn*** 发表于 2025-7-17 20:13
不是说直角会引起发射，不建议走直角吗

低频随便走，通了就行，不需要考虑这些问题
高频阻抗和参考平面更重要
射频这样走损耗最小：

射频PCB：

jkwn*** · 发表于 2025-7-17 20:46:13

DebugLab 发表于 2025-7-17 20:16
低频随便走，通了就行，不需要考虑这些问题
高频阻抗和参考平面更重要
射频这样走损耗最小：

再和您请教是GHZ以上算是高频呢？还是MHZ呢？或者500khz以上？

Debu*** · 发表于 2025-7-18 11:28:01

jkwn*** 发表于 2025-7-17 20:46
再和您请教是GHZ以上算是高频呢？还是MHZ呢？或者500khz以上？

对于不超过几个Ghz的信号来说，走直角并不会过多影响信号传输

jkwn*** · 发表于 2025-7-18 21:55:51

DebugLab 发表于 2025-7-18 11:28
对于不超过几个Ghz的信号来说，走直角并不会过多影响信号传输

谢谢

jkwn*** · 发表于 2025-10-24 16:53:27

Debu*** 发表于 2025-7-18 11:28
对于不超过几个Ghz的信号来说，走直角并不会过多影响信号传输

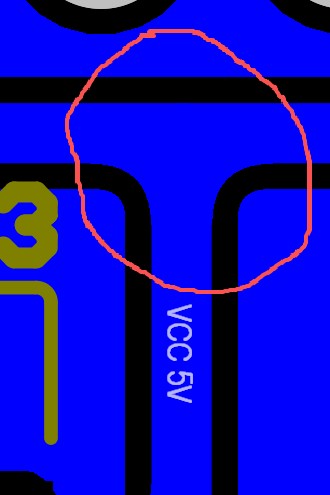

在向您请教一下，直角走线加了泪滴以后还算直角吗？您之前告诉过直角在电源中没有危害，只是单纯有点好奇

Debu*** · 发表于 2025-10-24 18:43:22

jkwn*** 发表于 2025-10-24 16:53
在向您请教一下，直角走线加了泪滴以后还算直角吗？您之前告诉过直角在电源中没有危害，只是单纯有点好奇 ...

50M以下通了就行，电源越粗越好，电阻小随便走

jkwn*** · 发表于 2025-10-24 21:51:17

DebugLab 发表于 2025-10-24 18:43
50M以下通了就行，电源越粗越好，电阻小随便走

电阻小，是指的走线越粗等效电阻越小吗？
