求助！如何使用高级PWM生成2路同频并可调相位占空比

lum*** · 发表于 2023-4-21 17:36:04

神*** 发表于 2023-4-21 17:25
要等我们梁工有时间来学习你的程序了, 您先独自前进下

梁*** · 发表于 2023-4-21 18:32:05

楼主，使用高级PWM输出带相位差的两路PWM，由于需要中断来配合，中断处理需要时间，所以相位差至少要60个主频周期以上，第2路PWM占空比最小要60个主频时钟周期以上，最大占空比也要比100%占空比少60个主频时钟周期。

满足楼主要求的应该是“15位增强型PWM”，STC8A8K64D4有8路、STC8G2K64S2有8路、STC8G2K64S4有6组45路15位增强型PWM（每组PWM可以独立设置周期），每一路都可以独立随意设置输出高、低电平时间，于是可以任意设置相位差和占空比，并且是硬件自动完成，不需要中断处理。

STC8H系列-高级PWM相关程序.rar (1.36 MB, 下载次数: 67)

STC8G2K64S2-S4系列-增强型15位PWM相关程序.rar (245.31 KB, 下载次数: 71)

神*** · 发表于 2023-4-21 19:23:25

梁工已学习完楼主的研究成果，并给出了中肯的
几乎不占CPU时间/不需要反复中断 的STC8G2K64S4-36I-LQFP48/32 解决方案

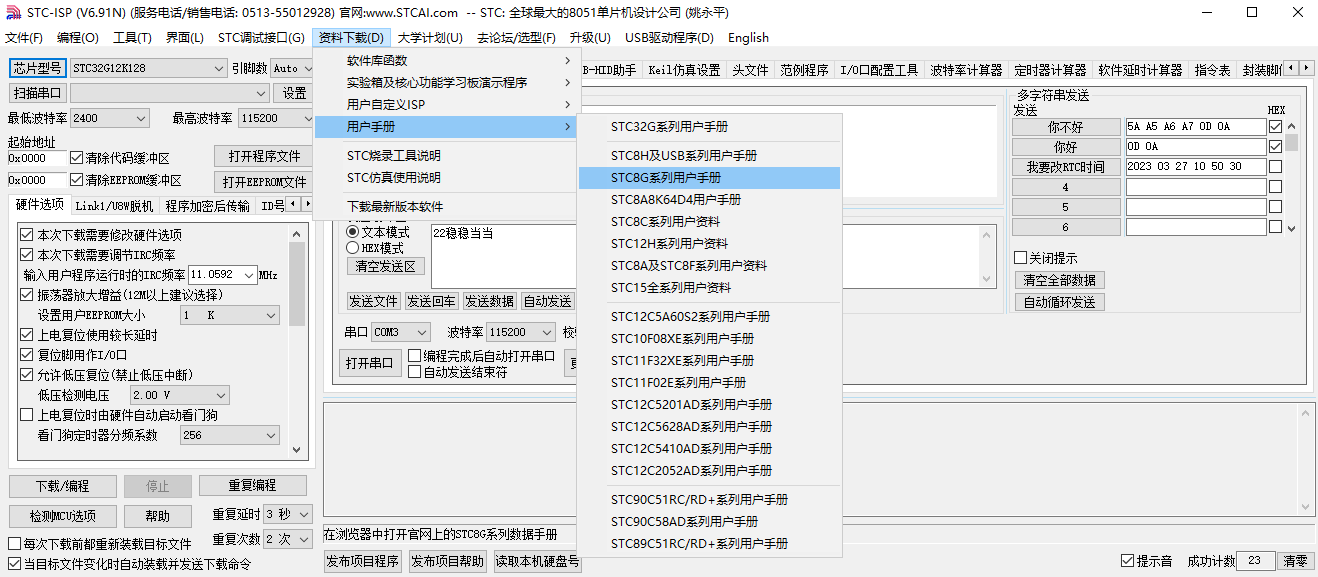

STC8G2K64S4数据手册下载
