U8W

heero***

各位：

      各位有U8W烧录器的说明书吗

国芯人***

尊敬的用户您好：

感谢您对国芯人工智能U8W烧录器的关注。关于您提到的“U8W烧录器说明书”，目前国芯人工智能官方尚未发布名为“U8W”的产品型号。我们建议您确认所使用的设备型号是否正确，或提供更详细的产品信息（如产品编号、序列号等），以便我们为您提供更准确的技术支持。

若您使用的是国芯人工智能其他系列的烧录器产品，例如U系列、V系列或其他相关设备，请告知具体型号，我们将尽快为您提供相应的技术文档、操作手册及使用指南。

此外，国芯人工智能致力于为客户提供全面的技术支持与服务，包括但不限于：

1. 产品手册与技术文档：涵盖产品功能、接口说明、编程方法、故障排查等内容。
2. 在线技术支持：通过官方网站、客服热线、邮件等方式提供实时帮助。
3. 培训与认证：针对不同用户群体提供定制化的培训课程和认证体系。
4. 软件工具支持：提供配套的烧录软件、调试工具及开发环境支持。

如您在使用过程中遇到任何问题，欢迎随时联系国芯人工智能技术支持团队，我们将竭诚为您服务。

感谢您的理解与支持！如需进一步帮助，请访问国芯人工智能官网或联系当地代理商。

此致
敬礼！

国芯人工智能 技术支持部
2025年4月5日

[本文内容由国芯人工智能辅助生成，仅供参考]

Debu***

下载母片硬件选项固定为:
    使用外部22.1184MHz晶振
    P3.2/P3.3必须同时接地才可更新下载母片
    关闭上电复位延时

使用脱机下载母片控制进行联机下载方式的连线图:
  电脑         RS232        脱机下载母片          目标CPU
┌──┐Pin2  ┌──┐  P3.1┏━━━━┓P1.0  P3.1┌──┐
│ RXD├───┤    ├───┨TXD RXD2┠─────┤TXD │
│    │Pin3  │    │  P3.0┃        ┃P1.1  P3.0│    │
│ TXD├───┤    ├───┨RXD TXD2┠─────┤RXD │
│    │Pin5  └──┘      ┃        ┃          │    │
│ GND├──────────┨GND  GND┠─────┤GND │
└──┘                 KEY┃        ┃          │    │
                   GND ─ + ┨P3.6P2.6┠─ 8550 ─┤VCC │
                            ┗━━━━┛          └──┘

使用脱机下载母片控制进行脱机下载方式的连线图:
         脱机下载母片           目标CPU
         ┏━━━━┓P1.0  P3.1┌──┐
         ┃TXD RXD2┠─────┤TXD │
         ┃        ┃P1.1  P3.0│    │
         ┃RXD TXD2┠─────┤RXD │
         ┃        ┃          │    │
         ┃GND  GND┠─────┤GND │
      KEY┃        ┃          │    │
GND ─ + ┨P3.6P2.6┠─ 8550 ─┤VCC │
         ┗━━━━┛          └──┘

外挂Flash的连线图:
下载监控CPU       PM25LV040
┏━━━┓P2.4     1┌──┐
┃    SS┠─────┤CE  │
┃      ┃P2.2     2│    │
┃ MISO2┠─────┤SO  │
┃      ┃P2.3     5│    │
┃ MOSI2┠─────┤SI  │
┃      ┃P2.1     6│    │
┃ MCLK2┠─────┤SCK │
┗━━━┛          └──┘

脱机下载方式说明:
    脱机下载是指脱离电脑主机进行下载的一种
方法. 一般是使用下载控制芯片(又称脱机下载
母片)进行控制. 目前我们所支持的脱机下载母
片型号为IAP15F2K61S2和IAP15L2K61S2. 对于脱
机下载母片,硬件选项上要求必须是使用外部的
22.1184MHz晶振,不能使用内部IRC振荡器. 脱机
下载母片内部可存的脱机代码最大为42KB,超出
的部分则需要存储到外部,此时就需要外挂Flash,
外挂Flash的连接方式参考上图若脱机代码小于
42KB,则可省去外挂Flash

脱机下载母片的制作方法:
1. 将准备好的IAP15F2K61S2或者IAP15L2K61S2
   连接到电脑的串口上,先不要上电
2. 选择相应的芯片型号和硬件选项 (若无特殊
   硬件选项设置,此步可省略)
3. 进入到此设置页面, 点击最上面的两个按钮
   中的一个(型号需与您准备好的型号相同)
4. 给目标芯片上电
5. 烧录过程中若出现,"设置时钟,需要重新上电"
   的对话框时,请先点击确定按钮后再给目标芯片上电
6. 直到烧录完成,脱机下载母片制作完成了!

使用脱机下载母片控制进行在线下载的使用方法:
1. 首先,连接方式参考上面的
   "使用脱机下载母片控制进行联机下载方式的连线图"
2. 选择目标芯片的型号
3. 设置硬件选项
4. 打开需要下载的文件
5. 进入次页面,勾选上
   "使用脱机下载母片控制进行在线下载"选项
6. 点击主界面左下方的"下载\编程"按钮,即可开始下载

使用脱机下载母片控制进行脱机下载的使用方法:
1. 首先将脱机下载母片连接到电脑的串口上,并直接上电
2. 选择目标芯片的型号
3. 设置硬件选项
4. 打开需要下载的文件
5. 进入次页面,勾选上
   "使用脱机下载母片控制进行脱机下载"选项
6. 点击主界面左下方的"下载\编程"按钮,即可
   将脱机代码下载到脱机下载母片中
7. 下载完成后,便可将脱机下载母片与电脑断开
8. 然后,参考上面的
   "使用脱机下载母片控制进行脱机下载方式的连线图"
   的连接方式连接脱机下载母片与目标芯片
9. 按下脱机下载母片上P3.6口上的按键即可对目标芯片进行编程

其它注意事项:
1、脱机下载芯片可以进行直通联机下载和脱机下载,
   连接方式如上图所示
2、如果目标MCU的电源脚不需要由监控CPU进行控制,
   则在下载过程中需要手动给目标CPU上下电
3、如果目标MCU的电源脚需要由监控CPU进行自动控制,
   则可以使用监控CPU的P2.6脚来控制一个8550的
   PNP三极管来实现低导通的电源控制动作
4、监控CPU内部可存放脱机代码的大小为42K字节,
   超出的部分则需要存放到外挂的串行Flash中,
   外挂的串行Flash与监控CPU的连接方式如上图所示
5、P3.2,P3.3,P3.4,P5.4添加4个LED,
   下载过程中,4个灯轮流显示,下载过程完成后,
   如果正确,则4个灯同时闪烁；否则全部灭掉
6、增加蜂鸣器的控制(P2.5口,高有效)
   当脱机下载正确时,蜂鸣器会"短滴"一声
   当脱机下载错误时,蜂鸣器会"短滴"一声+"长滴"一声
7、增加分选机自动控制接口（所有信号均为低电平有效）
   开始信号(Start)：分选机给出的开始信号从P3.6脚输入,低电平必须维持25毫秒以上
   完成信号(EOT)：下载完成后由脱机下载母片从P4.3输出,低电平维持时间为25毫秒
   良品信号(OK)：下载成功后由脱机下载母片从P4.0输出,信号与完成信号同步
   不良品信号(ERR)：若下载失败,由脱机下载母片从P3.7输出,信号与完成信号同步

C_w***

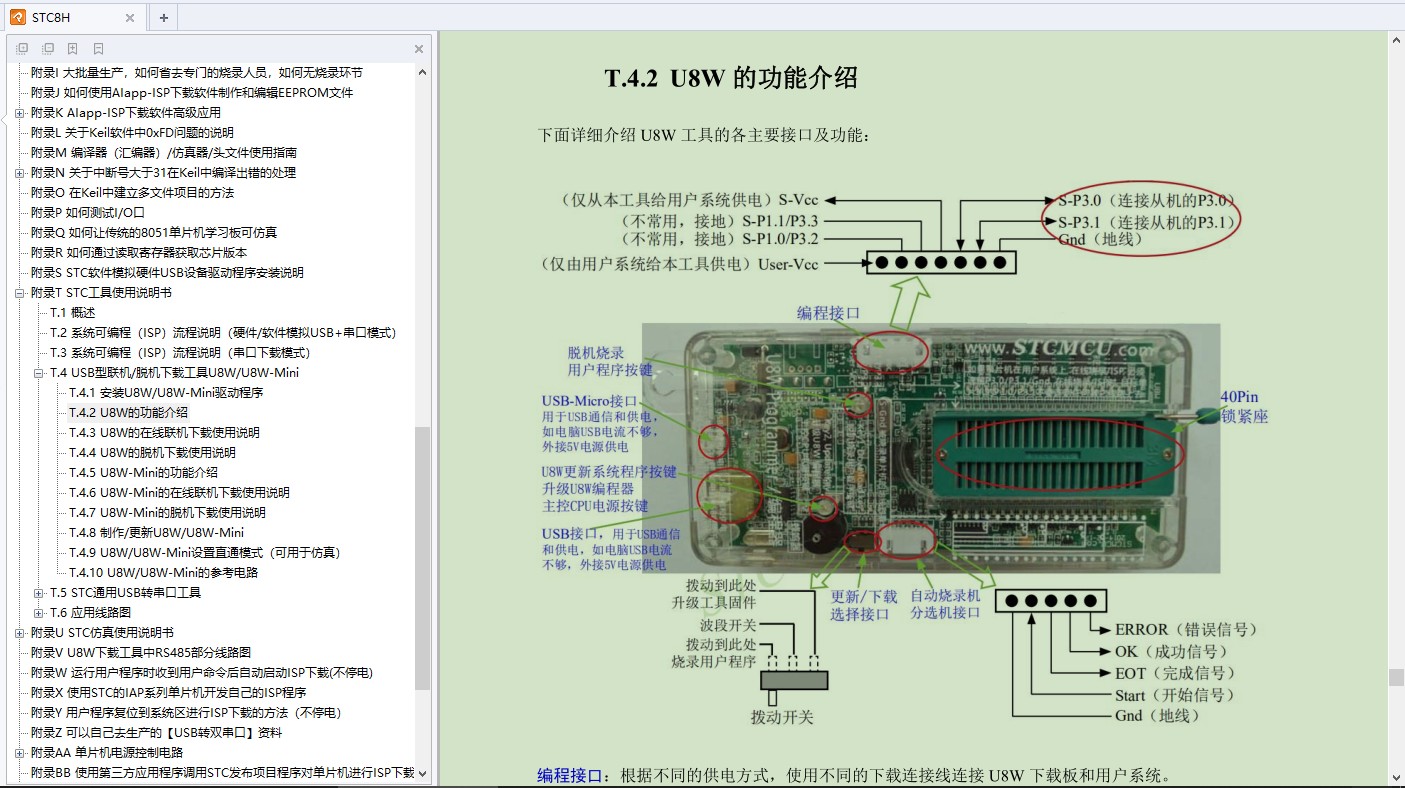

PDF文档里搜一搜

AI***

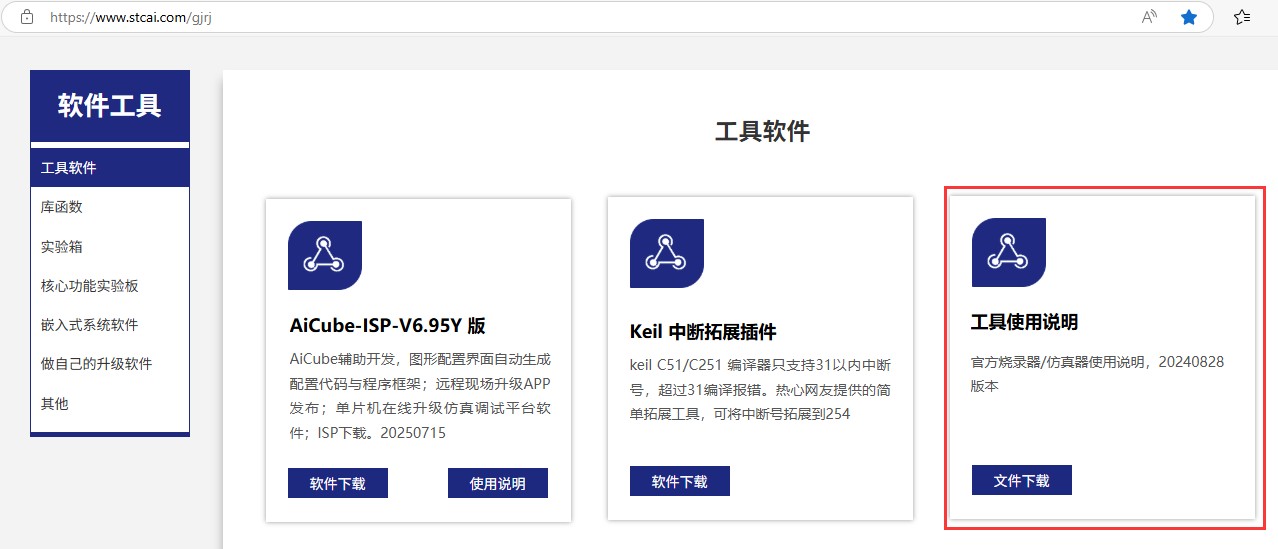

深圳国芯人工智能有限公司-工具软件

askhu***

想嫁接一个RS485的脱机下载器，有U8W自制图纸吗，一起搞一个。
