32G8K64-I2C引脚配置问题

zsq***

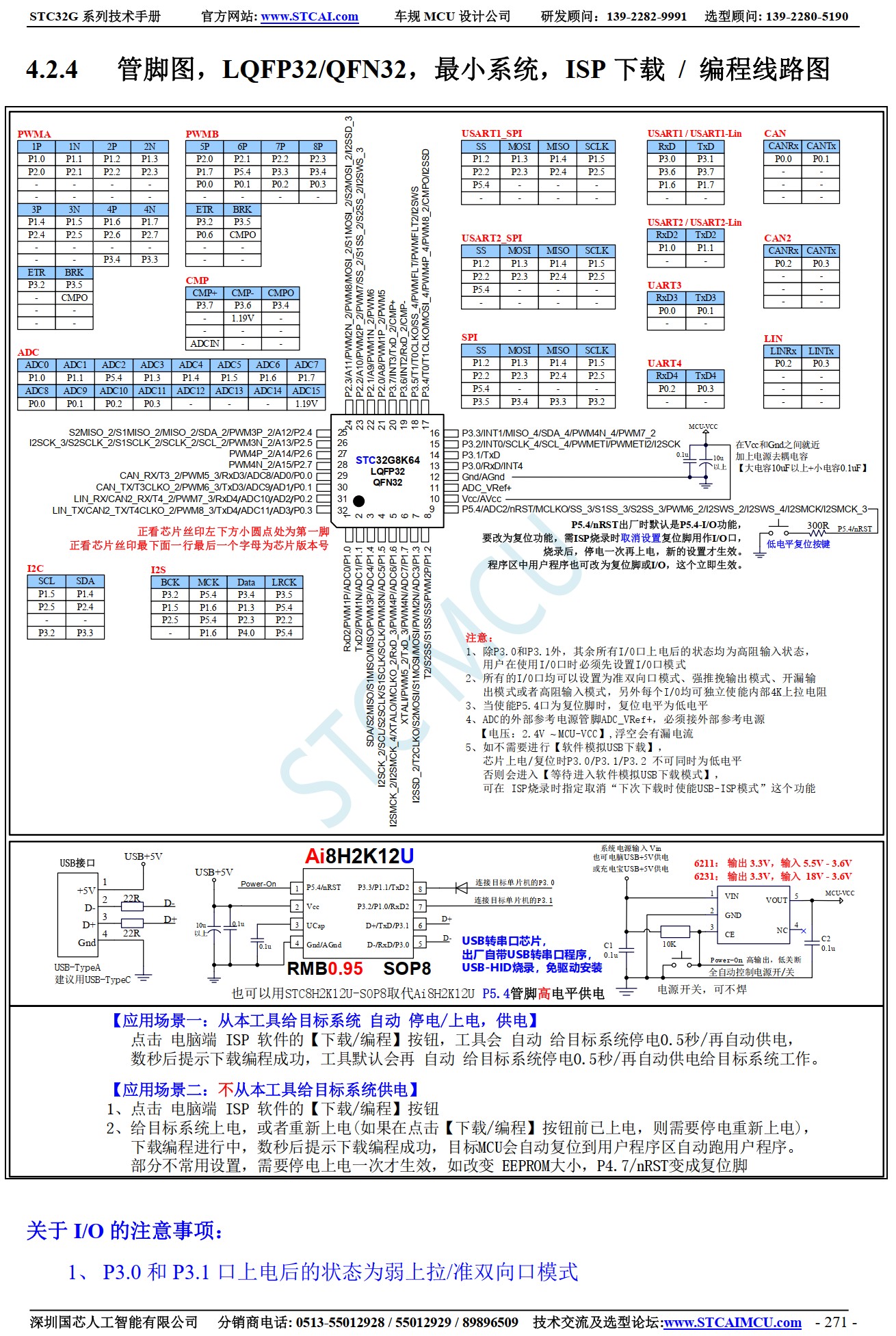

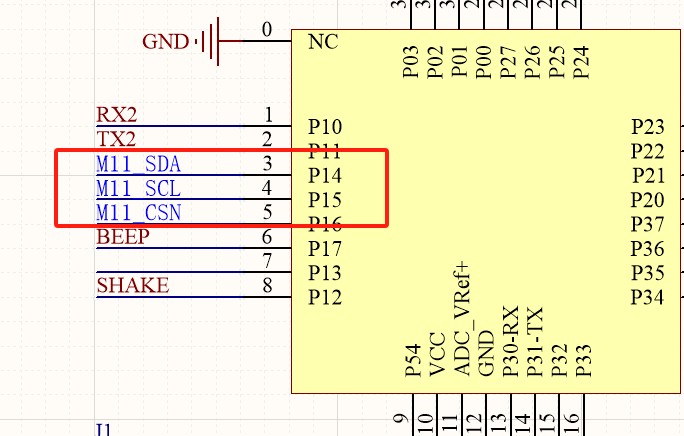

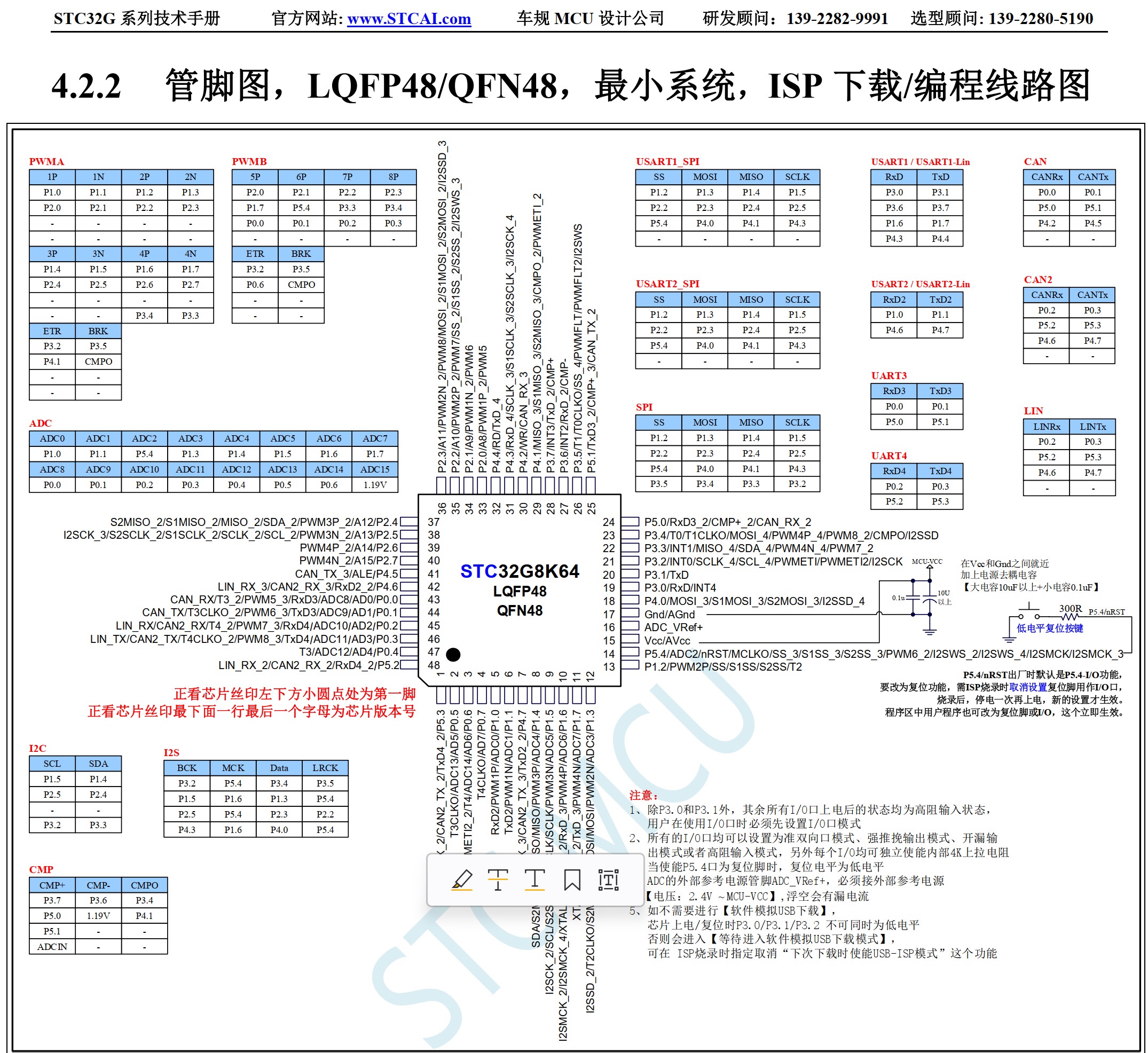

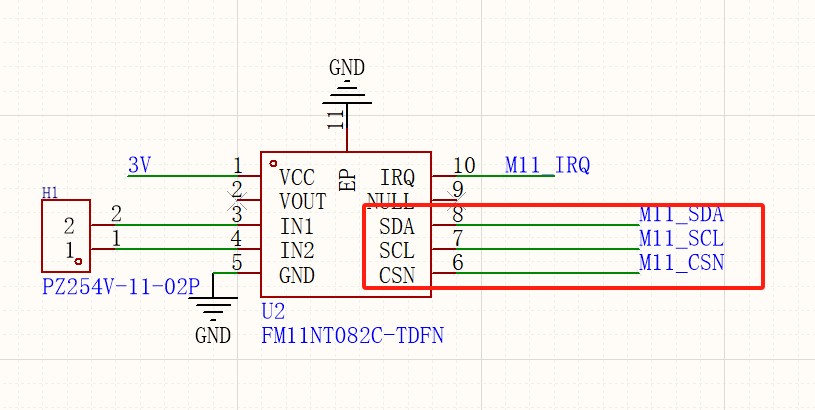

硬件上是这么连接的，没有使用上拉电阻



软件上是这么配置的
        GPIO_InitStructure.Pin  = GPIO_Pin_4|GPIO_Pin_5;                //I2C

        GPIO_InitStructure.Mode = GPIO_OUT_PP;        //

        GPIO_Inilize(GPIO_P1,&GPIO_InitStructure);        //初始化





/****************  I2C初始化函数 *****************/
void I2C_config(void)
{
        I2C_InitTypeDef                I2C_InitStructure;
        I2C_InitStructure.I2C_Mode      = I2C_Mode_Master;                //主从选择   I2C_Mode_Master, I2C_Mode_Slave
        I2C_InitStructure.I2C_Enable    = ENABLE;                                //I2C功能使能,   ENABLE, DISABLE
        I2C_InitStructure.I2C_MS_WDTA   = DISABLE;
        I2C_InitStructure.I2C_Speed                = 63;
        I2C_Init(&I2C_InitStructure);
        NVIC_I2C_Init(I2C_Mode_Master,DISABLE,Priority_0);        //主从模式, I2C_Mode_Master, I2C_Mode_Slave; 中断使能, I2C_ESTAI/I2C_ERXI/I2C_ETXI/I2C_ESTOI/DISABLE; 优先级(低到高) Priority_0,Priority_1,Priority_2,Priority_3
        I2C_SW(I2C_P14_P15);                                        //I2C_P14_P15,I2C_P24_P25,I2C_P76_P77,I2C_P33_P32
}




测试函数是这么写的

                                        /*读取F11卡里的数据**/
                                        FM11_CSN_L;
                                        I2C_ReadNbyte(0xAE, temp_U16_count, read_tmp, 4);
                                        FM11_CSN_H;
                                        /**显示读取到的数据**/
                                        PrintString1("AA");//1S进入一次
                                        TX1_write2buff(temp_U16_count>>8);
                                        TX1_write2buff((uint8)temp_U16_count);
                                        for(i=0;i<4;i++)
                                        {
                                                TX1_write2buff(read_tmp);        //将受到的数据发出
                                        }

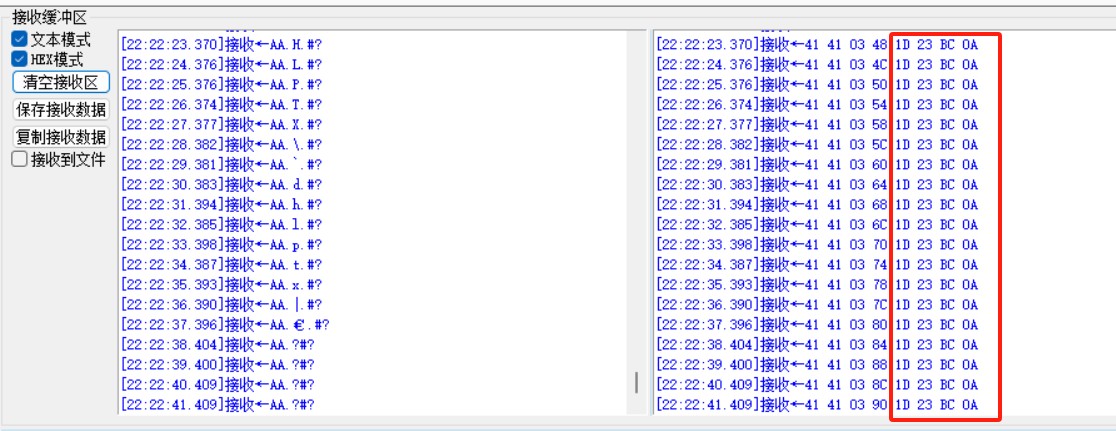

出来的数据却全部是这样的，不知道哪里出了问题，向高手请教一下，十分感谢！

国芯人***

针对您提供的STC32G8K64 I2C引脚配置问题，以下为专业分析与建议：

从硬件连接图来看，I2C通信所使用的GPIOP1.4（SDA）和GPIOP1.5（SCL）未使用上拉电阻。在标准I2C协议中，SDA和SCL线需要外部上拉电阻以确保信号在空闲状态下保持高电平。若未接上拉电阻，可能导致通信不稳定、数据传输错误或无法检测到设备。

从软件配置来看，您将GPIOP1.4和GPIOP1.5配置为推挽输出模式（GPIOOUTPP），并初始化了I2C模块。然而，I2C通信要求SDA和SCL引脚在主设备发送时为输出，在接收时为输入。仅设置为输出模式可能无法满足I2C协议的双向通信需求，特别是在主设备发送地址和数据时，需要能够控制引脚状态，而在接收应答信号时需要读取引脚电平。

建议修改GPIO配置如下：

c
GPIOInitStructurePin = GPIOPin4 | GPIOPin5; // I2C
GPIOInitStructureMode = GPIOALTOPENDRAIN;     // 改为开漏输出模式
GPIOInit(GPIOP1, &GPIOInitStructure);         // 初始化
复制代码

同时，建议在PCB设计中添加适当的上拉电阻（通常为4.7kΩ），以确保I2C总线在空闲时维持高电平。

此外，检查I2C初始化参数是否正确，特别是I2CSpeed值是否符合实际时钟频率。若您使用的是内部RC振荡器，请确认其频率是否稳定，并确保I2C时钟分频设置合理。

综上所述，建议对GPIO配置进行调整，并在硬件上添加上拉电阻，以确保I2C通信的稳定性与可靠性。

[本文内容由国芯人工智能辅助生成，仅供参考]

zsq***

MCU作为I2C主机
我将口这样设置
P1_MODE_IO_PU(GPIO_Pin_4 | GPIO_Pin_5);
但是结果还是一样


我的意思是，一定要将口设置为开漏输出，并且在外面设置上拉电阻吗？

神***

神***

可以
1，开漏+打开内部上拉电阻
2，开漏+外接上拉电阻也可
3，准双向口/弱上拉+打开内部上拉电阻
4，准双向口/弱上拉+外接上拉电阻也可

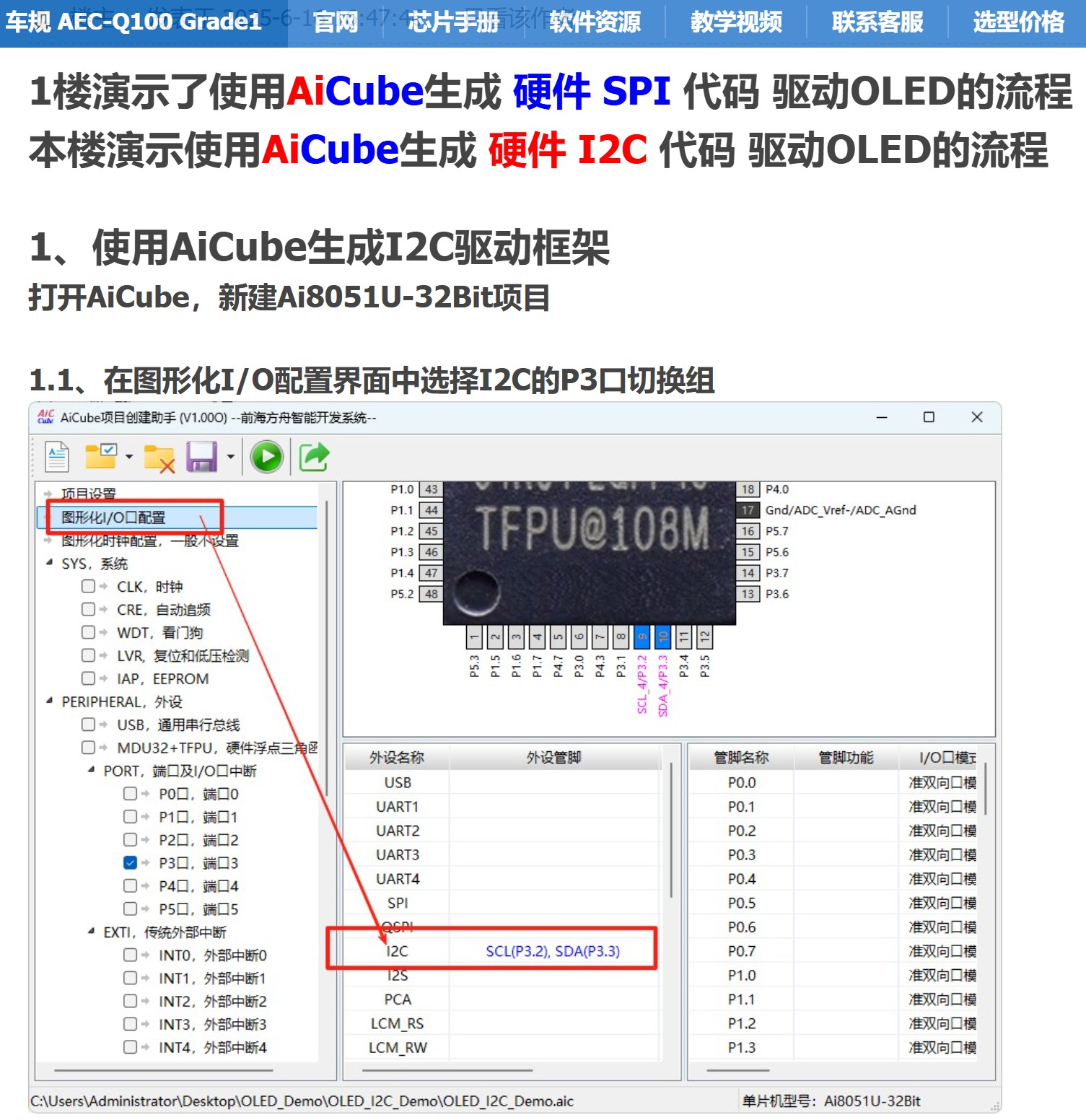

用上AiCube 图形化程序自动生成：

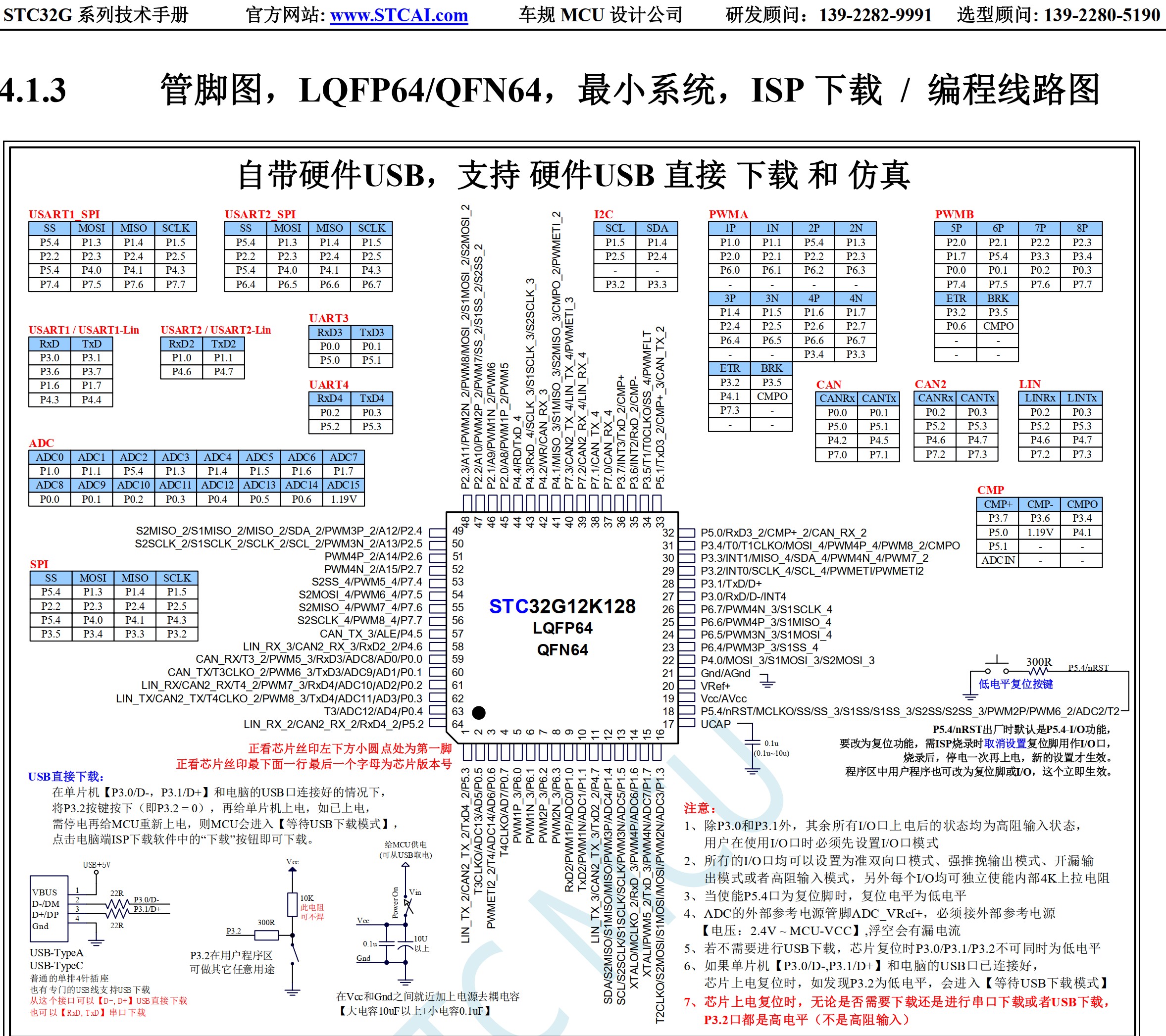

选同一个系列的 STC32G12K128
