标清图,加载快速,内存小：各核心板、实验箱连接笔记本电脑的实物拍摄@工具产品实拍

AI-32***

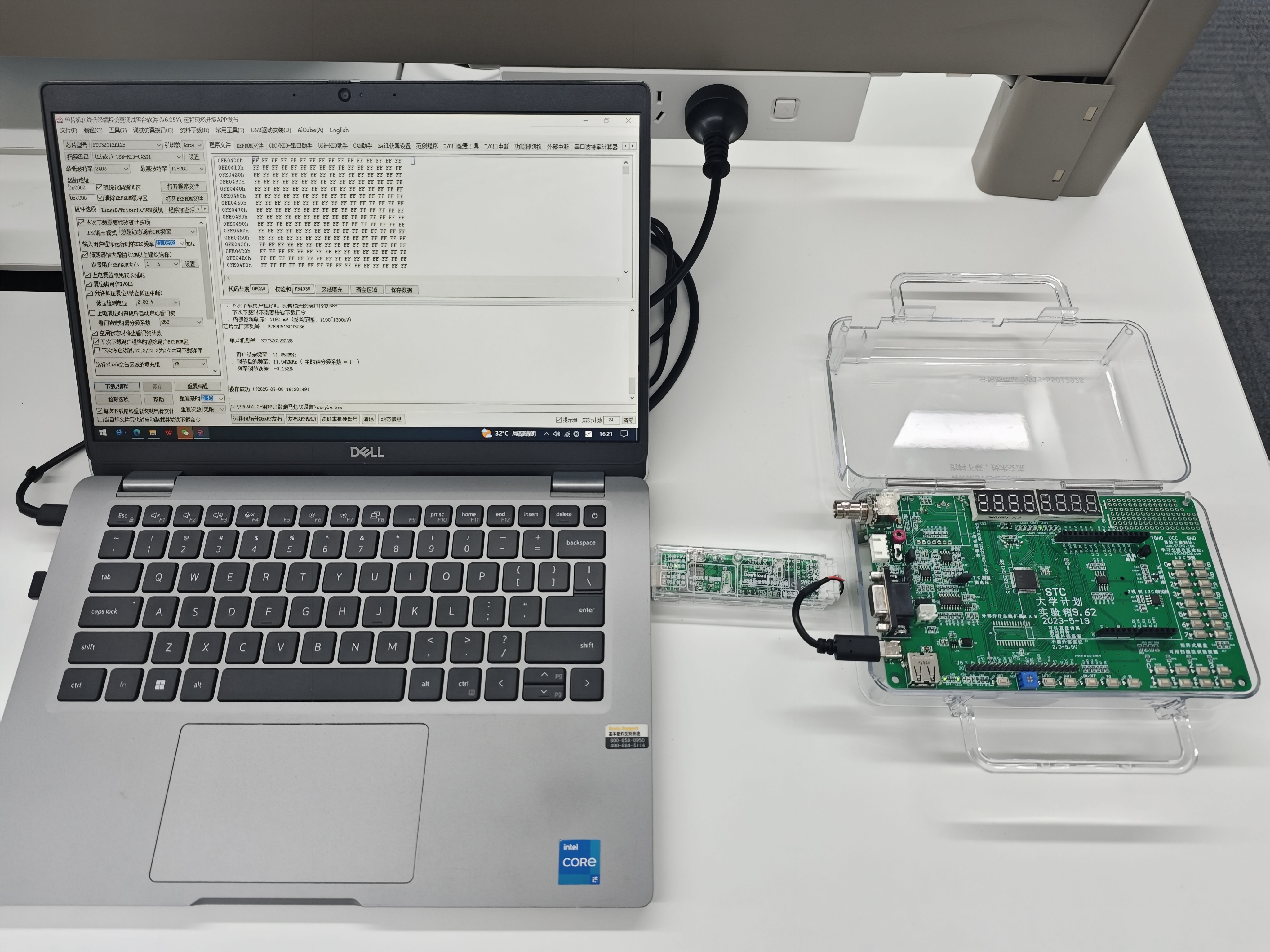

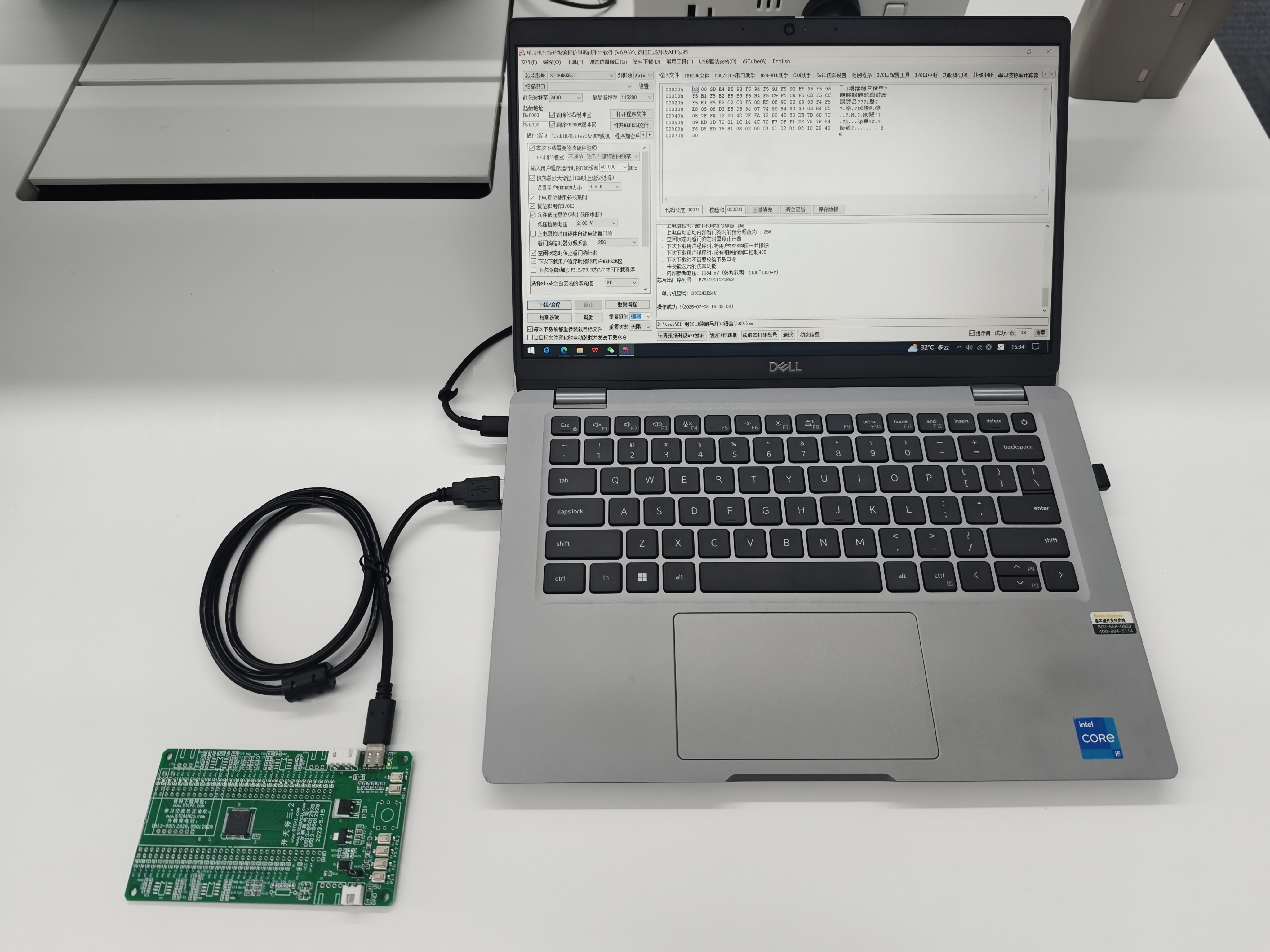

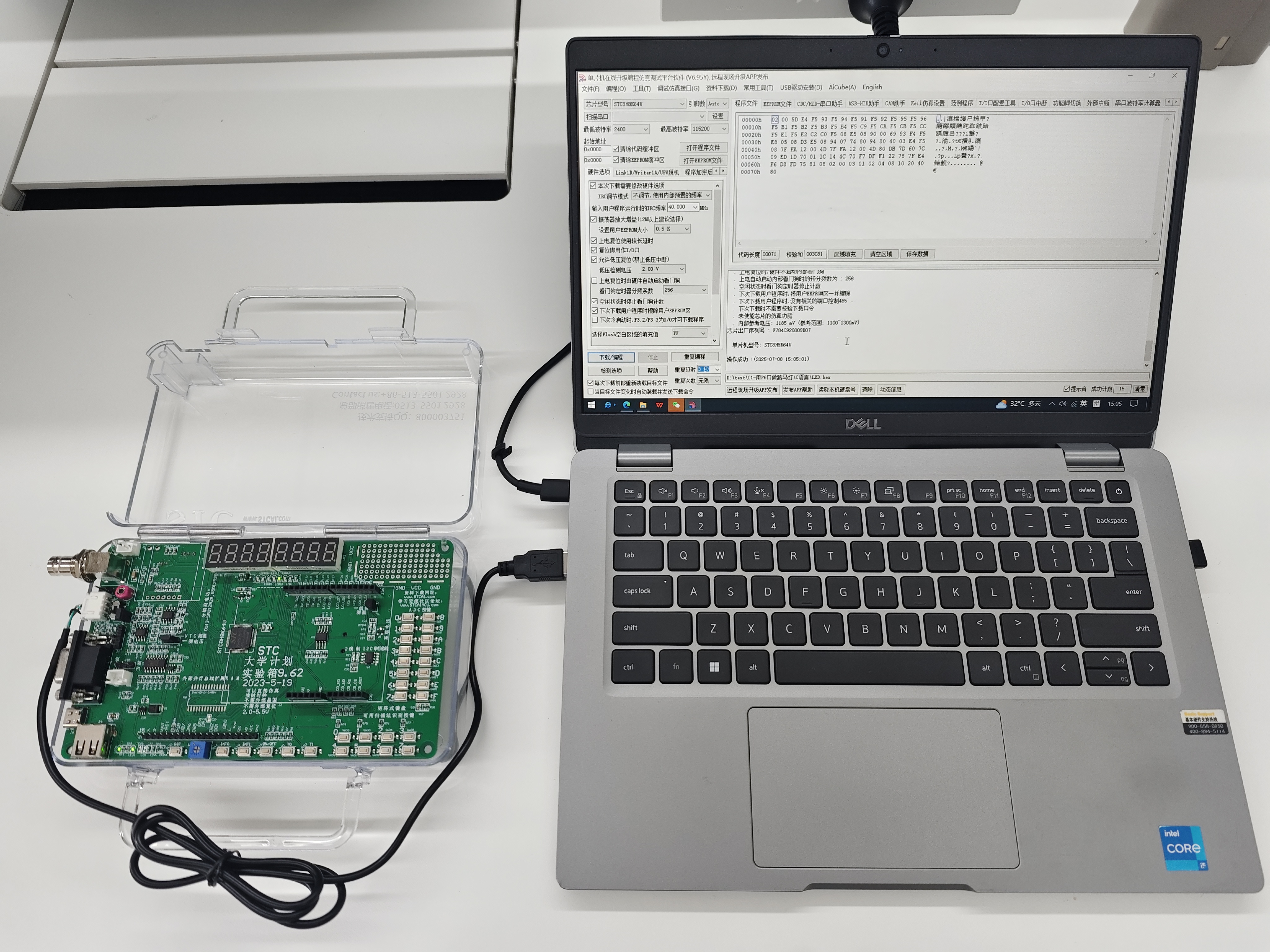

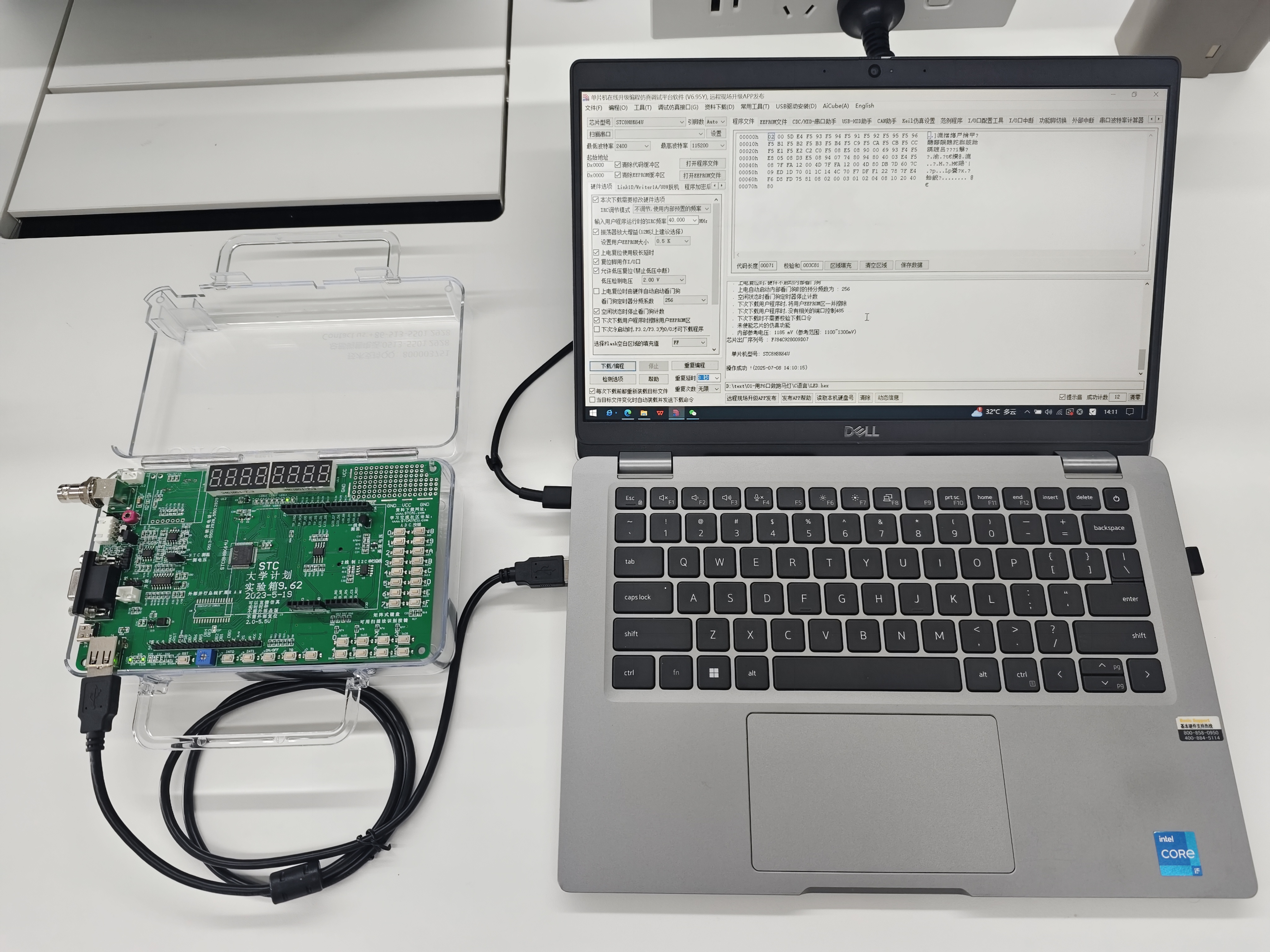

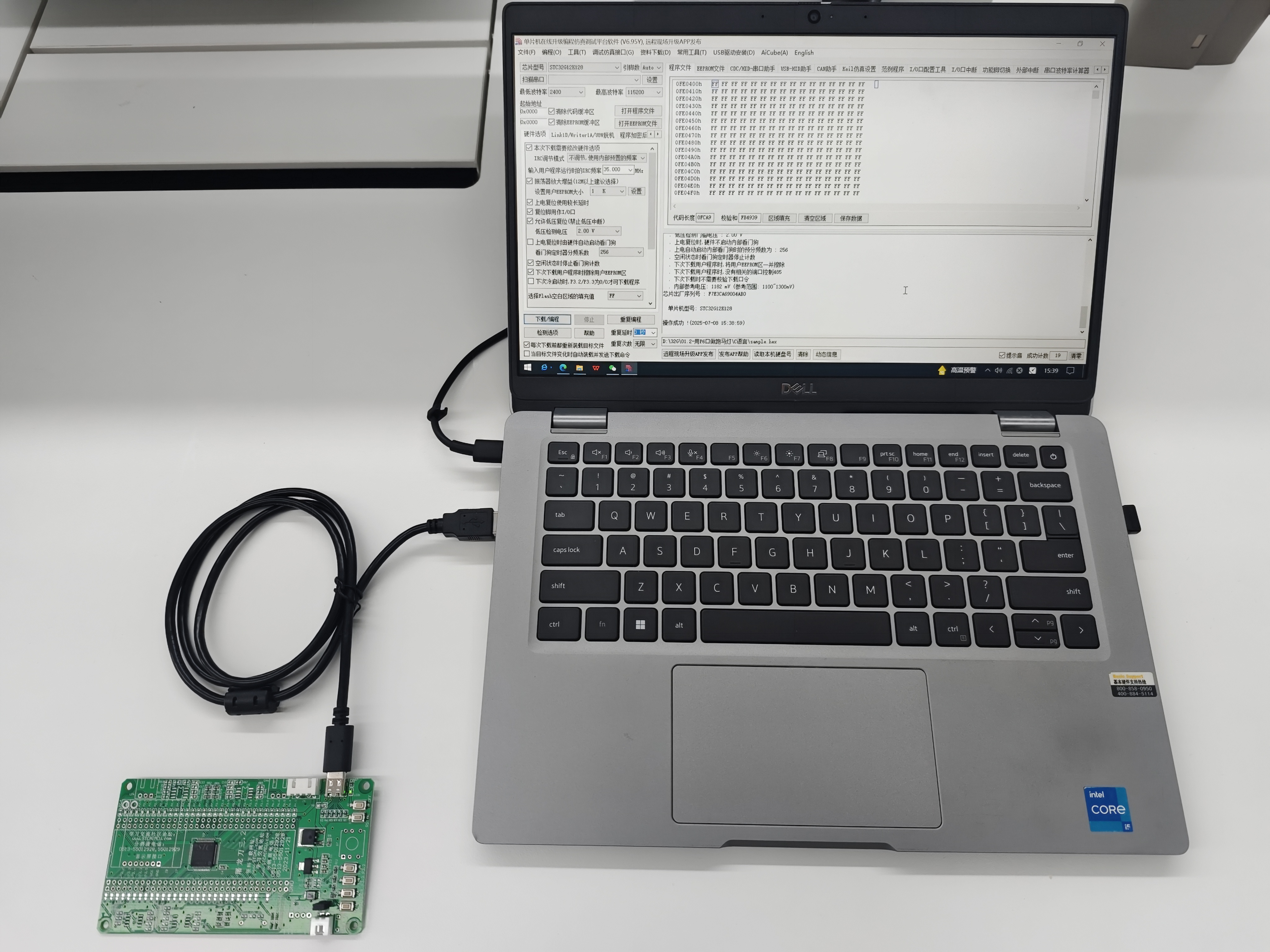

Ai8051U 实验箱USB直接下载连接实拍图：使用USB-TypeA到USB-Typec线
1、按下实验箱上的 P3.2/INT0 按键，就是 P3.2 接地
2、给目标芯片重新上电，不管之前是否已通电。
===电子开关是按下停电后再松开就是上电

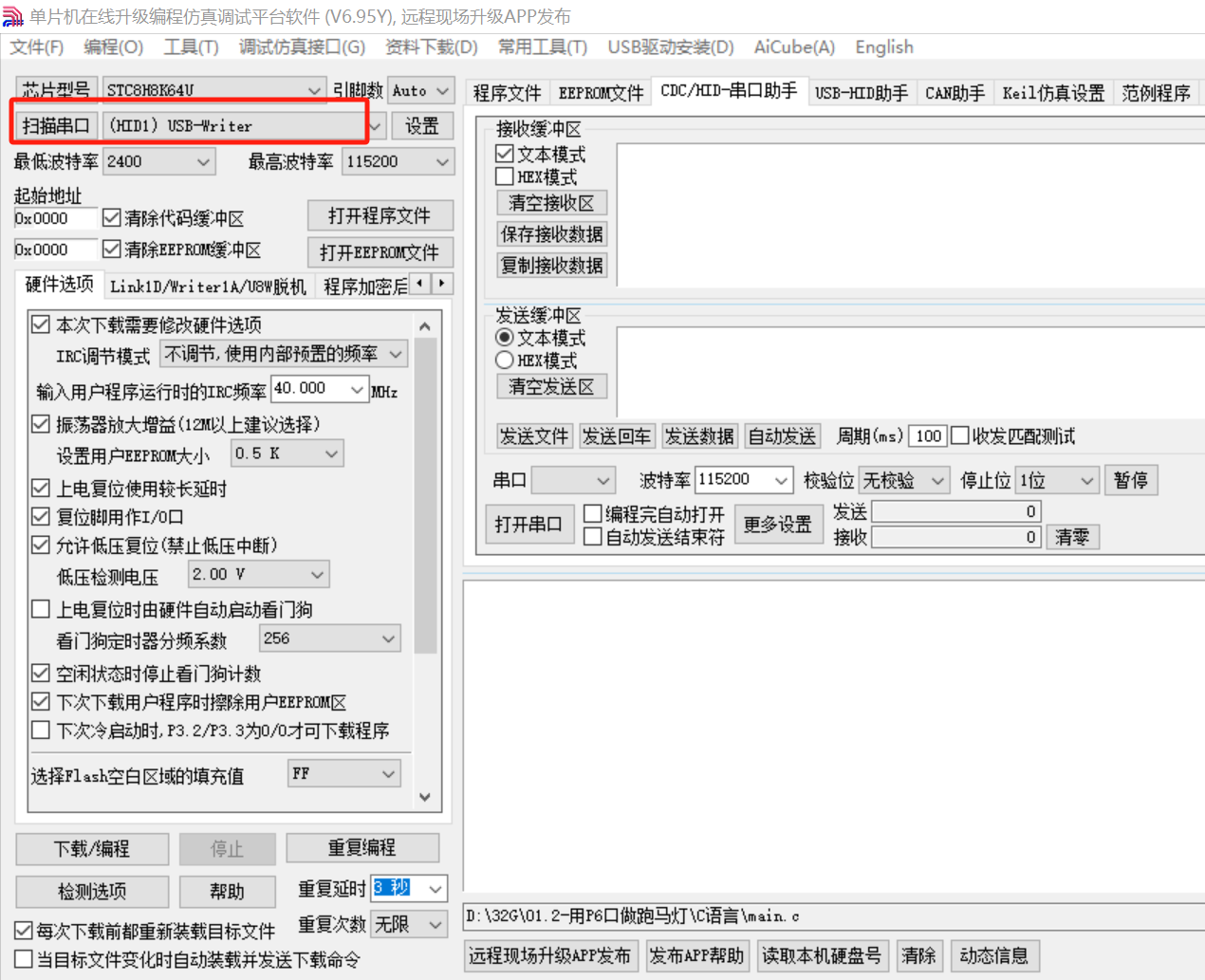

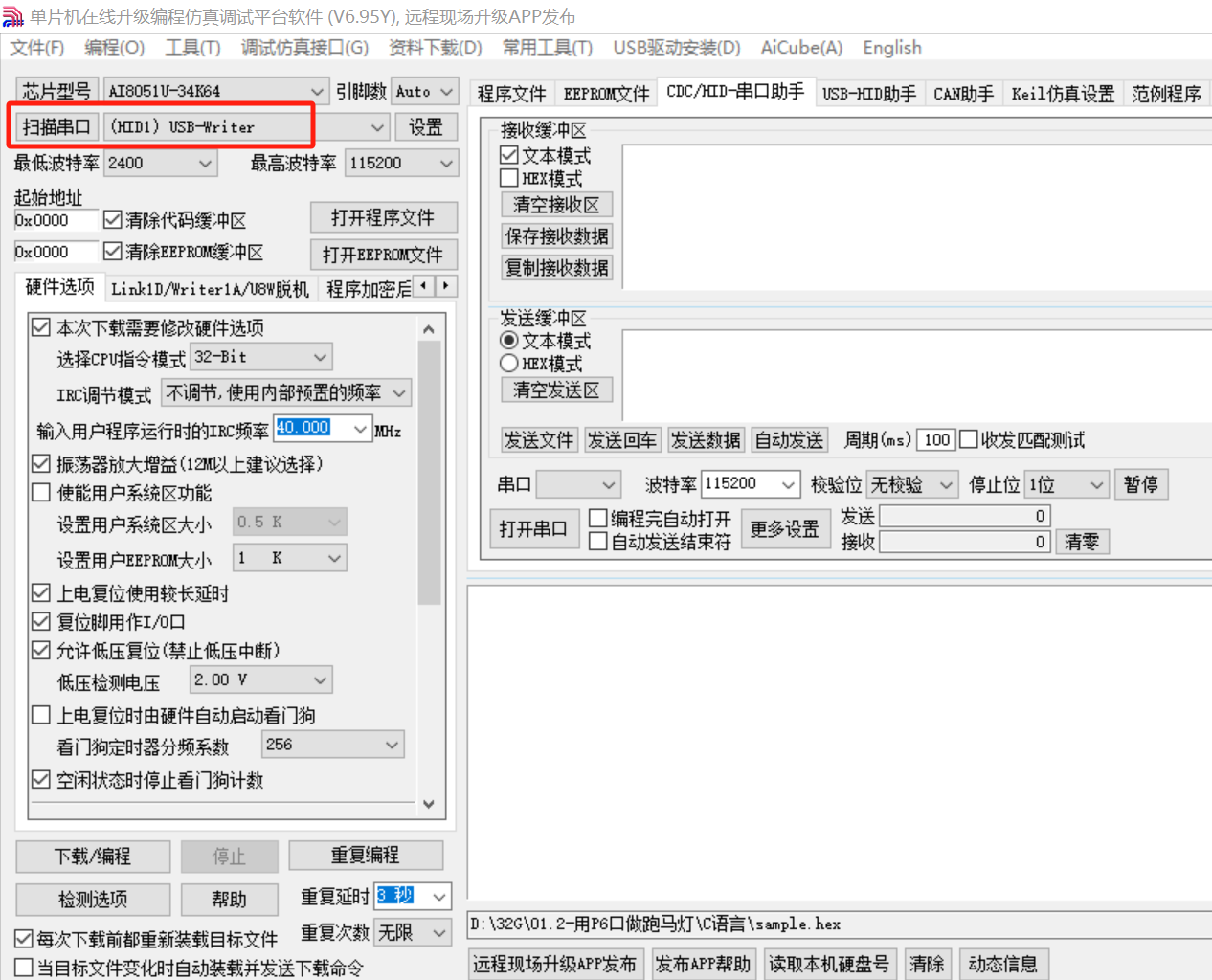

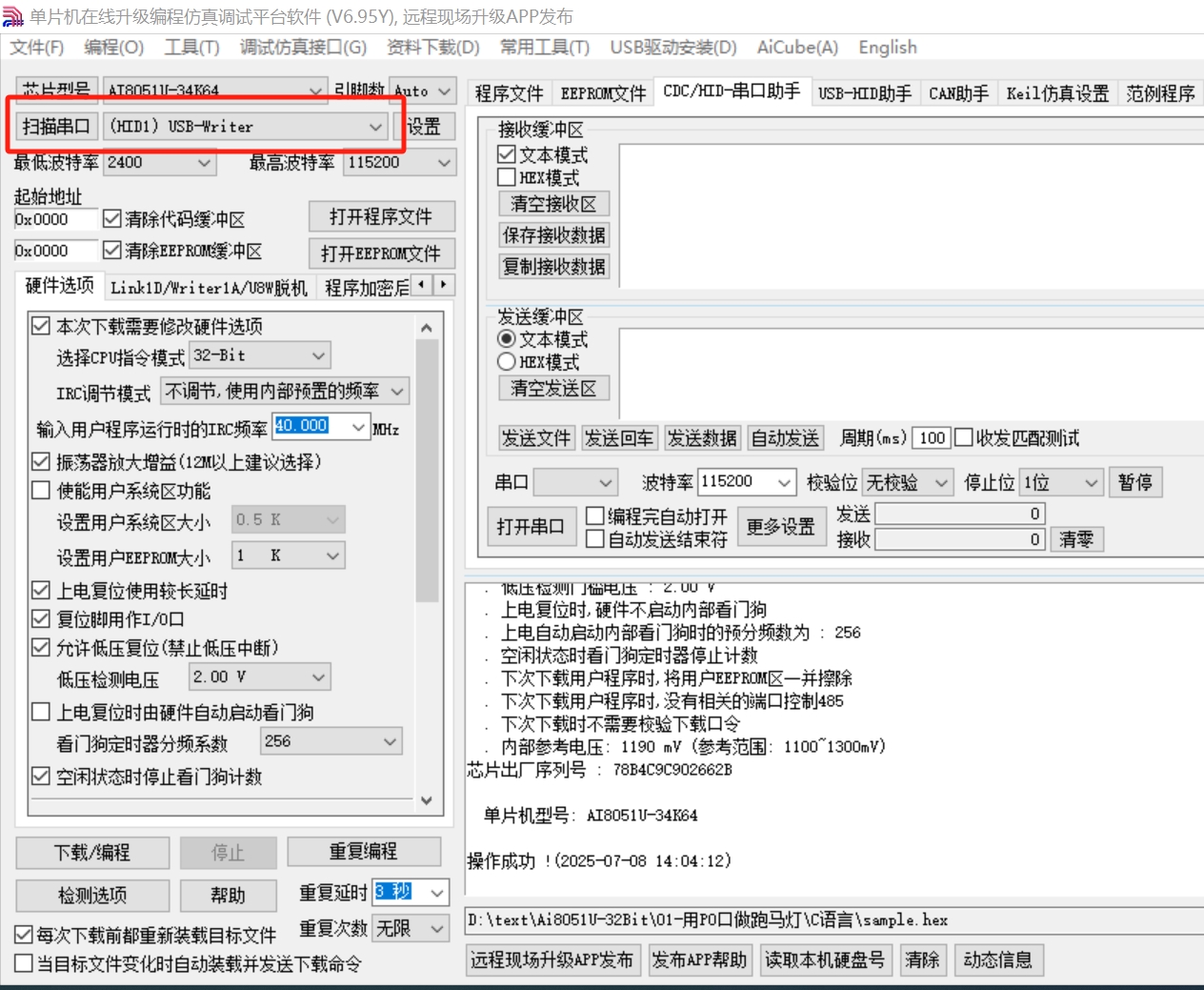

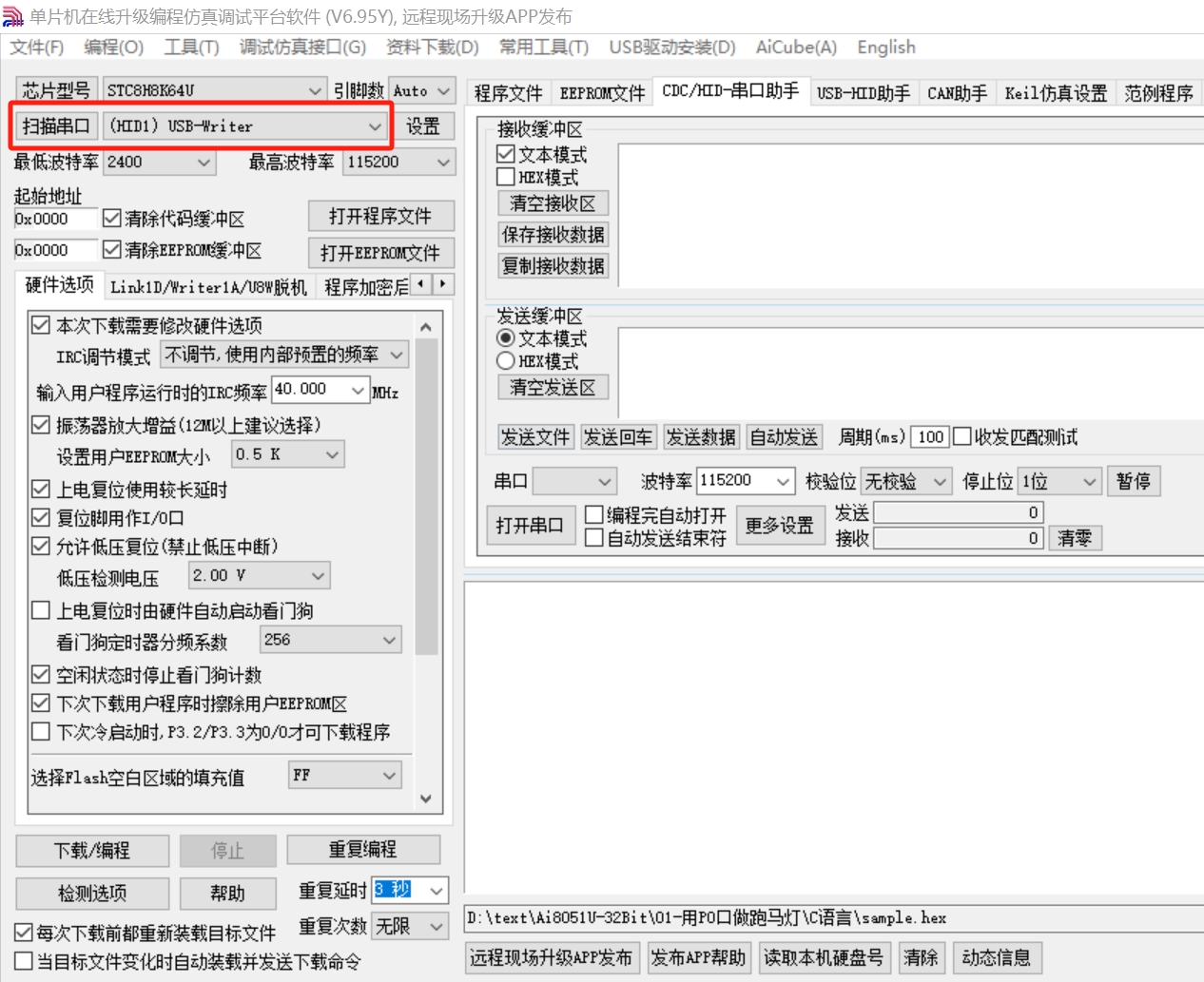

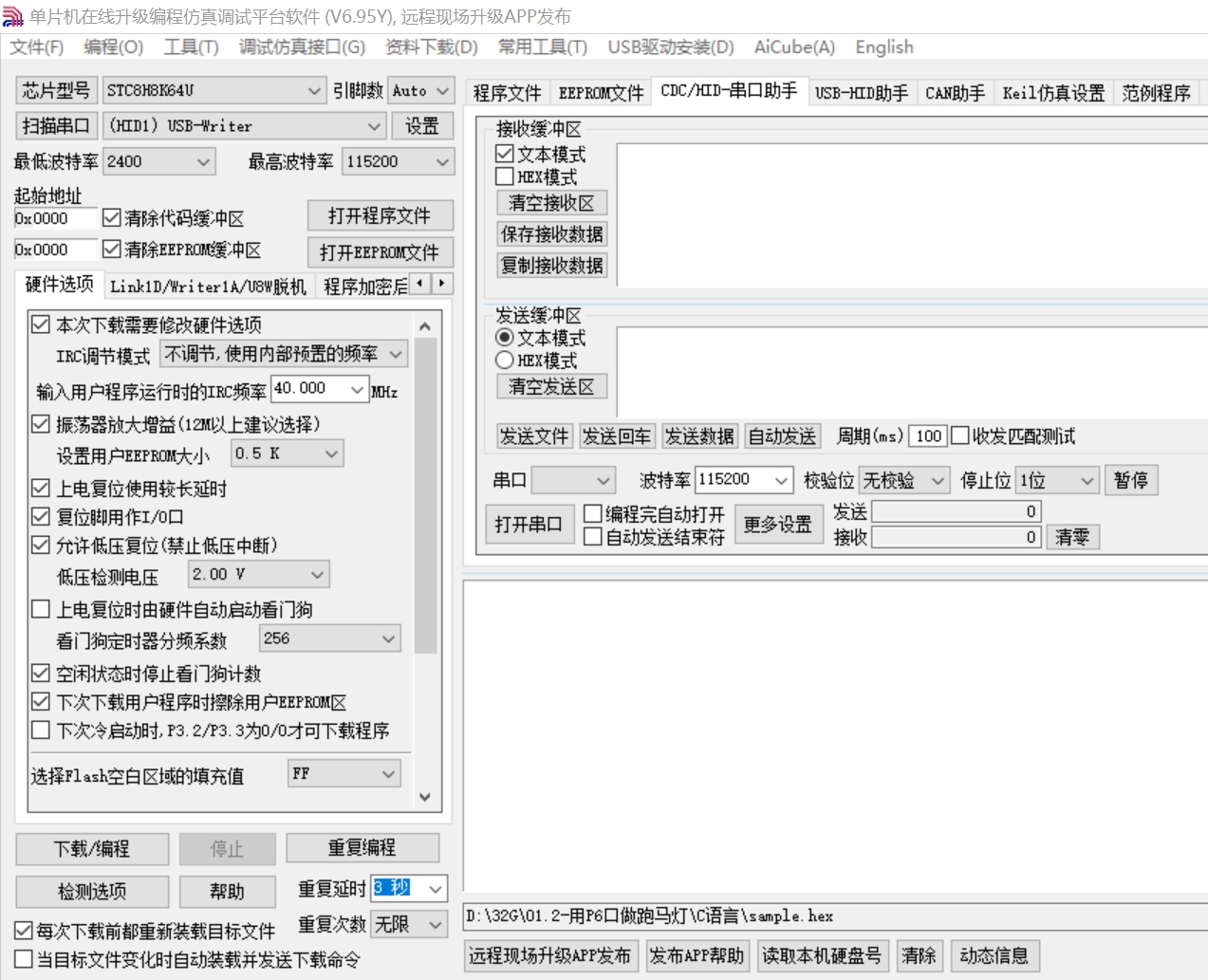

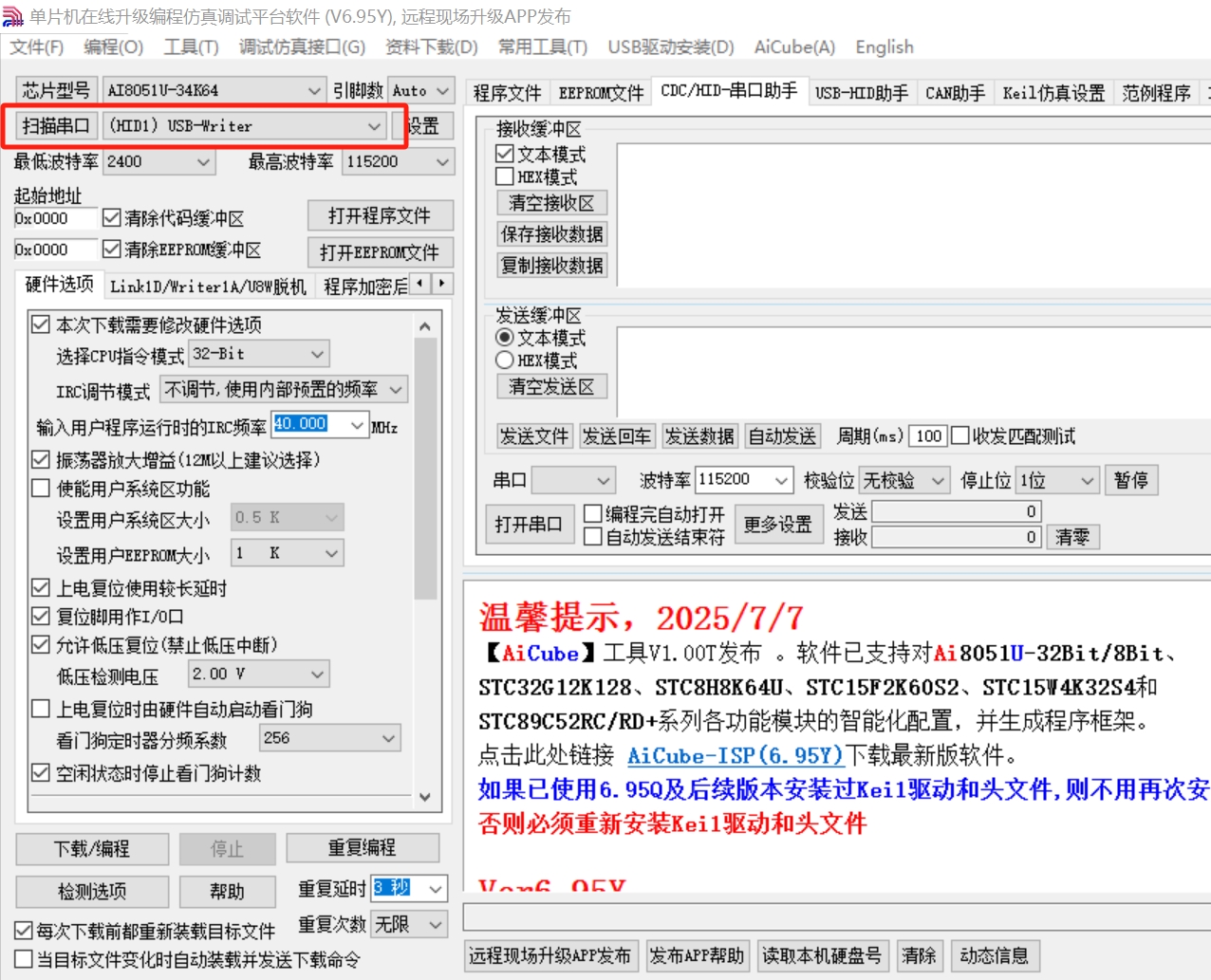

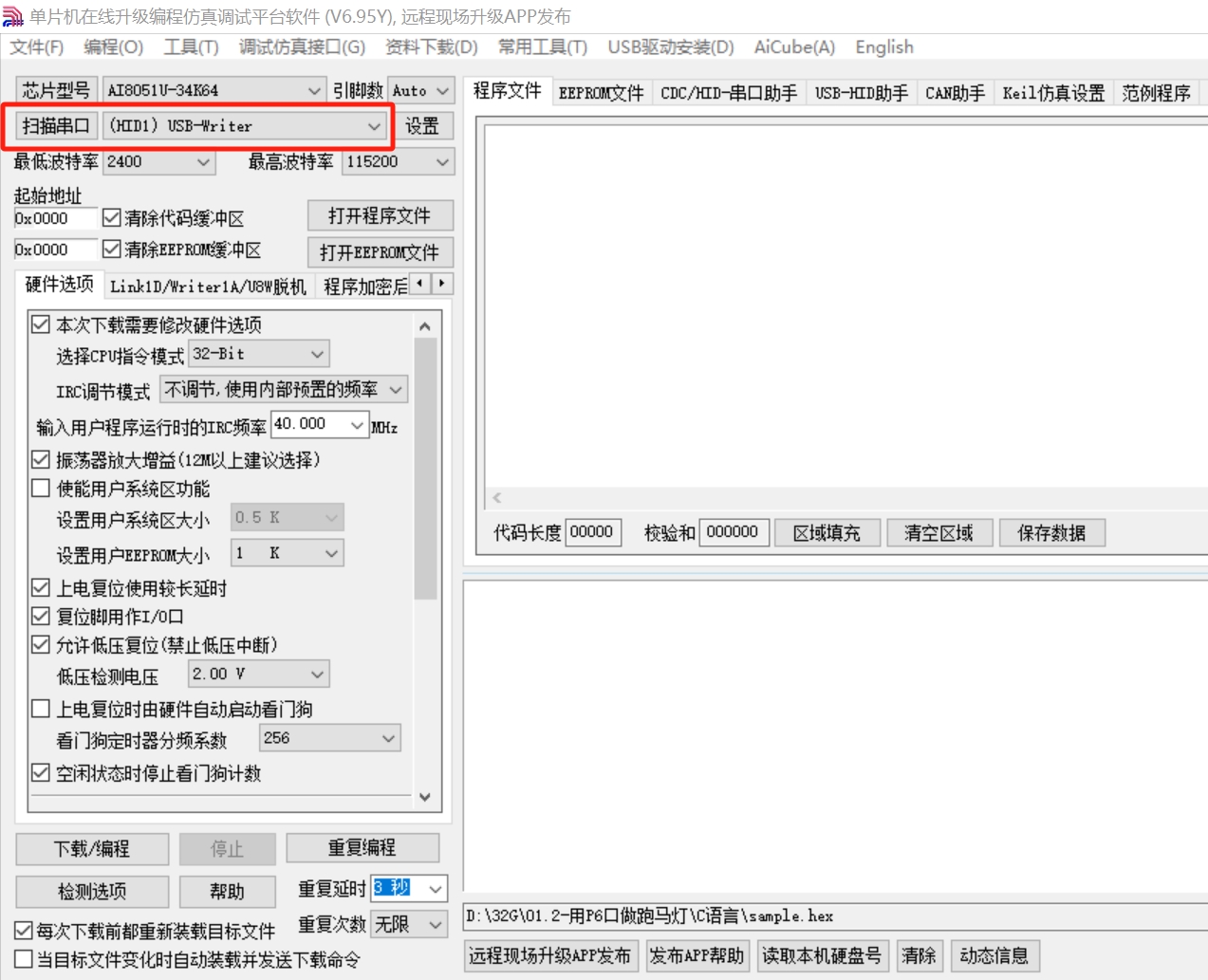

等待电脑端 ISP 下载软件中自动识别出“(HID1) USB Writer”后，就与 P3.2状态无关了，这时可以松开 P3.2 按键(P3.2 在用户程序区可做其它任意用途)
===传统的机械自锁紧开关是按上来停电，按下去是上电

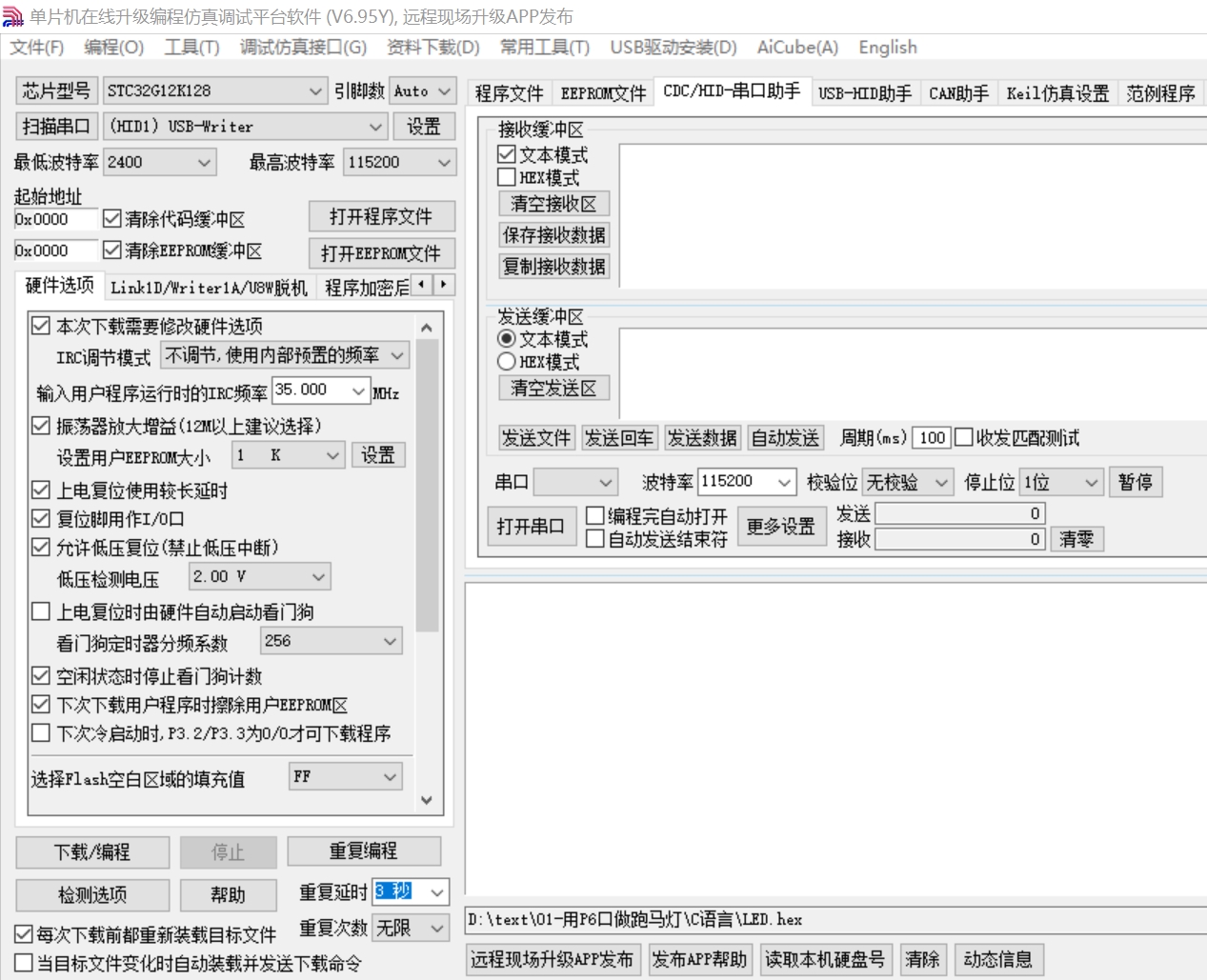

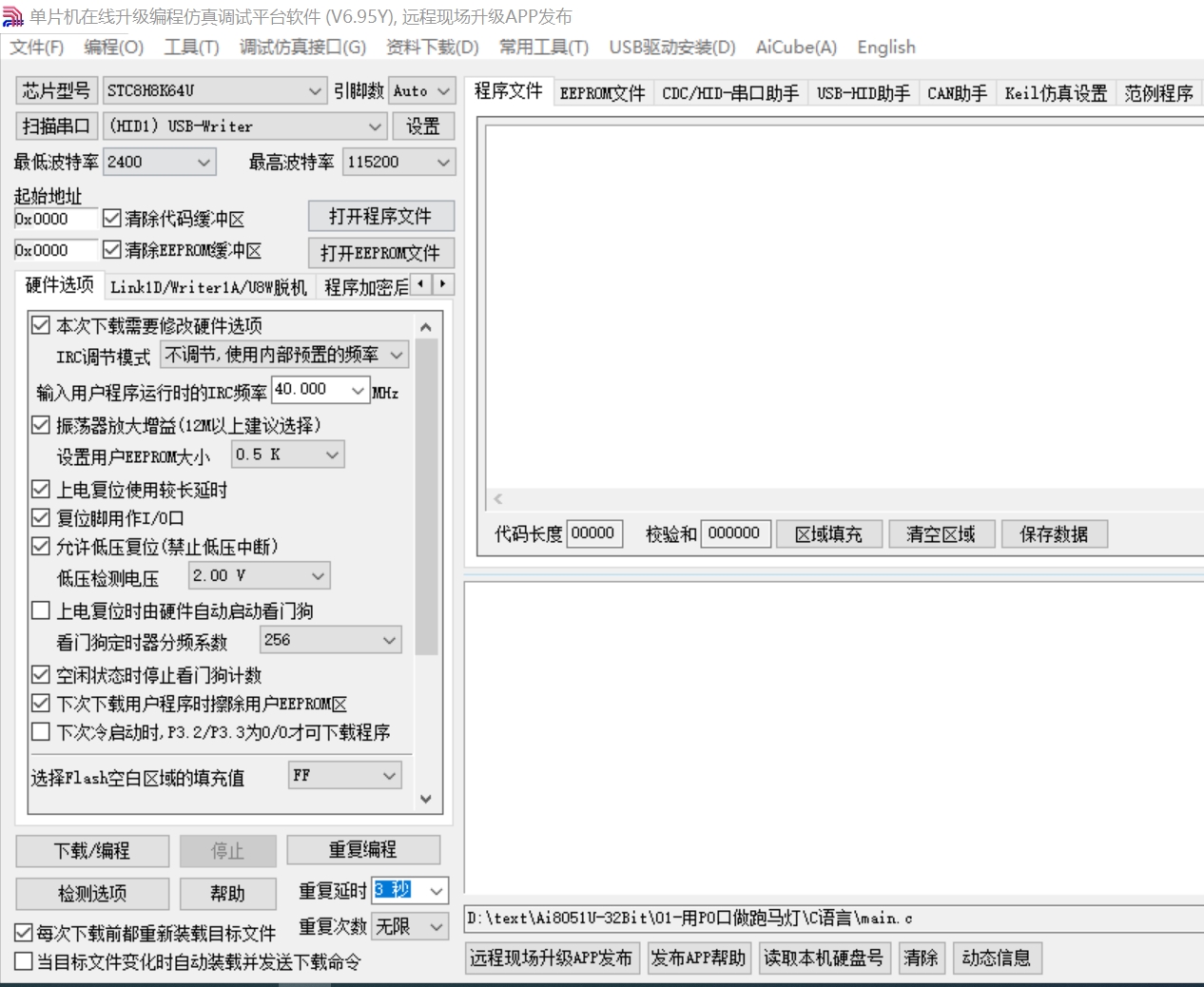

3、点击电脑端下载软件中的【下载/编程】按钮(注意：USB 下载与串口下载的操作顺序不同)

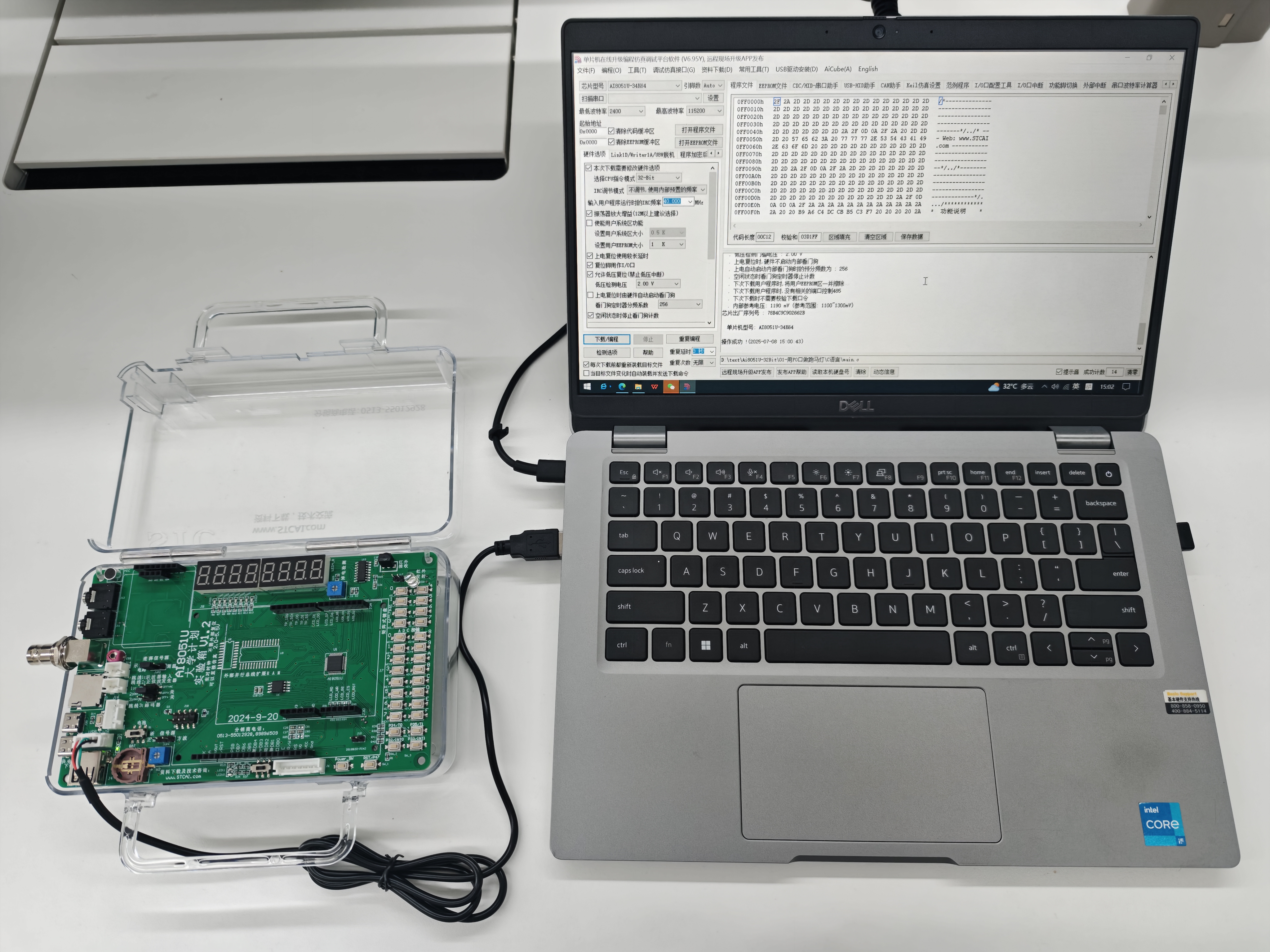

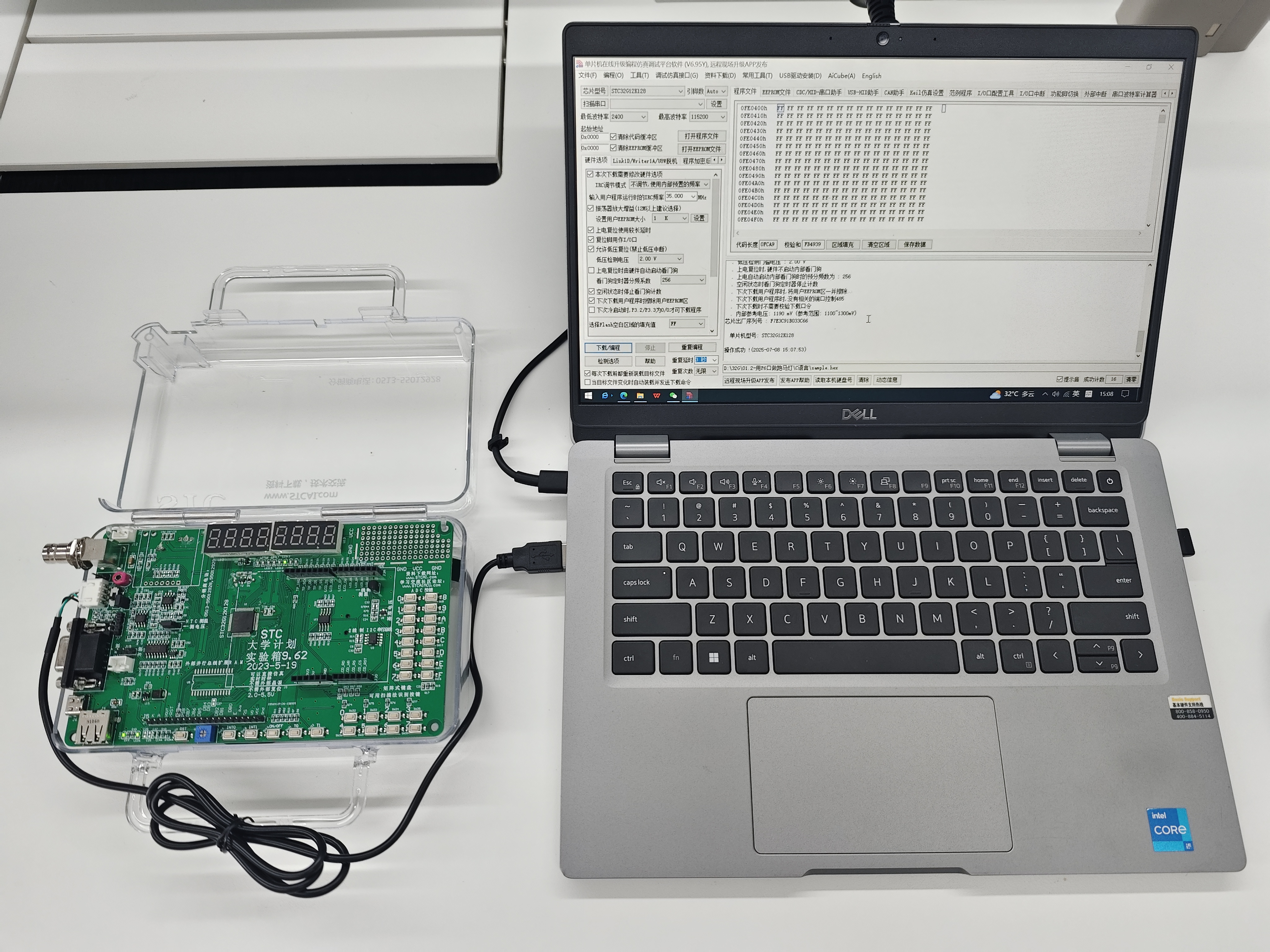

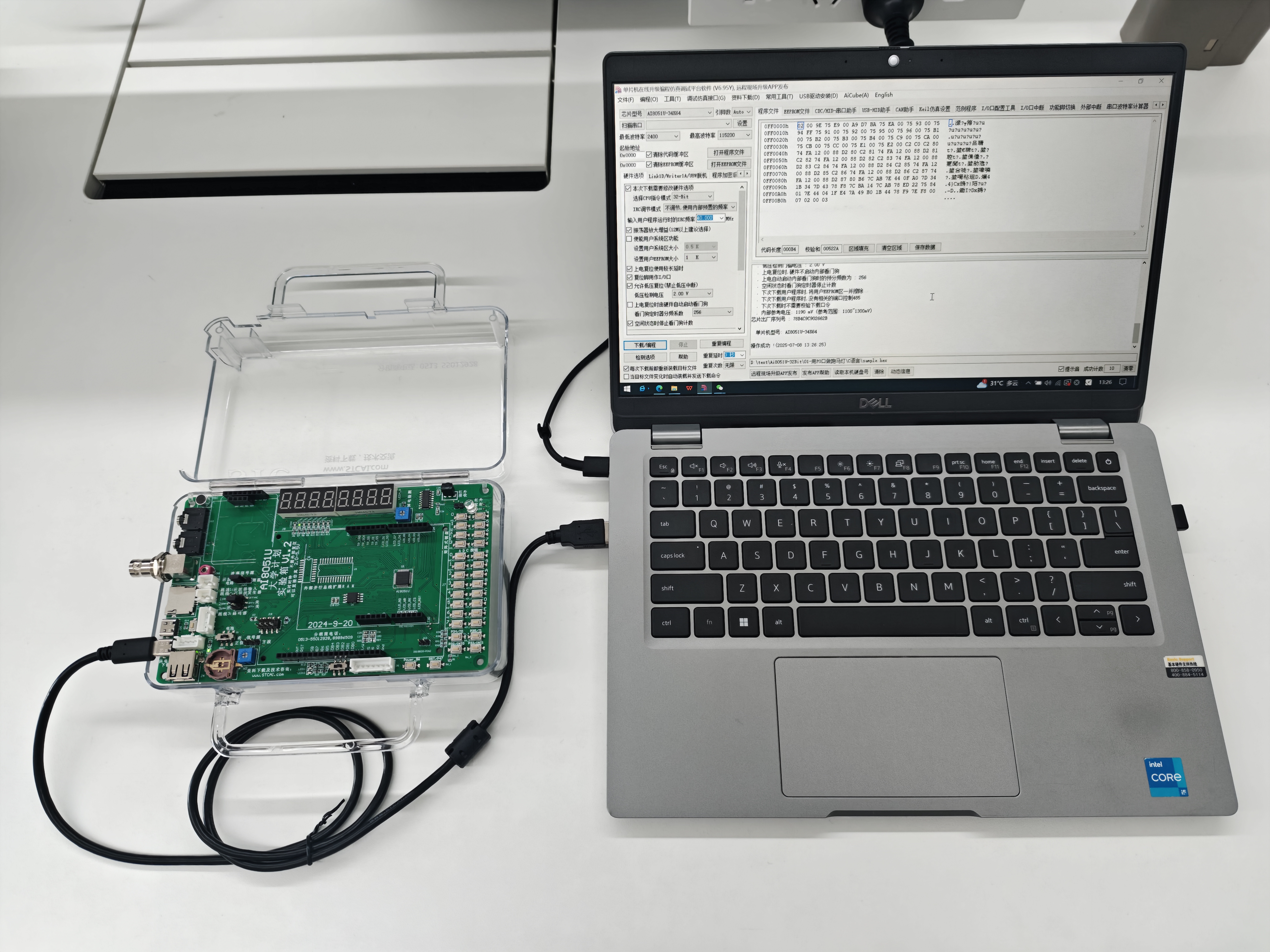

8H8K64U 实验箱USB直接下载连接实拍图：使用USB-TypeA到USB-Typec线


32G12K128 实验箱USB直接下载连接实拍图：使用USB-TypeA到USB-Typec线

AI-32***

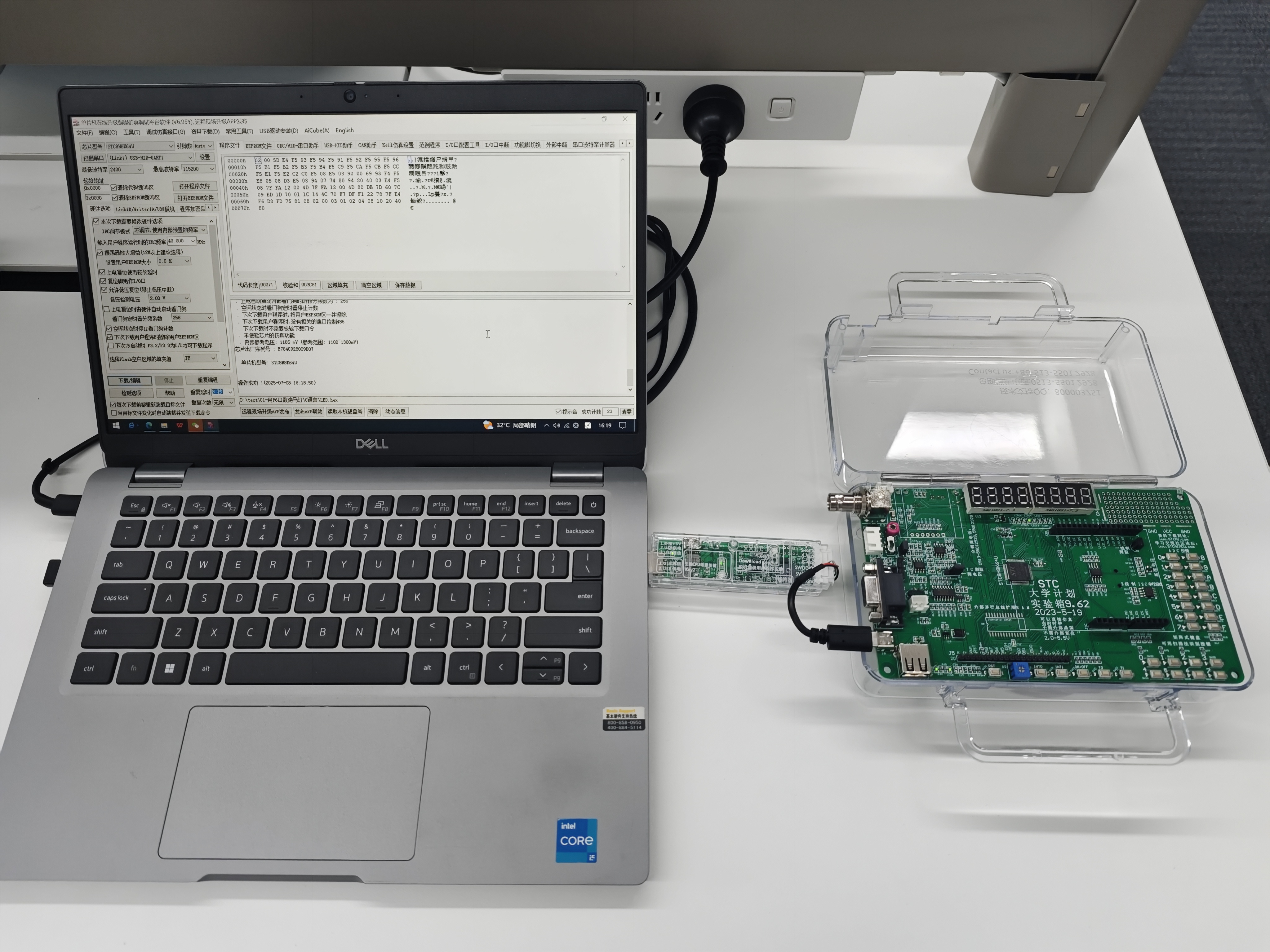

Ai8051U 实验箱USB直接下载连接实拍图：使用USB-TypeA到USB-TypeA线
1、按下实验箱上的 P3.2/INT0 按键，就是 P3.2 接地
2、给目标芯片重新上电，不管之前是否已通电。
===电子开关是按下停电后再松开就是上电
等待电脑端 ISP 下载软件中自动识别出“(HID1) USB Writer”后，就与 P3.2状态无关了，这时可以松开 P3.2 按键(P3.2 在用户程序区可做其它任意用途)
===传统的机械自锁紧开关是按上来停电，按下去是上电
3、点击电脑端下载软件中的【下载/编程】按钮(注意：USB 下载与串口下载的操作顺序不同)


8H8K64U 实验箱USB直接下载连接实拍图：使用USB-TypeA到USB-TypeA线



32G12K128 实验箱USB直接下载连接实拍图：使用USB-TypeA到USB-TypeA线

AI-32***

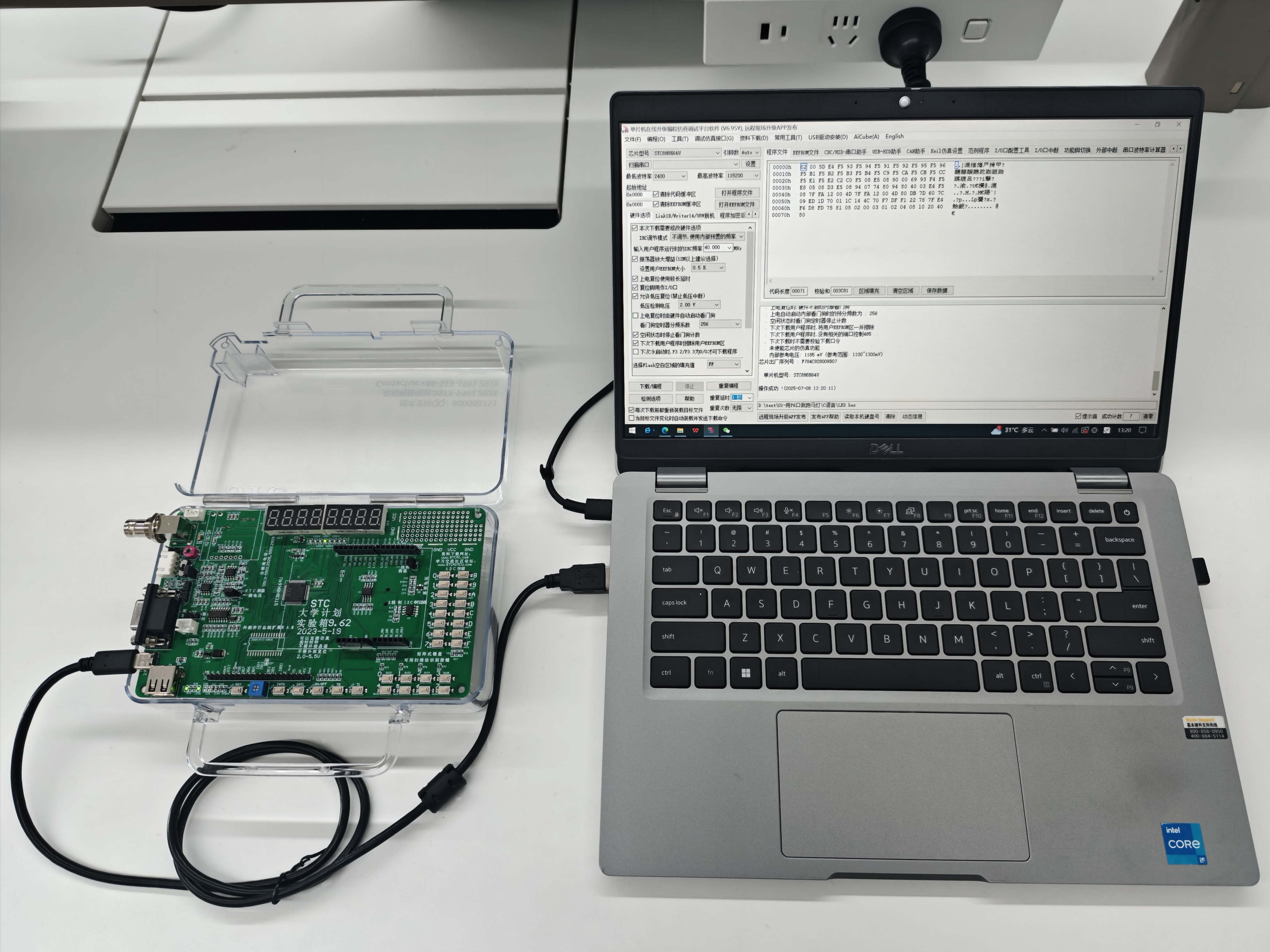

Ai8051U 实验箱USB直接下载连接实拍图：使用 USB-TypeA 到流行2.54mm 间距通用插座(USB-TypeA-SIP4转接线)
1、按下实验箱上的 P3.2/INT0 按键，就是 P3.2 接地
2、给目标芯片重新上电，不管之前是否已通电。
===电子开关是按下停电后再松开就是上电
等待电脑端 ISP 下载软件中自动识别出“(HID1) USB Writer”后，就与 P3.2状态无关了，这时可以松开 P3.2 按键(P3.2 在用户程序区可做其它任意用途)
===传统的机械自锁紧开关是按上来停电，按下去是上电
3、点击电脑端下载软件中的【下载/编程】按钮(注意：USB 下载与串口下载的操作顺序不同)


8H8K64U 实验箱USB直接下载连接实拍图：使用 USB-TypeA 到流行2.54mm 间距通用插座(USB-TypeA-SIP4转接线)


32G12K128 实验箱USB直接下载连接实拍图：使用 USB-TypeA 到流行2.54mm 间距通用插座(USB-TypeA-SIP4转接线)

AI-32***

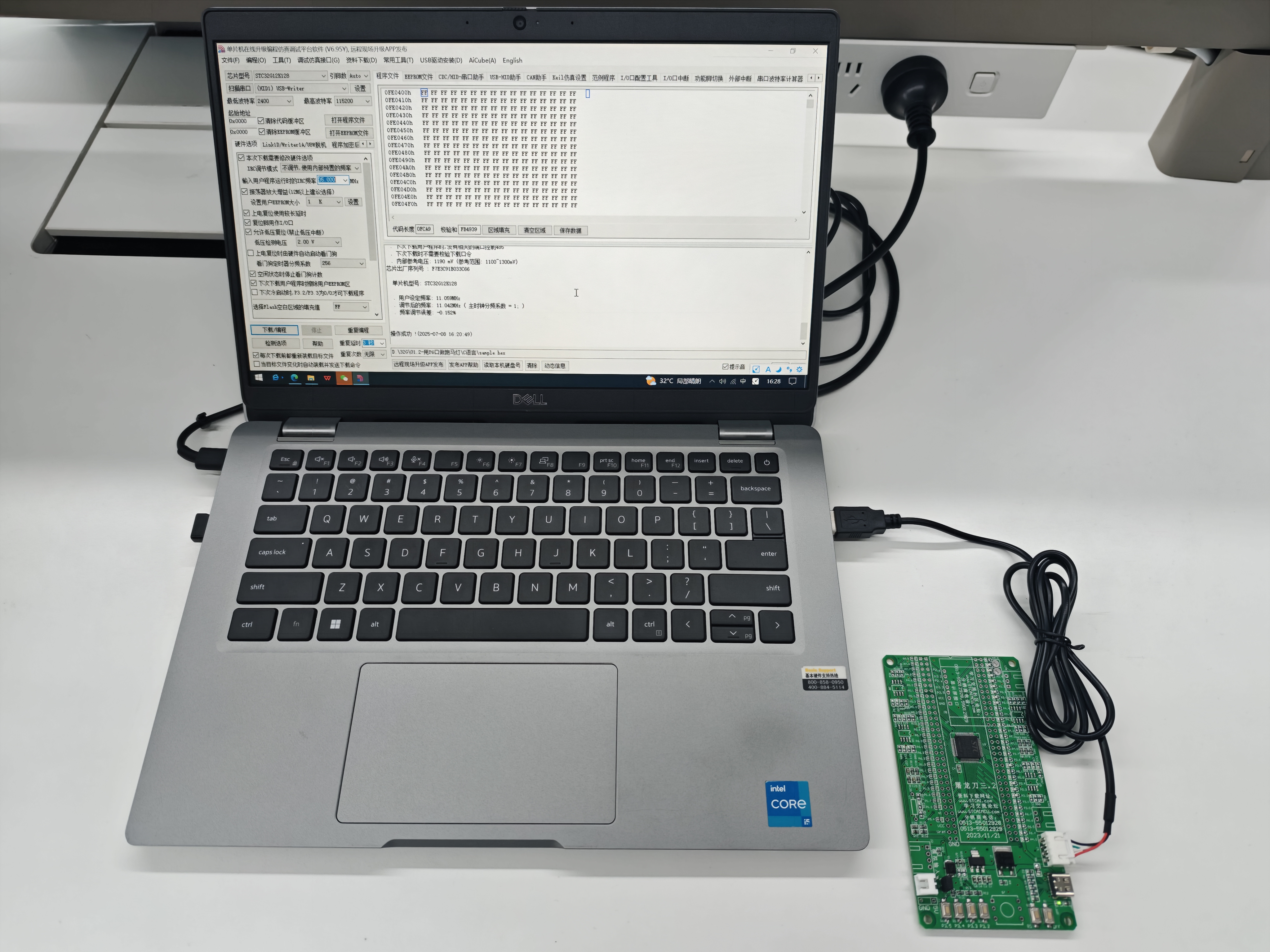

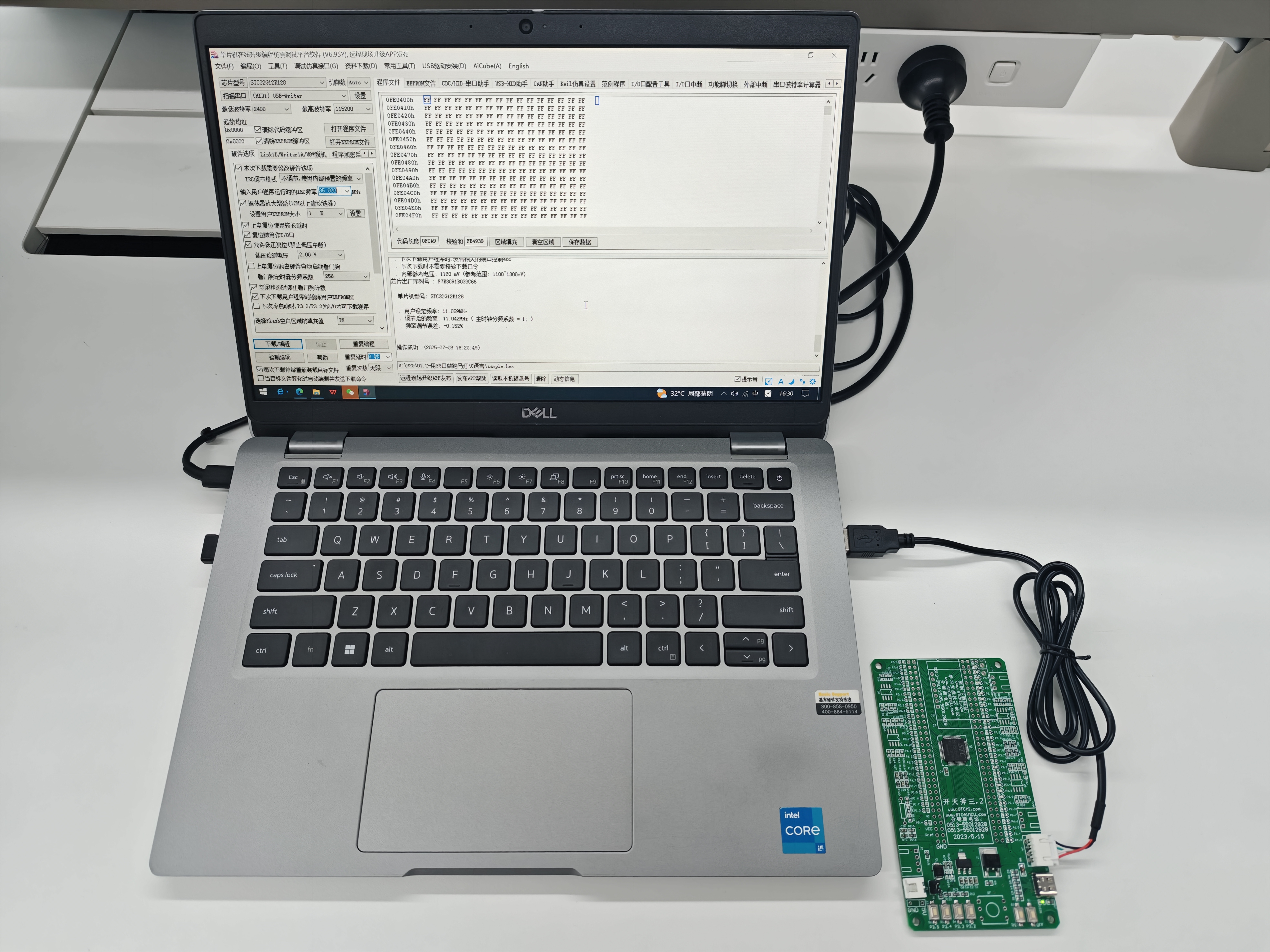

Ai8051U核心功能学习板@ 擎天柱 USB直接下载连接实拍图：使用USB-TypeA到USB-Typec线
1、按下核心板上的 P3.2/INT0 按键，就是 P3.2 接地
2、给目标芯片重新上电，不管之前是否已通电。
===电子开关是按下停电后再松开就是上电
等待电脑端 ISP 下载软件中自动识别出“(HID1) USB Writer”后，就与 P3.2状态无关了，这时可以松开 P3.2 按键(P3.2 在用户程序区可做其它任意用途)
===传统的机械自锁紧开关是按上来停电，按下去是上电
3、点击电脑端下载软件中的【下载/编程】按钮(注意：USB 下载与串口下载的操作顺序不同)


8H8K64U核心功能学习板@ 开天斧 USB直接下载连接实拍图：使用USB-TypeA到USB-Typec线


32G12K128核心功能学习板@ 屠龙刀 USB直接下载连接实拍图：使用USB-TypeA到USB-Typec线

AI-32***

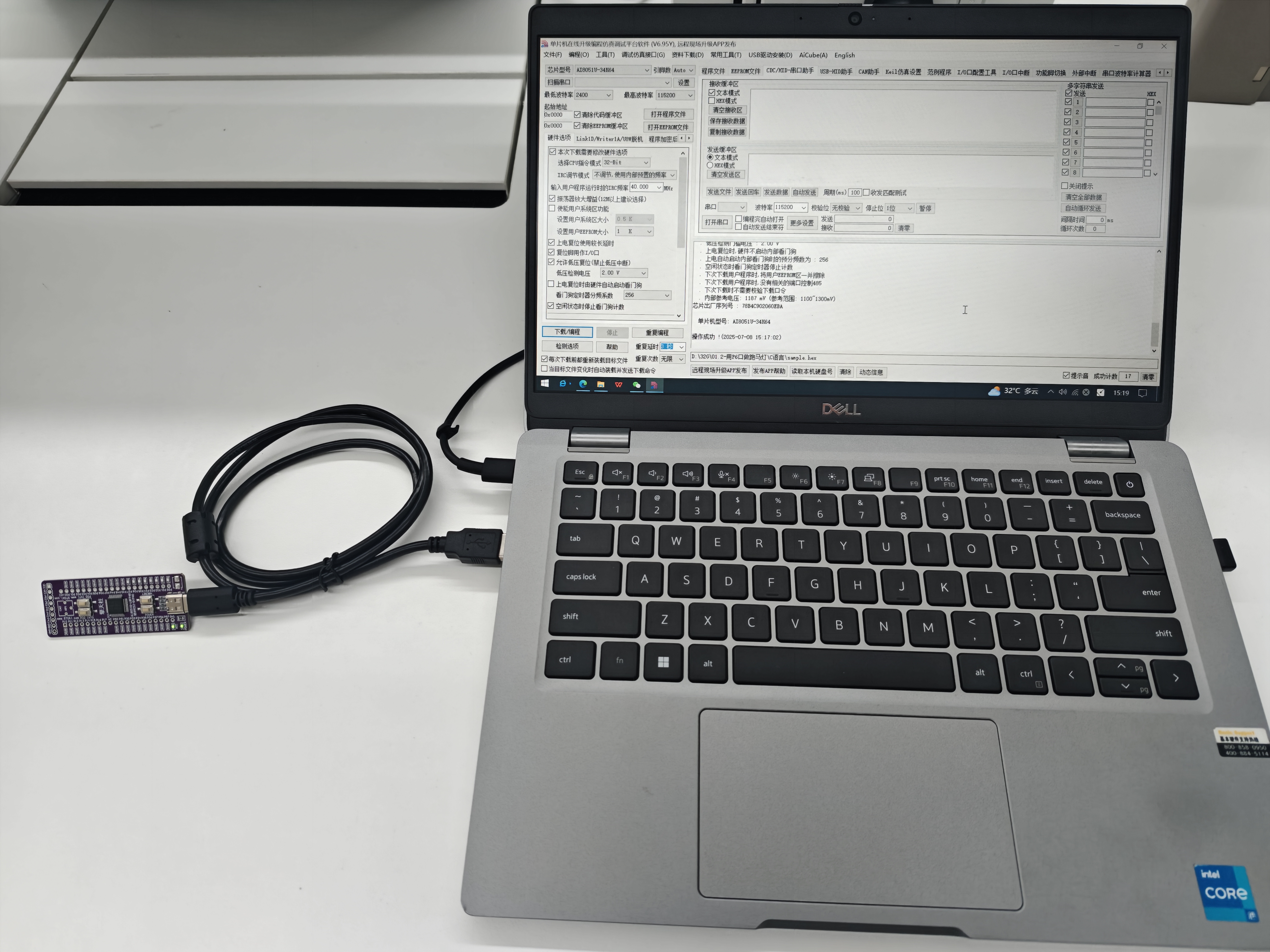

屠龙刀USB直接下载连接实拍图：使用 USB-TypeA 到流行2.54mm 间距通用插座(USB-TypeA-SIP4转接线)
1、按下核心板上的 P3.2按键，就是 P3.2 接地
2、给目标芯片重新插拔一次，不管之前是否已通电。
===电子开关是按下停电后再松开就是上电
等待电脑端 ISP 下载软件中自动识别出“(HID1) USB Writer”后，就与 P3.2状态无关了，这时可以松开 P3.2 按键(P3.2 在用户程序区可做其它任意用途)
===传统的机械自锁紧开关是按上来停电，按下去是上电
3、点击电脑端下载软件中的【下载/编程】按钮(注意：USB 下载与串口下载的操作顺序不同)


开天斧USB直接下载连接实拍图：使用 USB-TypeA 到流行2.54mm 间距通用插座(USB-TypeA-SIP4转接线)

AI-32***

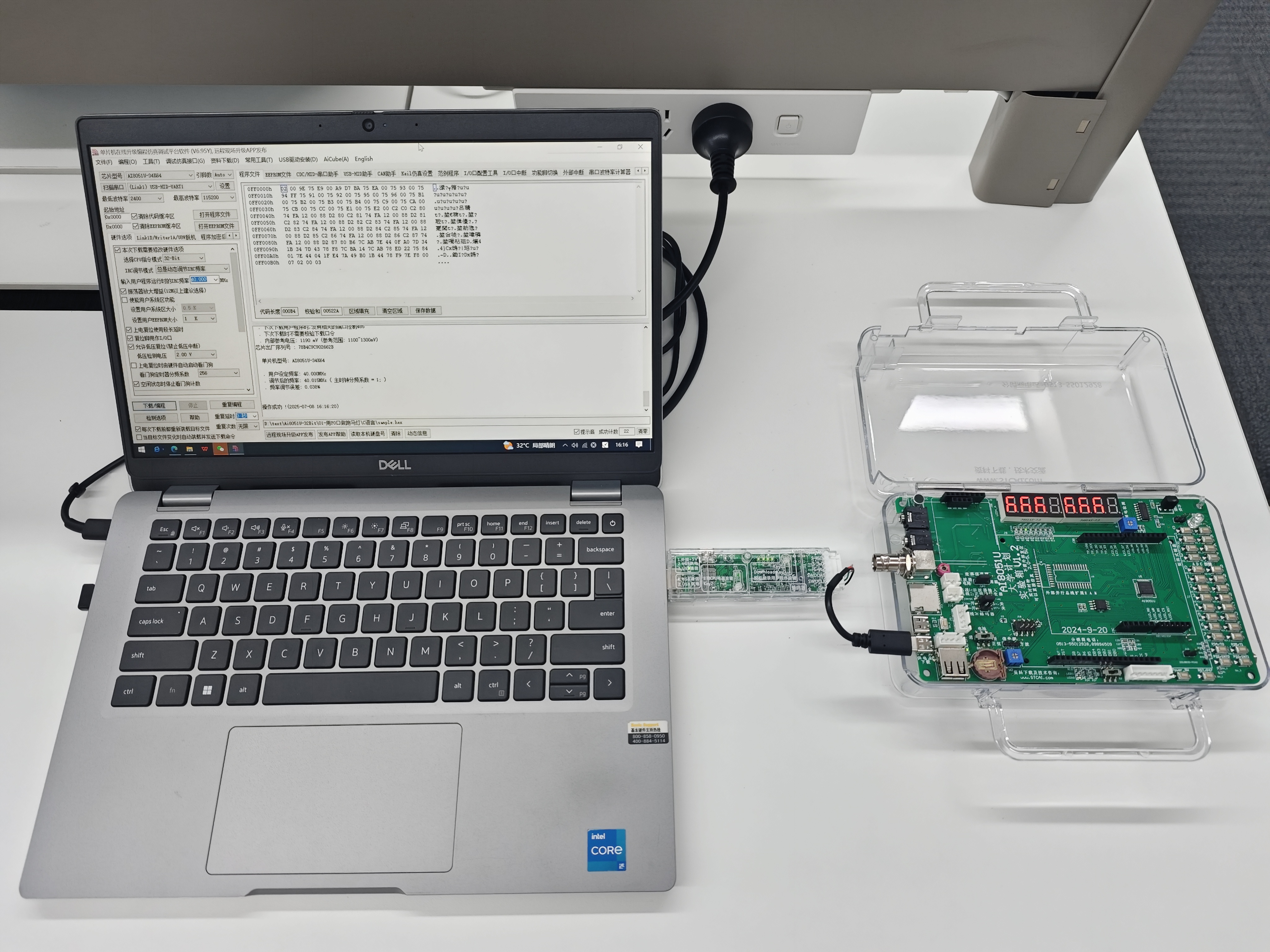

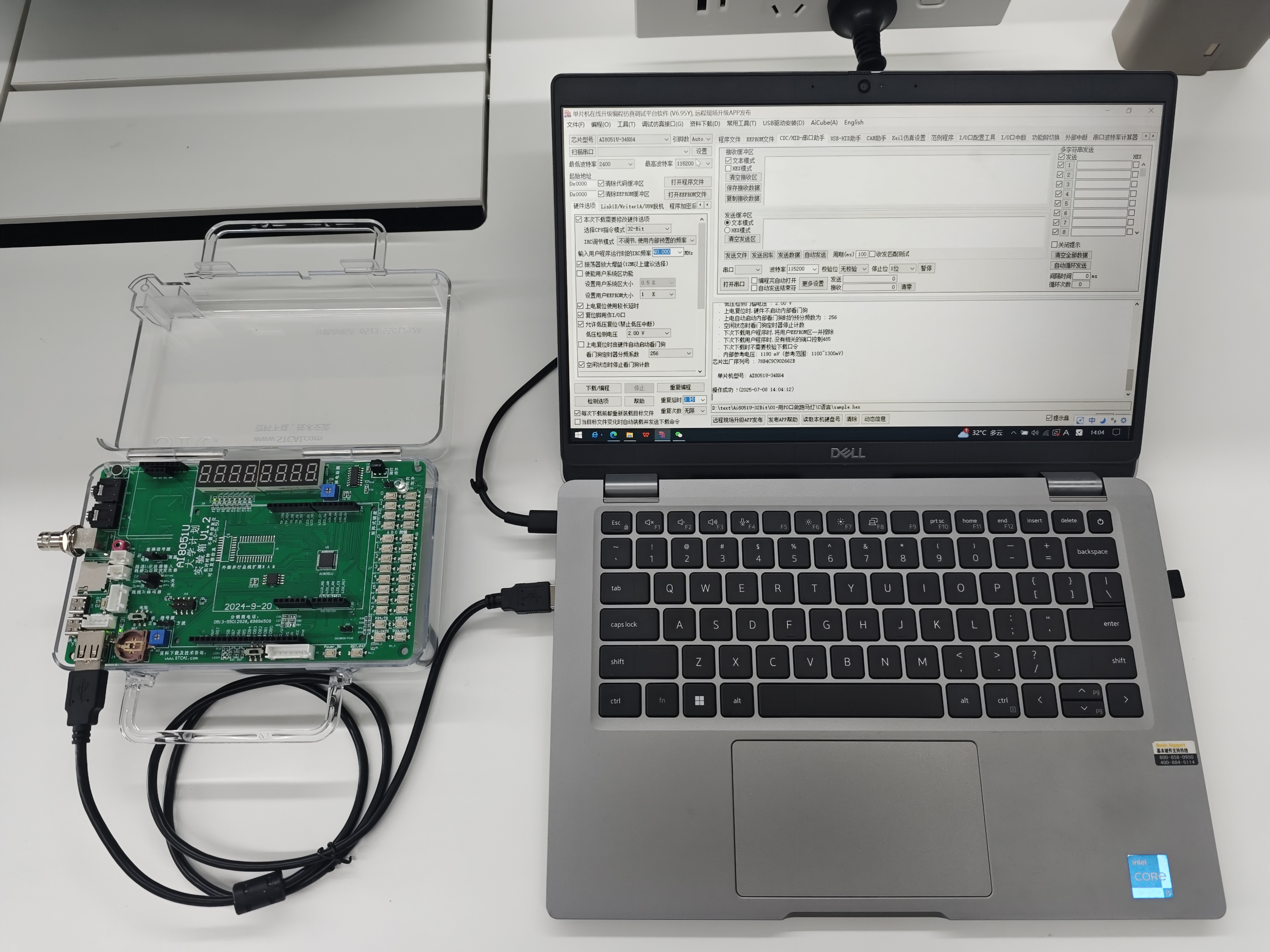

AI8051U实验箱串口下载实拍图：
使用USB-Link1D的USB转串口对目标系统进行串口下载


8H8K64U实验箱串口下载实拍图：
使用USB-Link1D的USB转串口对目标系统进行串口下载


32G12K128实验箱串口下载实拍图：
使用USB-Link1D的USB转串口对目标系统进行串口下载

AI-32***

各类核心板实拍图

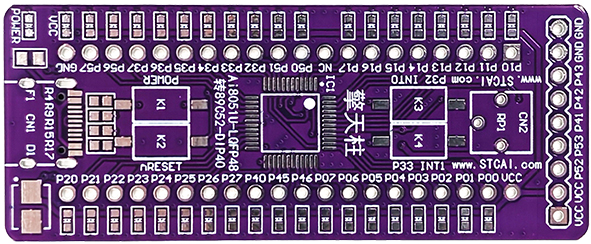

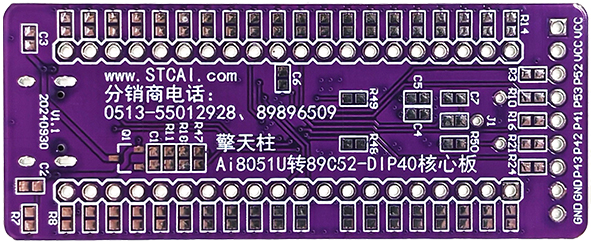

擎天柱正反面


擎天柱实拍


STC32G12K128转DIP64实验板三+2组CAN  正反面


屠龙刀-STC32G12K128转DIP64核心功能实验板三  正反面


老梁-STC32G12K128示波器  正反面


追风剑-STC32F12K54-A版转DIP48核心功能实验板  正反面


开天斧-STC8H8K64U转DIP64核心功能实验板  正反面


降龙棍-STC32G12K128核心功能学习板  正反面

AI-32***

烧录器实拍图

① USB转双串口@AI8H2K12U   正反面



②一箭双雕正反面




③一套 USB-link1D下载器 实拍


link正反面



④一套 USB-Writer1A 实拍


USB-Writer1A正反面

AI-32***

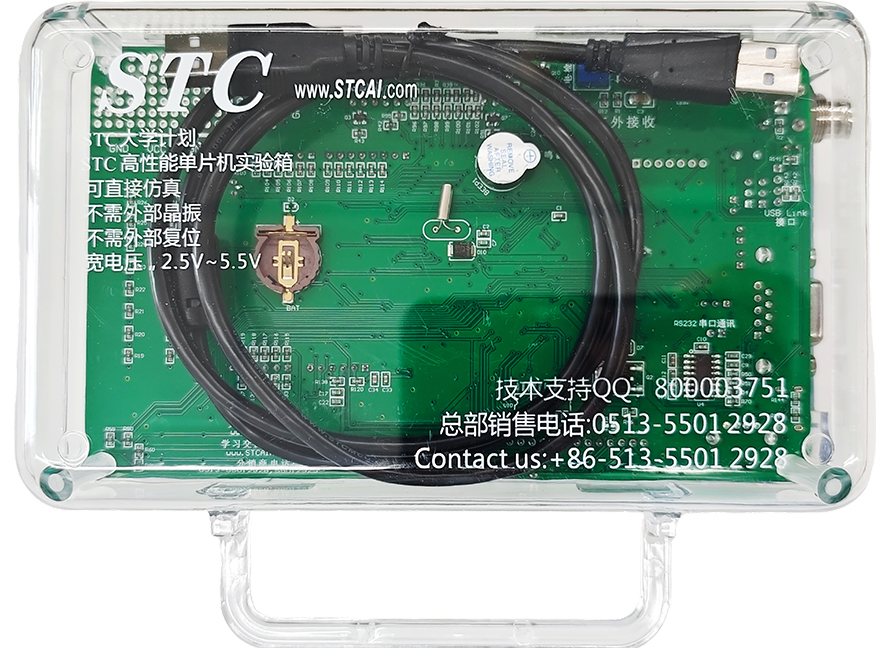

实验箱实拍

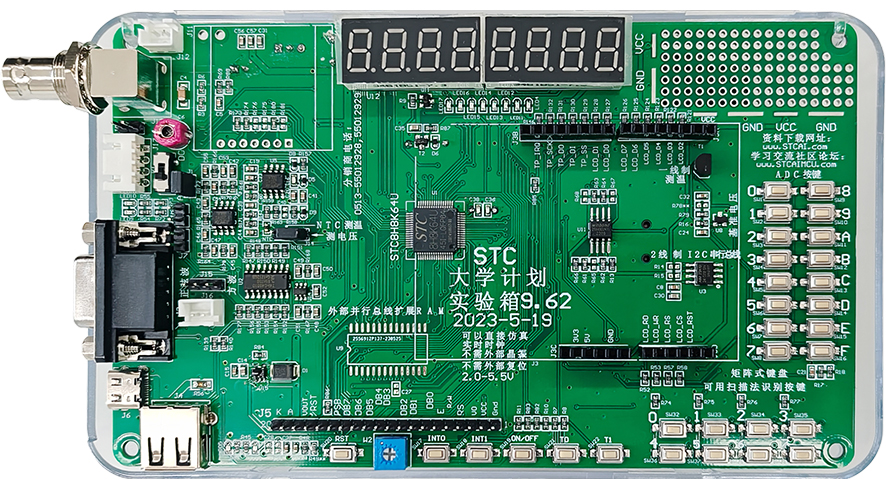

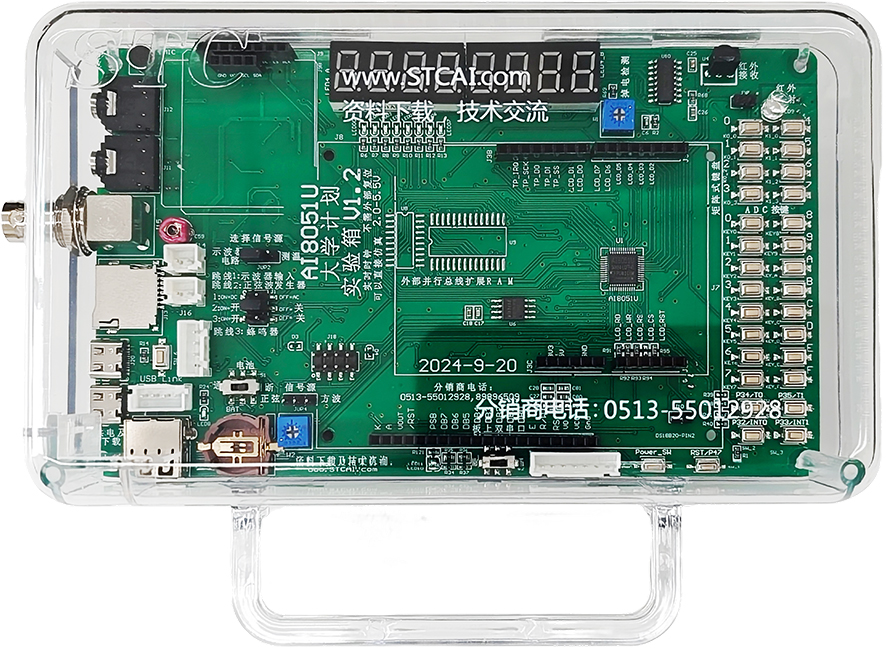

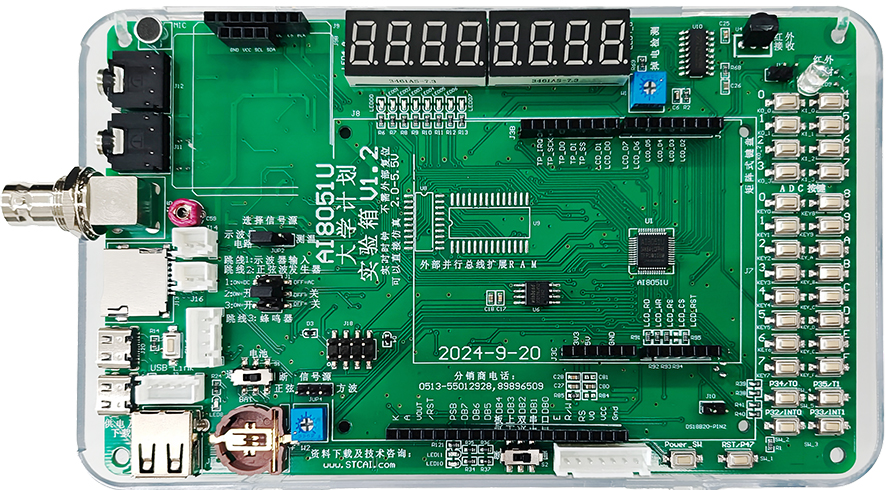

AI8051U实验箱打开后的正面

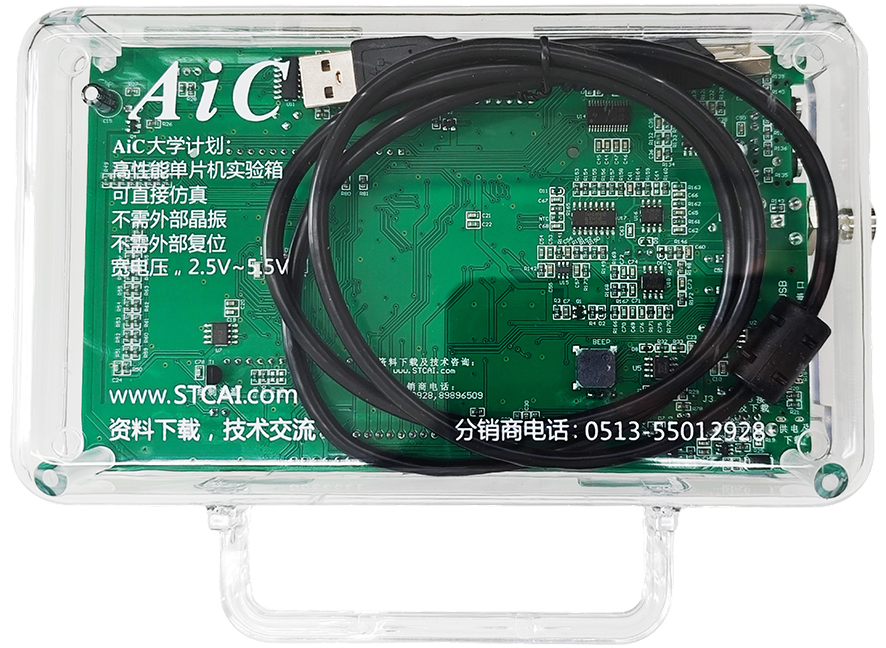

AI8051U实验箱   正反面



STC8H8K64U实验箱打开后的正面


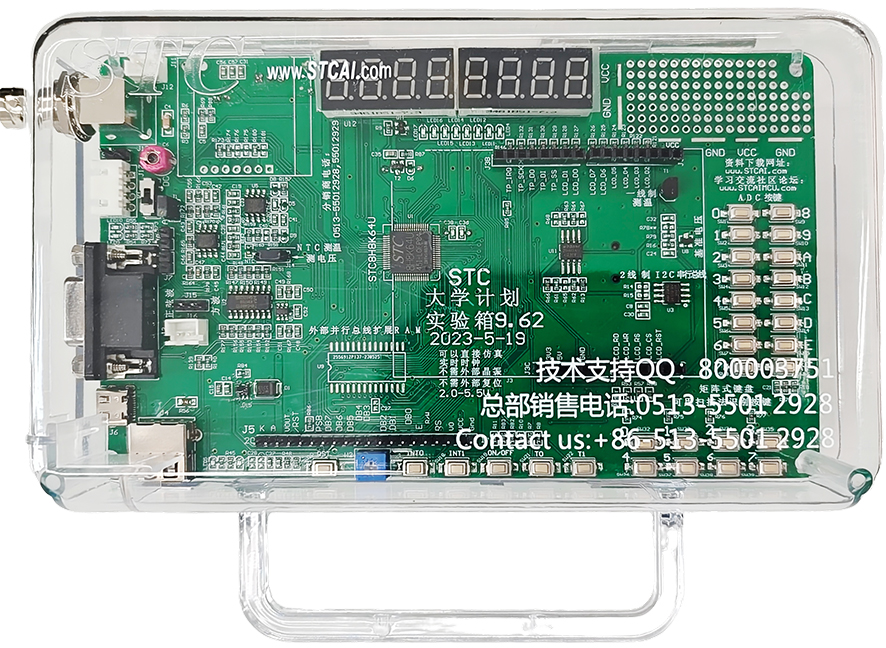

STC8H8K64U实验箱   正反面

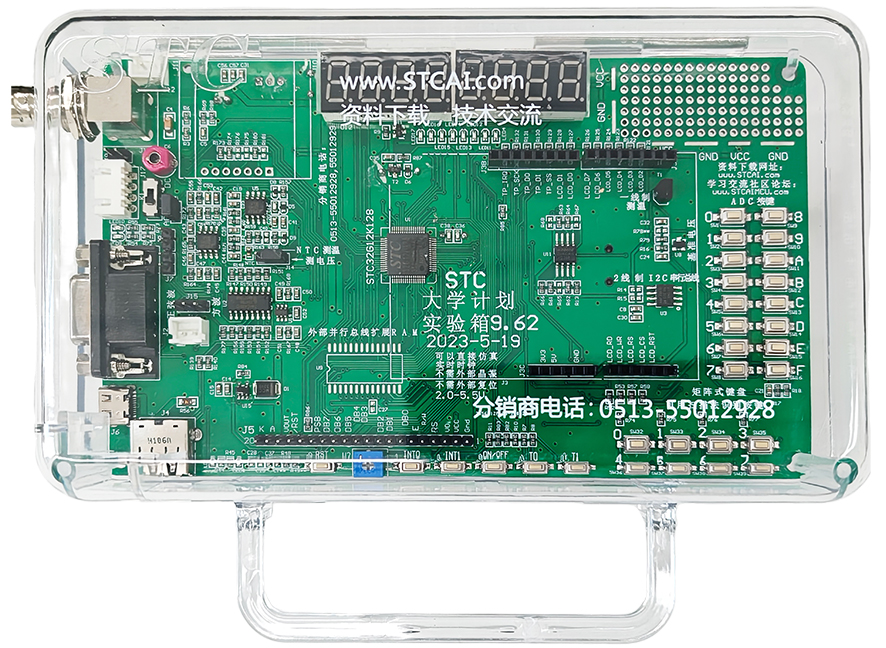

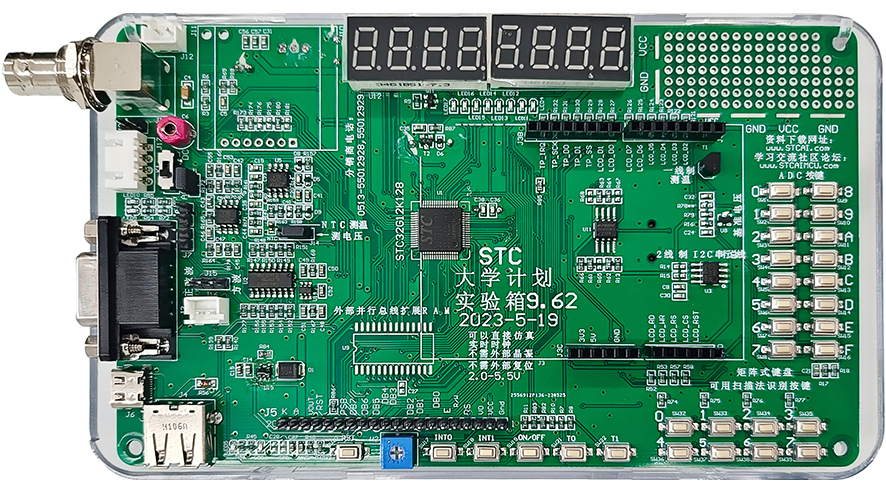

STC32G12K128实验箱打开后的正面

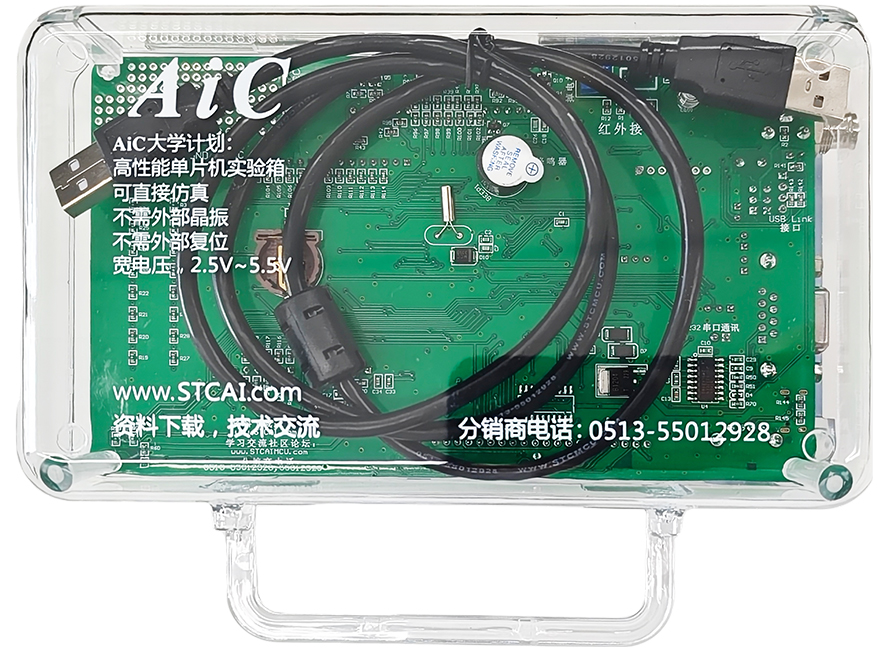

STC32G12K128实验箱   正反面

AI-32***

空板实拍图

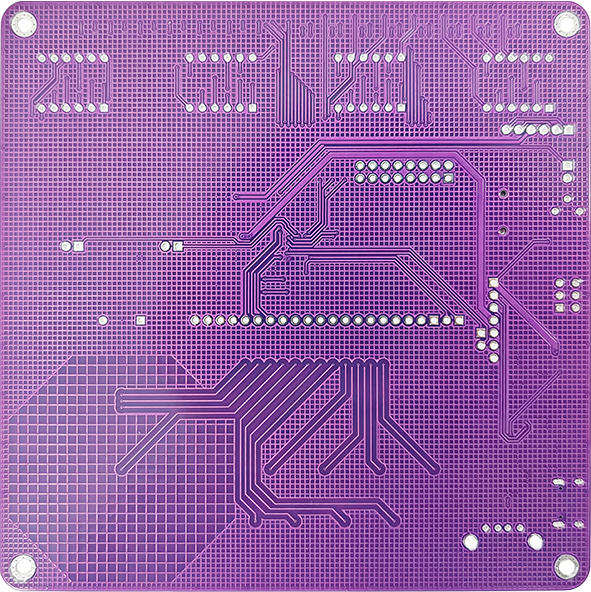

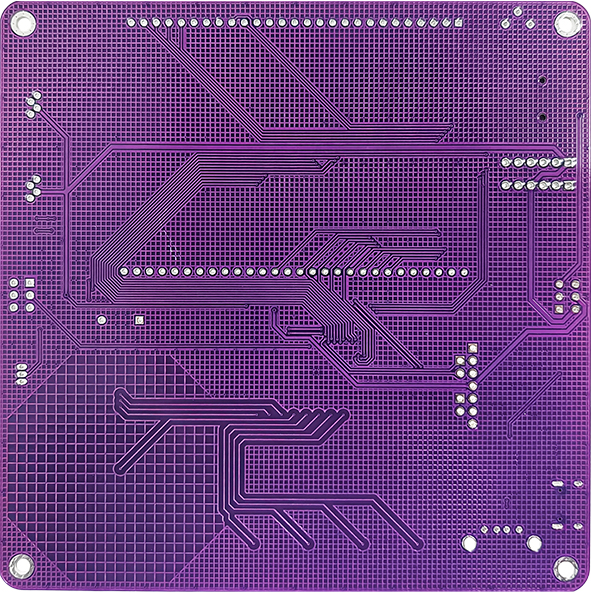

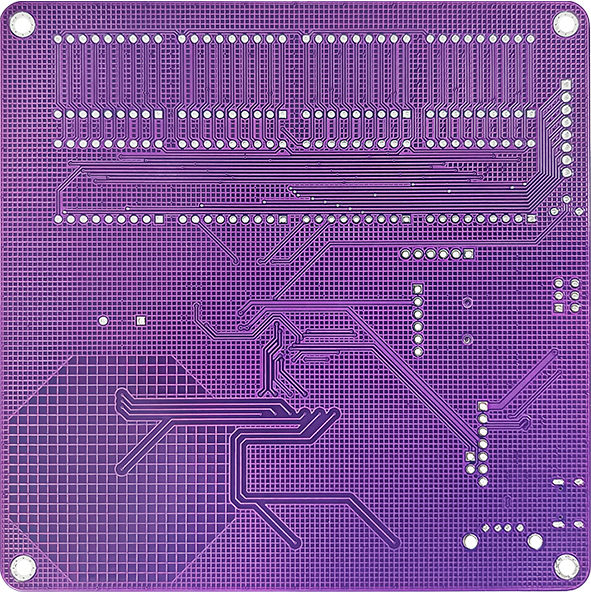

擎天柱空板   正反面

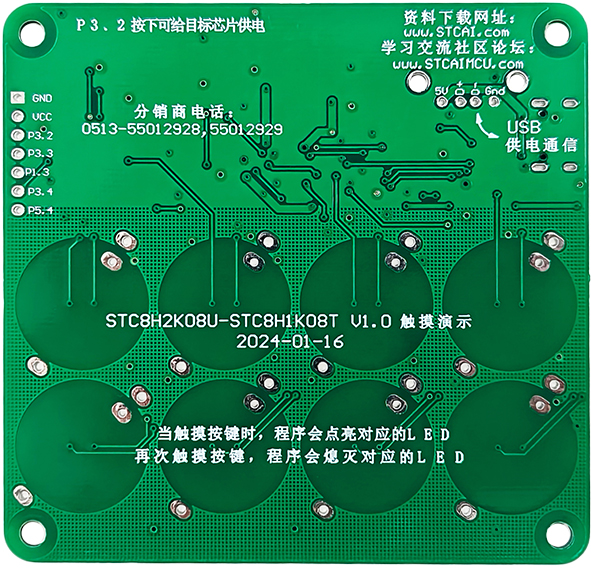

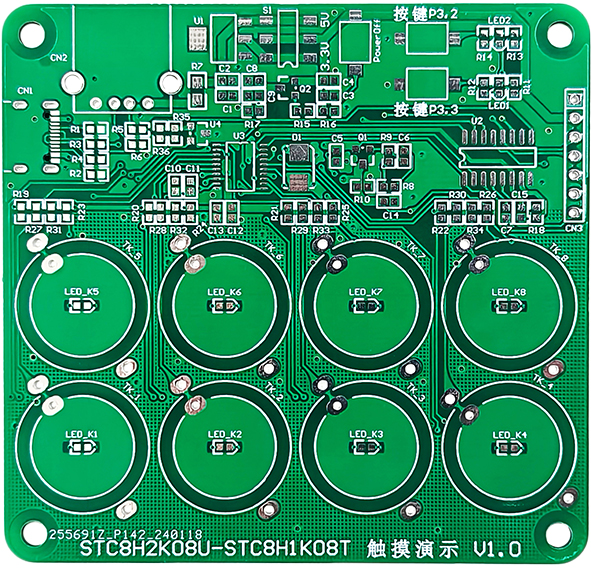

触摸按键演示板-STC8H1K08T-V1.0空板  正反面

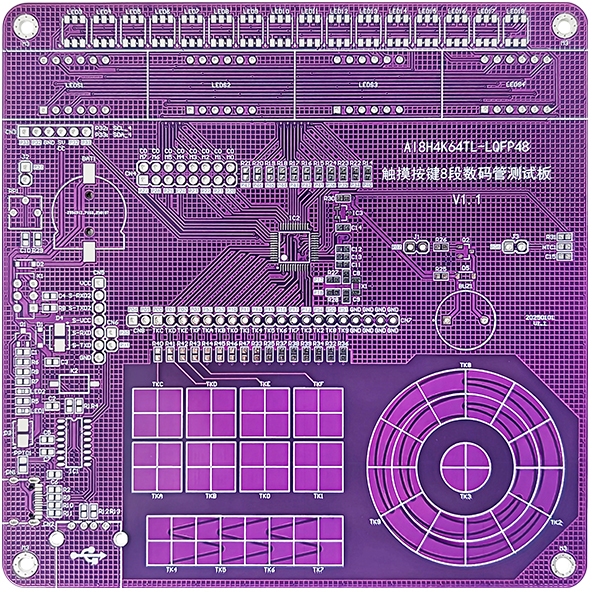

AI8H4K64TL触摸按键8段数码管测试板  正反面

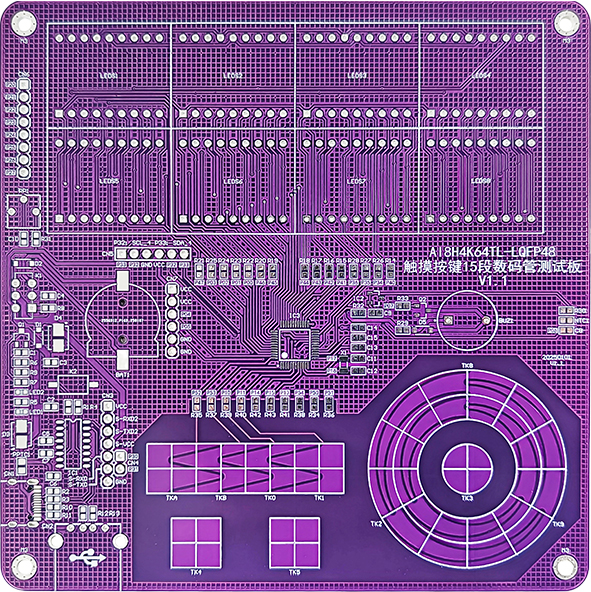

AI8H4K64TL触摸按键15段数码管测试板  正反面


AI8H4K64TLCD触摸按键段码LCD测试板  正反面
