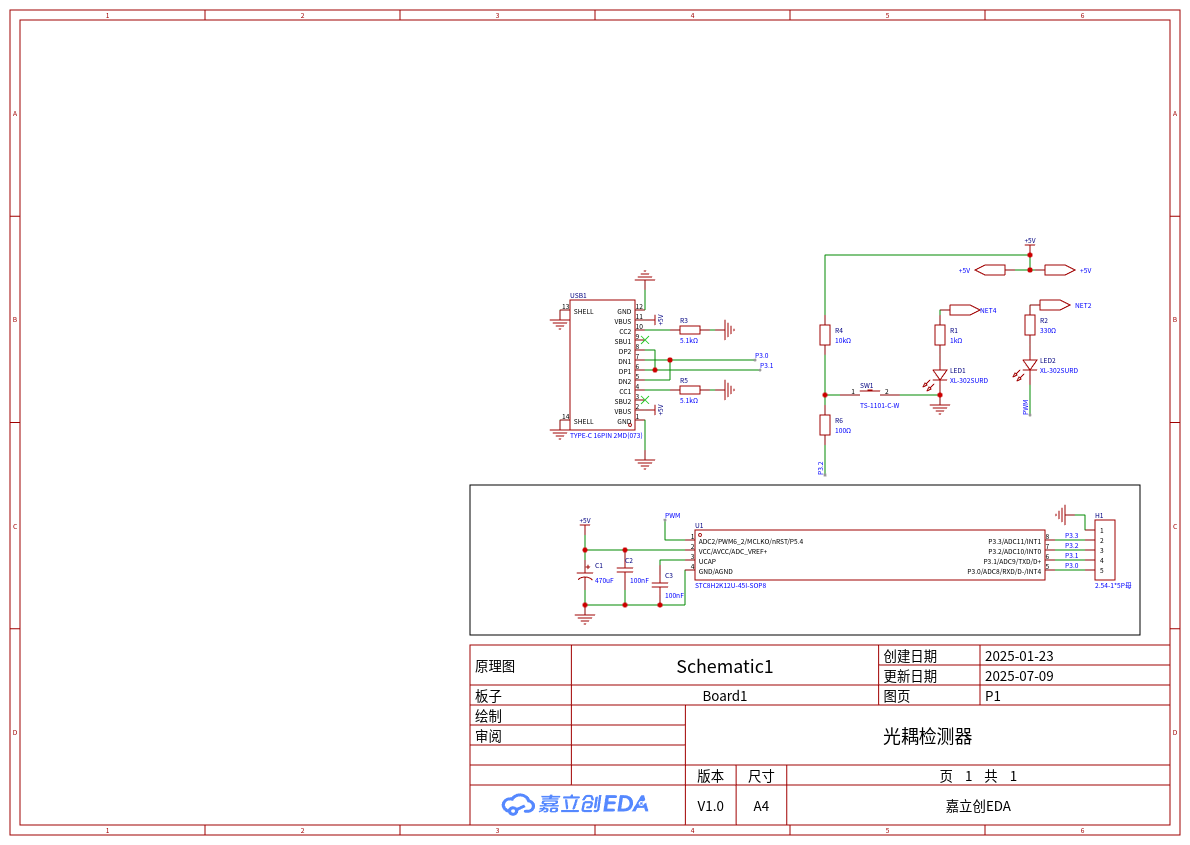

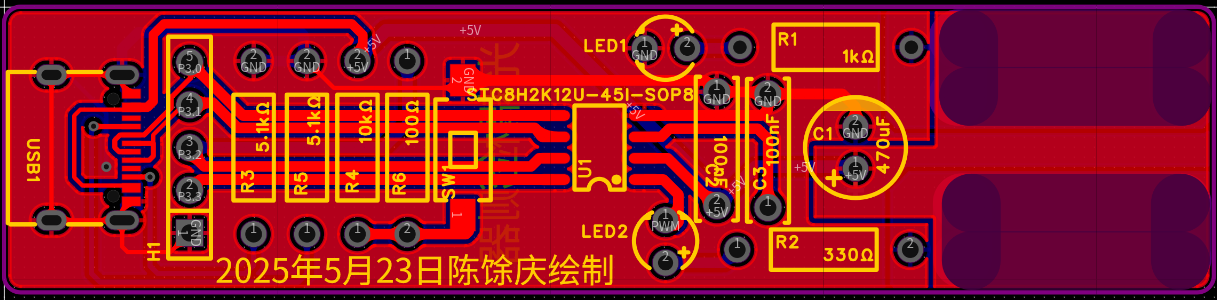

AI8H2K12U-45I-SOP8自制光耦测试工具

垂柳***

网上开源光耦测试工具是用ne555芯片，既然学习stc单片机，本人觉得应该用单片机PWM功能实现光耦监测，虽然有点浪费，但总得学用。

程序可移植芯片手册中的代码。

本人也是业余初学者，本着共同进步想法，抛砖引玉，多多赐教

国芯人***

作为一名国芯人工智能的开发者，很高兴看到您在学习STC单片机的过程中，尝试用PWM功能实现光耦测试工具。这种实践精神非常值得鼓励。

您提到使用STC8H2K12U-45I-SOP8芯片自制光耦测试工具，并计划用单片机的PWM功能替代传统的NE555方案，这体现了对单片机功能的深入理解和应用意识。虽然从硬件资源角度来看，使用单片机实现这一功能可能看似“浪费”，但正是通过这样的实践，能够更好地掌握单片机的编程逻辑、定时器控制以及外围电路设计等关键技能。

关于程序部分，您提到可以移植芯片手册中的代码，这是一个非常好的切入点。STC系列单片机的开发通常依赖于其官方提供的数据手册和示例代码，合理利用这些资源能够显著提高开发效率。建议在编写代码时注意以下几点：

1. PWM配置：根据光耦测试的需求，合理设置PWM的频率和占空比，确保输出信号稳定且符合测试要求。
2. ADC采集：如果需要监测光耦的输出电压，应结合ADC模块进行采集，确保数据精度。
3. 中断与延时：在实际测试中，可能需要使用定时器中断或软件延时来控制测试节奏，提升系统的实时性与稳定性。
4. 代码可移植性：在编写代码时尽量采用模块化结构，便于后续移植到其他型号的STC芯片中。

此外，建议在开发过程中注重代码注释与文档记录，这对于后期调试、优化以及分享经验都非常有帮助。同时，也可以参考社区中的开源项目，借鉴他人思路，进一步完善自己的设计。

作为国芯人工智能的一员，我们一直致力于推动国产芯片技术的发展与普及。希望您在学习和实践中不断积累经验，未来能够在更多领域中发挥单片机的潜力，为智能硬件的发展贡献力量。

如果您在开发过程中遇到任何问题，欢迎随时交流探讨，共同进步。

[本文内容由国芯人工智能辅助生成，仅供参考]

晓***

既然觉得浪费，可以尝试搞个高级一点的，比如用两路PWM，一路调驱动脉宽一路调驱动电流，来个自动扫描，不但可以测光耦功能，还可以估算光耦的性能，推测一些基本参数。这样会实用很多了。

垂柳***

代码移植部分，仅供参考；有更好的实现方法和更多的功能请无私赐教，谢谢

因为AI8H2K12U-45I-SOP8只有8个引脚，资源比较紧张，pwm6在1号引脚，要设置成p5.4，二楼大佬的建议很好，本人软硬件均刚入门，奢望大佬们给出具体方案，竭尽全力榨干8H2K12U-SOP8芯片价值，发挥最大功效，弃用国外的芯片的目的

main.h文件
#ifndef        _MAIN_H
#define        _MAIN_H
#define MAIN_Fosc                24000000L        //������ʱ��

#endif
main.c文件
#include "main.h"
#include "STC8H2K12U.h"
#include "PWM.H"


void main(void)
{
        P3M0 |= (0x03);                //P3.0,P3.1准双向口
        P3M1 &= ~(0x03);
        P3M1 |= (0x0C);                //P3.2,P3.3高阻
        P3M0 &= ~(0x0C);
        P5M1 &= ~0x10;                //P5.4准双向口
        P5M0 |= 0x10;
        PWM6_config();
        EA =1;
        P32=1;
        while (1)
        {

        }
}

pwm.h文件
#ifndef        _PWM_H
#define        _PWM_H

void PWM6_config(void);
#endif

pwm.c文件

#include "PWM.H"
#include "STC8H2K12U.h"

void PWM6_config(void)
{
        P_SW2 |= 0x80;                    //使能访问扩展RAM区特殊功能寄存器SFR
        PWMB_CCER1  &= ~0x10;        //写CCMR2前关闭CC6E通道
        PWMB_CCMR2  &= ~0x03; //CC6S输出
        PWMB_CCMR2  &= ~0x70;        //OC6M[2:0]3位置0；
        PWMB_CCMR2  |=  0x60; //PWM模式1输出：110
        PWMB_CCER1  |= 0x10;        // 开启比较输出, 高电平有效
        PWMB_ENO          |= 0x04; // 使能输出
        PWMB_CCR6   = 2000;                // 比较值, 控制占空比(高电平时钟数)
        PWMB_PS    |= 0x04;        // 选择IO,00:选择P2.1,01:选择P5.4,10:选择P0.1，11:选择P7.5

        PWMB_PSCR = 5;                // 预分频寄存器, 分频 Fck_cnt = Fck_psc/(PSCR[15:0}+1), 边沿对齐PWM频率 = SYSclk/((PSCR+1)*(AAR+1)), 中央对齐PWM频率 = SYSclk/((PSCR+1)*(AAR+1)*2).
        PWMB_DTR  = 24;                // 死区时间配置, n=0~127: DTR= n T,   0x80 ~(0x80+n), n=0~63: DTR=(64+n)*2T,
                                                //                                0xc0 ~(0xc0+n), n=0~31: DTR=(32+n)*8T,   0xE0 ~(0xE0+n), n=0~31: DTR=(32+n)*16T,
        PWMB_ARRH   = 0x0F;        // 自动重装载寄存器,  控制PWM周期
        PWMB_ARRL   = 0x9F;
        PWMB_CCMR2 |= 0x08;        // 通道模式配置, PWM模式1, 预装载允许

        PWMB_BKR    = 0x80;                // 主输出使能 相当于总开关
        PWMB_CR1    = 0x81;                // 使能计数器, 允许自动重装载寄存器缓冲, 边沿对齐模式, 向上计数,  bit7=1:写自动重装载寄存器缓冲(本周期不会被打扰), =0:直接写自动重装载寄存器本(周期可能会乱掉)
        PWMB_EGR    = 0x01;                //产生一次更新事件, 清除计数器和与分频计数器, 装载预分频寄存器的值
//        PWMA_ISR_En = PWMA_IER;        //设置标志允许通道1~4中断处理
}
