STC8A8K64D4输出2路互补带死区SPWM
02-2路互补输出SPWM-C语言
/************* 功能说明 **************
请先别修改程序, 直接下载HEX文件测试

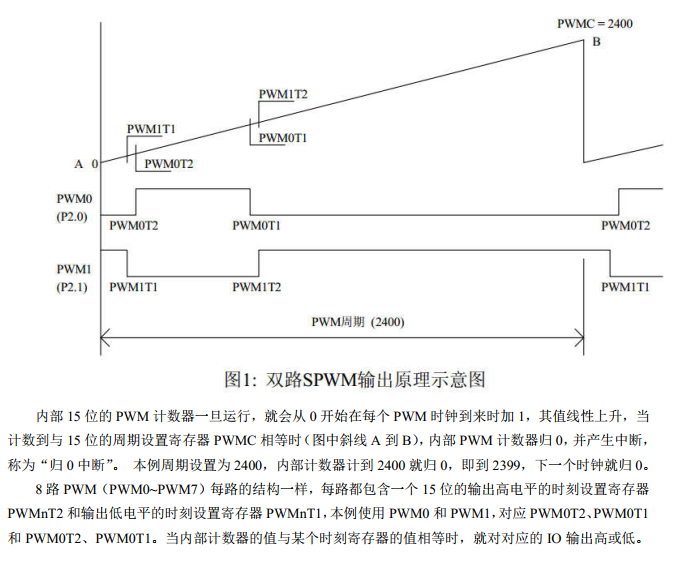

本程序从P2.0(PWM0)输出正相PWM, 从P2.1(PWM1)输出反相(互补)PWM带死区.
演示使用2路PWM产生互补或同相的SPWM.

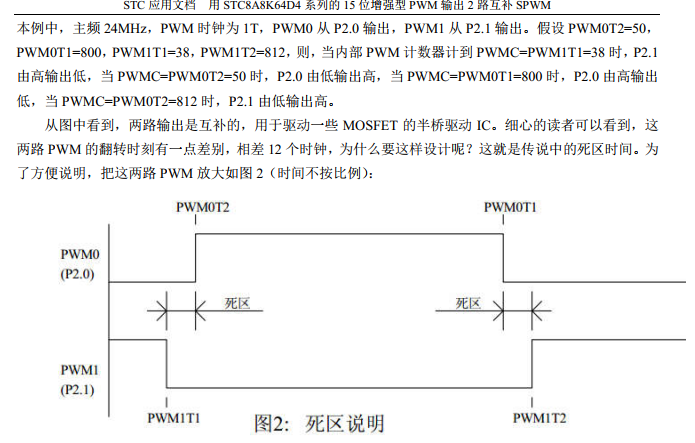

主时钟选择24MHZ, PWM时钟选择1T, PWM周期2400, PWM频率10KHz, 死区12个时钟(0.5us).正弦波表用200点.

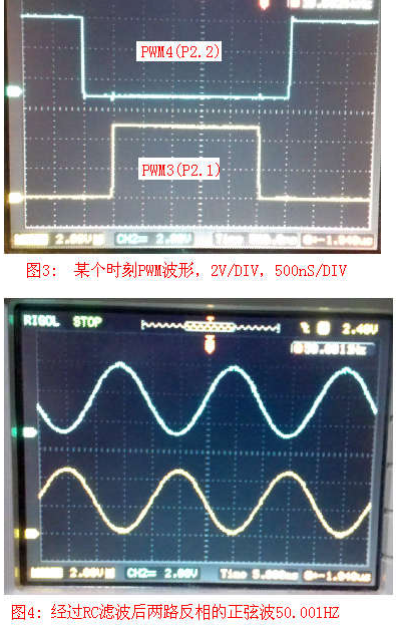

输出正弦波频率 = 24000000 / 2400 / 200 = 50 HZ.
本程序仅仅是一个SPWM的演示程序, 用户可以通过上面的计算方法修改PWM周期和正弦波的点数和幅度.
本程序输出频率固定, 如果需要变频, 请用户自己设计变频方案.
STC8A8K64D4-增强型15位PWM相关程序.zip
(267.38 KB, 下载次数: 128)

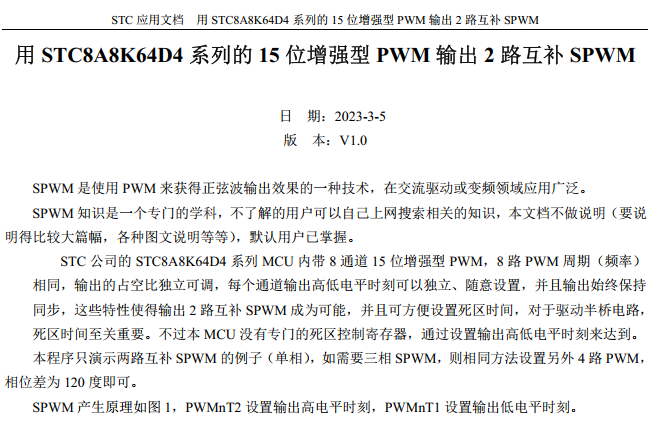

用STC8A8K64D4系列的15位增强型输出2路互补SPWM.pdf
(200.89 KB, 下载次数: 130)
|
|
