关于32G12K128的低功耗设计

Greek***

我用AiCube生成的工程，内部IRC为24MHz，Timer0设了100ms的中断，根据9.2.2加上了IRCDB=0x10，顺便请教一下，在IRC=24MHz时，这个IRCDB需不需要配置？
然后我仿照9.5.6例程写了一个PD=1，烧程序测试发现掉电模式确实进了，但是timer0中断在MCU进入掉电模式后就直接被关闭了，不起作用。

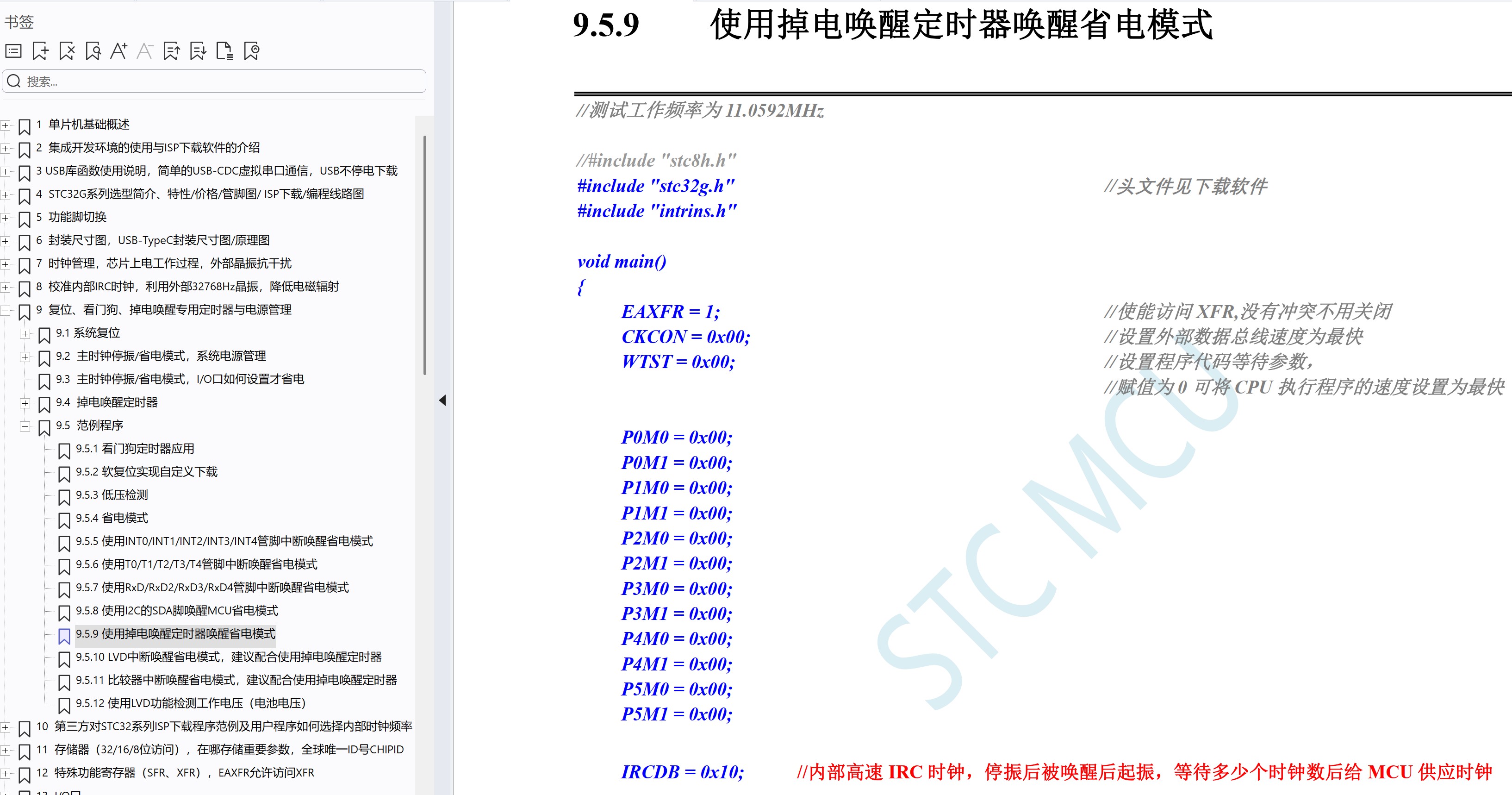

于是我又仿照9.5.9例程配置了掉电唤醒定时器，时间也是100ms，观察电流确实每100ms有一次明显的波动，然而timer0中断在唤醒的时候依然没有开起来，我用IDL=1，定时器应该没被关掉所以就工作正常，但是5mA电流太大了，不符合项目的低功耗需求。

我这个项目的需求是定时主动唤醒MCU去检测相应外部负载，功耗只要在uA级都可以接收，之前用的另一款芯片唤醒定时器带有中断，STC32G这款芯片我翻了下手册好像没有找到唤醒定时器相关的中断，想请教一下各位老师有没有什么好的办法？

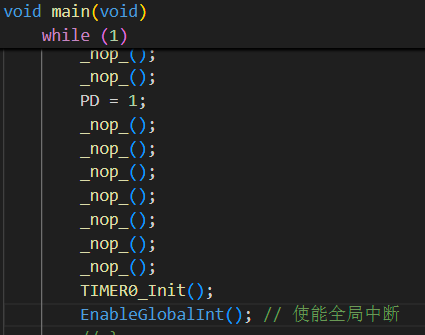

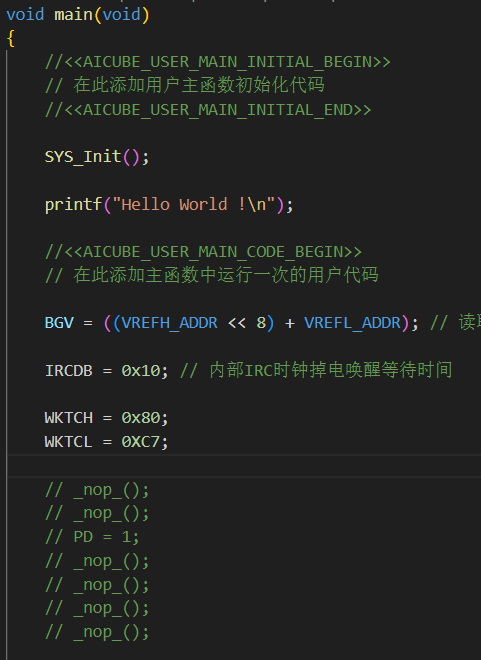

while循环里面有PD=1所以初始化里面注释掉了

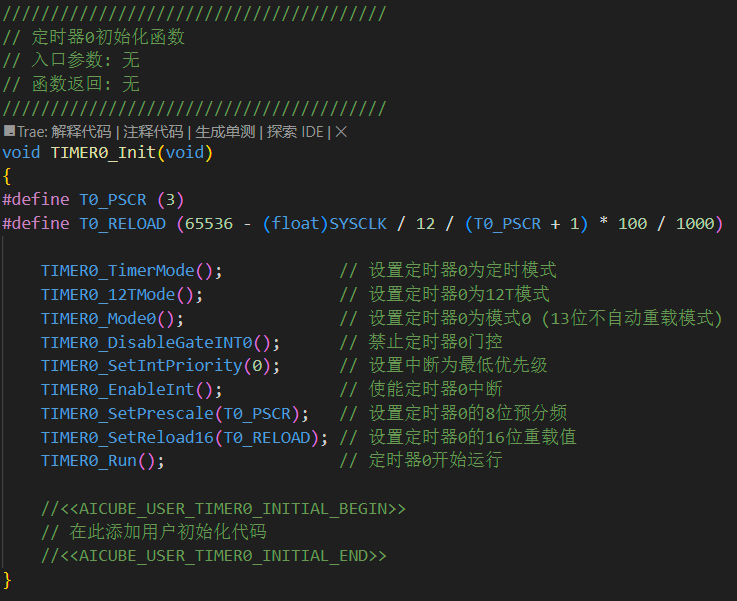

AiCube自动生成的定时器0初始化函数

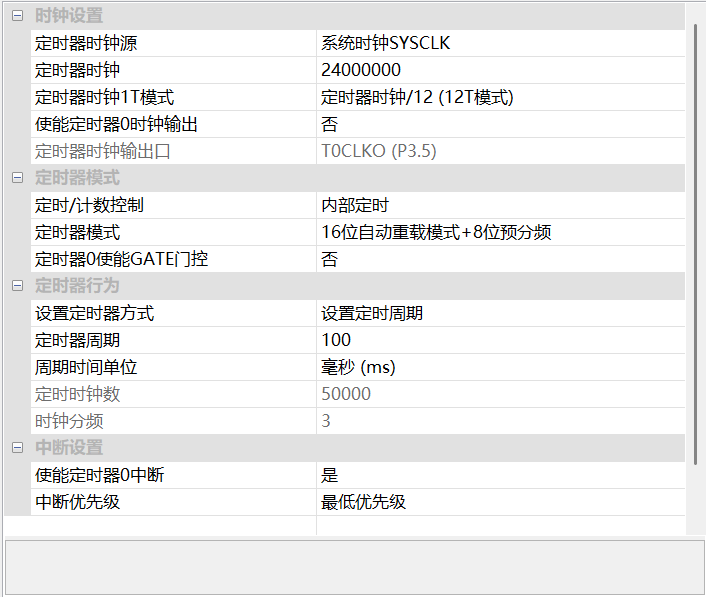

AiCube的定时器0配置，基本上都是默认

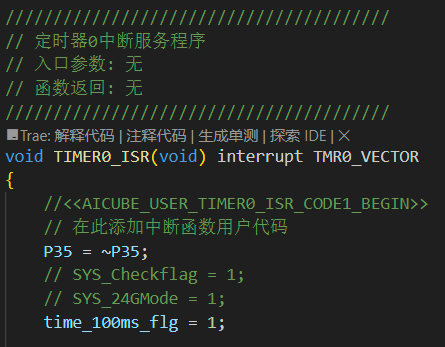

定时器0中断里的代码

Greek***

国芯人*** 发表于 2025-7-7 14:48
关于您在使用STC32G12K128芯片时遇到的低功耗设计问题，以下为专业分析与建议：

首先，针对“IRCDB=0x10” ...

根据AI的回复，在主循环里重新开启定时器0，烧程序发现还是没有起作用

Debu***

初始化：
void main(void)
{
EAXFR=1
IAP_TPS=**
IRCDB=16
……
设置IRCDB放在这里，中途不要有其他操作
PD状态定时器中断仍然有效，但PD状态定时器无时钟，停止计数，所以无法唤醒
掉电唤醒用掉电唤醒专用定时器，使用内部32K时钟，低功耗

Greek***

Debu*** 发表于 2025-7-7 15:03
初始化：
void main(void)
{

1、IRCDB我确实放在了while前面初始化流程里。
2、那么意思就是手册里的9.5.6例程依然依赖于外部的中断输入？无法做到内部唤醒？
3、是的，确实进入低功耗，也从电流波形上观察到了唤醒，根据第二点，PD状态定时器不计数，因此我需要将定时器0中断里的代码移到一个可以在PD模式工作的中断中，那么掉电唤醒专用定时器有中断吗？

神***

内部专用掉电唤醒定时器是无中断产生的；
可以用 1.5uA的 RTC 来唤醒，这个可以产生中断

Greek***

神*** 发表于 2025-7-7 15:32
内部专用掉电唤醒定时器是无中断产生的；
可以用 1.5uA的 RTC 来唤醒，这个可以产生中断

关于内部RTC，我有个疑问，手册上说PD模式会关闭外设，那我在PD模式的时候，RTC是不是不会计时？

神***

Greek*** 发表于 2025-7-7 15:51
关于内部RTC，我有个疑问，手册上说PD模式会关闭外设，那我在PD模式的时候，RTC是不是不会计时？ ...

你编的吧，省电模式：主时钟停振

Greek***

神*** 发表于 2025-7-7 16:27
你编的吧，省电模式：主时钟停振

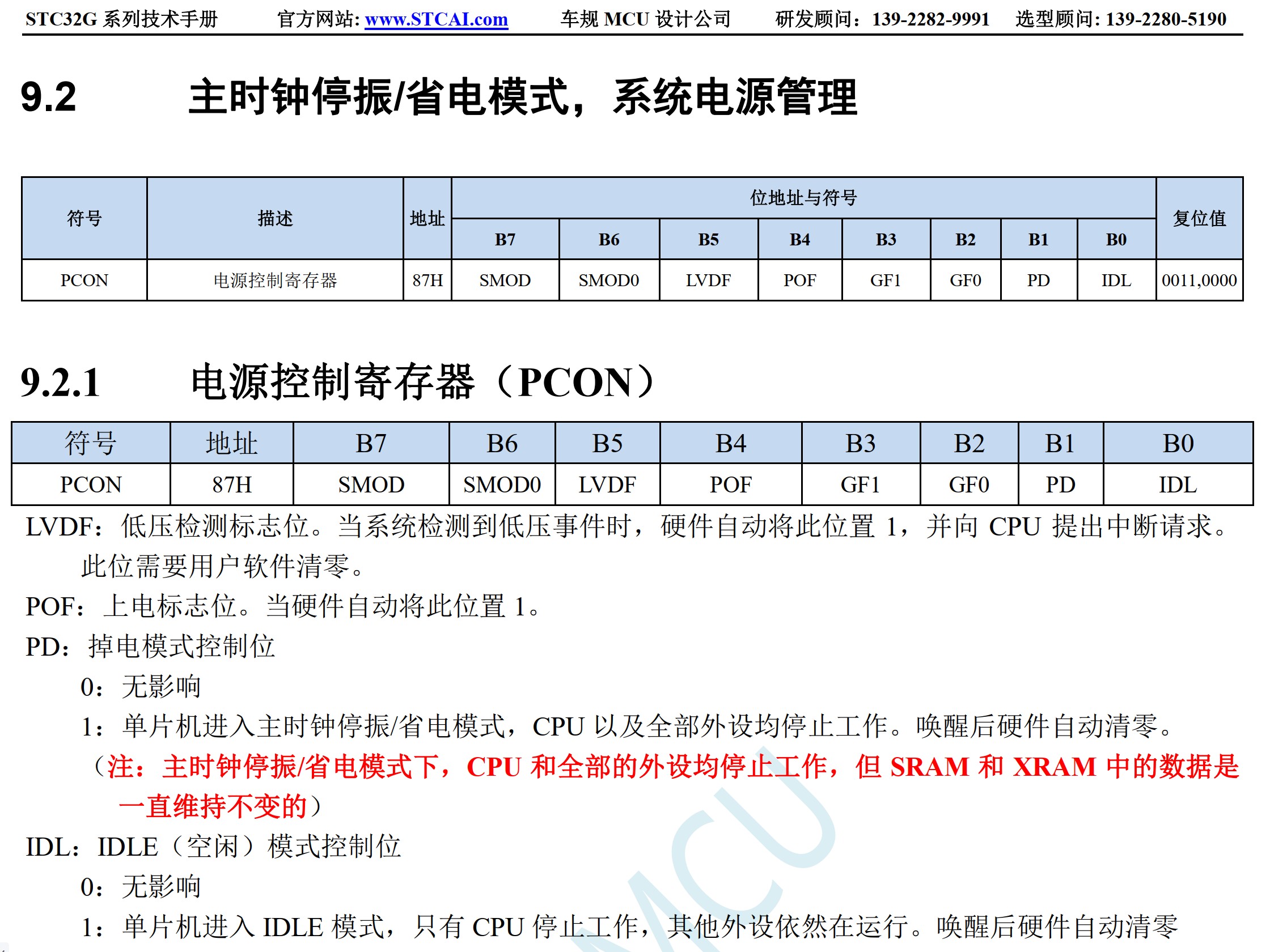

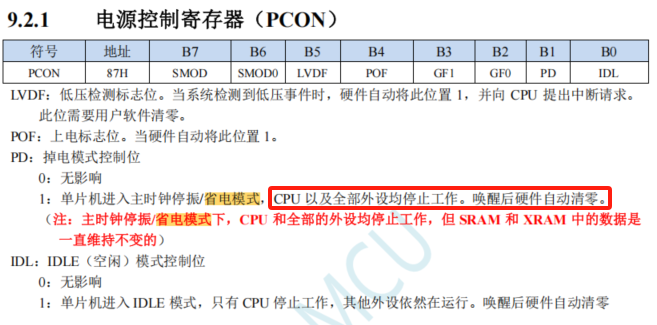

？？？我没事编这种东西干嘛，手册9.2.1上都直接写了

神***

Greek*** 发表于 2025-7-7 16:44
？？？我没事编这种东西干嘛，手册9.2.1上都直接写了

省电模式/主时钟停振模式，俗称掉电模式：
仅主时钟停止振荡，依赖主时钟工作的 CPU/及大部分外设功能模块，
无时钟无法继续工作，耗电的这部分功能模块工作被暂停后，MCU几乎没有功耗。
不依赖主时钟工作的低功耗外设可继续工作，如：
RTC 如选择的是外部32768RTC晶振，RTC 会继续正常工作，
RTC 工作，仅需要 1.5uA的电流。
段码LCD，如需要继续工作，功耗也极低，不含屏的功耗，也仅需 1.5uA。

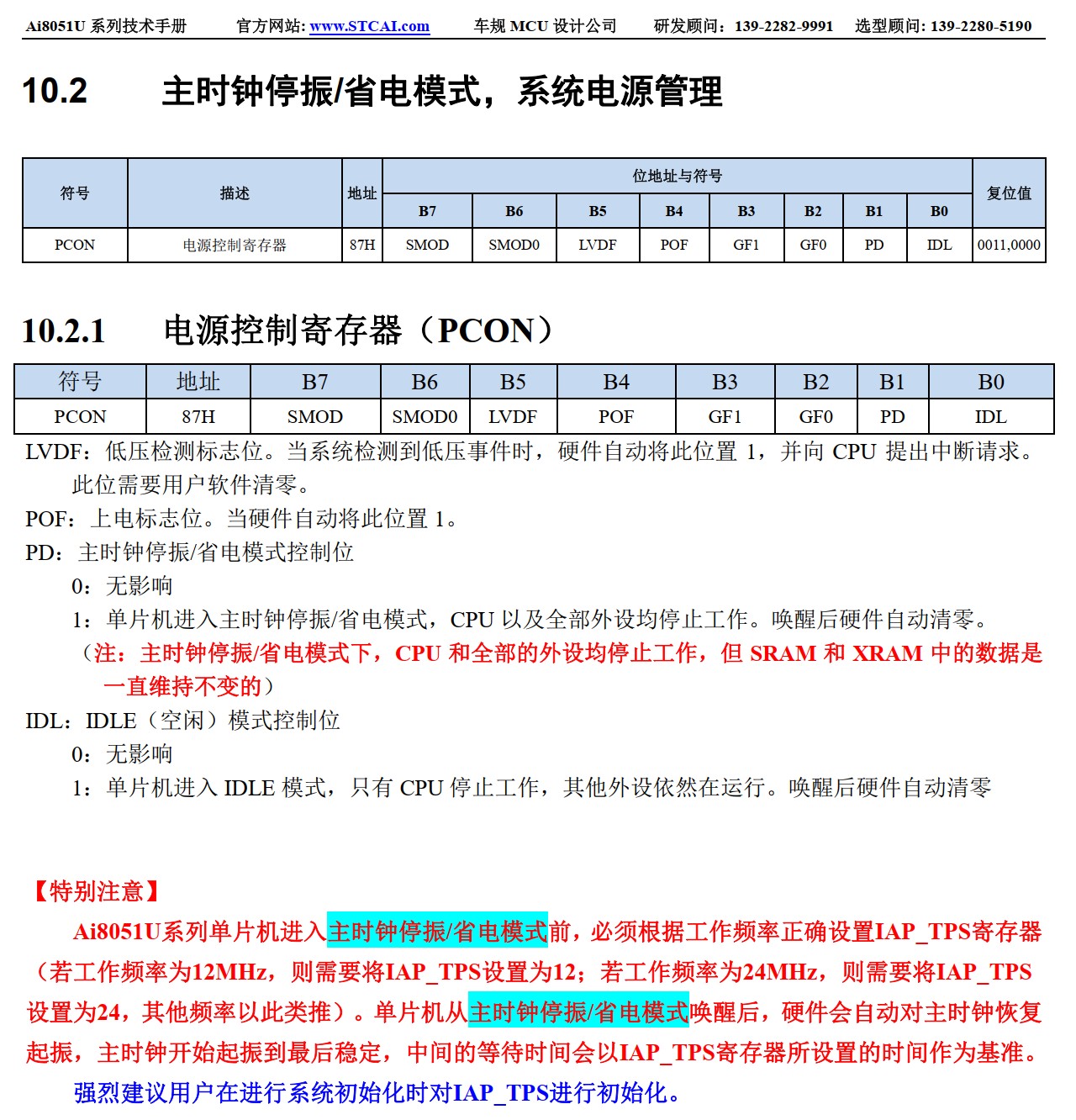

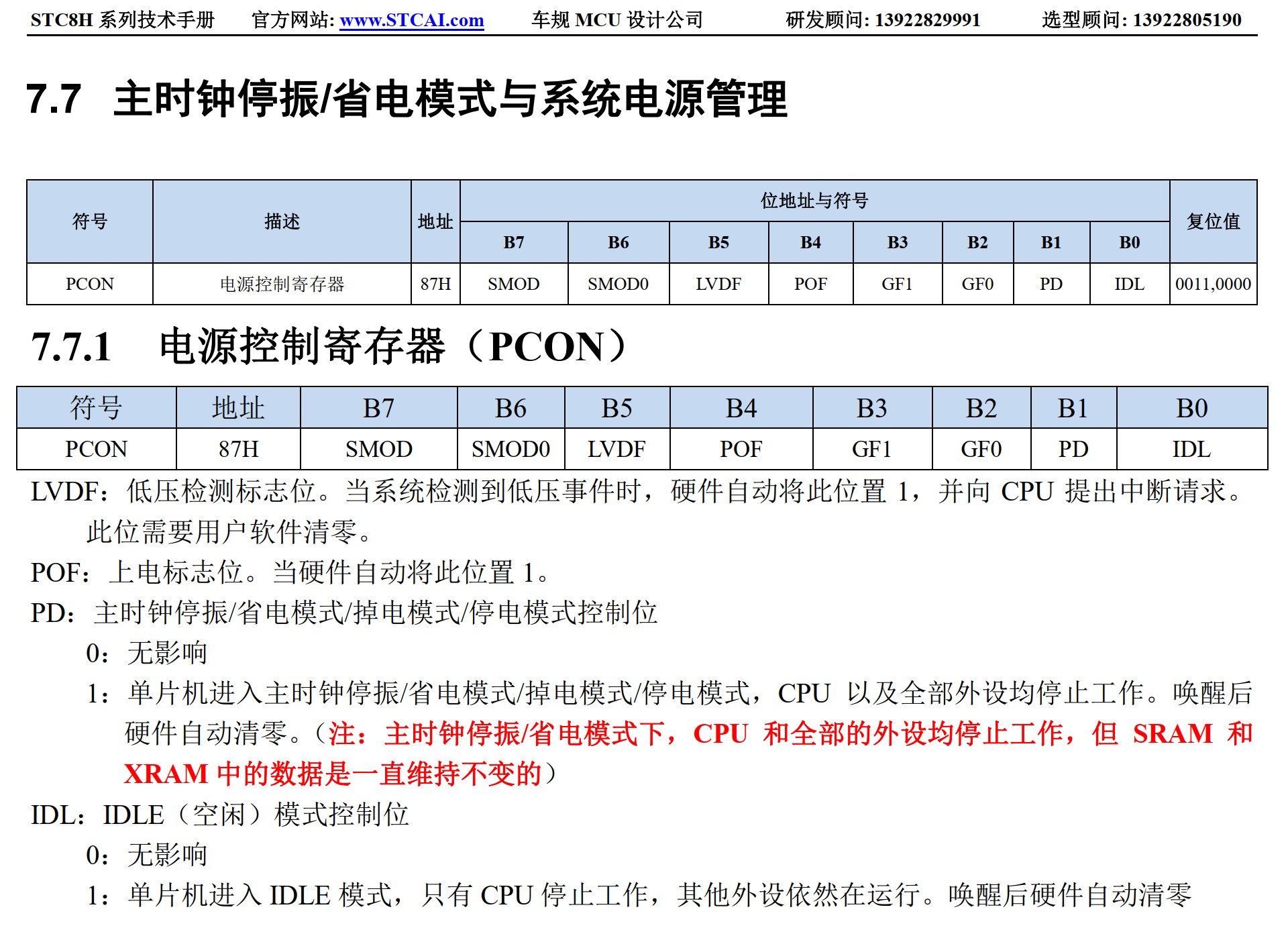

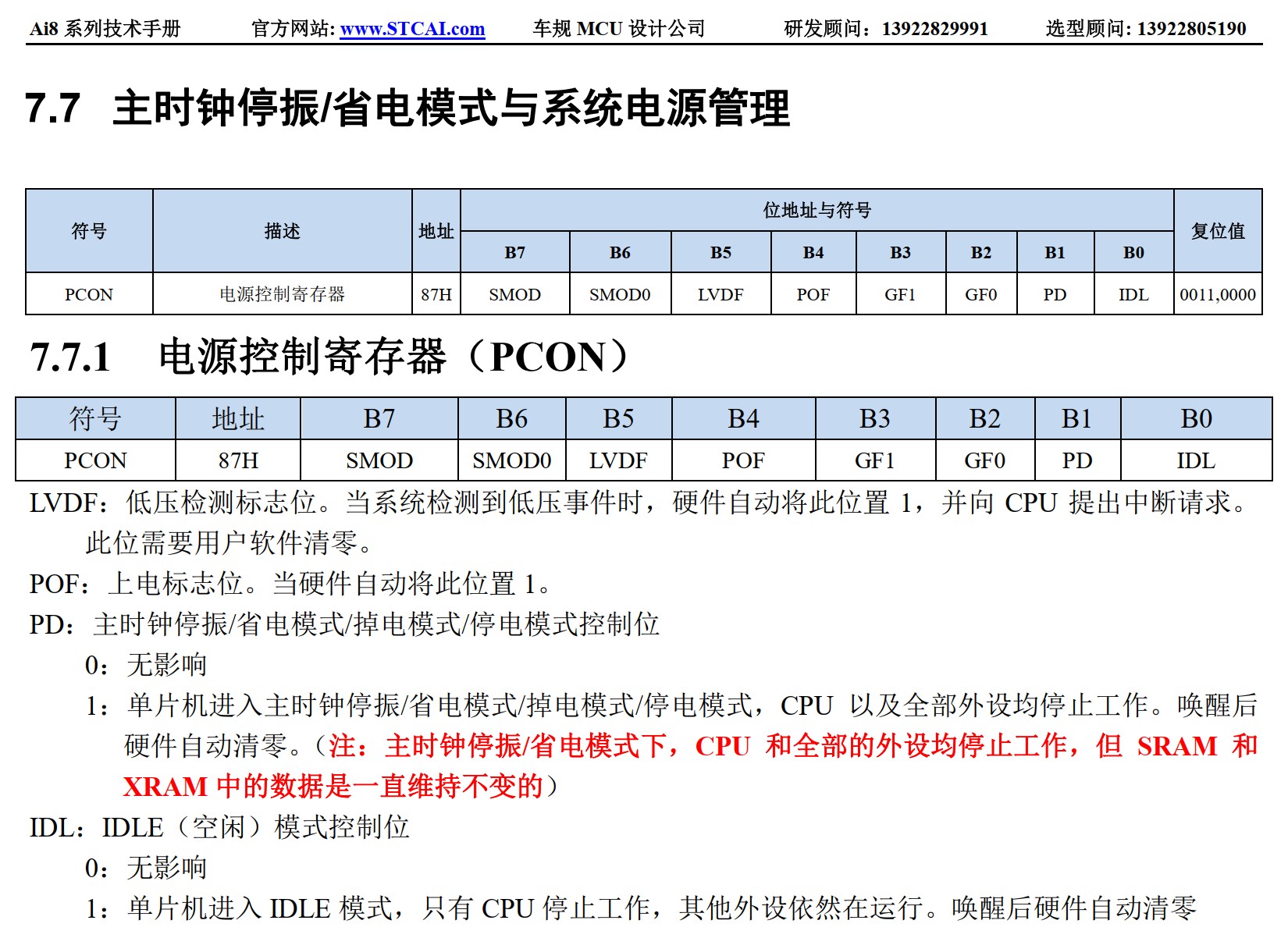

以下相关部分都需要修改

Greek***

神*** 发表于 2025-7-7 16:55
省电模式/主时钟停振模式，俗称掉电模式：
仅主时钟停止振荡，无法获得工作时钟的 CPU/及大部分外设功能模 ...

明白了
