PWM测量小于60MHz的信号@Ai8051U, PLL-120MHz

[复制链接]
  • 打卡等级:以坛为家III
  • 打卡总天数:687
  • 最近打卡:2026-03-05 13:33:59
已绑定手机
已实名认证

129

主题

3375

回帖

8784

积分

版主

积分
8784
发表于 2025-7-4 10:32:25 | 显示全部楼层 |阅读模式
PWM测量小于60MHz的信号@Ai8051U, PLL-120MHz
本程序通过AiCube生成,在Ai8051U实验箱 V1.2上通过测试

需要捕获高频率的信号,首先就需要配置PLL到一个较高的频率,
Ai8051U的PWM最高可到144MHz,这里为了取整倍数,
就使用了40MHz/4*12 = 120MHz, 得到120MHz
然后通过配置PWMA为输出模式,PWMB配置为输入模式,进行测量
为了更快速的捕获,尽量避免运算产生,这里的PWMB使用了复位模式
所以实际捕获的数值应该是捕获值+1(从0开始计数的)

这里使用示波器进行测量,同时通过USB-CDC接口观察返回的数据
可以看到,PWMA产生了一个12MHz的信号,同时USB-CDC返回捕获的周期值为10clk
120MHz下,捕获的周期10clk=12MHz的频率,测试捕获正确


以下是经过测试的工程文件
PWM_IN.zip (510.54 KB, 下载次数: 96)

回复

使用道具 举报 送花

  • 打卡等级:以坛为家III
  • 打卡总天数:657
  • 最近打卡:2026-03-05 10:55:05

9

主题

606

回帖

4245

积分

论坛元老

积分
4245
发表于 2025-7-4 20:37:18 | 显示全部楼层
产生测试信号不需要用PWM吧?使用直接分频输出方式可以得到更高的测试频率.
另外,同一时钟频率的信号自然同步,容易测准,实际测试捕捉性能最好使用外部信号源激励.
示波器的带宽和探头电容会影响脉冲边沿,可能实际波形边沿更陡峭.
回复

使用道具 举报 送花

  • 打卡等级:以坛为家II
  • 打卡总天数:469
  • 最近打卡:2026-03-05 07:41:21

0

主题

13

回帖

398

积分

中级会员

积分
398
发表于 2025-8-27 07:30:28 | 显示全部楼层
等芯片到了也测试下
回复

使用道具 举报 送花

  • 打卡等级:以坛为家I
  • 打卡总天数:215
  • 最近打卡:2026-03-05 11:51:26

15

主题

228

回帖

411

积分

中级会员

积分
411
发表于 2025-10-20 08:24:20 | 显示全部楼层
我用的外部中断+定时器+时间因子参数,
外部中断引脚识别信号,
外部中断服务程序中启动定时器,
定时器中断中累加时间因子参数,
这样,时间因子*65536 + TR0*256 + TL0 ,就得到周期的计数值,
可以无限低(只要时间因子够用,榨干RAM),
可以无限高(时钟拉满,尽用时钟性能
回复

使用道具 举报 送花

  • 打卡等级:以坛为家III
  • 打卡总天数:759
  • 最近打卡:2026-03-05 09:05:43
已绑定手机

16

主题

1402

回帖

4889

积分

论坛元老

积分
4889
发表于 2026-2-4 21:05:09 | 显示全部楼层
做频率计,精度很重要,精度一方面依赖MCU的处理能力或者说具体点就是PWM的捕获速度,更重要的一点是时钟源的精度。
回复

使用道具 举报 送花

  • 打卡等级:以坛为家I
  • 打卡总天数:350
  • 最近打卡:2026-03-05 05:40:09

63

主题

210

回帖

2408

积分

金牌会员

积分
2408
发表于 2026-2-6 13:29:52 | 显示全部楼层

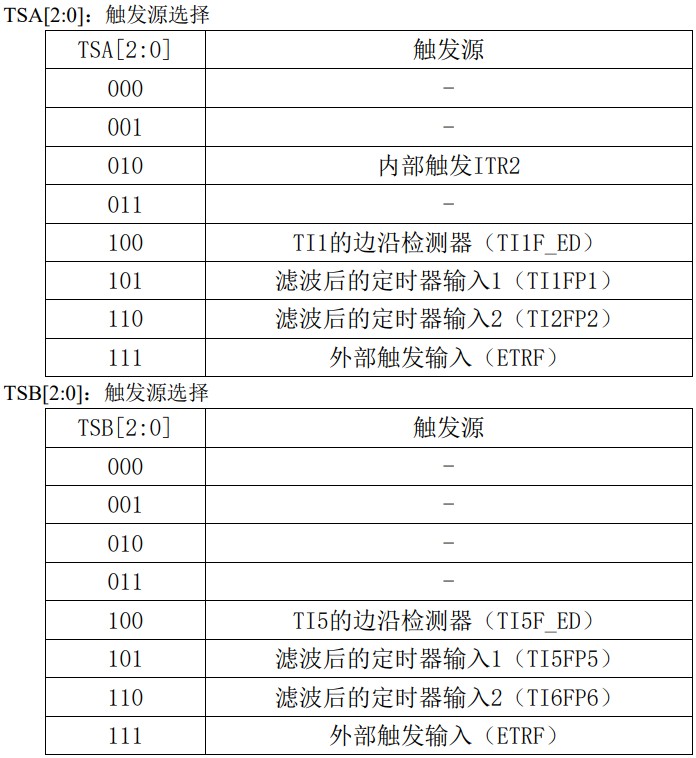

有个疑问,查看了PWMA/B_SMCR寄存器,发现只有CC1/2/5/6通道有此功能

点评

是的,不是全都有。所以使用上要注意一下这个问题  详情 回复 发表于 2026-2-6 14:23
回复

使用道具 举报 送花

  • 打卡等级:以坛为家III
  • 打卡总天数:687
  • 最近打卡:2026-03-05 13:33:59
已绑定手机
已实名认证

129

主题

3375

回帖

8784

积分

版主

积分
8784
发表于 2026-2-6 14:23:57 | 显示全部楼层
BeHa*** 发表于 2026-2-6 13:29
有个疑问,查看了PWMA/B_SMCR寄存器,发现只有CC1/2/5/6通道有此功能

是的,不是全都有。所以使用上要注意一下这个问题
回复

使用道具 举报 送花
