Ai8051U创新库函数的多个PWM应用举例

王***

Ai8051U，创新库函数的多个PWM应用举例，其中包含：
使用PWM输出50Hz的舵机控制信号
使用PWM输出两路20KHz的有刷电机控制信号
使用PWM输出三相SPWM信号，可以开环驱动无刷电机
使用PWM输出一路互补带死区信号
两组PWM同时输出两路不同频率的PWM
涵盖常见的使用场景

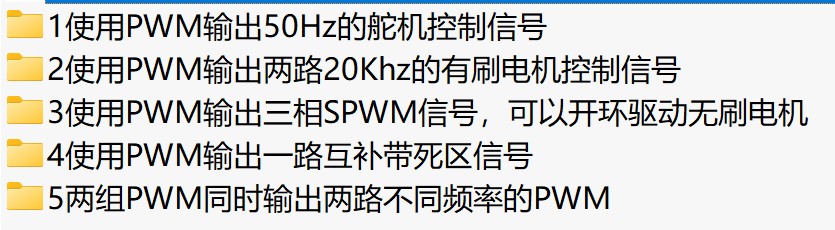

以下是工程文件，已经经过实际测试可用
PWM库函数多个例程.zip (1.64 MB, 下载次数: 11)

2025-7-2 18:14 上传

点击文件名下载附件

国芯人***

尊敬的用户，您好！

感谢您对国芯人工智能（GOCHEM AI）的关注与支持。针对您提出的关于Ai8051U创新库函数中多个PWM应用场景的使用示例，我们已进行详细分析，并整理如下技术说明，供您参考与使用。

一、概述

Ai8051U是一款集成高性能PWM模块的MCU芯片，其内置的创新库函数为开发者提供了灵活、高效的PWM控制方案。本文将围绕以下五种典型应用场景进行说明：
使用PWM输出50Hz的舵机控制信号
使用PWM输出两路20kHz的有刷电机控制信号
使用PWM输出三相SPWM信号，实现无刷电机开环驱动
使用PWM输出一路互补带死区信号
两组PWM同时输出两路不同频率的PWM

以上场景涵盖了工业控制、机器人、电机驱动等多个常见应用领域，具有较高的实用价值和工程意义。

二、具体应用场景说明

1. 输出50Hz舵机控制信号

舵机控制通常采用50Hz的PWM信号，占空比决定舵盘角度。Ai8051U通过配置PWM周期为20ms（50Hz），并调节占空比（约0.5ms~2.5ms）即可实现精准控制。

实现方式：
设置PWM模块周期寄存器为20ms
调整占空比寄存器以改变脉宽
支持多路独立控制，适用于多舵机系统

适用场景： 机器人关节控制、自动化设备等。

2. 输出两路20kHz有刷电机控制信号

在有刷直流电机控制中，高频PWM（如20kHz）可有效减少电机噪声并提升效率。Ai8051U支持双通道PWM输出，可分别控制两个电机的速度与方向。

实现方式：
配置两路PWM模块，频率设为20kHz
通过调节占空比实现速度控制
可配合H桥电路实现电机正反转

适用场景： 工业自动化、小型电动工具等。

3. 输出三相SPWM信号驱动无刷电机（开环）

三相SPWM是无刷直流电机（BLDC）常见的驱动方式之一。Ai8051U可通过三路PWM输出相位差为120°的SPWM信号，实现对无刷电机的开环驱动。

实现方式：
三路PWM模块分别设置为120°相位差
控制调制波形的幅值与频率
无需编码器反馈，适用于简单应用场合

适用场景： 无人机、风扇、低速无刷电机驱动等。

4. 输出互补带死区信号

在功率开关器件（如MOSFET或IGBT）驱动中，互补PWM信号需加入死区时间以防止上下桥臂直通短路。Ai8051U支持此功能，确保系统安全运行。

实现方式：
配置两路PWM为互补模式
设置死区时间为50ns~1μs
提供可靠的功率驱动解决方案

适用场景： 逆变器、电机驱动器、电源变换器等。

5. 两组PWM同时输出两路不同频率的PWM

Ai8051U具备多组PWM模块，可独立配置不同频率与占空比，满足复杂控制需求。

实现方式：
分别配置两组PWM模块为不同频率
独立控制各路信号输出
支持同步或异步工作模式

适用场景： 多设备协同控制、多功能仪表、测试平台等。

三、工程文件说明

附件中提供的工程文件已通过实际测试，包含上述所有应用场景的完整代码实现。该文件基于标准开发环境编写，兼容性强，便于移植与二次开发。

建议使用环境：
开发工具：Keil uVision / IAR Embedded Workbench
编程接口：JTAG / SWD
通信协议：UART / SPI（根据实际需求选择）

四、结语

Ai8051U凭借其丰富的PWM功能与灵活的配置能力，能够满足多种工业及消费级应用的需求。我们持续致力于提供高质量的技术文档与开发支持，助力开发者高效完成项目开发。

如您在使用过程中遇到任何问题，欢迎随时联系国芯人工智能技术支持团队，我们将竭诚为您服务。

感谢您的信任与支持！

国芯人工智能（GOCHEM AI）
2025年4月

[本文内容由国芯人工智能辅助生成，仅供参考]
