点亮第一个LED灯

曹***

曹*** 发表于 2025-6-24 19:19
[apoyl_aliyunv ...

为什么中间灯会全亮一下

曹***

曹*** 发表于 2025-6-24 19:19
[apoyl_aliyunv ...

又点错了，上传了三个视频文件

曹***

USB不停电下载成功完成！

曹***

曹*** 发表于 2025-6-24 21:47
USB不停电下载成功完成！

/*
        MAIN_Fosc  24000000Hz
*/
#include <AI8051U.H>
#include "stc32_stc8_usb.h"
#include <intrins.H>

char *USER_DEVICEDESC = NULL;
char *USER_PRODUCTDESC = NULL;
char *USER_STCISPCMD = "@STCISP#";

unsigned char ucLed=0xFE;
unsigned char ucLed_Mode;//流水灯模式
unsigned char ucLed_Buff[]={0x7E,0xBD,0xDB,0xE7};

/*---Xms延时函数 ---*/
void DelayXms(unsigned int Xms)        //@24.000MHz
{
        unsigned long edata i;
        while(Xms--)
        {
                _nop_();
                _nop_();
                _nop_();
                i = 5998UL;
                while (i) i--;
        }
}
/*---LED流水灯处理函数 ---*/
void ucLed_Proc()
{
        static unsigned char i=0;
        P2 = ucLed;
        switch(ucLed_Mode)
        {
                case 0:
                        if(ucLed==0x7E)
                        {
                                ucLed = 0xFE;
                        }
                        else
                        ucLed = _crol_(ucLed,1);
                        DelayXms(500);
                        if(ucLed==0x7F)ucLed_Mode=1;
                break;
                case 1:
                        ucLed = _cror_(ucLed,1);
                        DelayXms(500);
                        if(ucLed==0xFE)ucLed_Mode=2;
                break;
                case 2:
                                ucLed=ucLed_Buff;
                                i++;
                                if(i==3)ucLed_Mode=3;

                        DelayXms(500);
                break;
                case 3:

                        ucLed=ucLed_Buff;
                        i--;
                        if(i==255)ucLed_Mode=0;
                        DelayXms(500);
                break;
        }
        P2=0xFF;
}
/*---MAIN 主函数 ---*/
void main()
{
        P_SW2 |= 0x80;                //B7位写1，使能访问XFR

        P0M1 = 0x00;   P0M0 = 0x00;        //初始化IO口为准双向IO口
    P1M1 = 0x00;   P1M0 = 0x00;
    P2M1 = 0x00;   P2M0 = 0x00;
    P3M1 = 0x00;   P3M0 = 0x00;
    P4M1 = 0x00;   P4M0 = 0x00;
    P5M1 = 0x00;   P5M0 = 0x00;
    P6M1 = 0x00;   P6M0 = 0x00;
    P7M1 = 0x00;   P7M0 = 0x00;

        usb_init();                                     //USB CDC 接口配置
    IE2 |= 0x80;                                    //使能USB中断
    EA = 1;                                                                                        //IE |= 0X80;开总中断

        while (DeviceState != DEVSTATE_CONFIGURED);     //等待USB完成配置

        while(1)
        {
                if (bUsbOutReady)
        {
            USB_SendData(UsbOutBuffer,OutNumber);   //发送数据缓冲区，长度（接收数据原样返回, 用于测试）

            usb_OUT_done();
        }
                ucLed_Proc();
        }
}

曹***

感谢官方 免费+包邮 的 擎天柱 核心板学习记录

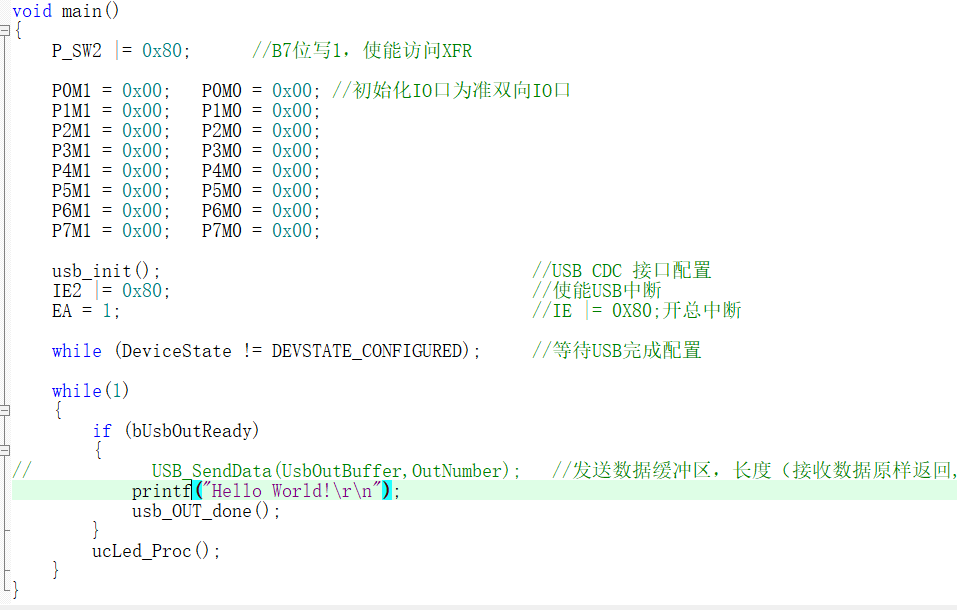

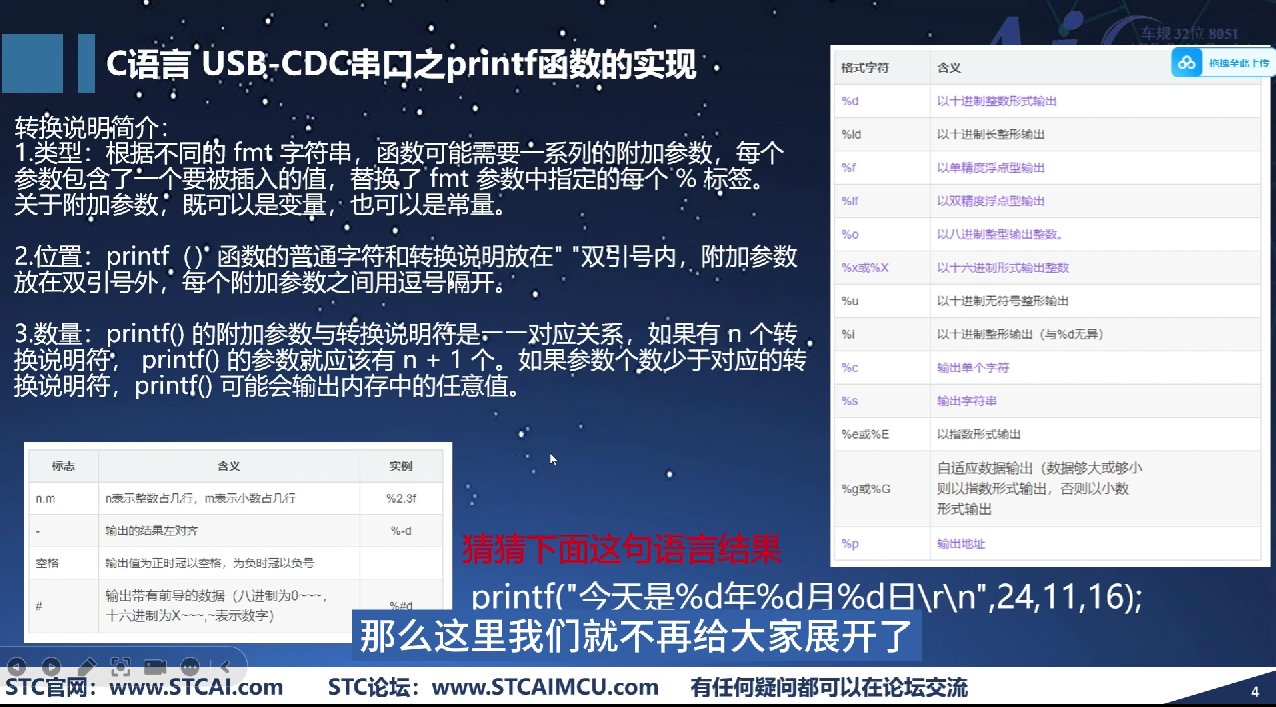

printf_usb函数的应用

曹***

曹*** 发表于 2025-6-25 09:17
感谢官方 免费+包邮 的 擎天柱 核心板学习记录
printf_usb函数的应用

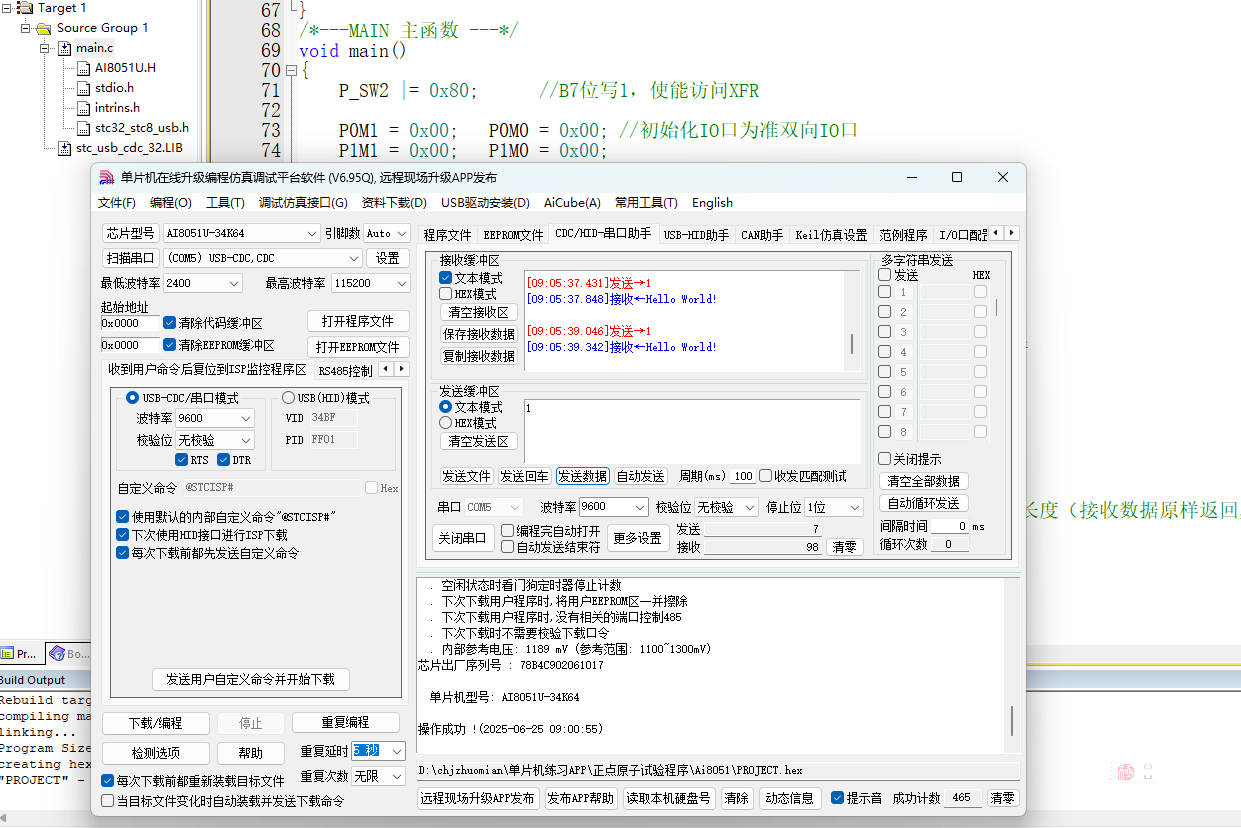

输出成功！

隐***

曹*** 发表于 2025-6-24 19:19
[apoyl_aliyunv ...

这段代码主要实现了一个LED 灯的多种模式循环显示功能，通过控制 P2 口连接的 LED（推测是 8 位共阴极数码管或 8 个独立 LED），按不同模式进行切换显示。以下是详细分析：
核心功能说明
代码通过ucLed_Proc()函数控制 LED 的显示模式，共包含 4 种模式，完成一轮后自动循环。具体逻辑如下：
1. 变量与硬件说明
ucLed：用于存储当前输出到 P2 口的 LED 控制数据（8 位二进制，每一位对应一个 LED 的亮灭状态，0 表示点亮，1 表示熄灭，推测为共阴极 LED）。
ucLed_Mode：模式控制变量（0-3），用于切换不同的显示模式。
ucLed_Buff：一个数组（代码中未完全展示定义，推测包含 3 个元素），存储自定义的 LED 显示数据。
i：静态变量，用于在模式 2、3 中遍历ucLed_Buff数组。
P2：LED 控制端口，通过写入ucLed的值控制 LED 亮灭；最后设置为0xFF是为了避免残留电平影响。
P2M0、P2M1：配置 P2 口为普通 IO 模式（推挽 / 准双向，根据 STC 单片机特性，0x00通常对应准双向输出）。
2. 四种模式详解（switch(ucLed_Mode)）
模式 0（case 0）：左移循环
初始状态：ucLed从0xFE（二进制11111110，最低位 LED 点亮）开始。
逻辑：通过_crol_(ucLed,1)函数将ucLed循环左移 1 位（每次左移，点亮的 LED 向左移动一位）。
切换条件：当ucLed变为0x7F（二进制01111111，最高位 LED 点亮）时，切换到模式 1。
延时：每次移动后延时 500ms，肉眼可见 LED 缓慢左移。
例：0xFE（亮最右）→ 0xFD（亮右 2）→ ... → 0x7F（亮最左）→ 进入模式 1。
模式 1（case 1）：右移循环
逻辑：通过_cror_(ucLed,1)函数将ucLed循环右移 1 位（每次右移，点亮的 LED 向右移动一位）。
切换条件：当ucLed变回0xFE（二进制11111110，回到最右位 LED 点亮）时，切换到模式 2。
延时：每次移动后延时 500ms，LED 缓慢右移。
例：0x7F（亮最左）→ 0xBF（亮左 2）→ ... → 0xFE（亮最右）→ 进入模式 2。
模式 2（case 2）：自定义数组正向遍历
逻辑：按顺序显示ucLed_Buff数组中的元素（i从 0 递增到 2，依次取ucLed_Buff[0]→ucLed_Buff[1]→ucLed_Buff[2]）。
切换条件：当i等于 3（遍历完 3 个元素）时，切换到模式 3。
延时：每个元素显示 500ms。
例：若ucLed_Buff = {0xAA, 0x55, 0x33}，则依次显示这三个值对应的 LED 状态。
模式 3（case 3）：自定义数组反向遍历
逻辑：按逆序显示ucLed_Buff数组中的元素（i从 2 递减到 0，依次取ucLed_Buff[2]→ucLed_Buff[1]→ucLed_Buff[0]）。
切换条件：当i减到 255（无符号数溢出，相当于遍历完反向顺序）时，切换回模式 0，完成一轮循环。
延时：每个元素显示 500ms。
整体流程
模式循环顺序：模式 0（左移）→ 模式 1（右移）→ 模式 2（数组正向）→ 模式 3（数组反向）→ 模式 0（重复），形成一个完整的 LED 动态显示循环。
总结
这段代码的作用是：通过 P2 口控制 8 个 LED（或数码管），按 “左移→右移→自定义数组正向→自定义数组反向” 的顺序循环显示，每种模式下 LED 状态每 500ms 更新一次，适合做简单的 LED 跑马灯或动态显示效果。
