求助，关于串口2中断打开后定时器3不能工作的问题

gos***

8H3K32S2，
T1做串口1波特率发生器9600
T0，5ms
T2串口2，波特率38400
T3.10ms
T4，300us

void init_485_uart()   //38400@11.0592 串口2
{
        S2CON = 0x10;                //8位数据,可变波特率
        AUXR |= 0x04;                //定时器时钟1T模式
        T2L = 0xB8;                //设置定时初始值
        T2H = 0xFF;                //设置定时初始值
        AUXR |= 0x10;                //定时器2开始计时

// IE2 = ES2;   //使能串口中断
  //IP2 |= 0x20;    // 置位IP2.5，串口2中断优先级为高（1<<5 = 0x20）

}
void Timer3_Init(void)                //10毫秒@11.0592MHz
{
        T4T3M &= 0xFD;                        //定时器时钟12T模式
        T3L = 0x00;                                //设置定时初始值
        T3H = 0xDC;                                //设置定时初始值
        T4T3M |= 0x08;                        //定时器3开始计时,定时器4开始计时

        //IE2 |=ET3;   //打开定时器3中断


}
void Timer4_Init(void)                //300微秒@11.0592MHz
{
        T4T3M &= 0xDF;                        //定时器时钟12T模式
        T4L = 0xEC;                                //设置定时初始值
        T4H = 0xFE;                                //设置定时初始值
        T4T3M |= 0x80;                        //定时器4开始计时

        //IE2 |=ET4;         // 启用定时器4中断（ET4 = 1）
        IE2 |=0x61;         // 启用定时器4中断（ET4 = 1）
}
void Timer0_Init(void)                //5毫秒@11.0592MHz
{

        AUXR |= 0x80;                        //定时器时钟1T模式
        TMOD &= 0xF0;                        //设置定时器模式
        TL0 = 0x00;                                //设置定时初始值
        TH0 = 0x28;                                //设置定时初始值
        TF0 = 0;                                //清除TF0标志
        TR0 = 1;                                //定时器0开始计时

        ET0 = 1;
}
void init_debug_uart()  //9600bps@11.0592MH 串口1
{

        PCON &= 0x7F;                //波特率不倍速
        SCON = 0x50;                //8位数据,可变波特率
        AUXR |= 0x40;                //定时器1时钟为Fosc,即1T
        AUXR &= 0xFE;                //串口1选择定时器1为波特率发生器
        TMOD &= 0x0F;                //清除定时器1模式位
  TMOD |= 0x20;                //设定定时器1为8位自动重装方式
        TL1 = 0xDC;                //设定定时初值
        TH1 = 0xDC;                //设定定时器重装值
        ET1 = 0;                //禁止定时器1中断
        TR1 = 1;                //启动定时器1
}


IE2 |= 0x01;  // 使能串口2中断 ES2
IE2 |= 0x20;  // 使能定时器3中断 ET3
IE2 |= 0x40;  // 使能定时器4中断 ET4

发现ES2被置1后T3,T4就不工作了，不知道是什么原因，望大神帮忙解答一下，谢谢

神***

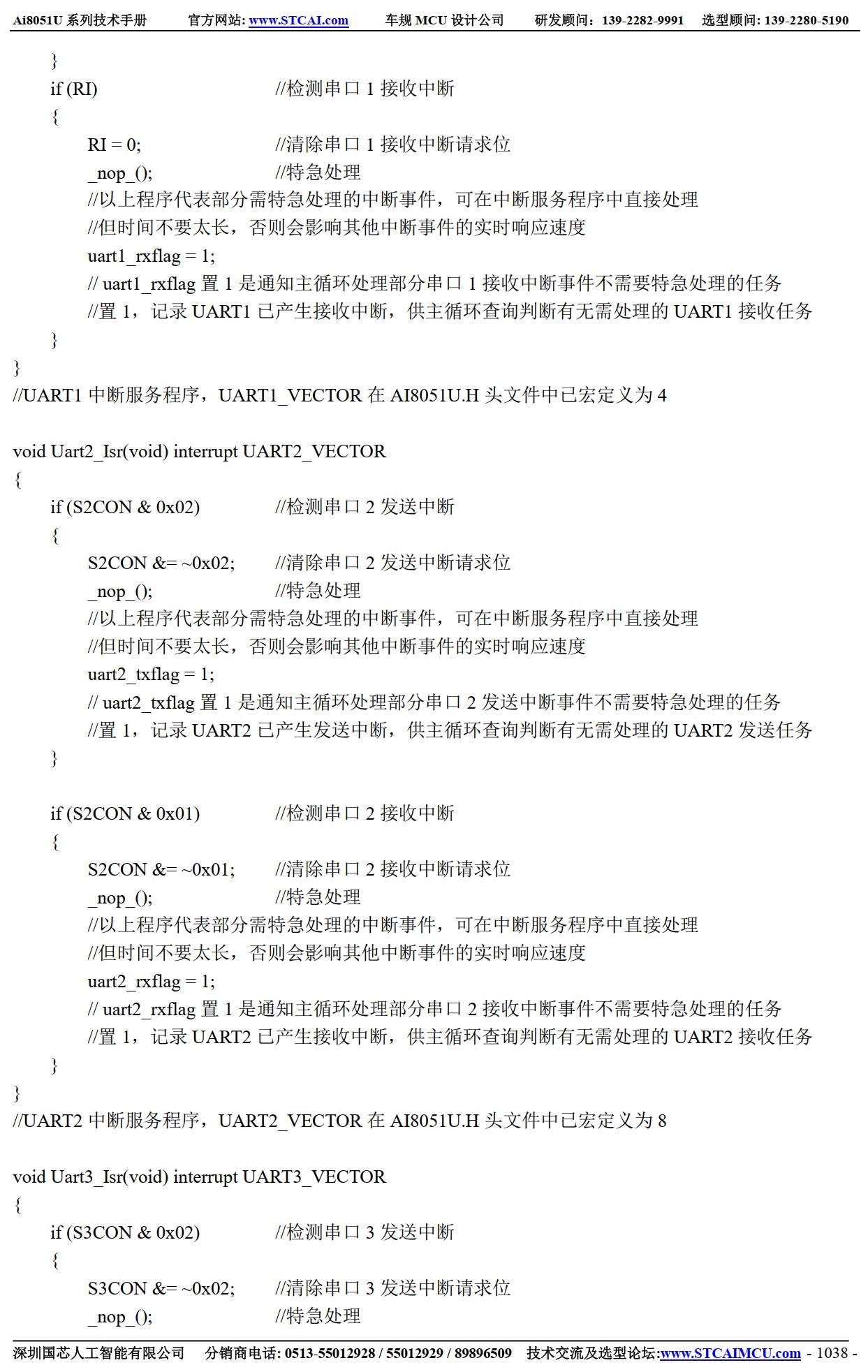

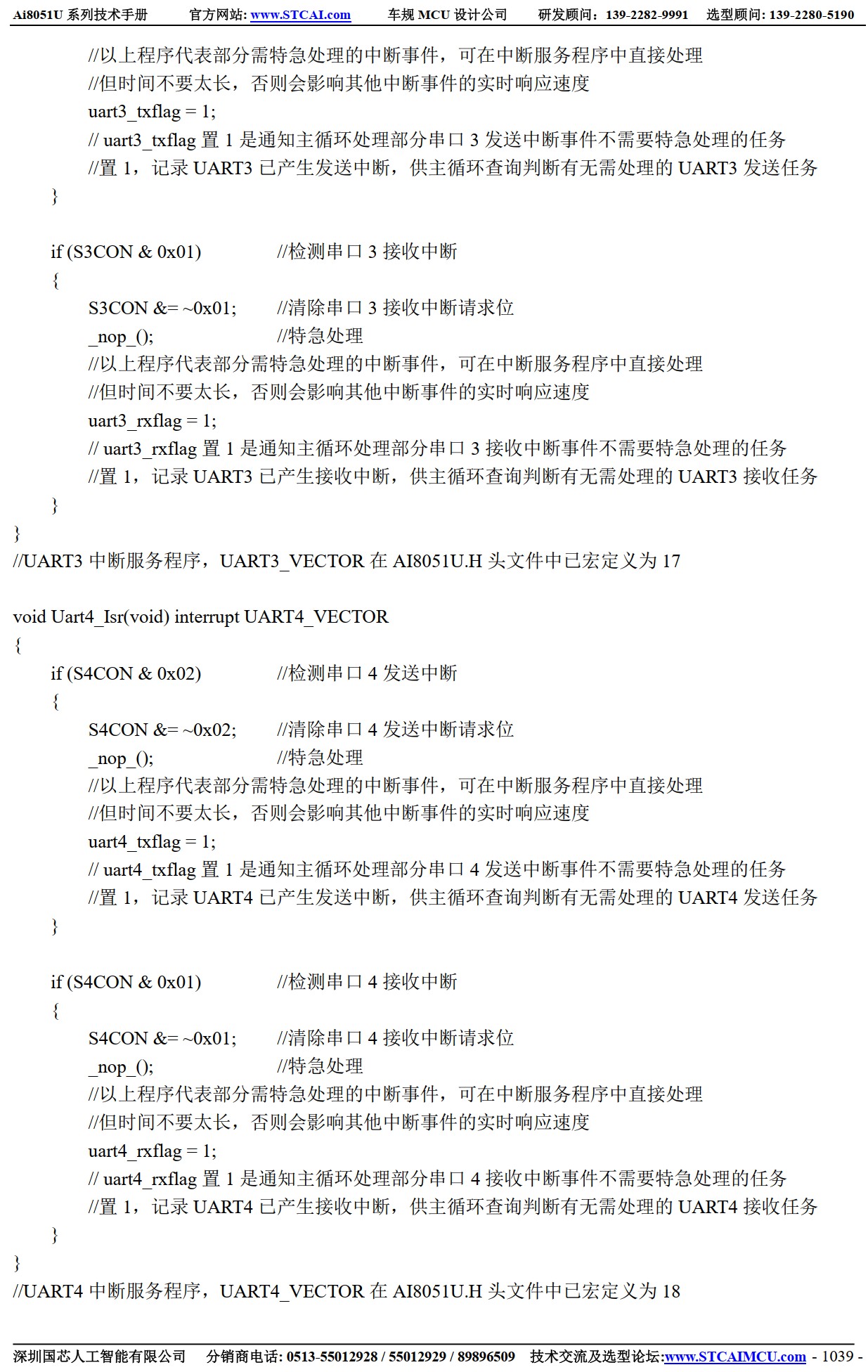

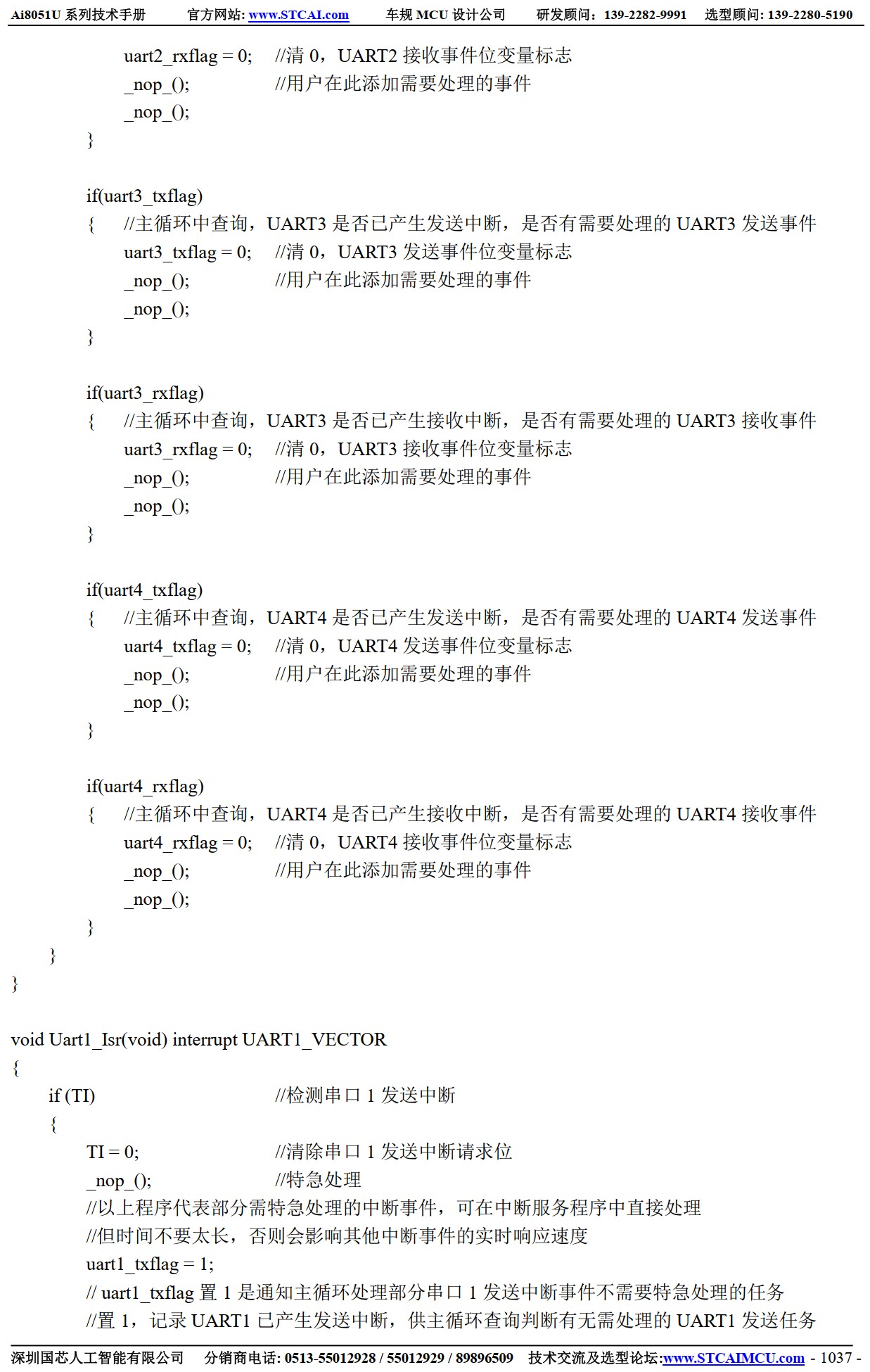

建议用下面的思路写中断服务程序，
中断服务程序，需要处理：
【A，特急的事件；B，不是特急的部分事件】
A，特急的事件在中断服务程序中及时处理；
B，不是特急的部分事件，中断服务程序中，
      树个标志位，在主循环中查询到再处理；

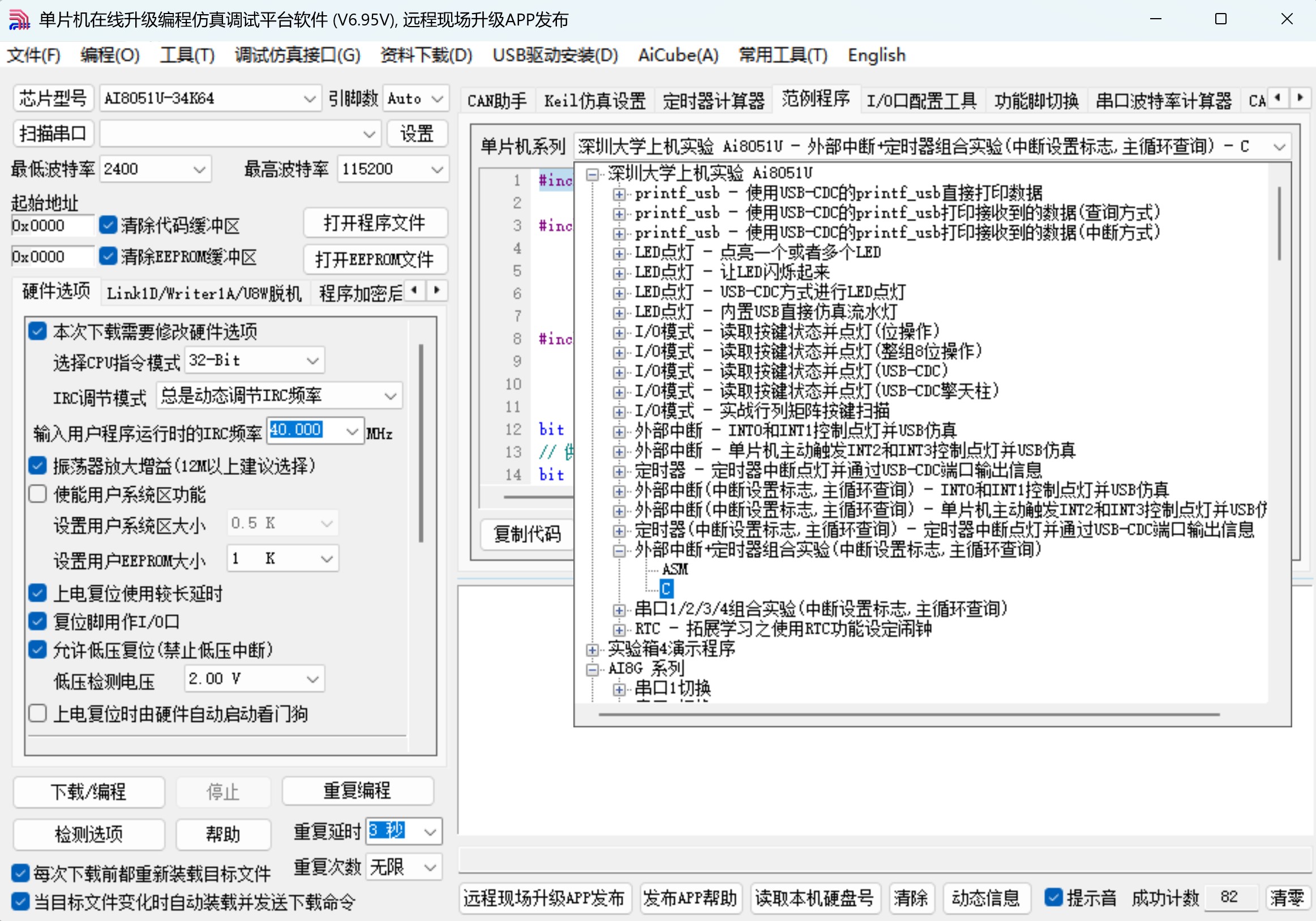

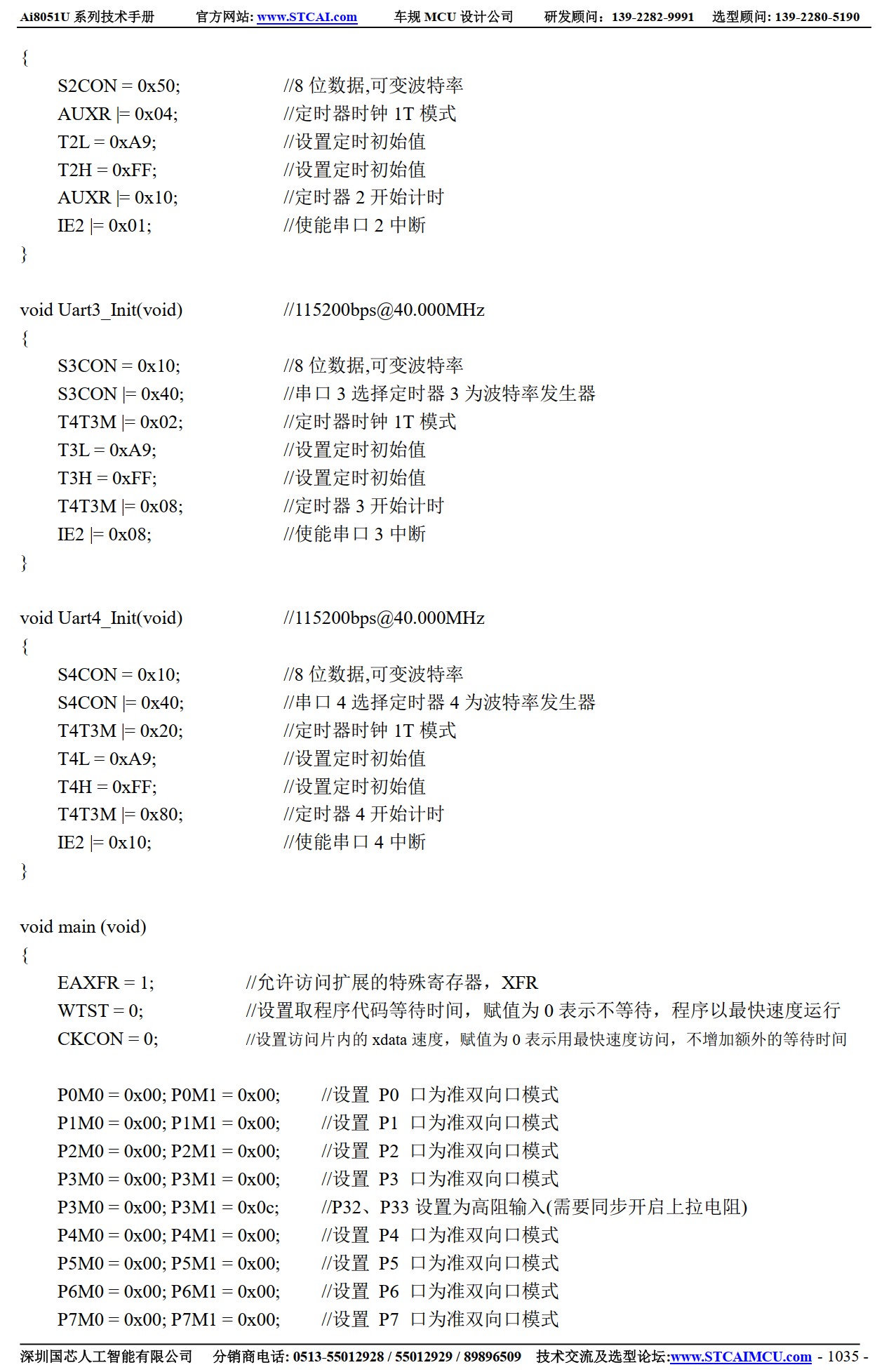

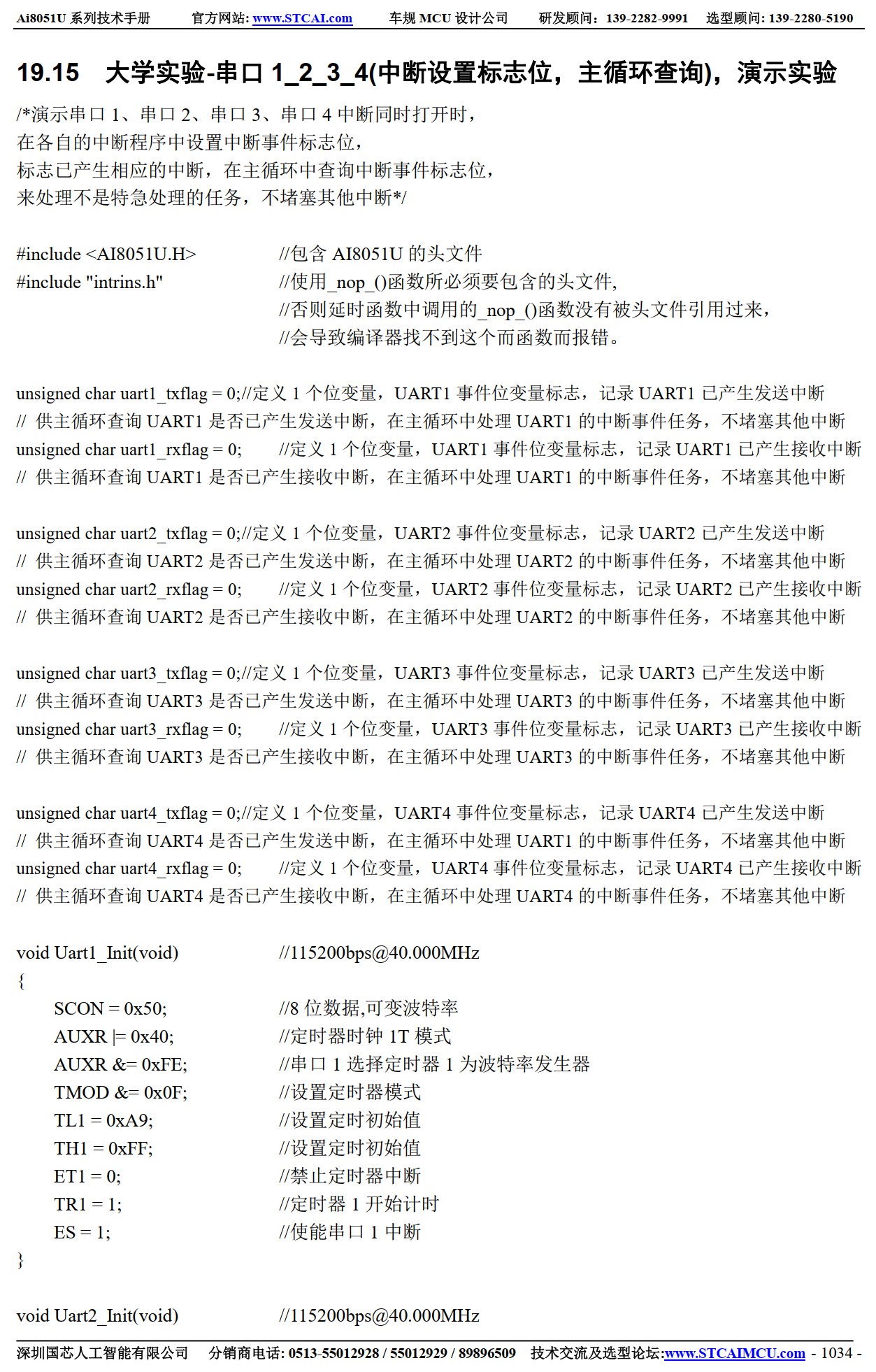

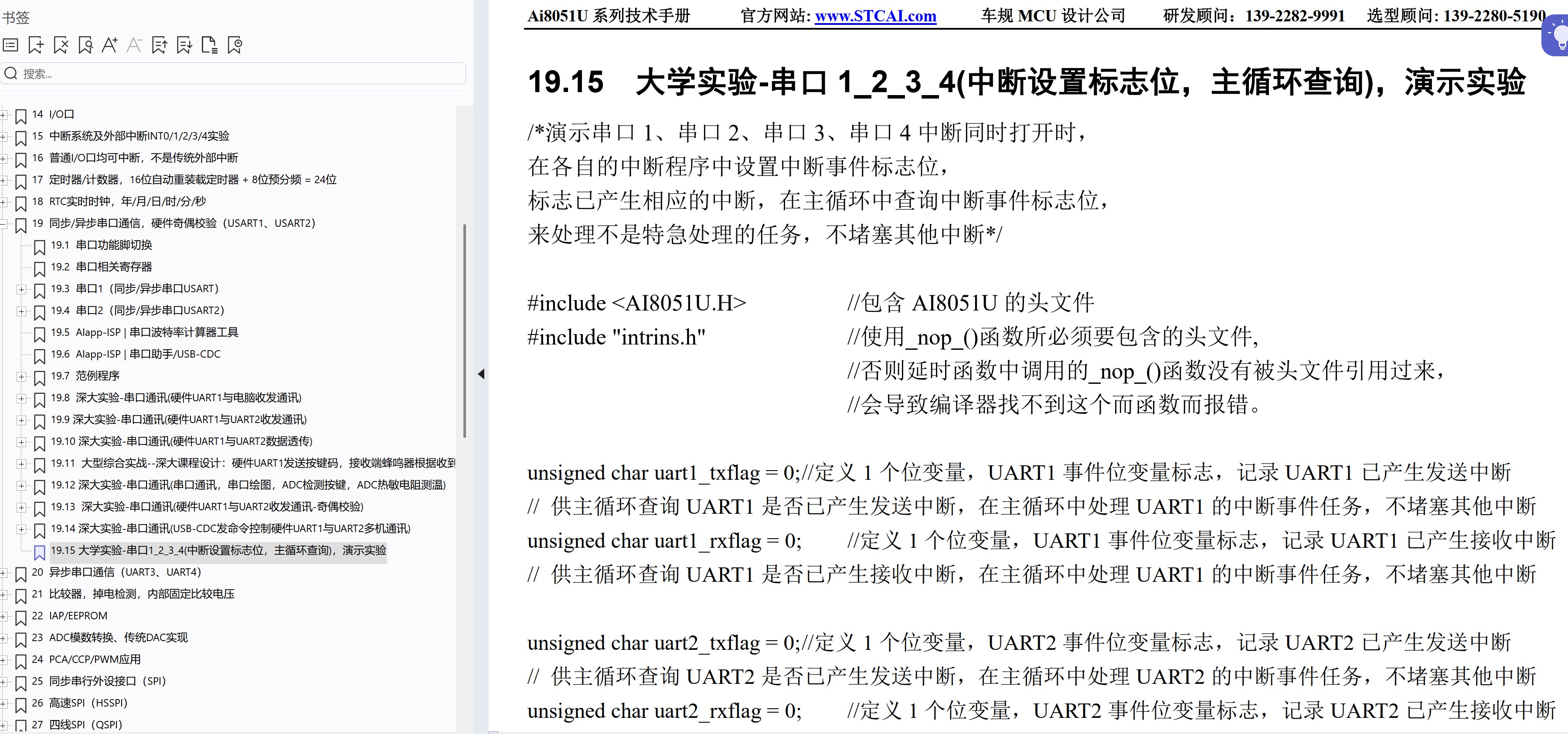

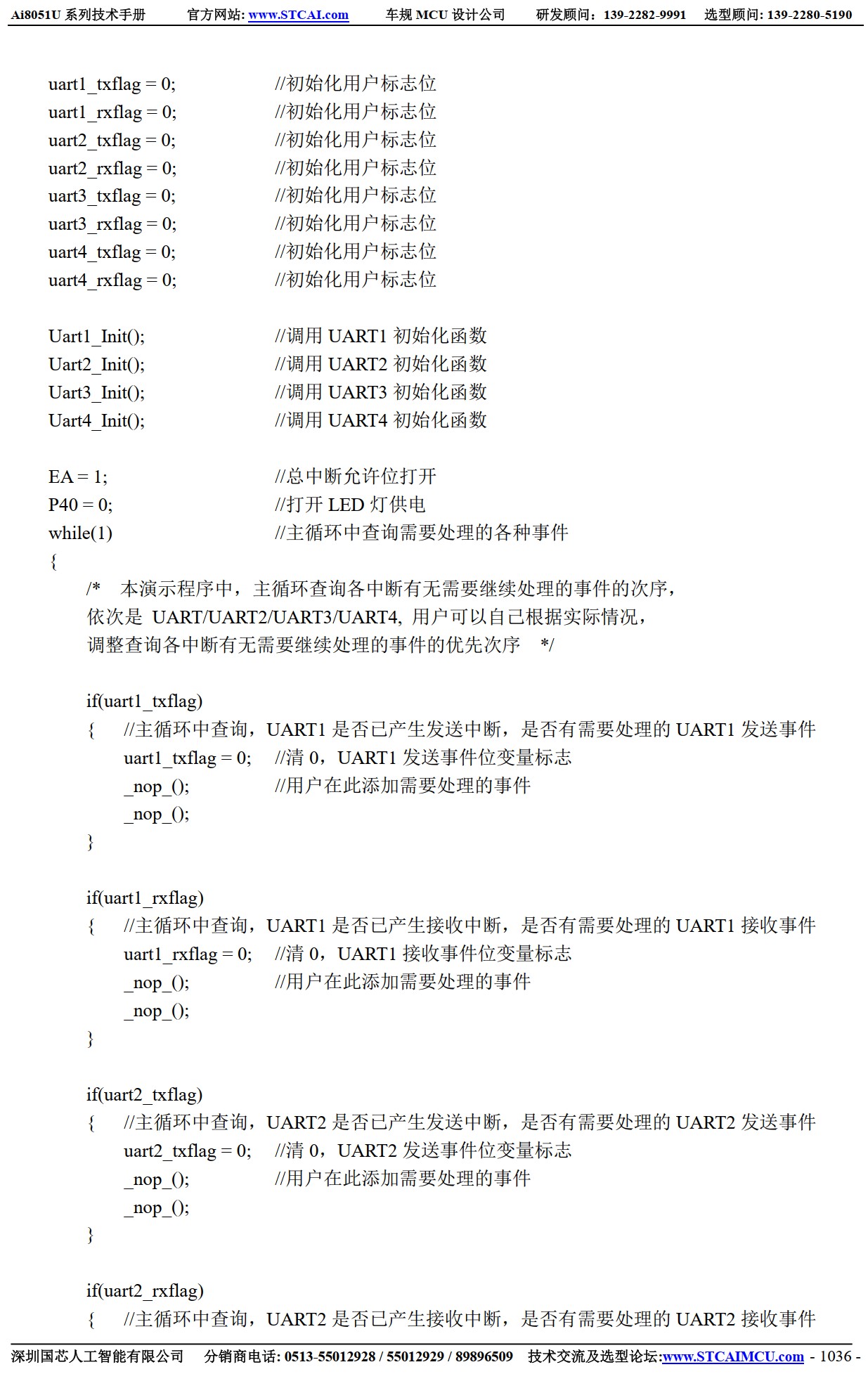

#include <AI8051U.H>                        //包含AI8051U的头文件

#include  "ai_usb.h"                        //USB库和USB虚拟设备的头文件，需要在项目文件中添加对应的USB库
                                                                //由于在USB库函数的代码中已经定义了，不停电ISP下载命令字”@STCISP#”，
                                                                //只需要在下载软件的“收到用户命令后复位到ISP监控程序区”选项卡中进行相应的设置，
                                                                //即可实现USB不停电ISP下载功能，或串口不停电ISP下载功能。

#include "intrins.h"                        //使用_nop_()函数所必须要包含的头文件,
                                                                //否则延时函数中调用的_nop_()函数没有被头文件引用过来，
                                                                //会导致编译器找不到这个而函数而报错。

bit         int0_flag = 0;                        //定义1个位变量，INT0事件位变量标志，记录INT0已产生中断
// 供主循环查询INT0是否已产生中断，在主循环中处理INT0的中断事件任务，不堵塞其他中断
bit         int1_flag = 0;                        //定义1个位变量，INT1事件位变量标志，记录INT1已产生中断
// 供主循环查询INT1是否已产生中断，在主循环中处理INT1的中断事件任务，不堵塞其他中断
bit         t0_flag = 0;                        //定义1个位变量，T0事件位变量标志，记录定时器0已产生中断
// 供主循环查询定时器0是否已产生中断，在主循环中处理定时器0的中断事件任务，不堵塞其他中断
bit         t1_flag = 0;                        //定义1个位变量，T1事件位变量标志，记录定时器1已产生中断
// 供主循环查询定时器1是否已产生中断，在主循环中处理定时器1的中断事件任务，不堵塞其他中断

void Timer0_Init(void)                        //定时器0初始化，2秒@40.000MHz
{
        TM0PS = 0x65;                                //设置定时器时钟预分频 ( 注意:并非所有系列都有此寄存器,详情请查看数据手册 )
        AUXR &= 0x7F;                                //定时器时钟12T模式
        TMOD &= 0xF0;                                //设置定时器模式
        TL0 = 0xB1;                                        //设置定时初始值
        TH0 = 0x00;                                        //设置定时初始值
        TF0 = 0;                                        //清除TF0标志
        TR0 = 1;                                        //定时器0开始计时
        ET0 = 1;                                        //使能定时器0中断
}

void Timer1_Init(void)                        //定时器1初始化，500毫秒@40.000MHz
{
        TM1PS = 0x19;                                //设置定时器时钟预分频 ( 注意:并非所有系列都有此寄存器,详情请查看数据手册 )
        AUXR &= 0xBF;                                //定时器时钟12T模式
        TMOD &= 0x0F;                                //设置定时器模式
        TL1 = 0x99;                                        //设置定时初始值
        TH1 = 0x05;                                        //设置定时初始值
        TF1 = 0;                                        //清除TF1标志
        TR1 = 1;                                        //定时器1开始计时
        ET1 = 1;                                        //使能定时器1中断
}

void main (void)
{
        EAXFR = 1;                                        //允许访问扩展的特殊寄存器，XFR
        WTST = 0;                                        //设置取程序代码等待时间，赋值为0表示不等待，程序以最快速度运行
        CKCON = 0;                                        //设置访问片内的xdata速度，赋值为0表示用最快速度访问，不增加额外的等待时间

        P0M0 = 0x00; P0M1 = 0x00;         //设置 P0 口为准双向口模式
        P1M0 = 0x00; P1M1 = 0x00;         //设置 P1 口为准双向口模式
        P2M0 = 0x00; P2M1 = 0x00;         //设置 P2 口为准双向口模式
        //P3M0 = 0x00; P3M1 = 0x00; //设置 P3 口为准双向口模式
        P3M0 = 0x00; P3M1 = 0x0c;         //P32、P33设置为高阻输入(需要同步开启上拉电阻)
        P4M0 = 0x00; P4M1 = 0x00;         //设置 P4 口为准双向口模式
        P5M0 = 0x00; P5M1 = 0x00;         //设置 P5 口为准双向口模式
        P6M0 = 0x00; P6M1 = 0x00;         //设置 P6 口为准双向口模式
        P7M0 = 0x00; P7M1 = 0x00;         //设置 P7 口为准双向口模式

        P3PU = 0x0c;                                 //P32、P33打开上拉电阻

        IT0 = 0;                                         //使能 INT0 上升沿和下降沿中断
        //        IT0 = 1;                                 //使能 INT0 下降沿中断
        EX0 = 1;                                         //使能 INT0 中断

        //        IT1 = 0;                                 //使能 INT1 上升沿和下降沿中断
        IT1 = 1;                                         //使能 INT1 下降沿中断
        EX1 = 1;                                         //使能 INT1 中断

        IE0 = 0;                                        //清INT0中断标志
        IE1 = 0;                                        //清INT1中断标志

        int0_flag = 0;                                //初始化用户标志位
        int1_flag = 0;                                //初始化用户标志位

        Timer0_Init();                                //调用定时器0初始化函数
        Timer1_Init();                                //调用定时器1初始化函数

        usb_init();                                        //调用USB初始化函数，不需要立即判断电脑已正确识别到USB从设备
        /* USB型单片机从设备，如需要主动向电脑发送数据，
        在执行USB_SendData( )函数和printf_usb( )函数时，
        这两个函数已增加了判断电脑是否已正确识别到USB从设备的程序。
        如果电脑要主动发送数据给USB从设备，电脑自己会主动判断与USB从设备是否已正确连接。
        */

        EA = 1;                                                //总中断允许位打开
        P40 = 0;                                         //打开LED灯供电
        while(1)                                         //主循环中查询需要处理的各种事件，如T0/T1中断事件，并打印输出状态
        {
                /*  本演示程序中，主循环查询各中断有无需要继续处理的事件的次序，
                依次是 INT0/INT1/T0/T1, 用户可以自己根据实际情况，
                调整查询各中断有无需要继续处理的事件的优先次序  */

                if(int0_flag)                        //主循环中查询，INT0是否已产生中断，是否有需要处理的INT 0事件
                {
                        int0_flag = 0;                //清0，INT0事件位变量标志
                        _nop_();                        //用户在此添加需要处理的事件
                        _nop_();
                }

                if(int1_flag)                        //主循环中查询，INT1是否已产生中断，是否有需要处理的INT1事件
                {
                        int1_flag = 0;                //清0，INT1事件位变量标志
                        _nop_();                        //用户在此添加需要处理的事件
                        _nop_();
                }

                if(t0_flag)                                //主循环中查询，定时器0是否已产生中断，是否有需要处理的定时器0事件
                {
                        t0_flag = 0;                //清0，T0事件位变量标志
                        printf_usb("Timer0！\r\n");
                        //向电脑USB-CDC串口助手输出“Timer0！”字符串，代表主循环在处理T0不急的任务
                }

                if(t1_flag)                                //主循环中查询，定时器1是否已产生中断，是否有需要处理的定时器1事件
                {
                        t1_flag = 0;                //清0，T1事件位变量标志
                        printf_usb("Timer1！\r\n");
                        //向电脑USB-CDC串口助手输出“Timer1！”字符串，代表主循环在处理T1不急的任务
                }
        }
}

void int0_isr(void) interrupt INT0_VECTOR
{
        int0_flag = 1;                                // int0_flag置1是通知主循环处理部分INT0中断事件不需要特急处理的任务
                                                                //置1，记录INT0已产生中断，供主循环查询判断有无需处理的INT0任务

        if(INT0)                                         //边沿中断，进入后再次判断电平从而判断是什么样的电平
        {
                //        P01 = 0;                        //判断为高电平，则当前为上升沿，点亮P01端口上的LED灯
                //        _nop_();                        //可以在这里插入断点进行观察现象
                //        P01 = 1;                        //关闭LED灯
                P01 = ~P01;                                //如果用外部按键触发INT0，则需另外添加去抖动处理
        }
        else
        {
                //        P06 = 0;                        //判断为低电平，则当前为下降沿，点亮P06端口上的LED灯
                //        _nop_();                        //可以在这里插入断点进行观察现象
                //        P06 = 1;                        //关闭LED灯
                P06 = ~P06;                         //如果用外部按键触发INT0，则需另外添加去抖动处理
        }
}
//INT0中断服务程序，INT0_VECTOR在AI8051U.H头文件中已宏定义为0

void int1_isr(void) interrupt INT1_VECTOR
{
        int1_flag = 1;                                // int1_flag置1是通知主循环处理部分INT1中断事件不需要特急处理的任务
                                                                //置1，记录INT1已产生中断，供主循环查询判断有无需处理的INT1任务

        //        P02= 0;                                        //点亮P02端口上的LED灯
        //        _nop_();                                //可以在这里插入断点观察现象
        //        P02 = 1;                                //关闭LED灯
        P02 = ~P02;                                 //如果用外部按键触发INT1，则需另外添加去抖动处理
}
//INT1中断服务程序，INT1_VECTOR在AI8051U.H头文件中已宏定义为2

void Timer0_Isr(void) interrupt TMR0_VECTOR                //定时器0中断服务程序
{
        P00 = ~P00;                                        //P00灯闪烁，中断服务程序中尽量少执行长的任务，防止堵塞其他中断
        //以上程序代表部分需特急处理的中断事件，可在中断服务程序中直接处理
        //但时间不要太长，否则会影响其他中断事件的实时响应速度
        t0_flag = 1;                                // t0_flag置1是通知主循环处理部分T0中断事件不需要特急处理的任务
                                                                //置1，记录定时器0已产生中断，供主循环查询判断有无需处理的定时器0任务
}
//定时器0中断服务程序，TMR0_VECTOR在AI8051U.H头文件中已宏定义为1

void Timer1_Isr(void) interrupt TMR1_VECTOR
{
        P07 = ~P07;                                        //P07灯闪烁，中断服务程序中尽量少执行长的任务，防止堵塞其他中断
        //以上程序代表部分需特急处理的中断事件，可在中断服务程序中直接处理
        //但时间不要太长，否则会影响其他中断事件的实时响应速度
        t1_flag = 1;                                // t1_flag置1是通知主循环处理部分T1中断事件不需要特急处理的任务
                                                                //置1，记录定时器1已产生中断，供主循环查询判断有无需处理的定时器1任务
}
//定时器1中断服务程序，TMR1_VECTOR在AI8051U.H头文件中已宏定义为3

神***

晓***

串口2中断和定时器3本没有什么瓜葛，
大概率是串口使能中断后RX脚收到数据但程序里面没有编写中断处理函数，
导致程序卡死无法响应定时器3中断。

gos***

晓*** 发表于 2025-6-20 23:39
串口2中断和定时器3本没有什么瓜葛，
大概率是串口使能中断后RX脚收到数据但程序里面没有编写中断处理函数 ...

程序其他部分运行正常，串口1,2都能发送接收，只是定时器3，定时器4不进中断，在定时器3,4中断函数里加引脚翻转用示波器测试发现，串口2每接收一次数据定时器3,4就中断一次，说明定时器3,4跟串口2中断是有关系的。

Debu***

你的程序中未搜索到interrupt关键字
打开的中断必须要有中断函数
否则程序跑飞

新手必读：
https://www.stcaimcu.com/thread-16535-1-1.html

各种中断问题：
打开的中断必须要有中断函数，哪怕是空的也行，否则硬件产生中断后，PC LJMP到中断向量处，无中断程序也无RETI，程序直接跑飞，导致意外死机或复位
中断频率不能过高，也不能在中断函数内执行耗时操作
如中断函数执行时间占比大于100%，中断还没退出就再次请求中断，就会卡在中断里一直循环出不来，主程序和优先级更低或查询次序靠后的中断会被阻塞
注意中断重入和互锁问题，此类逻辑错误可能导致各种异常
