mech*** 发表于 2025-7-8 21:09
1.ssd1306的寻址方式分为页寻址、行寻址和列寻址，由寄存器22设定，默认为页寻址。

2.根据官方例程的初始 ...

这里面仍然有几个误解


首先，设置显示的起始位置的指令，

page用（0xB0+page号）来设置
列用（0x00+列地址的低四位）和（0x10+列地址的高四位）来设置

这一点是没错的。
不论用的是水平地址模式、页地址模式、还是垂直地址模式，0xB0、0x00、0x01都是有效的。

====================================

而你提到的0x22，则是另外作用的指令。
在常见的SSD1306、SSD1309、SSD1315这些芯片的屏幕里，有两个独属的“设置显示区域”的指令：0x21和0x22。
它俩都是三字节指令，可以在屏幕上画出一个显示区域进行显示，区域之外不参与显示（相当于把屏幕的128×64的面积改小了）。
格式是：
OLED_WR_Byte( 0x21, CMD ); // 设置列范围
OLED_WR_Byte( 起始列地址, CMD ); // 范围 0~127
OLED_WR_Byte( 结束列地址, CMD ); // 范围 0~127
OLED_WR_Byte( 0x22, CMD ); // 设置page范围
OLED_WR_Byte( 起始page号, CMD ); // 范围 0~7
OLED_WR_Byte( 结束page号, CMD ); // 范围 0~7

当起始值和结束值相同的时候，就是定位具体某一page或者某一列。
如果不进行0x21和0x22的配置，上电默认起始列是0，结束列是127，起始page是0，结束page是7，也就是全屏。

设置了区域之后，发送的数据会在这个区域里进行显示，三种地址模式均有效。

关于你说配置了0x21和0x22就不用0xB0、0x00、0x01，如果你的显示程序能始终保持全屏操作，或者整行操作，那么没问题。
但是0x22和0xB0一起用，肯定会出问题，因为用过0x22之后，显示区域的0点位置就已经变了，0xB0是按照新的0点进行定位的。

如果显示局部内容，比如一个字符，也可以用这两个指令，画出字符大小的区域，然后发送字符数据。
而0xB0、0x00、0x01在这个新的区域里仍然有效。

之所以说“专属”是因为SH1106之类屏幕不支持这个指令，只支持0xB0、0x00、0x01。

所以，这是两组不同功能的指令，不能混为一谈。
你用0x22重新定义了起始page，原先page里的内容仍然在屏幕芯片的显存里，所以仍然可以保持显示。
这一点上不能说你的用法是错误的，都能得到想要的显示结果，只能说是把两种定位方法混用了，多走了个曲线达到目的地。

比如
OLED_WR_Byte( 0xB3, CMD ); // 设置起始行

和
OLED_WR_Byte( 0x22, CMD ); // 设置page范围
OLED_WR_Byte( 0x03, CMD ); // 范围 0~7
OLED_WR_Byte( 0x03, CMD ); // 范围 0~7
OLED_WR_Byte( 0xB0, CMD ); // 设置起始行


定位效果是一样的，都是定位到了屏幕的第四个page上，只不过后者只能在第四行里进行显示，而前者如果在水平地址模式下，还可以继续向下面几行显示。


如果常用TFT彩屏，就会发现，TFT彩屏没有具体定位某个点的指令，用的就是类似0x21、0x22这种设置区域的方式。


================================================

下面是之前学习这两个指令的时候的笔记视频

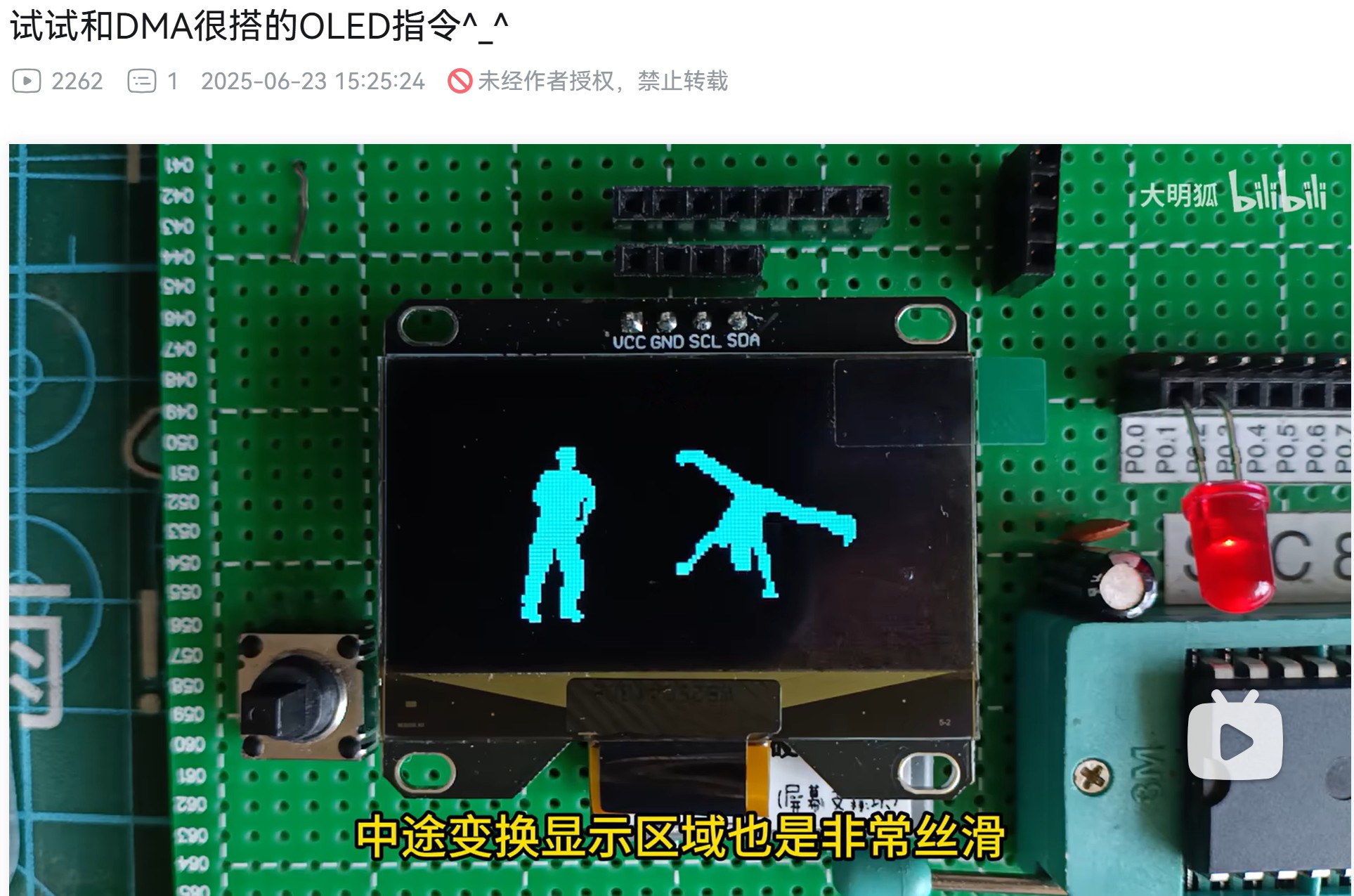

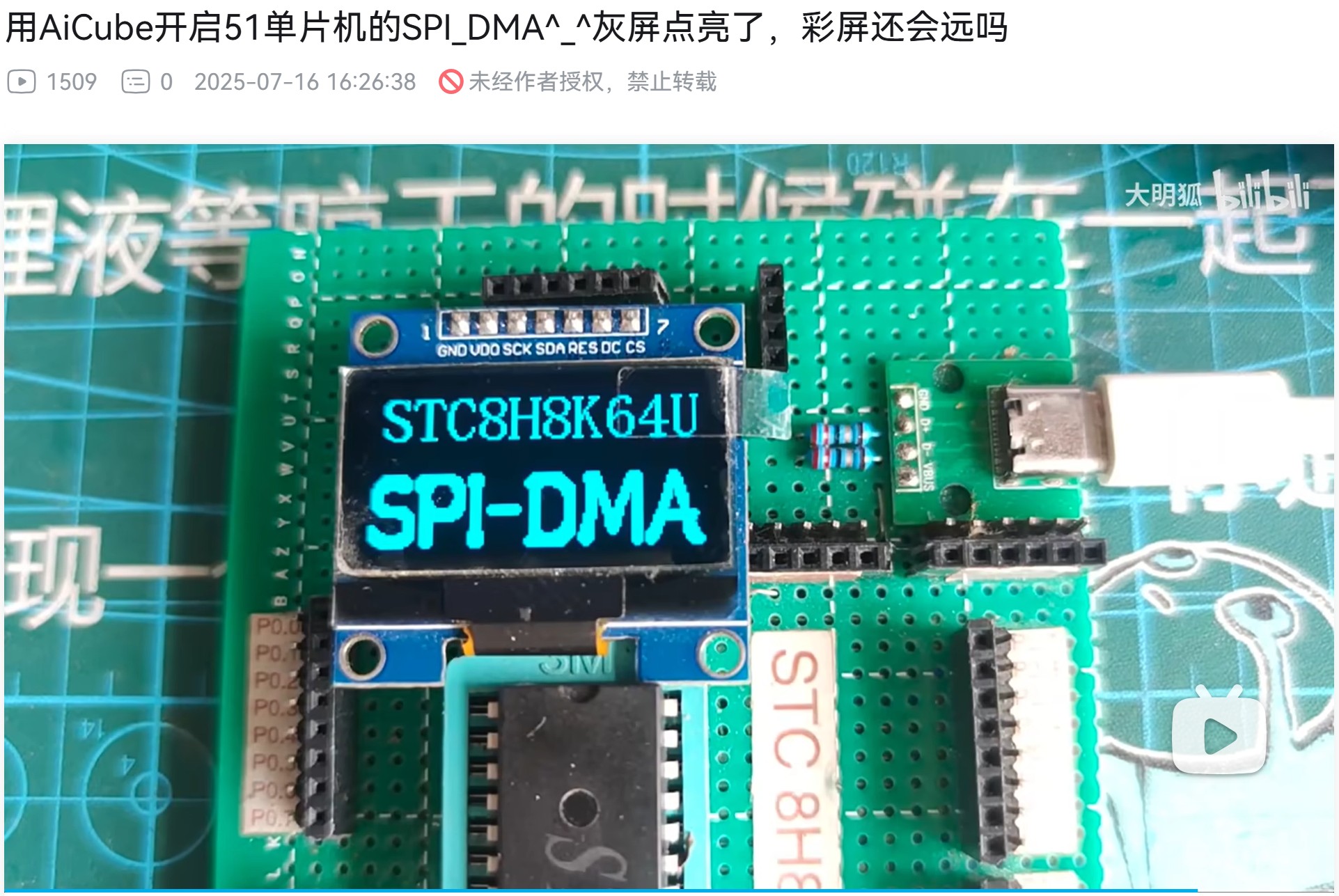

以及设置区域之后，在水平地址模式下用DMA连续发送数据的效果的视频



===========================================

关于例程使用的时钟频率，因为整个程序本身就是按照24MHz进行配置的，还关系到很多其他功能，而且比24M所以略高一点可能不会有问题。但是硬件I2C最好还是根据实际需要进行配置。

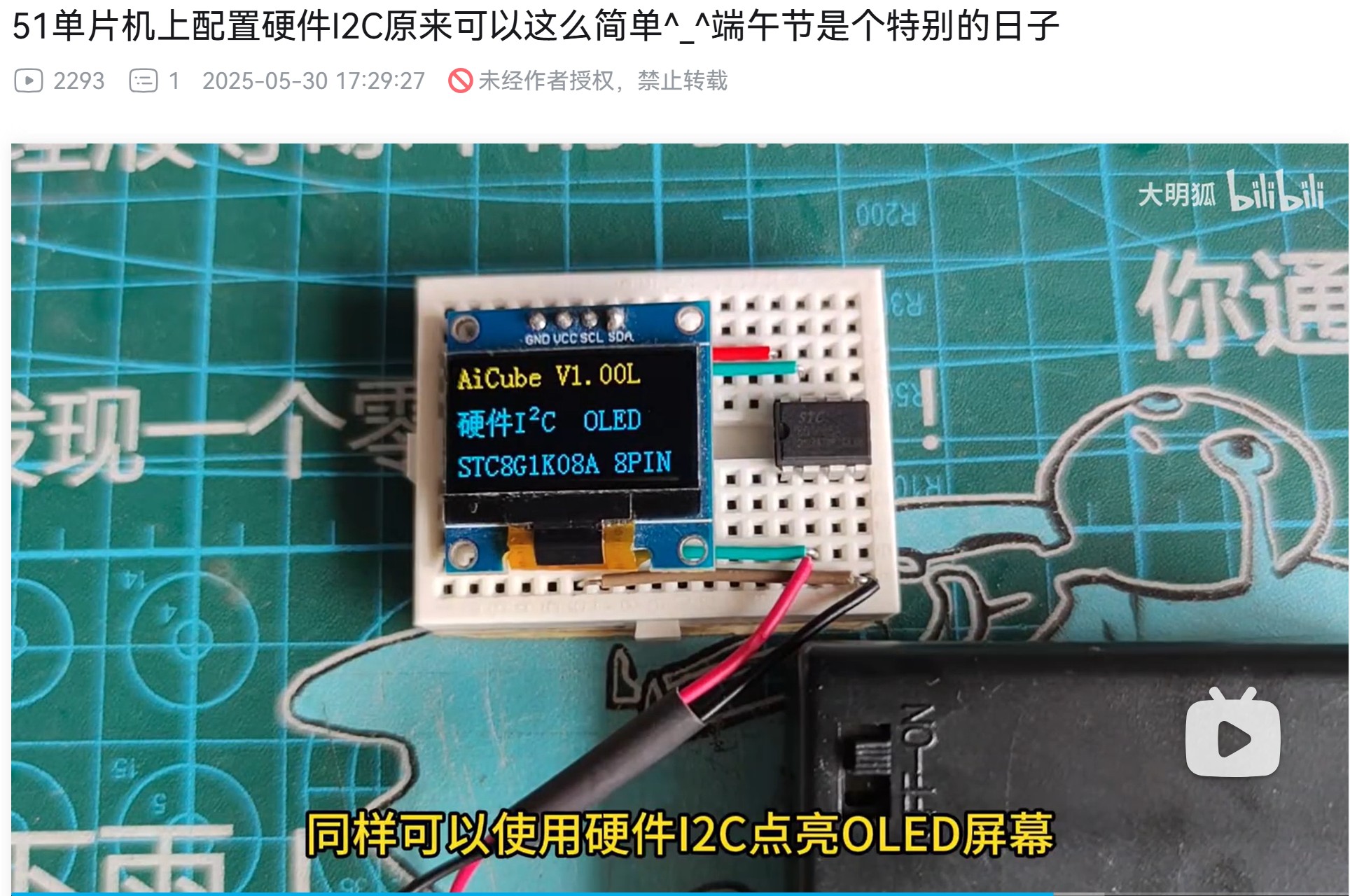

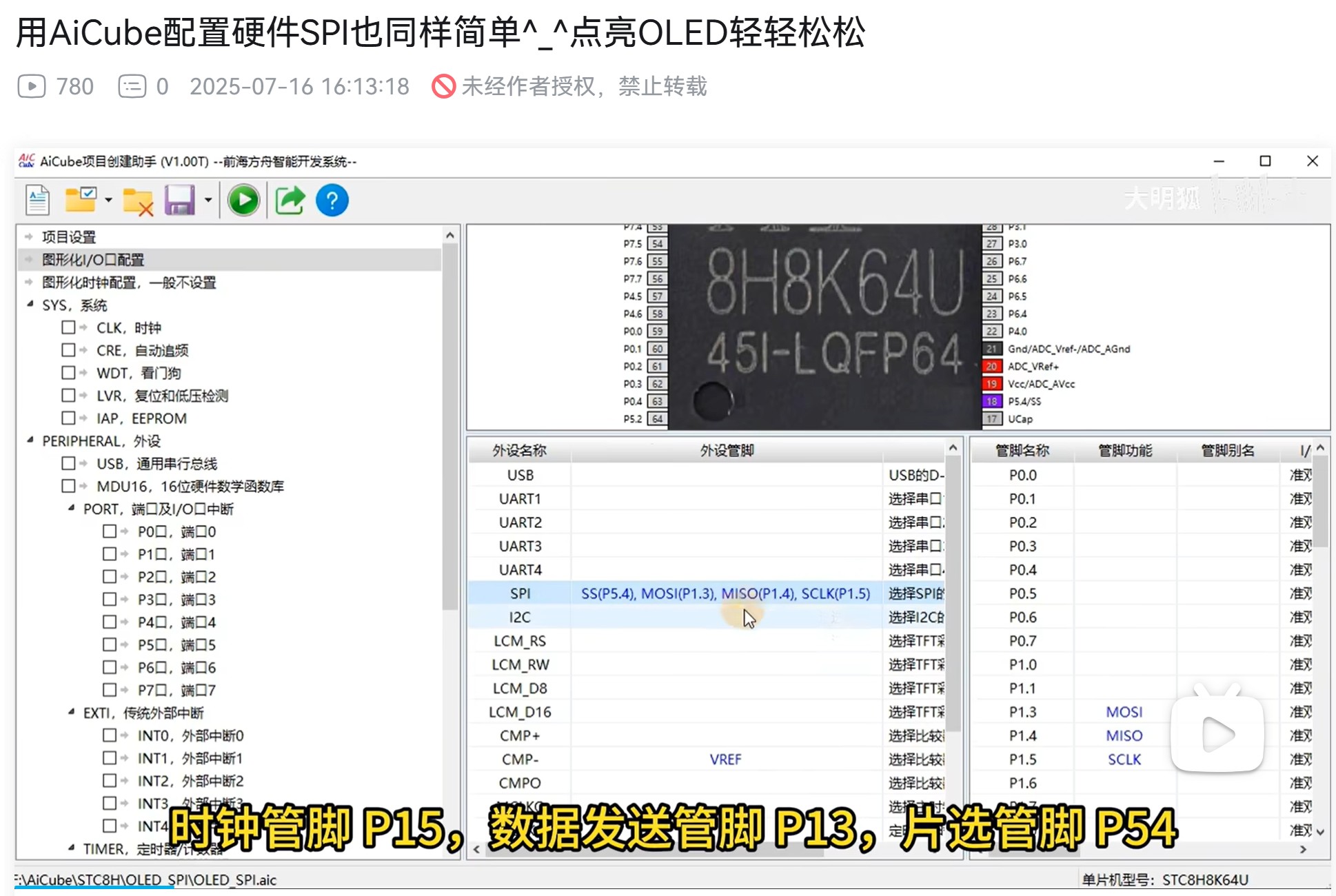

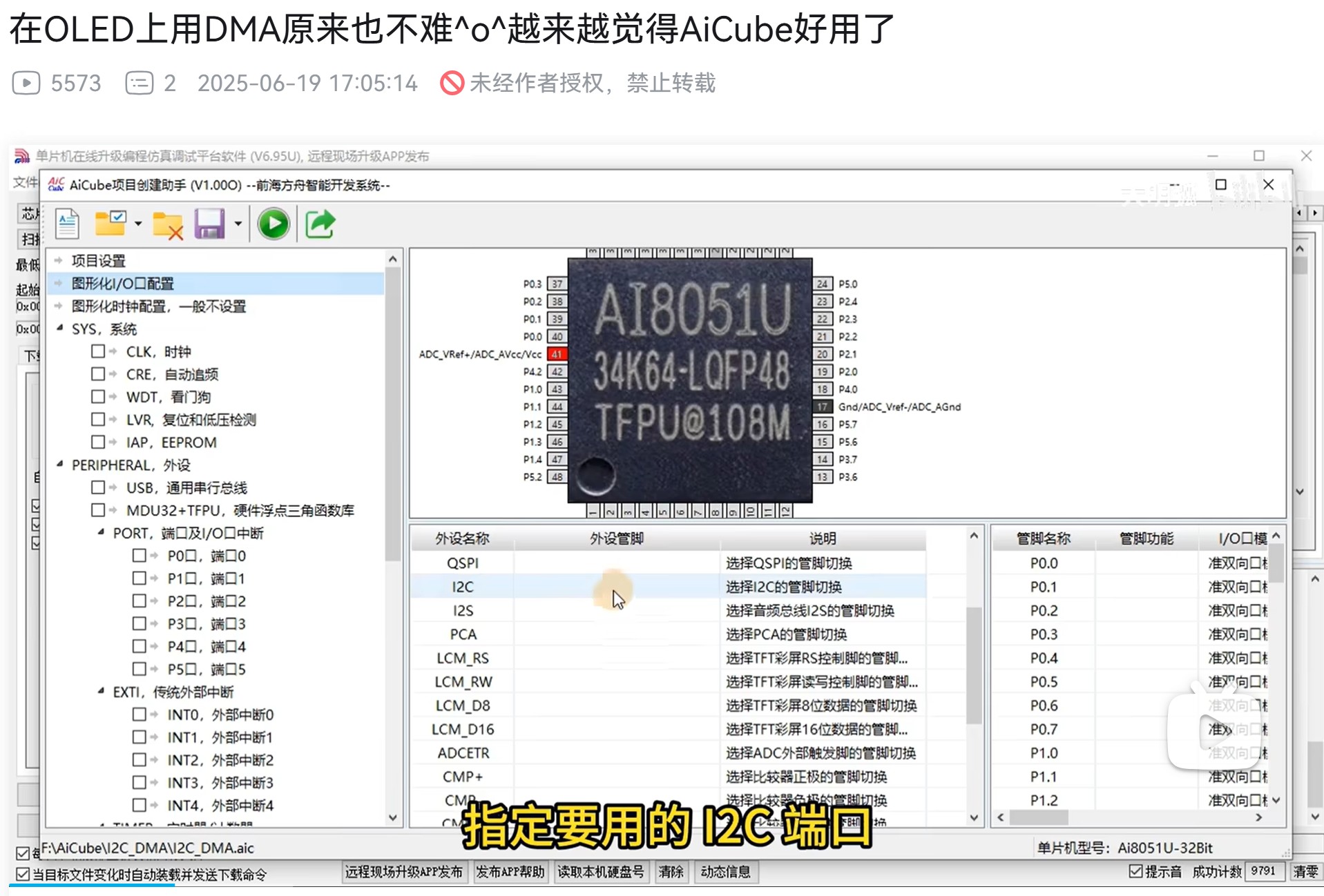

前面我给的那个硬件I2C和DMA的视频连接，就是从0开始配置的过程。视频里用STC8H8K64U和AI8051U两种芯片，都按照40MHz进行配置的，都可以顺利运行。

分频数的问题，只要配置正确，对于SSD1306的屏幕，分频数用2也能正常显示，而SH1106之类屏幕，以及AT24C之类存储芯片，则必须用3以上才可以。
这一点在硬件I2C点亮OLED的帖子里也有提到：https://www.stcaimcu.com/thread-18224-1-1.html

===================================================

例程里地址模式的注释写错这一点，因为之前跟中景园版的驱动作者聊过，他自己说的写的时候就很随意，甚至还有一些笔误。比如显示汉字的函数OLED_ShowCHinese，H大写就是手误，不过后来就这么发布了，无伤大雅。
但是那个试验箱例程里，确实应该更严谨一些。因为错误的注释，会在参考学习的时候造成困扰。
所以我的视频里，是对每条指令都写了中文的注释，以及汉化了数据手册里所有指令部分。重写注释的过程也是学习的过程。

汉化过程中还发现，就连SSD1306的原版数据手册里，都有一些错误。

神***

https://www.bilibili.com/video/BV1vsutzGERV

神***

https://www.bilibili.com/video/BV1GSu4zTErB

神***

https://www.bilibili.com/video/BV1GSu4zTErB

神***

https://www.bilibili.com/video/BV1XdN4ztEvp

神***

https://www.bilibili.com/video/BV1tXNCzeEUx

神***

https://www.bilibili.com/video/BV169K8zJE1t

mech***

大*** 发表于 2025-7-19 17:08
这里面仍然有几个误解

感谢大佬的详细解释，我也看了讲解视频，非常精彩。

1.关于0xb0命令在水平地址模式下的作用，我在水平地址下逐一调试0xb0-0xb7，发现没有任何变化。而0x21和0x22设置显示范围是能达到预期显示效果的。所以我仍然比较倾向于相信数据手册的说法，即0xb0仅针对页地址模式使用。不知大佬是否实际验证过水平地址模式下调整0xb0命令是否有效。

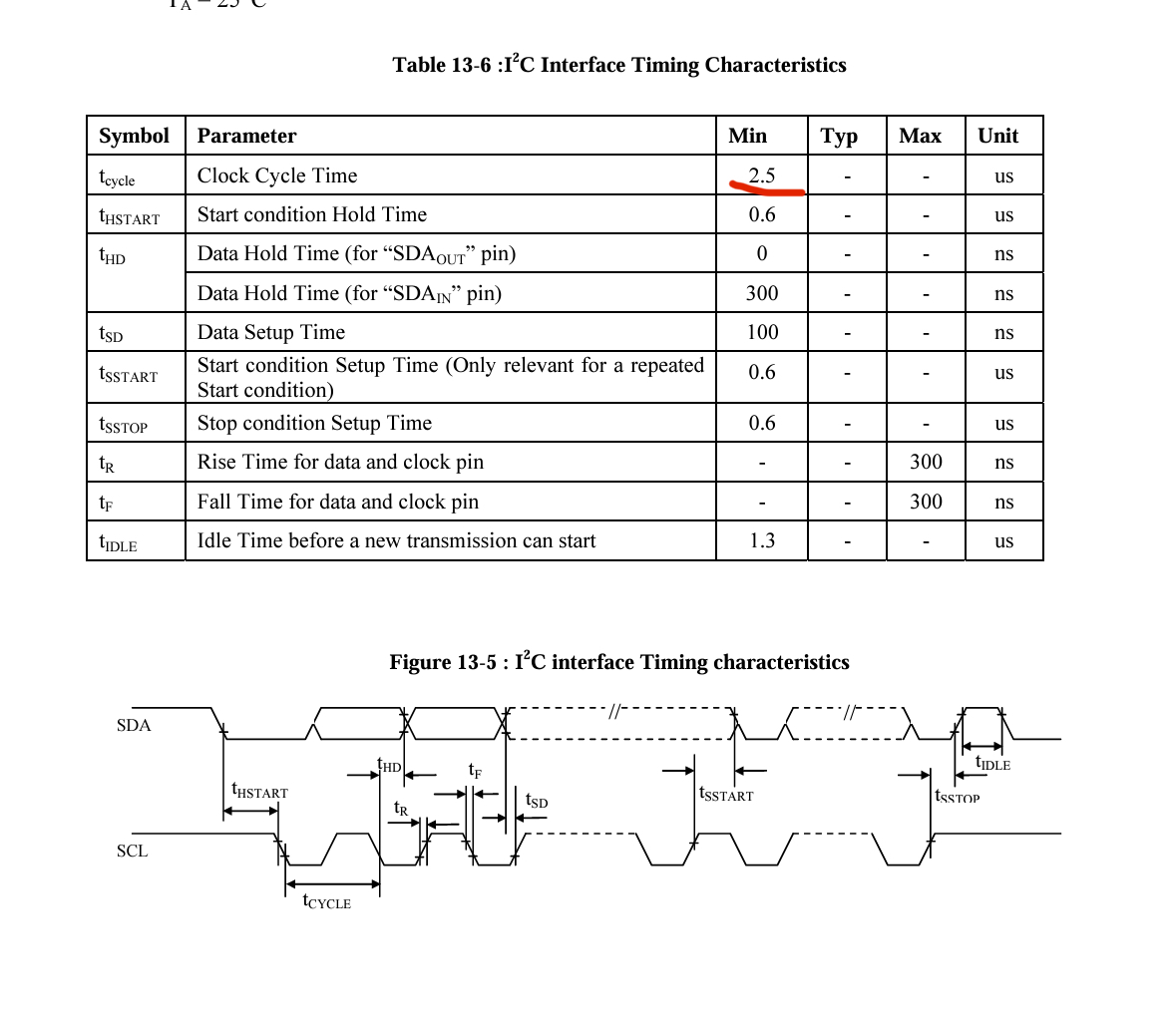

2. 关于传输速度，根据数据手册，ssd1306时钟周期最小需要2.5us，即最高速度对应的是i2c的高速模式400kbit/s。所以即使cpu时钟为24mhz，AIcube下设置分频2或3的情况下，速度也是超过的。但24mhz下，居然能正常显示。另外，如果是40mhz，即使通过分频将i2c速度降到400kbit/s以下，仍然不能正常显示。这是我还不解的地方。

大***

mech*** 发表于 2025-7-22 13:11
感谢大佬的详细解释，我也看了讲解视频，非常精彩。

1.关于0xb0命令在水平地址模式下的作用，我在水平地 ...

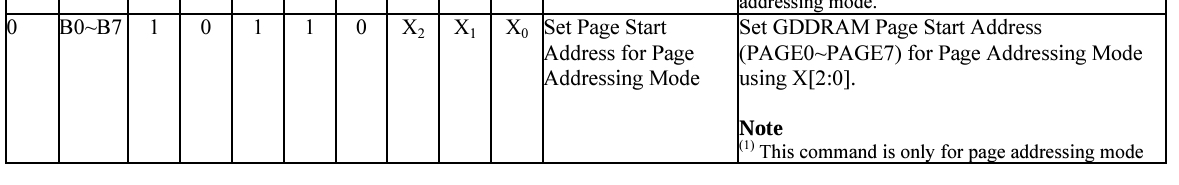

1. 关于0xB0指令，虽然SSD1306、SSD1309和SSD1315的数据手册里都说的是“Under Page Address Mode”，但是实际上在任何模式下都是有用的。

网上所有的例程也都使用0xB0进行定位的，因为都没有用0x21和0x22重设范围，默认都是128×64的范围。

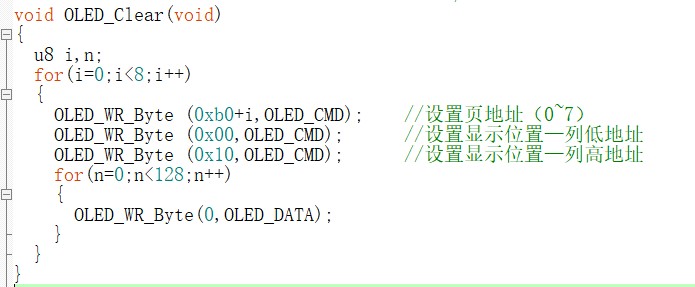

比如为了兼容SSD和SH系列的屏幕，清屏函数会用0xB0~0xB7的方式，分八次给每一行填充128个0；


再比如显示字符和图片的函数，高度大于一行的，也都是用“0xB0+行号”的方式，在每一行里写入对应的数据。
为了省事儿，我的所有程序都是默认用水平地址模式，都能正常定位。

https://www.stcaimcu.com/thread-6840-1-1.html


=======================================================
下面是刚刚重建的程序。

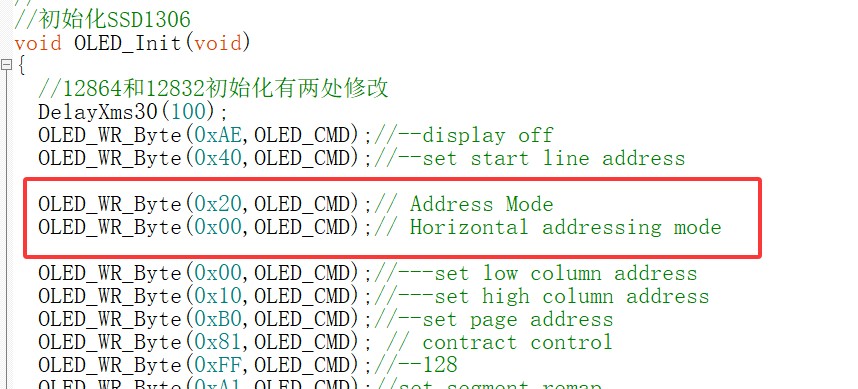

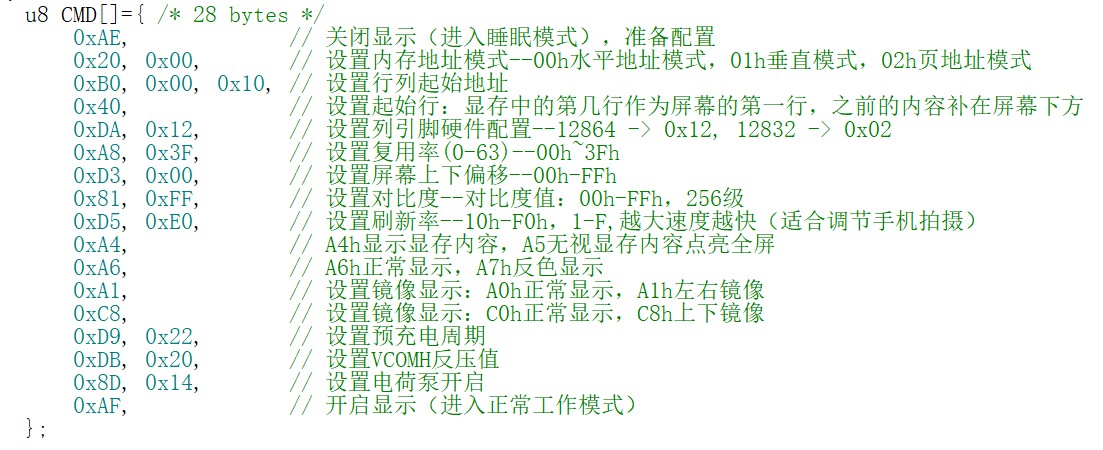

初始化函数里，配置的是水平地址模式

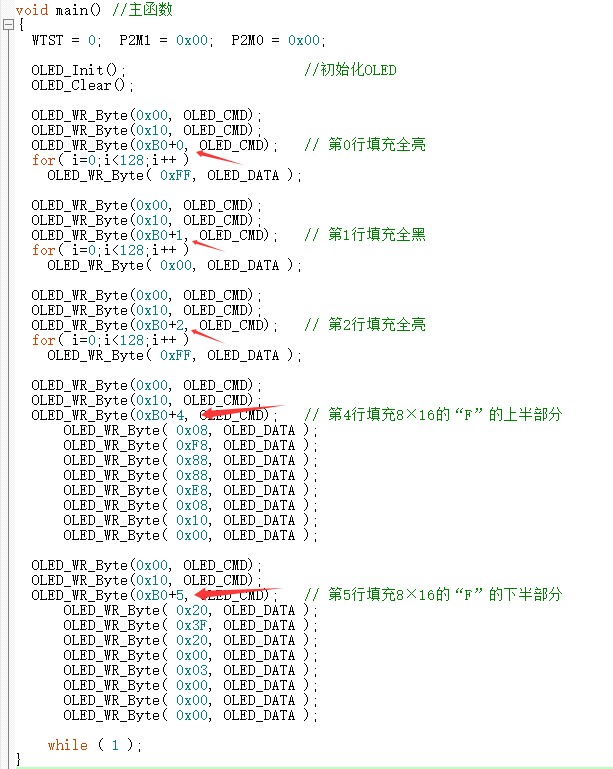

然后直接用指令方式显示内容
用“0xB0+行号”的方式定位要显示的行，然后发送要显示的内容数据。

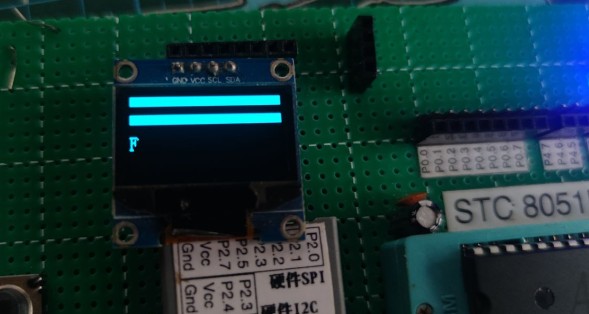

显示结果一切顺利



====================================================

2. 关于速度问题，数据手册上的只是理论值，就像上次说的，手册里的数据也不都准确，表格里的参数仅仅只是个参考。

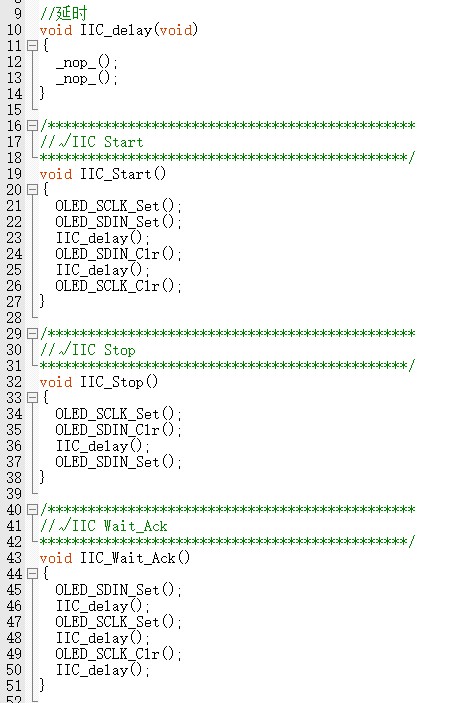

还是上面那个程序，用的是模拟I2C。发送间隔只用了两个nop。
单片机是AI8051U，40MHz运行。两个nop，加上调用延时函数，还有IO口的电平转换操作消耗的时钟，肯定也远小于表格里的2.5μs，结果就是上面照片里的依旧可以正常显示。


============================================================

所以光看手册没啥用，不如把你的代码发出来看一下，是不是代码里的原因。
