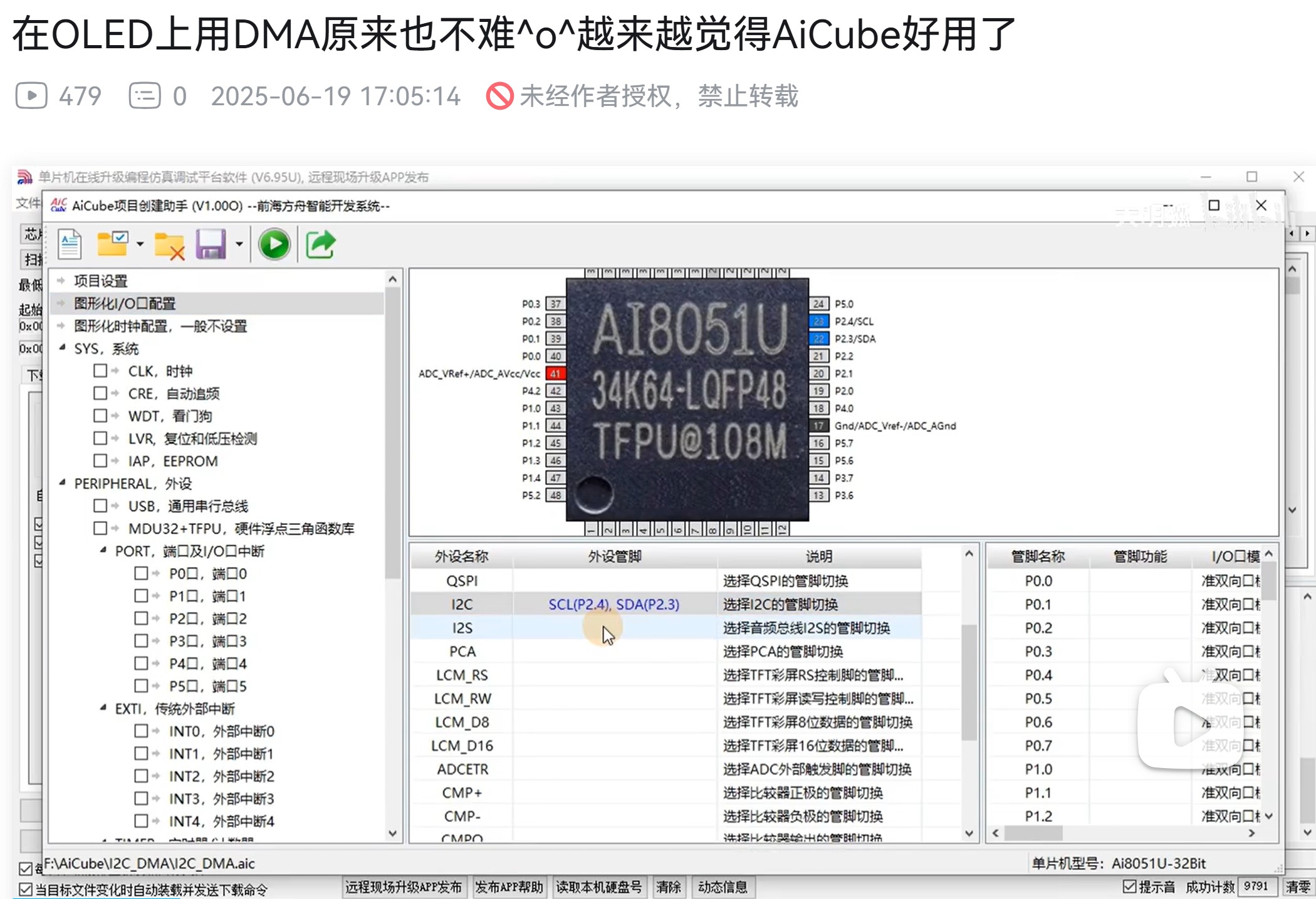

AiCube图形化程序自动生成【SPI，SPI-DMA，I2C，I2C-DMA】代码，驱动OLED-12864

大***

看到楼上的I/O口配置部分，突然想起一个问题，补充在这里就不另开帖子了。
之前论坛上有些朋友提过，使用论坛上的老刘示波器等等例程的时候，
屏幕会花屏或者内容错乱。
大家一直在程序方面寻找原因。

前段时间发现，可能是市面上的OLED屏幕模块质量问题，

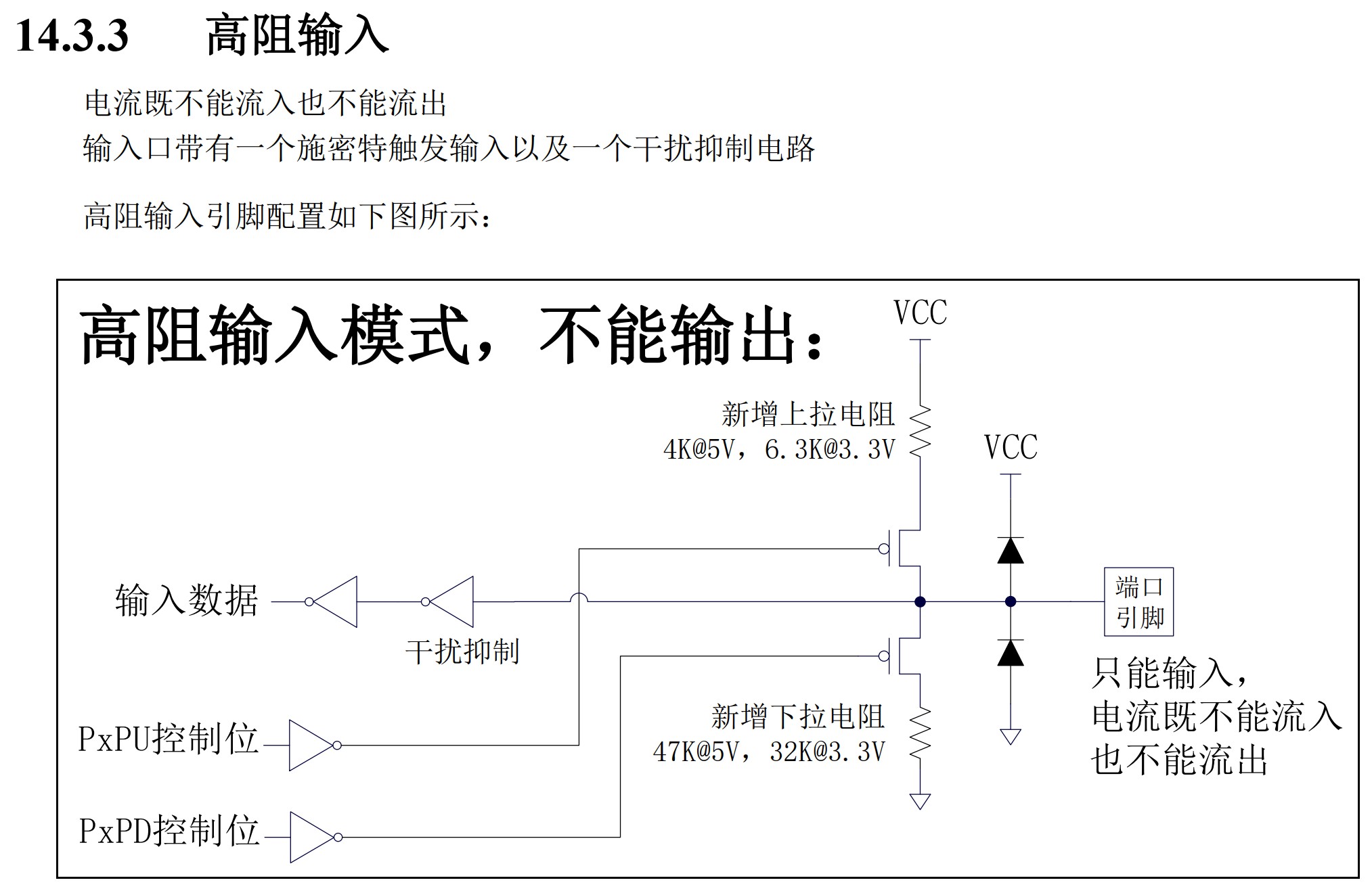

如果IO口启用了内部上拉电阻（PxPU），有些屏幕模块可以正常显示，
而有些屏幕模块就会显示混乱，关掉上拉电阻就又能正常显示。
不知道具体原因，但并不是程序本身的问题。

神***

大*** 发表于 2025-6-19 11:58
看到楼上的IO口配置部分，突然想起一个问题，补充在这里就不另开帖子了。
之前论坛上有些朋友提过，使用论 ...

SPI-OLED12864, 抗干扰 强：

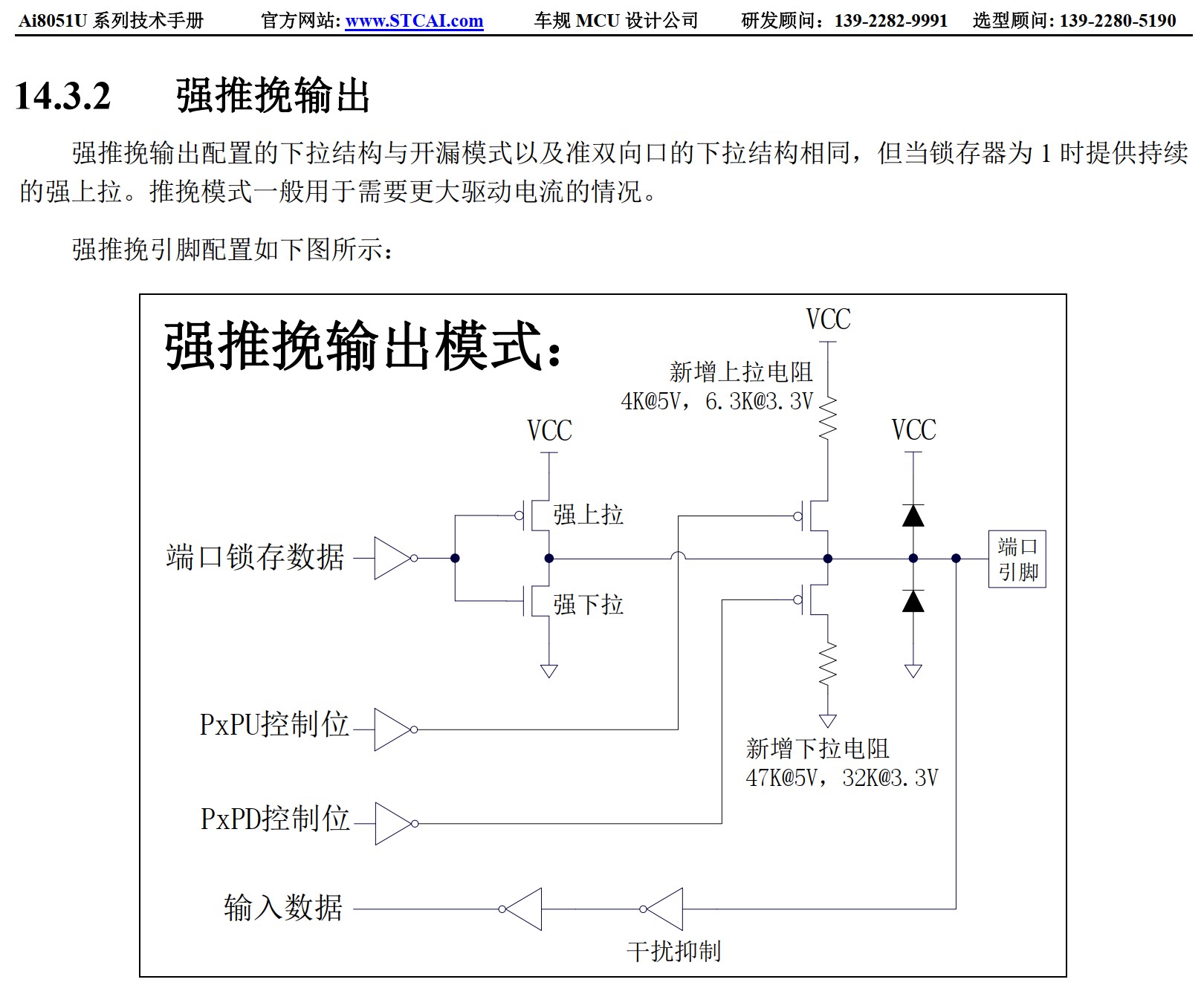

#SS, SCLK, MOSI, 都设置成强推挽，抗干扰肯定强 ！！！

I2C-OLED12864, 抗干扰 弱：

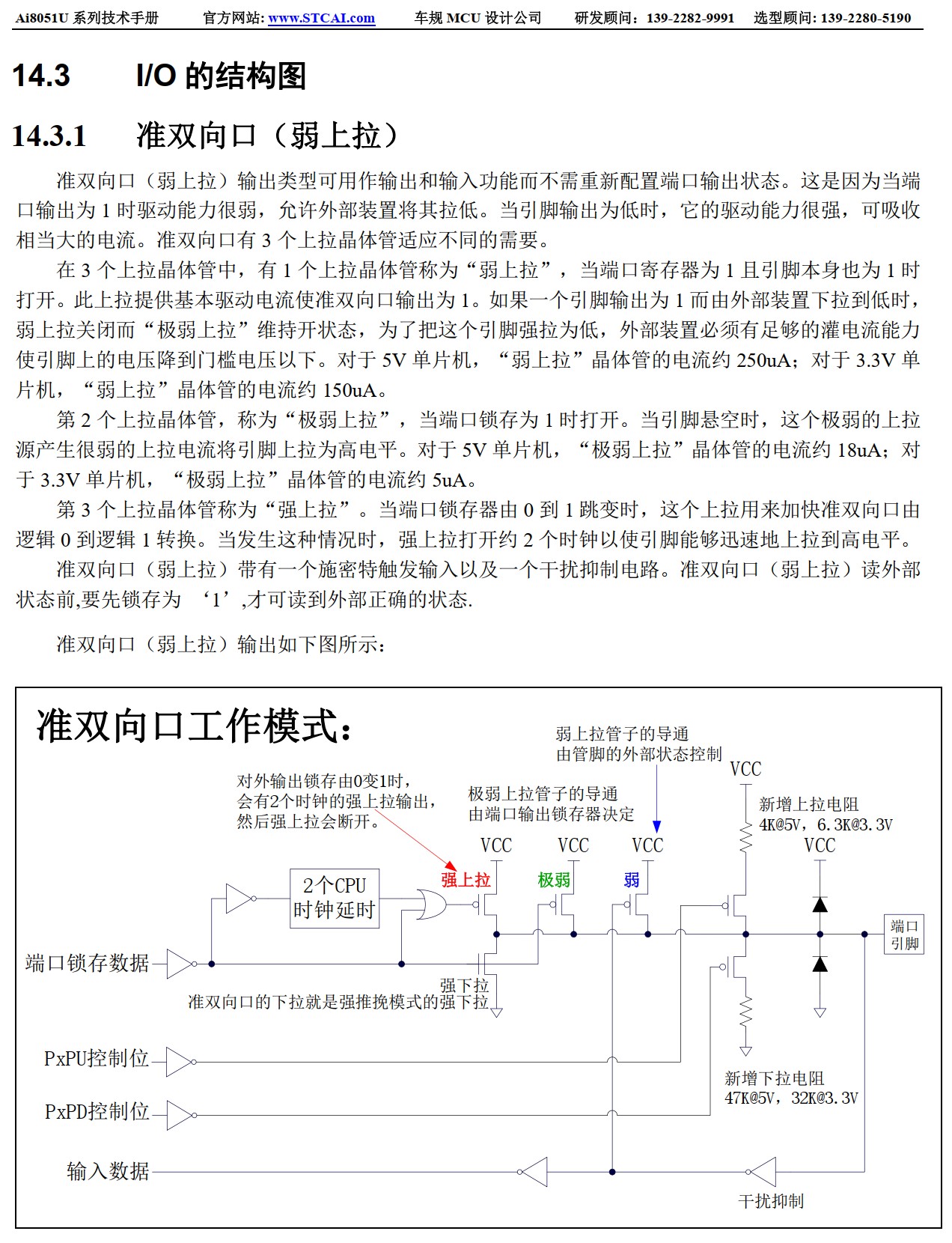

SCL, SDA, 都设置成【准双向口/弱上拉 + 上拉电阻】，抗干扰一般，容易【高 被拉 低】
===准双向口/弱上拉 的输出 低的能力 和强推挽输出低的能力一样强，外界干扰打不过这个低

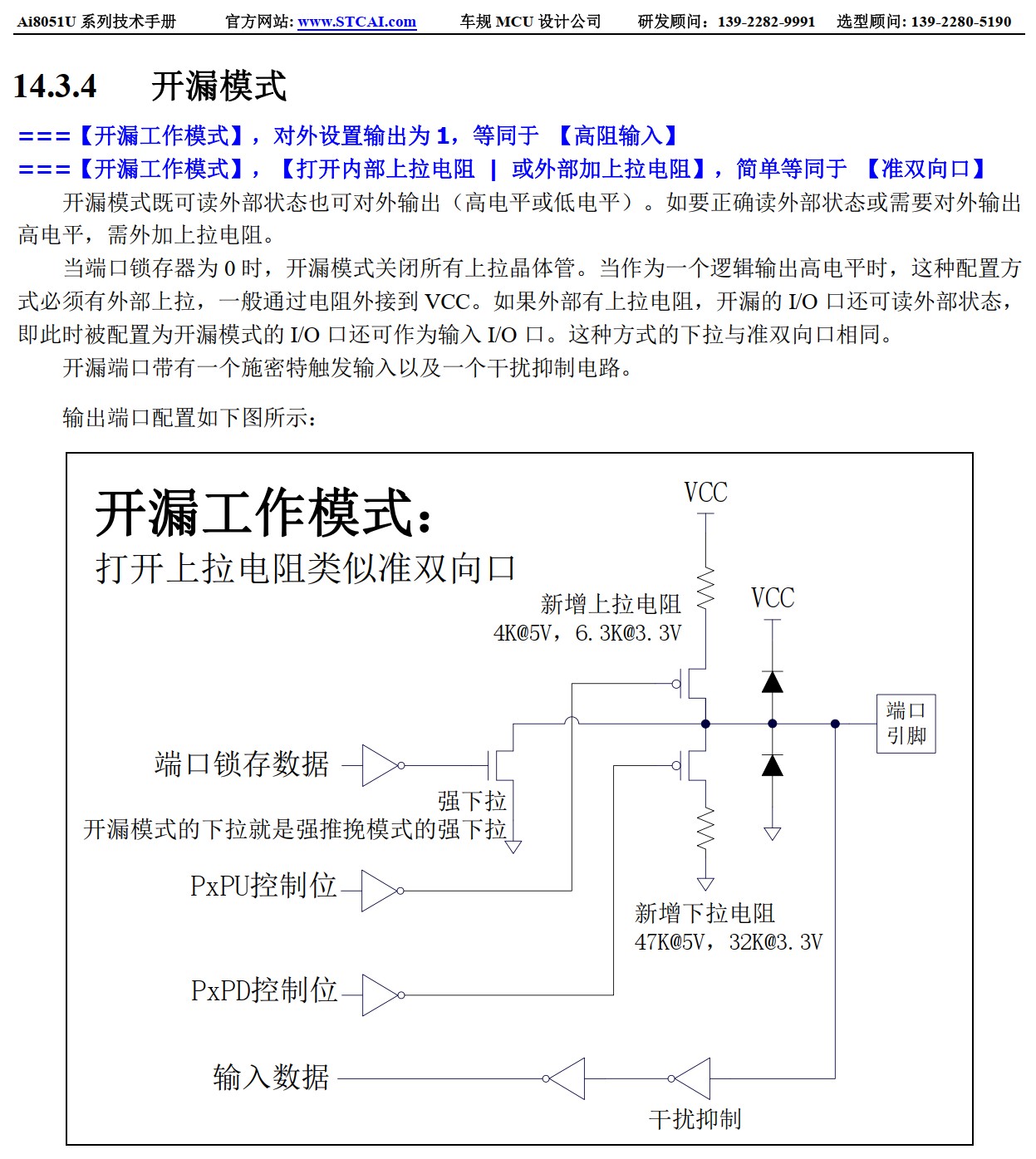

SCL, SDA, 都设置成【开漏 + 上拉电阻】，抗干扰一般，容易【高 被拉 低】
===开漏 输出 低的能力 和强推挽输出低的能力一样强，外界干扰打不过这个低

所以 I2C 的问题是 高 容易被干扰到 低，解决方案：
===1，卓教授，外加 500欧到 1K的强上拉，这样不容易被干扰到低
              卓老师后来重新布线，干扰小了，I2C 加 3K ~ 10K 上拉电阻即可

===2，直接改用 SPI 接口，
              #SS, SCLK, MOSI, 都设置成强推挽，抗干扰肯定强 ！！！

神***

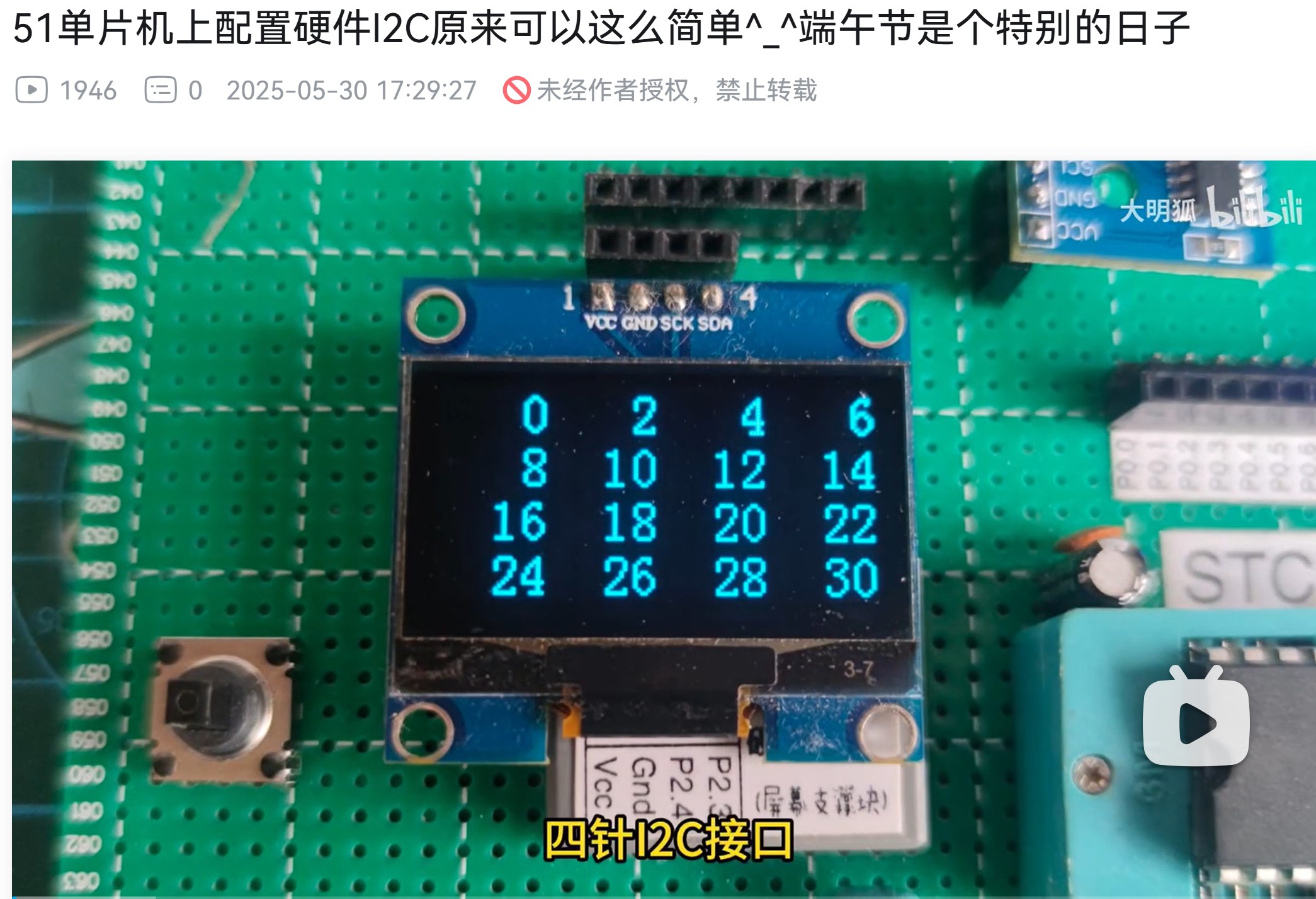

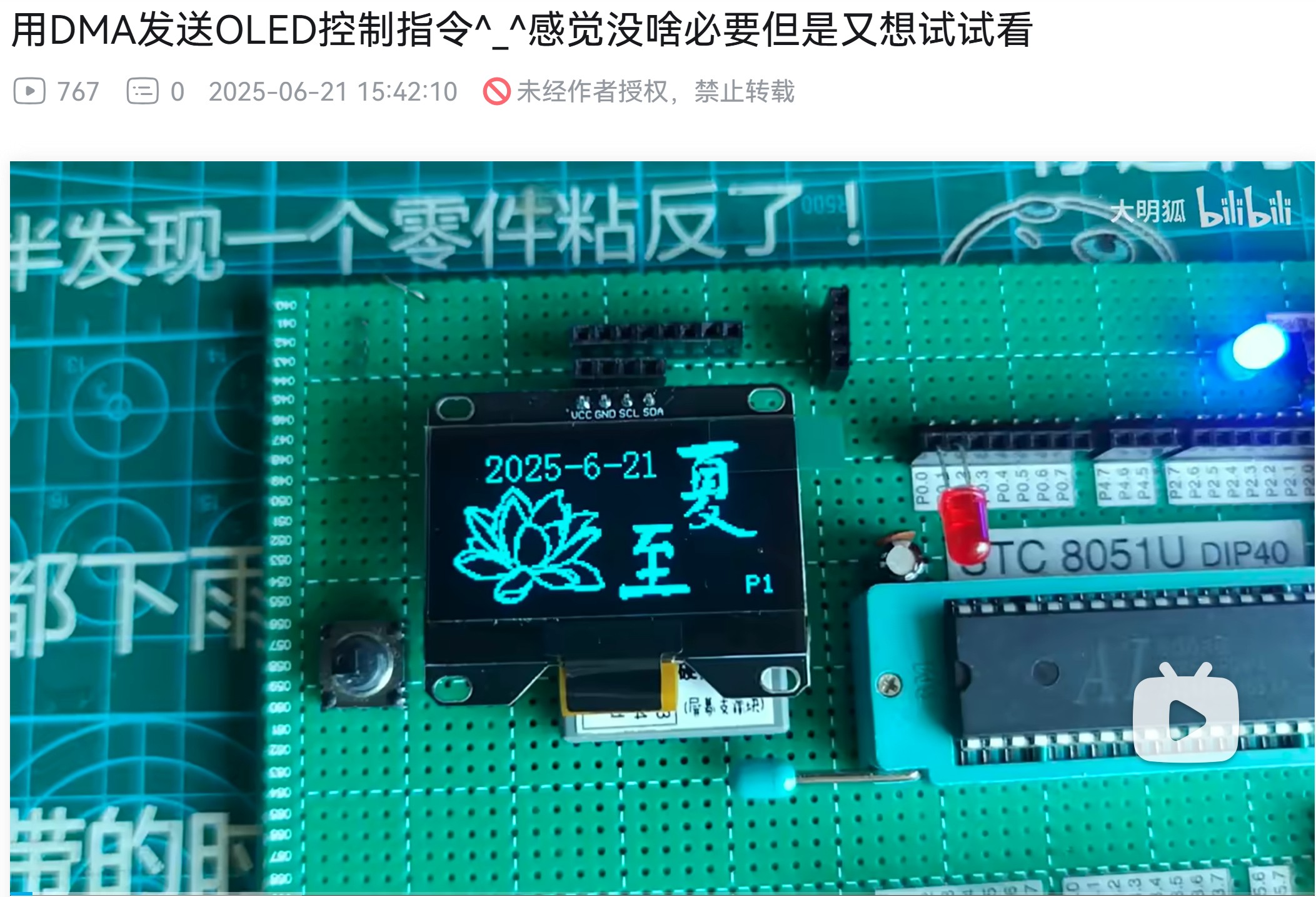

https://www.bilibili.com/video/BV1P67nztEYj?t=2.2



https://www.bilibili.com/video/BV1XdN4ztEvp?t=107.4



https://www.bilibili.com/video/BV1tXNCzeEUx?t=5.4


https://www.bilibili.com/video/BV169K8zJE1t?t=273.4

laohu***

非常实用的内容。感谢分享！

大***

试了一下SSD1306芯片的OLED12864屏幕专有的显示方式


把43张 76×64像素的图片取模成一个大数组 DANCER[26144];

屏幕的寻址模式设置成 【水平地址模式】

用OLED的设置显示范围的指令 0x21和 0x22 把屏幕控制范围缩小到图片的大小

void DMA_OLED_Set_Area( u8 x, u8 y, u8 width, u8 height )
{
    u8 CMD[6];

    u8 page = ( height % 8 ) ? ( height/8+1 ) : ( height/8 );

    if( x<0 || (x+width-1)>127 ) return;    //坐标范围不可以超出屏幕范围
    if( y<0 || (y+ page-1)>  7 ) return;

    CMD[0]= 0x21;                //设置列范围
    CMD[1]= x;                       //设置起始列
    CMD[2]= x+width-1;          //设置结束列

    CMD[3]= 0x22;                //设置行范围
    CMD[4]= y;                       //设置起始行
    CMD[5]= y+page-1;           //设置结束行

    DMA_SendCommand( CMD, 6 );
}
复制代码

然后直接发送图片里的所有数据

    DMA_OLED_Set_Area ( 26, 0, 76, 64 );        // 设置显示区域

    DMA_SendData ( DANCER, 76*8*43 );        // 发送所有数据

    DMA_OLED_Set_Area( 0, 0, 128, 64 );        // 恢复全屏区域
复制代码

显示完一组内容之后，就可以重新设置其他显示区域

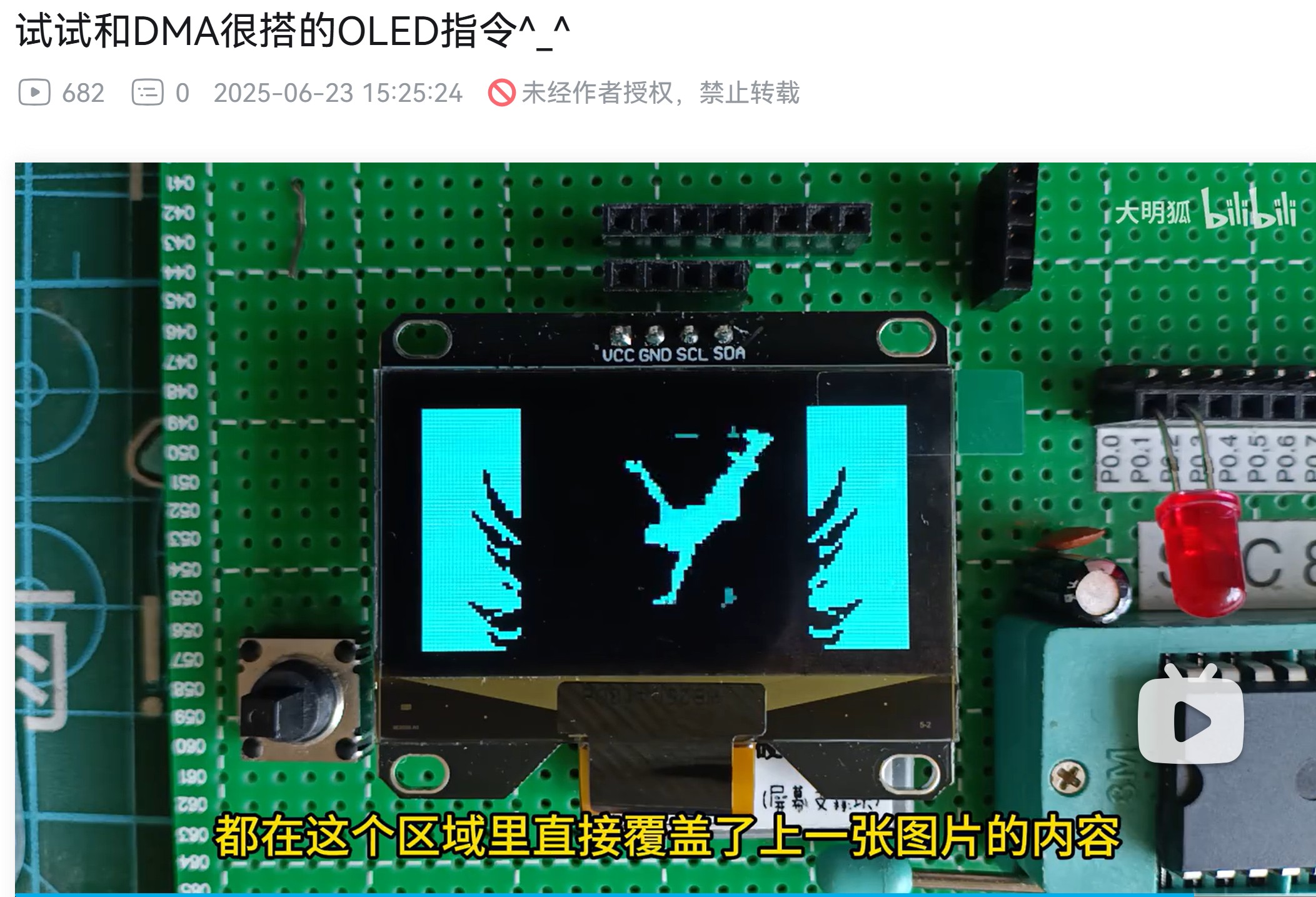

显示效果：




===============================================

还可以直接创建一个显示图片的函数

void DMA_OLED_ShowImage( u8 x, u8 y, u8 *pic, u8 width, u8 height )
{
        u16 bytes = ( height % 8 ) ? ( (height/8+1)*width ) : ( height/8*width );        //计算图片总字节数
        DMA_OLED_Set_Area( x, y, width, height );        //设置将控制区域为图片大小
        DMA_SendData ( pic, bytes );                           //发送图片所有数据
        DMA_OLED_Set_Area( 0, 0, 128, 64 );               //恢复控制区域为全屏
}
复制代码

不过这两个指令并不是通用指令
SSD1036、SSD1315、SSD1309等等支持，
SH1306等等不支持，还是要老老实实一行一行发送

定位函数

void DMA_OLED_Set_Pos( u8 x, u8 y )
{
        u8 CMD[3];
        x += 0;
        CMD[0] = ( 0xB0 + y );                                        // 设置起始列地址
        CMD[1] = ( x & 0x0F );                                        // 设置起始行地址低八位
        CMD[2] = ( 0x10 + ( x >> 4 ) );        // 设置起始行地址高八位
        DMA_SendCommand( CMD, 3 );
}
复制代码

两种清屏函数

void DMA_OLED_Clear() // 通用
{
        u8 DAT[128]={0};
        u8 i;
        for(i=0;i<8;i++)
        {
                DMA_OLED_Set_Pos( 0, i );
                DMA_SendData( DAT, 128 );
        }
}

void DMA_OLED_Clear() // 适合SSD1306等，不适合SH1106
{
        u8 DAT[1024]={0};
        DMA_OLED_Set_Pos( 0, 0 );
        DMA_SendData( DAT, 1024 );
}
复制代码

通用的显示图片函数

void DMA_OLED_ShowImage( u8 x, u8 y, u8 *pic, u8 width, u8 height )
{
        u8 i;
        u8 pages = ( height % 8 ) ? ( height/8+1 ) : ( height/8 );

        for( i=0; i<pages; i++ )
        {
                        DMA_OLED_Set_Pos( x, y+i );
                        DMA_SendData ( pic + width*i, width );
        }
}
复制代码

Mr.***

大*** 发表于 2025-6-17 15:33
I2C的发送和接收数据共用一条线（SDA），SPI是分成发送（MOSI）和接收（MISO）两条线。
因为控制OLED只需 ...

您解释的准确，精炼，易懂，非常感谢，又学到新知识了。

Mr.***

神*** 发表于 2025-6-19 09:56
进行了 MOSI / MISO 切换

加油，我对 www.STCAI.com 充满期待，这两年确实发展的很快，
STCAI 是目前我认为单片机圈内生态做的最好的，
有问必答，真的是贴心。

etlq***

学习了，真的好

41044***

为什么不转向vscode开发？

神***

41044*** 发表于 2025-6-28 17:35
为什么不转向vscode开发？

那只是一个 编辑器，我们论坛有这个版块，很多坛友在用
