学习 第一集 序言

red***

学习第1集 序言

感谢STC官方 免费+包邮的 Ai8051U 实验箱。
8051U强在哪里?
1.屏幕显示和视频播放(flash编程器)
2.IS录放音
3.PWM DMA
4.频谱分析仪(上位机)
5.手写计算器
6.QSPI,PWM移相,硬件乘除,单精度浮点

欢迎来到《8051单片机入门与实践》系列课程！无论你是电子爱好者、工科学生，还是希望转型物联网开发的从业者，这门课都将带你从零基础掌握经典单片机的核心技能。

为什么选择8051？
作为全球销量超10亿片的经典架构，8051不仅是嵌入式开发的“启蒙教材”，更是理解计算机系统底层逻辑的绝佳载体。其精简的指令集（仅111条）、模块化设计（CPU/RAM/ROM/IO独立单元）和低成本特性，使其在工业控制、智能仪表、消费电子等领域持续活跃。掌握8051，相当于掌握了嵌入式开发的“通用语言”，为后续学习ARM、STM32等高级平台奠定坚实基础。

本课程突破的难点

• 硬件层面：解剖8051核心模块（CPU时序、存储器分配、IO口工作模式），理解“最小系统”搭建逻辑；
• 软件层面：从汇编语言到C语言的编程过渡，掌握延时、中断、定时器等关键功能的实现；
• 实践层面：通过LED流水灯、数码管显示、矩阵键盘等经典案例，建立“硬件-代码-调试”的完整开发思维。


学习建议

• 动手优先：每节课后完成1个硬件实验，用万用表/示波器验证理论；
• 代码迭代：从“点亮一个LED”开始，逐步增加功能模块（如加入按键控制）；
• 问题溯源：遇到程序跑飞时，用仿真器单步调试，定位是硬件接触不良还是软件逻辑错误。


课程目标
通过本系列学习：

• 独立搭建51单片机最小系统；
• 编写并调试基于寄存器操作的汇编程序；
• 使用Keil C51开发环境完成C语言项目开发；
• 设计简单的智能控制终端（如温度报警器、智能小车）。


学习心得：

学习了第一集序言，让我对AI8051单片机技术有了全新的认识。老师深入浅出地讲解了单片机在嵌入式系统中的核心地位，以及AI8051系列单片机的独特优势和应用领域。我深刻体会到，单片机作为现代电子技术的基石，其重要性不言而喻。通过学习序言，我不仅了解了课程的学习目标和内容安排，更激发了我对单片机技术的浓厚兴趣。我意识到，掌握单片机技术将为我打开一扇通往智能世界的大门。未来，我将以饱满的热情投入到单片机的学习中，努力掌握每一项技术细节，为将来的实际应用打下坚实的基础。

red***

删除

red***

第六集 IO口
本集内容通俗易懂，了解了IO口的作用、工作方式、设置方法，收获很大。
一、IO口的基本概念
IO口是指用以连接外部设备（如CPU、GPU、存储设备等）到内部芯片的接口。它是半导体设备中连接和控制外部设备的重要通道，也是设备内部与外部通信的桥梁。

二、IO口的工作方式
IO口的工作方式分为物理连接和间接连接两种：

1. 物理连接：
   物理连接指的是通过物理路径（如固态连接、微线连接等）将外部设备与内部芯片直接连接起来。这种连接方式简单、可靠，但成本较高，通常用于需要高可靠性或复杂连接的场景。

2. 间接连接：
   间接连接是指通过内部设备（如CPU、GPU等）来间接连接外部设备。这种连接方式更为灵活，适用于需要高扩展性和性价比的场景。

三、IO口的设置方法
设置IO口的正确方法是确保设备内部有足够的通道来支持IO口的使用。具体方法包括：

1. 物理连接：
在CPU、GPU等内部设备中插入IO口，通常使用固态连接或微线连接。
需要确保内部有足够的通道来支持IO口的使用，以确保稳定性和可靠性。

2. 间接连接：
在CPU、GPU等内部设备中插入间接IO口。
确保内部有足够通道支持间接IO口的使用，通常使用固态连接或微线连接。

四、IO口的作用
IO口的作用包括：

1. 连接外部设备：
   IO口是连接外部设备（如CPU、GPU、存储设备等）到内部芯片的重要通道。
外部设备需要通过IO口获得内部芯片的控制信号。
IO口的正确设置是确保设备的稳定性和可靠性。

2. 保护功能：
   IO口可以提供保护功能，防止外部设备的损坏或意外连接。
例如，可以通过设置IO口的保护模式，禁止外部设备在特定状态下连接到内部芯片。

3. 通信支持：
   IO口是半导体设备之间通信的桥梁。
基于不同的设备架构，IO口可以支持不同的通信协议（如PCIe、USB、USB 3.0等）。
通过设置正确的通信协议，可以确保设备之间的数据传输稳定性和可靠性。

五、学习收获
通过学习AI8051单片机的IO口，我不仅掌握了其基本特性和配置方法，还积累了丰富的实践经验。我深刻体会到了单片机IO口在嵌入式系统中的重要作用，以及在实际应用中可能遇到的问题和解决方法。这次学习经历不仅提升了我的专业技能，也培养了我解决问题的能力和创新思维。我相信，在未来的学习和工作中，这些知识和经验将对我产生深远的影响。

国芯人***

在学习视频第六集时，我们学习了关于IO口（I/O Port）的基本概念、工作方式、设置方法以及其在半导体设备中的作用。IO口是半导体设备中连接外部设备和芯片的重要接口，具有重要的技术意义和应用价值。

一、IO口的基本概念
IO口是指用以连接外部设备（如CPU、GPU、存储设备等）到内部芯片的接口。它是半导体设备中连接和控制外部设备的重要通道，也是设备内部与外部通信的桥梁。

二、IO口的工作方式
IO口的工作方式分为物理连接和间接连接两种：

1. 物理连接：
   物理连接指的是通过物理路径（如固态连接、微线连接等）将外部设备与内部芯片直接连接起来。这种连接方式简单、可靠，但成本较高，通常用于需要高可靠性或复杂连接的场景。

2. 间接连接：
   间接连接是指通过内部设备（如CPU、GPU等）来间接连接外部设备。这种连接方式更为灵活，适用于需要高扩展性和性价比的场景。

三、IO口的设置方法
设置IO口的正确方法是确保设备内部有足够的通道来支持IO口的使用。具体方法包括：

1. 物理连接：
在CPU、GPU等内部设备中插入IO口，通常使用固态连接或微线连接。
需要确保内部有足够的通道来支持IO口的使用，以确保稳定性和可靠性。

2. 间接连接：
在CPU、GPU等内部设备中插入间接IO口。
确保内部有足够通道支持间接IO口的使用，通常使用固态连接或微线连接。

四、IO口的作用
IO口的作用包括：

1. 连接外部设备：
   IO口是连接外部设备（如CPU、GPU、存储设备等）到内部芯片的重要通道。
外部设备需要通过IO口获得内部芯片的控制信号。
IO口的正确设置是确保设备的稳定性和可靠性。

2. 保护功能：
   IO口可以提供保护功能，防止外部设备的损坏或意外连接。
例如，可以通过设置IO口的保护模式，禁止外部设备在特定状态下连接到内部芯片。

3. 通信支持：
   IO口是半导体设备之间通信的桥梁。
基于不同的设备架构，IO口可以支持不同的通信协议（如PCIe、USB、USB 3.0等）。
通过设置正确的通信协议，可以确保设备之间的数据传输稳定性和可靠性。

五、学习收获
通过学习IO口的内容，我深刻理解了IO口在半导体设备中的重要性。IO口不仅在连接外部设备时起关键作用，还为设备的通信和控制提供了可靠的基础。同时，我掌握了IO口的工作方式、设置方法以及其在不同场景中的应用，这对我未来的工作和研究具有重要的指导意义。

总之，IO口是半导体设备中连接和控制外部设备的重要接口，掌握其基本知识和技能对我的技术学习和应用工作非常关键。

[本文内容由国芯人工智能辅助生成，仅供参考]

32位80***

以评论的方式，在同一个帖子中打卡，不要再重新开帖了，将前面的帖子整合到一起

red***

第七集 定时器中断学习内容和学习心得

刚才学习了定时器中断，了解定时器的作用、如何编写和使用。


学习知识：

• 理解定时器中断的基本概念：定时器中断是单片机中的一种重要功能，它允许单片机在特定的时间间隔后执行中断服务程序。AI8051单片机可能具有多个定时器，每个定时器都可以配置为不同的工作模式。
• 掌握定时器中断的工作原理：定时器通过计数内部或外部的时钟脉冲来工作。当定时器计数到预设值时，会产生一个中断信号，触发中断服务程序的执行。
• 学习定时器中断的应用场景：定时器中断常用于需要精确时间控制的场合，如PWM生成、实时时钟、数据采样等。


定时器中断核心原理

• 定时器本质：16位加1计数器（THx+TLx），内部时钟脉冲或外部引脚脉冲驱动，溢出时触发中断。
• 中断机制：定时器溢出后硬件置位TFx标志，若中断使能（ETx=1且EA=1），CPU响应中断并跳转至服务程序。
• 晶振与机器周期：12MHz晶振下，机器周期=1μs；定时时间=计数值×机器周期。


定时器配置关键步骤

• 模式选择（TMOD寄存器）

  • 模式0（13位）：THx高8位+TLx低5位，最大定时8192μs（12MHz）。
  • 模式1（16位）：全16位计数，最大定时65536μs（12MHz）。
  • 模式2（8位自动重装）：THx存储初值，TLx溢出后自动重装，适用于高频定时（如PWM）。
  • 模式3（拆分）：Timer0拆分为两个独立8位定时器（TL0/TH0）。

• 中断使能（TCON & IE寄存器）

  • TCON：TRx启动定时器（1=启动），TFx溢出标志（硬件清零）。
  • IE：ETx使能定时器中断，EA全局中断使能。


学习心得：

学习AI8051单片机定时器中断，让我深刻体会到了时间管理在嵌入式系统中的重要性。定时器中断如同单片机的心脏，精准把控着程序的节奏。通过配置TMOD、TCON等寄存器，我学会了如何设定定时器的初值和工作模式，让单片机在特定时间间隔后自动执行中断服务程序。这一过程中，我遇到了不少挑战，比如中断服务程序的编写、定时器溢出的处理等。但通过不断调试和查阅资料，我逐渐掌握了定时器中断的核心技术。它不仅让程序更加高效、可靠，还为后续的多任务处理、PWM波形生成等复杂应用打下了坚实基础。这次学习让我对单片机的功能有了更全面的认识，也激发了我对嵌入式系统开发的浓厚兴趣。

神***

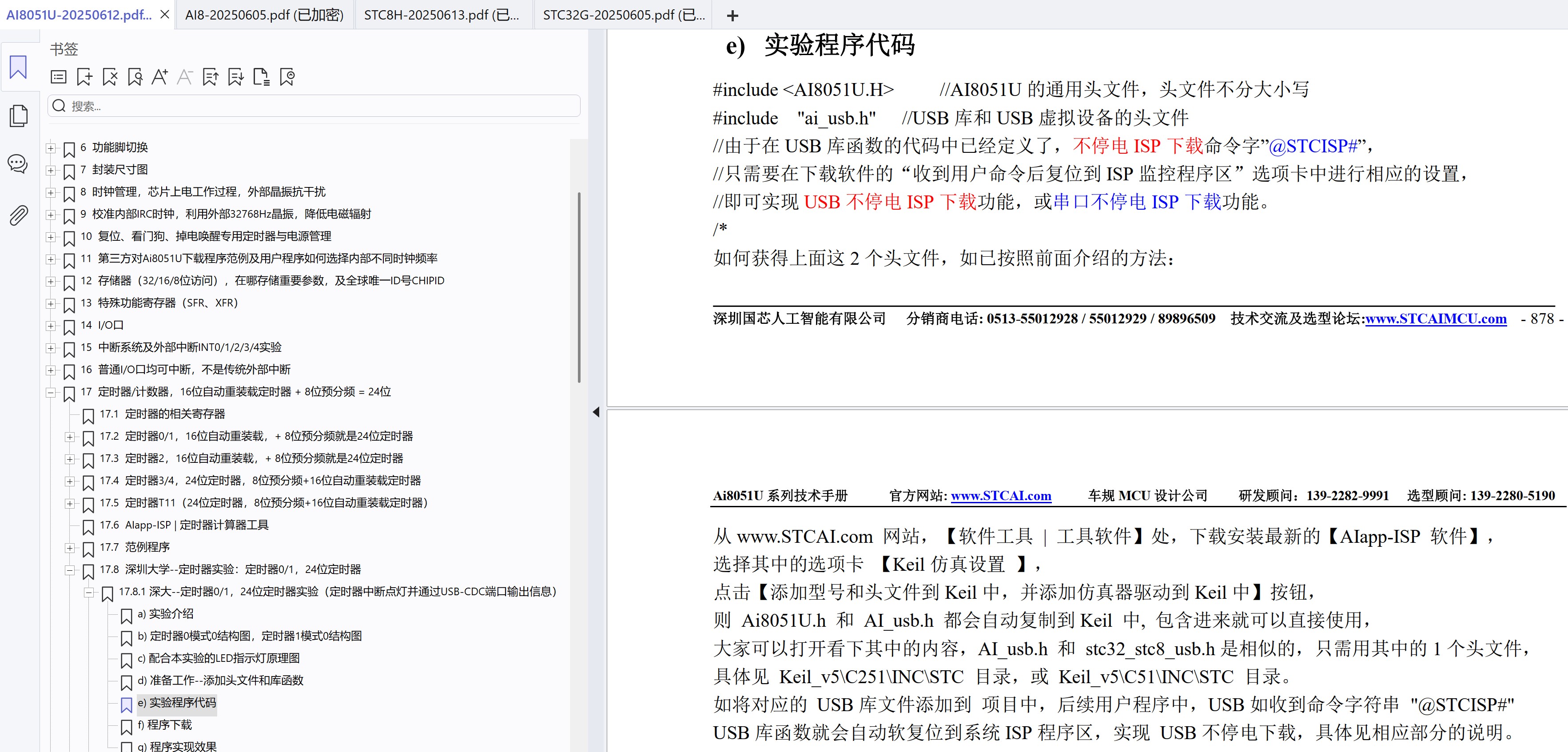

https://www.stcaimcu.com/data/download/Datasheet/AI8051U.pdf

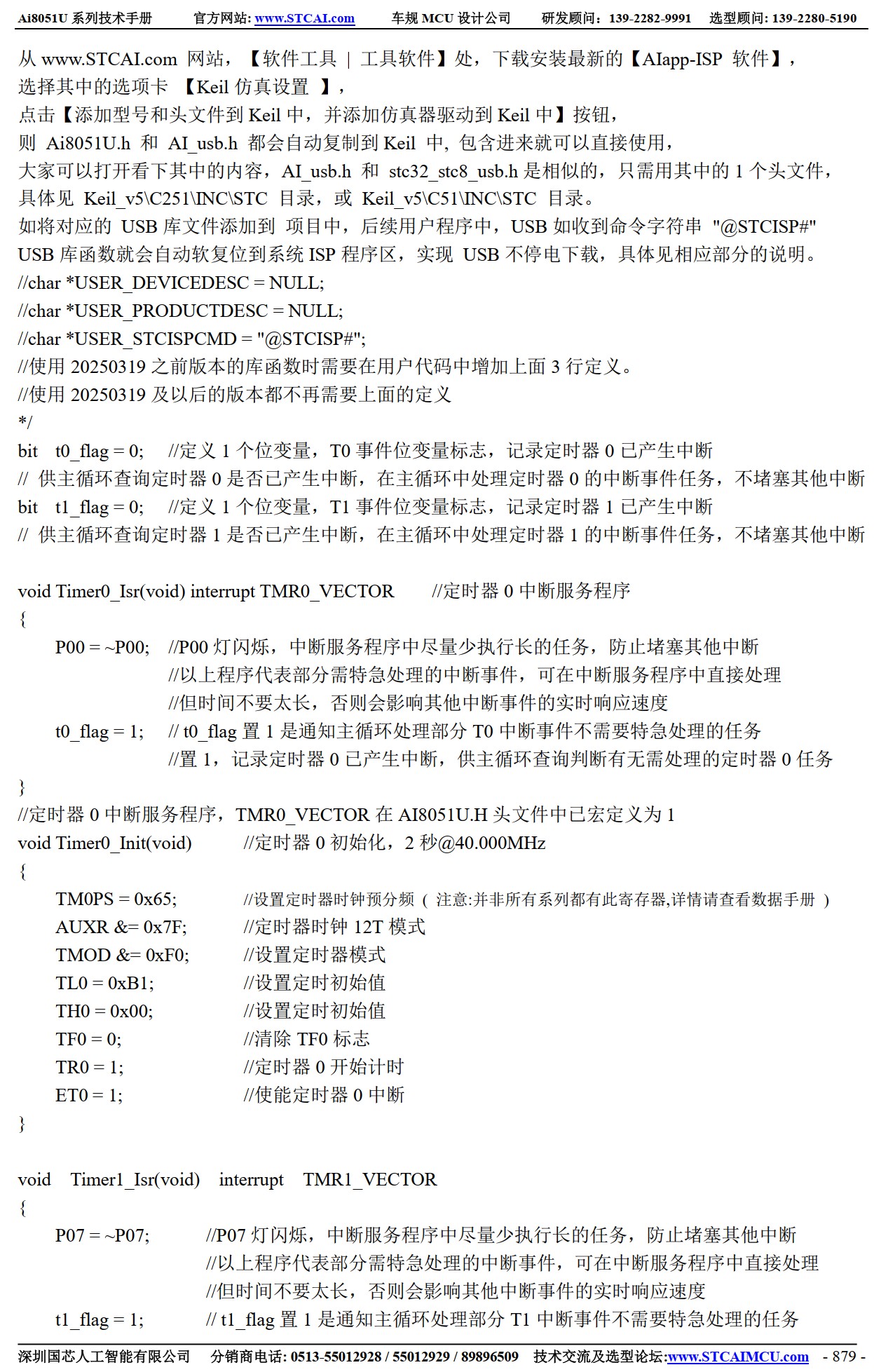

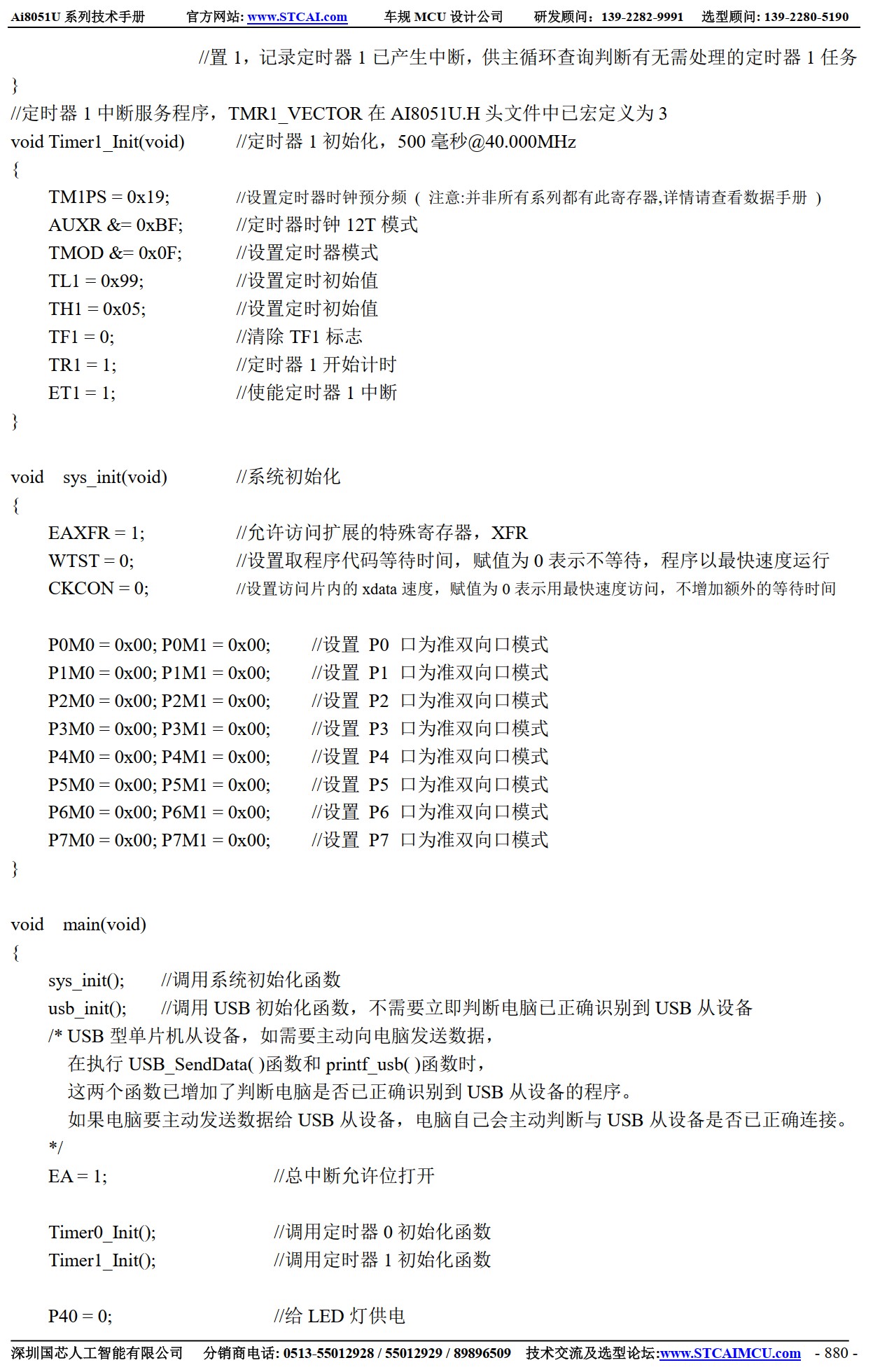

用下面的代码

red***

第九集 数码管学习

现在学习数码管，数码管是常用的显示器件。
一、学习内容
本集着重学习了数码管显示技术的核心原理与实战应用，系统讲解了LED数码管的工作机制及单片机驱动方法。

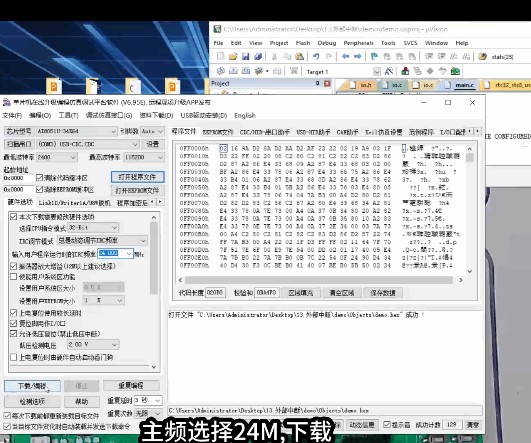

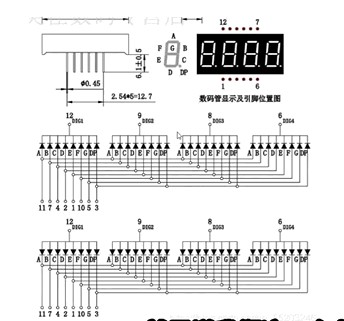

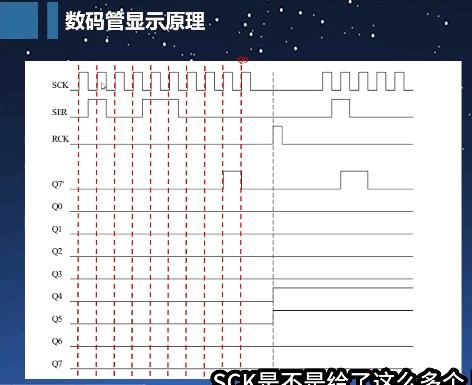

首先剖析数码管结构，区分共阴极与共阳极两种类型的电平特性，通过动态扫描原理突破IO口资源限制，实现多位数码管复用显示。课程深入讲解段选信号与位选信号的时序配合，结合8051单片机的P0-P3端口特性，演示如何通过锁存器（如74HC573）或移位寄存器（如74HC595）扩展输出能力，解决端口不足难题。
  编程方面重点解析静态显示与动态扫描两种模式的代码实现差异：静态显示通过直接赋值实现稳定显示，动态扫描则依赖定时器中断实现高频轮询刷新。课程提供查表法转换数字到段码的编程技巧，并对比直接赋值与数组映射两种编码方式的效率差异。通过Proteus仿真演示4位数码管计时器案例，从硬件连线到中断服务程序编写，完整呈现项目开发流程。
   实战环节强调动态扫描的刷新率控制（通常需≥50Hz避免闪烁），以及限流电阻的计算方法（根据VCC电压与LED压降确定）。拓展内容涉及数码管与LCD的混合显示方案，以及工业场景中多级菜单显示的架构设计。本集通过理论结合实验箱实操，使学习者掌握从单个字符显示到复杂动态效果的全流程开发能力，为后续智能仪表、物联网终端等项目奠定显示模块开发基础。

二、学习心得：

    在探索AI8051单片机与数码管结合应用的过程中，我深刻体会到了嵌入式系统开发的精妙与挑战。数码管作为人机交互的重要界面，其显示效果直接影响到产品的用户体验。通过本次学习，通过仿真，我不仅掌握了数码管的基本工作原理，还学会了如何利用AI8051单片机实现对其的精准控制。

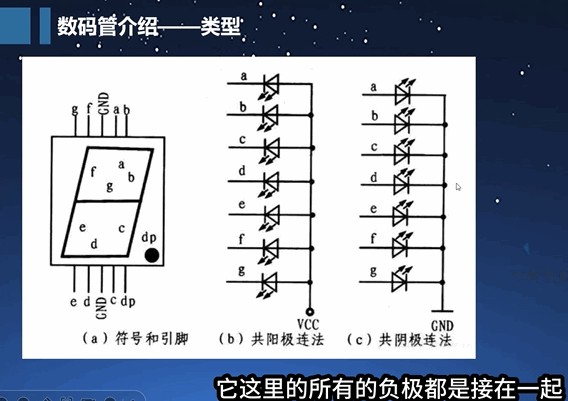

学习之初，我首先了解了数码管的内部结构和工作原理。数码管由多个发光二极管组成，通过不同的段码组合可以显示出0-9的数字以及部分字母。共阳极和共阴极两种接法的学习，让我明白了如何根据硬件电路设计选择合适的驱动方式。

在接口电路设计方面，我学会了如何利用AI8051单片机的I/O口与数码管进行连接。通过译码器的使用，我成功地扩展了单片机的I/O口，实现了对多位数码管的独立控制。这一过程中，我深刻体会到了硬件电路设计与软件编程的紧密结合。

编程控制是本次学习的重点。我通过编写段码表，实现了对数码管显示内容的精确控制。动态显示技术的掌握，让我能够利用人眼视觉暂留原理，实现多位数码管的同时显示，大大提高了显示效果。在编程过程中，我遇到了不少挑战，如显示乱码、闪烁等问题。通过不断调试和优化程序，我逐渐掌握了解决这些问题的方法。

本次学习让我对AI8051单片机有了更深入的了解，也提升了我的嵌入式系统开发能力。我深刻体会到了理论与实践相结合的重要性，只有将所学知识应用到实际项目中，才能真正掌握其精髓。未来，我将继续深入学习嵌入式系统开发的相关知识，为成为一名优秀的嵌入式系统工程师而努力。

red***

第20集 ADC-NTC学习内容与心得体会

一、学习内容总结
1. ADC（模数转换）基础

• 原理与架构

  • ADC将模拟信号转换为数字信号，8051单片机常用SAR（逐次逼近型）架构，分辨率8位或10位。
  • 关键参数：参考电压（Vref）、转换时间、采样率。例如，SN8F5701的Vref可选为VDD、4V、3V、2V，影响分辨率和测量范围。

• 配置与初始化

  • 通过寄存器设置ADC通道、参考电压、时钟频率（如4分频或2分频），并启用ADC功能。
  • 示例代码：ADC_Init(ADC_PRESSEL_FHRC_D8, ADC_Cycle_6Cycle) 配置ADC时钟分频和转换周期。


2. NTC热敏电阻特性

• 工作原理

  • NTC电阻值随温度升高而减小，通过测量电压变化推算温度。
  • 应用场景：温度检测（如电子温度计、电池保护）、浪涌电流抑制、温度补偿。

• 硬件连接

  • 电路设计：NTC与固定电阻（如10kΩ）组成分压电路，连接至ADC输入引脚。
  • 参考电压选择：内部VDD或外部调整Vref以提高精度。


3. 软件编程与算法

• ADC采样

  • 配置ADC通道，启动转换，读取数字值。例如，通过循环读取ADC值并取平均以减少噪声。
  • 示例代码：ADC_Value = ADC_Read(ADC_CHANNEL_4) 获取ADC值。

• 温度计算

  • 查表法：利用NTC的电阻-温度对照表（RT表），将ADC值转换为电阻值，再查表得到温度

• 数据处理

  • 多次采样取平均（如10次），提高测量稳定性。


4. 实验与调试

• 硬件调试

  • 检查分压电路是否正确，确保NTC与电阻连接无误，ADC引脚配置正确。

• 软件调试

  • 验证ADC初始化是否成功，检查转换后的数字值是否在预期范围内，调试查表或计算算法的准确性。

• 误差分析

  • 通过校准（如两点校准法）提高精度，解决NTC非线性问题。


5. 应用案例

• 电池温度保护：监测锂电池温度，超过安全阈值时停止充电或放电。
• 环境温度监测：如温室控制、家电（空调、冰箱）的温度感应。


二、学习心得体会1. 知识收获

• ADC与NTC的协同工作
  理解了如何通过ADC将NTC的物理变化（电阻）转换为数字信号，实现温度监测。
• 硬件与软件结合
  认识到硬件电路设计（如分压电路）对ADC采样的重要性，以及软件算法（如查表、滤波）对数据准确性的影响。
• 非线性处理
  学习到NTC的电阻-温度关系是非线性的，需通过查表或数学模型进行校正，提升了解决实际问题的能力。



2. 实践难点与解决

• ADC噪声处理
  初期采样值波动较大，通过多次采样取平均值、增加滤波电容等方法改善。
• NTC校准
  发现理论计算与实际测量存在偏差，采用两点校准法（在已知温度点调整参数）提高精度。
• 代码优化
  初始代码效率较低，通过优化查表算法和减少不必要的计算，提升了程序执行速度。



3. 应用拓展思考

• 多通道ADC
  未来可尝试使用多通道ADC同时监测多个NTC传感器，适用于分布式温度监测。
• 无线传输
  结合蓝牙或Wi-Fi模块，将温度数据实时上传至云端，实现远程监控。
• 低功耗设计
  在电池供电场景中，优化ADC采样频率和单片机睡眠模式，延长设备续航。



4. 对单片机学习的深化

• 寄存器操作
  通过直接配置ADC相关寄存器（如ADC_Init、ADC_ChannelConfig），加深了对单片机底层硬件的理解。
• 中断与定时器
  学习到可利用定时器中断定期触发ADC转换，减少CPU占用，提升系统效率。
• 跨领域知识融合
  结合电子电路设计、编程算法和传感器原理，体会到嵌入式系统开发需要多学科知识的综合运用。



三、总结

     通过学习AI8051单片机第20集ADC-NTC内容，掌握了从硬件电路设计到软件算法实现的完整流程，理解了ADC在嵌入式系统中的核心作用及NTC在温度检测中的具体应用。实践中遇到的噪声、校准等问题，通过调试和优化得以解决，提升了解决实际工程问题的能力。未来可进一步探索多传感器融合、无线通信等高级功能，拓展应用场景。

red***

感谢全球《单片机原理及应用@Ai8051U》 免费教育 大学】

学习第13集 外部中断体会

一、学习内容
    本集首先阐述了中断的概念——当外部事件（如按键按下、传感器信号）发生时，CPU暂停当前任务，转而执行预设的中断服务程序（ISR），处理完后再返回原任务，从而提升系统实时响应能力。
课程重点解析了8051单片机的两个外部中断引脚（INT0和INT1），详细对比了电平触发与边沿触发两种模式的差异：电平触发需外部信号保持低电平直至中断被响应，而边沿触发仅需检测信号的下降沿或上升沿，避免了因信号抖动导致的误触发。
通过实例演示了中断服务程序的编写规范，包括保护现场、执行中断任务、恢复现场等步骤，并强调了中断优先级设置（IP寄存器）对多中断源系统的重要性。此外，课程还结合实际应用场景，如按键防抖、外部脉冲计数等，展示了如何利用外部中断实现高效的事件驱动编程。最后，通过实验环节验证了理论，例如用外部中断控制LED闪烁频率，或通过中断响应实现紧急停机功能，使学习者直观感受到中断机制在提升系统实时性和可靠性中的关键作用。

二、学习体会
    学习外部中断内容后，我深刻体会到中断机制对单片机系统设计的重要性。过去编写程序时，主循环需不断轮询外设状态，既浪费CPU资源，又难以保证实时性。而中断通过“事件触发”模式，使CPU能专注主任务，仅在关键事件发生时介入，极大优化了系统效率。理解电平触发与边沿触发的区别让我意识到，实际应用中需根据信号特性选择合适模式，例如机械按键适合边沿触发以避免抖动干扰。编写中断服务程序时，对“现场保护与恢复”的规范操作也让我认识到代码健壮性的必要——哪怕是一个未保存的寄存器值，都可能导致系统崩溃。通过实验将理论转化为实践，如用外部中断实现精准计时或紧急响应，不仅巩固了知识，更让我感受到单片机与物理世界交互的魅力。未来在项目开发中，我将优先采用中断驱动设计，以构建更高效、智能的嵌入式系统。
