做计数器使用时为什么要打开内部的上拉电阻

98057***

各位技术大佬，单片机设置准双向口时不就是已经有上拉电阻了吗？使用T0和T1做计数器时为什么需要打开内部4K上拉电阻？不打开会有什么问题？

AI-32***

如果是 高阻输入，那就外部加10K上拉，或者打开内部4K上拉

98057***

STCAI-32*** 发表于 2023-4-17 14:41
如果是 高阻输入，那就外部加10K上拉，或者打开内部4K上拉

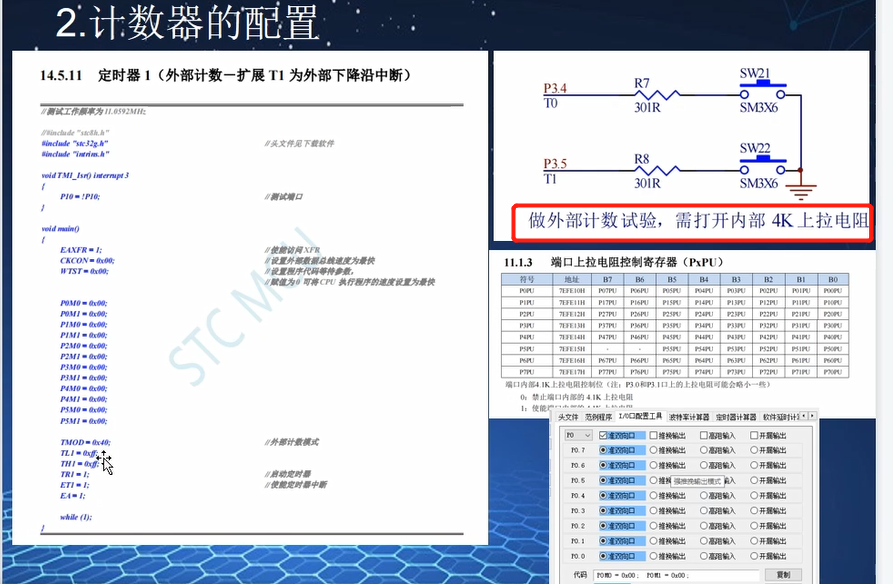

不是高阻，而是准双向IO口，你看看下面的截图就知道了，

AI-32***

  这个应该是手册上的例子，因为他配置的是准双向口，所以他也没开上拉电阻，代码包里的历程配置为了高阻输入，所以加了上拉。

梁***

内部4K上拉电阻不是必须的，看你的输入信号。
如果输入信号是PUSH-PULL的，即输入信号能提供高、低电平，则IO可是设置为高阻、准双向口输出高电平、开漏输出高电平。
如果输入信号是开漏（开集电极）的，即输入信号只能拉低，不能提供高电平的，则IO可以设置为准双向口输出高电平，或者高阻+4K上拉电阻、开漏输出高电平+4K上拉电阻。

允许额外的4K上拉电阻，则输入信号需要更大的拉低能力，同时干扰信号也要能拉低4K电阻才会干扰到信号，所以4K上拉电阻对抗干扰有好处。
一些工业应用场合，干扰频繁且比价强，则我们会再外加上拉1K甚至小于1K的电阻，以达到更强的抗干扰能力，因为相同的干扰电流，电阻越小，压降越小。
比如干扰电流是1mA，5V场合，则上拉5.1K时，干扰能将IO拉到地电平，但是上拉1K只能拉低1V，不影响信号识别。

98057***

梁*** 发表于 2023-4-17 16:20
内部4K上拉电阻不是必须的，看你的输入信号。
如果输入信号是PUSH-PULL的，即输入信号能提供高、低电平，则 ...

梁工，没明白您所说的，感觉有点矛盾：“如果输入信号是开漏（开集电极）的，即输入信号只能拉低，不能提供高电平的，则IO可以设置为准双向口输出高电平，或者高阻+4K上拉电阻、开漏输出高电平+4K上拉电阻。”既然前面说“即输入信号只能拉低，不能提供高电平的，”但后面又说“则IO可以设置为准双向口输出高电平，”前后矛盾了，看看要不要更正。

98057***

STCAI-32*** 发表于 2023-4-17 15:27
这个应该是手册上的例子，因为他配置的是准双向口，所以他也没开上拉电阻，代码包里的历程配置为了高阻输 ...

这个代码是高阻输入吗？红方框把上面的视线挡住了

jw***

98057*** 发表于 2023-4-17 20:01
这个代码是高阻输入吗？红方框把上面的视线挡住了

P3.4和P3.5是

梁***

98057*** 发表于 2023-4-17 19:57
梁工，没明白您所说的，感觉有点矛盾：“如果输入信号是开漏（开集电极）的，即输入信号只能拉低，不能提 ...

我说的没有错误，是你没看明白。

输入信号只能拉低，不能提供高电平的，这类信号比如传感器是NPN OC（开集电极）输出，光耦输出，机械触点按键，干簧管，OD或OC输出的霍尔传感器，等等等等，很多很多，这类信号接通只能拉低，断开就是高阻，所以需要IO的上拉电阻配合，则IO可以设置为准双向口输出高电平，或者IO高阻+4K上拉电阻、IO开漏输出高电平+4K上拉电阻，这3中模式均可。如果IO设置高阻，又没有上拉电阻，则信号断开时，状态不确定。

以上描述，明白了吗？如果仍然不明白，那我没有办法了。

98057***

jw*** 发表于 2023-4-17 20:36
P3.4和P3.5是

P3.4和P3.5是啥？
