要8组频率不同的 PWM | STC8G2K64S4，已有7组不同，再用定时器的时钟输出产生1路PWM

nby***

要 8组 频率不同的 PWM

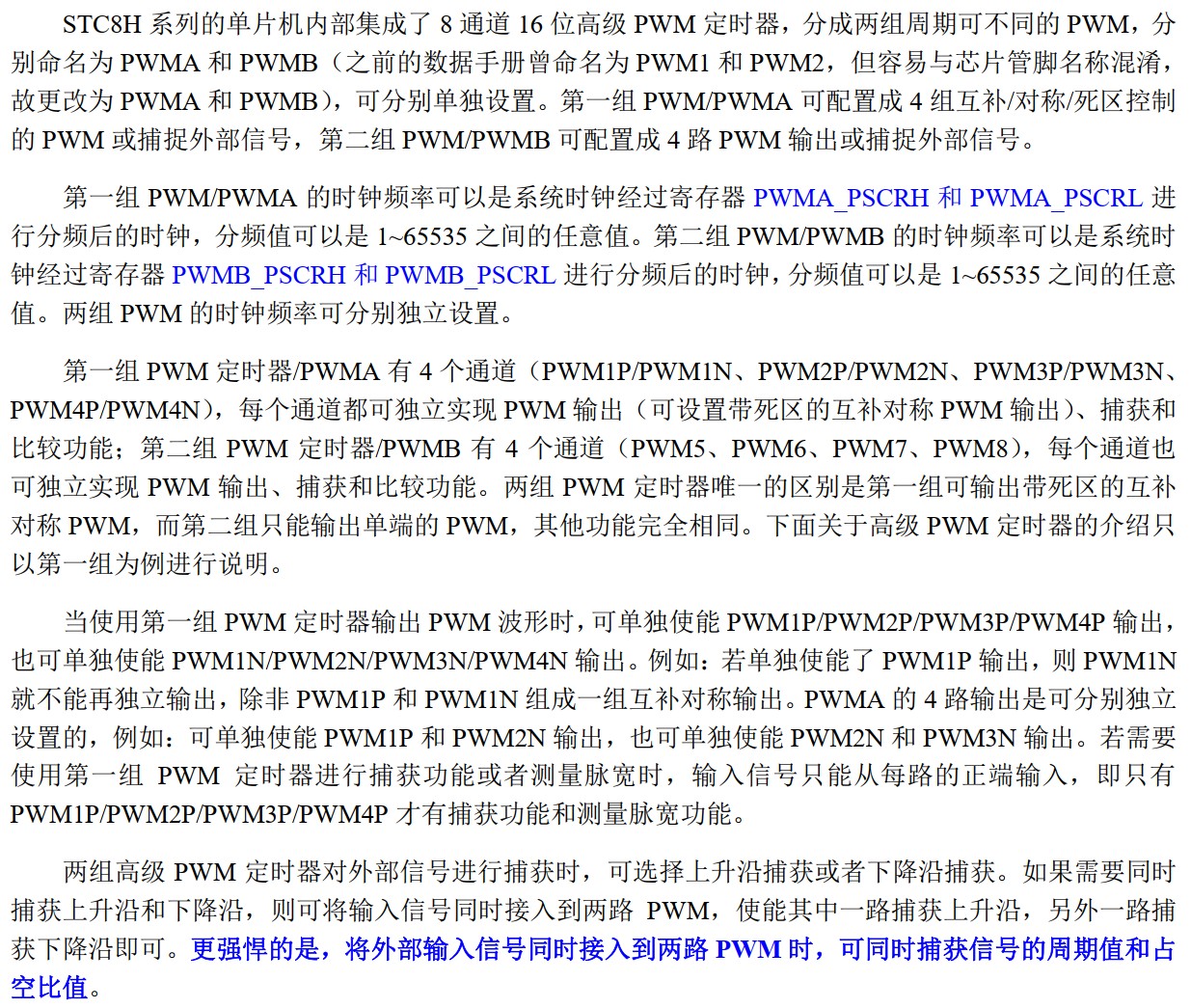

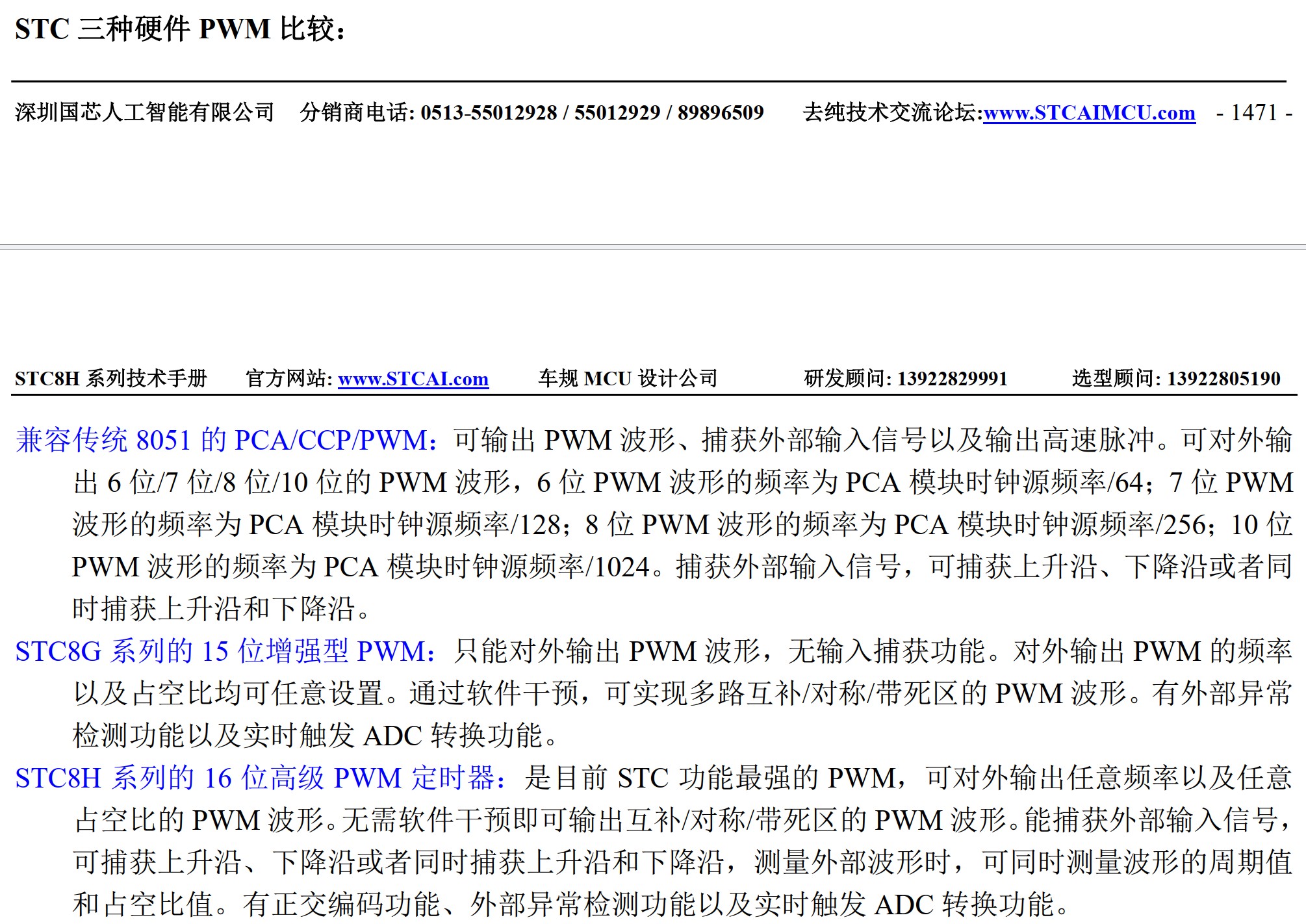

STC8H系列只能产生2组频率不同的PWM, 虽然有8通道

nby***

这个芯片实现不了，8路pwm同时输出不同的频率？我现在要求8路pwm输出的频率各不相同的波形

神***

8路pwm输出的频率各不相同的波形
===改用 STC8G2K64S4


这有6组周期不同的 增强型PWM, 45-通道


这还有1组周期不同的 传统 PWM/PCA/CCP, 3-通道


6+1= 7组 周期不同

再来一组 周期不同的 PWM, 用定时器的对外时钟输出来做PWM
===计数溢出后，I/O对外输出自动翻转

T0/T1/T2/T3/T4 可以再产生5组周期不同的 PWM

nby***

神*** 发表于 2025-6-11 17:18
8路pwm输出的频率各不相同的波形
===改用 STC8G2K64S4

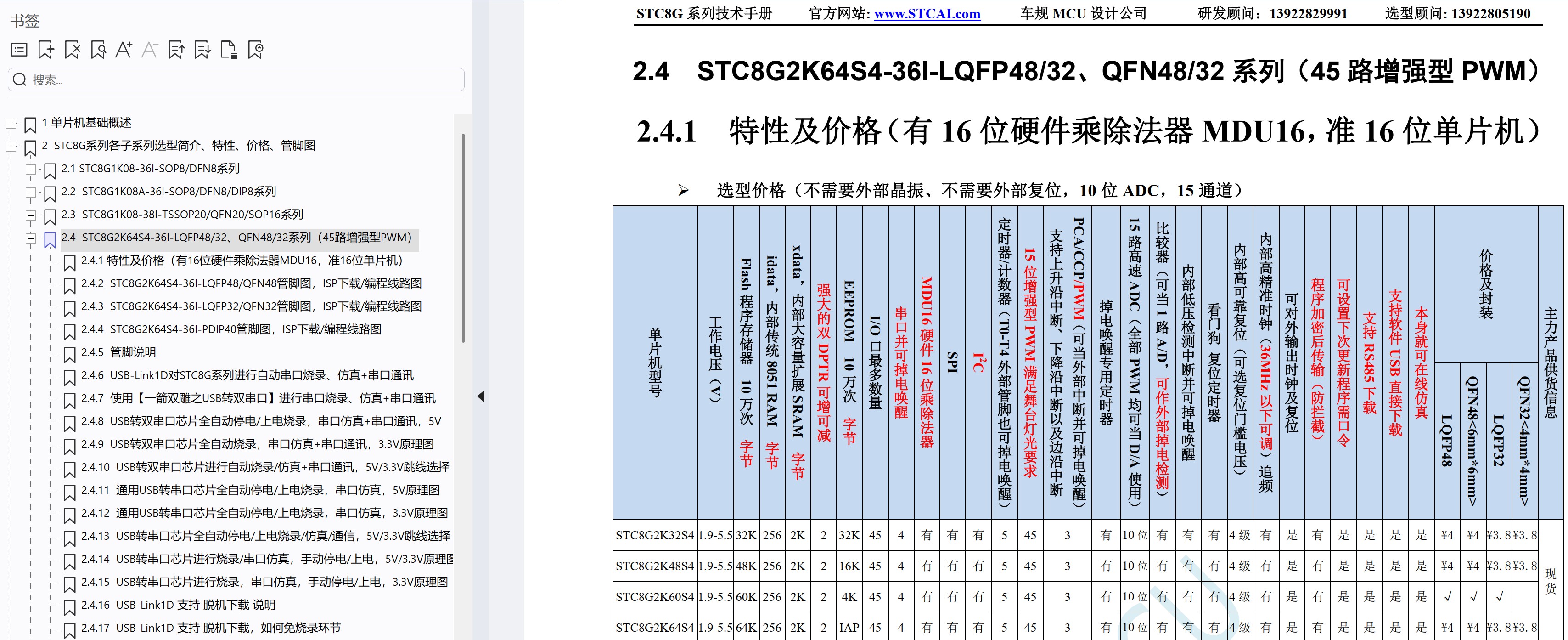

这个手册上好象也只有6组。 还有路与组有什么区别？真搞不明白，只能6个为什么说有45路，而且是各自独立的pwm？若一组内的8个只能相同，又怎么独立？
硬件已按8H做了。有点难办了，只能用定时器了，定时器的话，就是频率上不去。

神***

nby*** 发表于 2025-6-11 17:35
这个手册上好象也只有6组。 还有路与组有什么区别？真搞不明白，只能6个为什么说有45路，而且是各自独立的 ...

STC8G2K64S4：

6组频率可不同的 15位增强型 PWM;
1组独立频率的 传统 PWM/PCA/CCP;
再用 T0/T1/T2/T3/T4 其中的1个定时器的对外时钟输出产生1路PWM
===已有参考程序

神***

1组，可能有多通道，如8通道，但同组频率相同

神***

nby*** 发表于 2025-6-11 17:35
这个手册上好象也只有6组。 还有路与组有什么区别？真搞不明白，只能6个为什么说有45路，而且是各自独立的 ...

STC8G/STC8H管脚基本兼容

神***

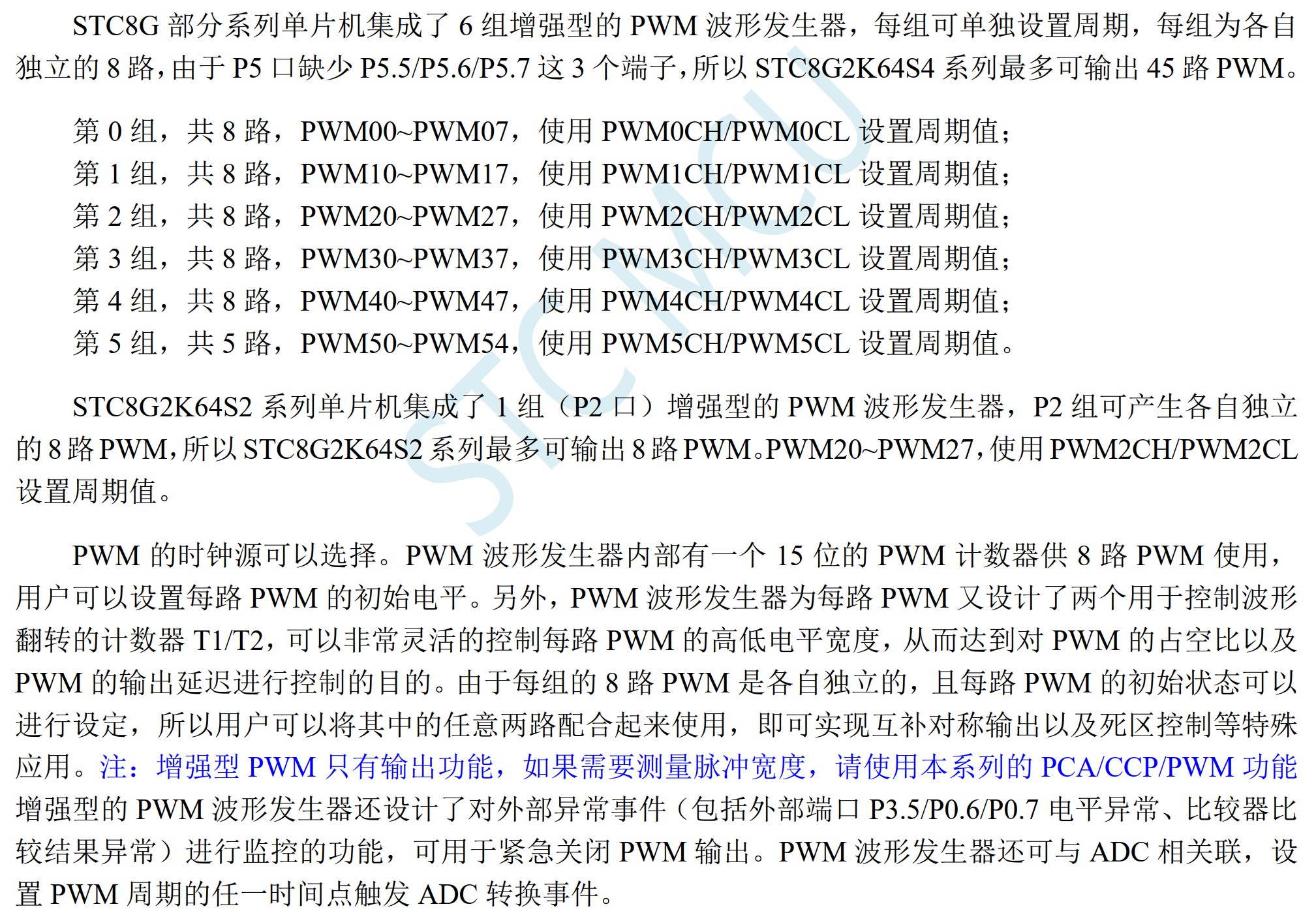

认真看STC8G2K64S4管脚图，所有的 I/O 口，都有 15位增强型 PWM
P0组15位PWM: PWM07, PWM06, PWM05, PWM04, PWM03, PWM02, PWM01, PWM00; 本组的频率可于其他组不同
P1组15位PWM: PWM17, PWM16, PWM15, PWM14, PWM13, PWM12, PWM11, PWM10; 本组的频率可于其他组不同
P2组15位PWM: PWM27, PWM26, PWM25, PWM24, PWM23, PWM22, PWM21, PWM20; 本组的频率可于其他组不同
P3组15位PWM: PWM37, PWM36, PWM35, PWM34, PWM33, PWM32, PWM31, PWM30; 本组的频率可于其他组不同
P4组15位PWM: PWM47, PWM46, PWM45, PWM44, PWM43, PWM42, PWM41, PWM40; 本组的频率可于其他组不同
P5组15位PWM: PWM57, PWM56, PWM55, PWM54, PWM53, PWM52, PWM51, PWM50; 本组的频率可于其他组不同
===LQFP48封装，实际没有 P5.5/P5.6/P5.7 管脚
这有6组周期不同的 15位-增强型PWM, 45-通道







这还有1组周期不同的 传统 PWM/PCA/CCP, 3-通道




再来一组 周期不同的 PWM, 用定时器的对外时钟输出来做PWM
===计数溢出后，I/O对外输出自动翻转

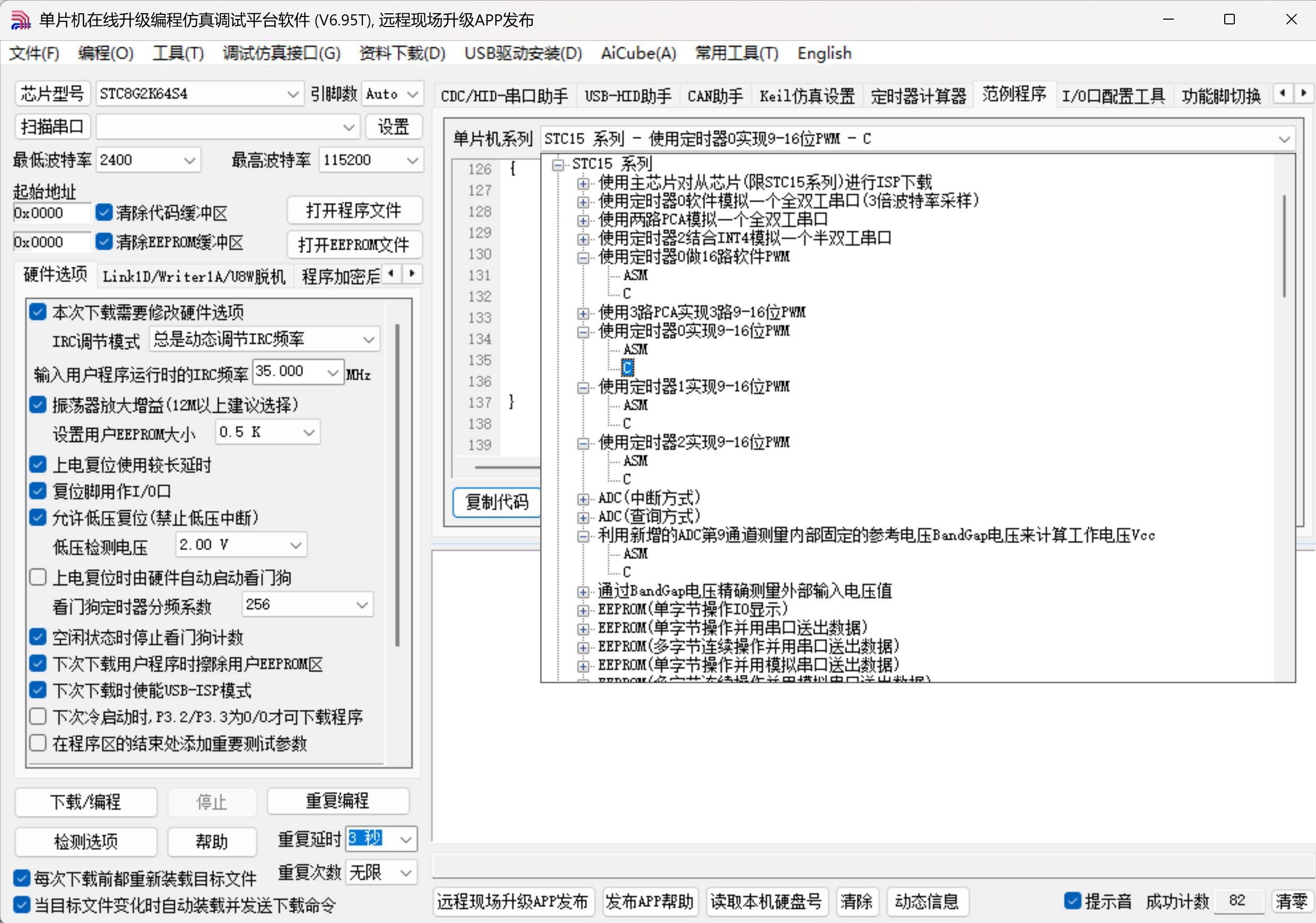

参考下面的 STC15的参考程序

T0/T1/T2/T3/T4 可以再产生5组周期不同的 PWM

王***

nby*** 发表于 2025-6-11 17:35
这个手册上好象也只有6组。 还有路与组有什么区别？真搞不明白，只能6个为什么说有45路，而且是各自独立的 ...

PWM的本质就是内部也有一个定时器，然后根据设定的值和内部定时器的计数值比较产生PWM信号
所以一组PWM就是共享同一个内部的定时器，所以产生PWM的频率是一样，但是同一组内，可以产生多路的信号
同一组不同路之间的信号占空比可以不一样，但是频率是一样的。

nby***

王*** 发表于 2025-6-12 08:45
PWM的本质就是内部也有一个定时器，然后根据设定的值和内部定时器的计数值比较产生PWM信号
所以一组PWM就 ...

是的，开始没理解组与路的关系，组才叫独立，路只不过是可以不同占空比，不同相位
